BCM (BODY CONTROL MODULE)

RF-7

< ECU DIAGNOSIS INFORMATION >

C

D

E

F

G

H

I

J

L

M

A

B

RF

N

O

P

ECU DIAGNOSIS INFORMATION

BCM (BODY CONTROL MODULE)

List of ECU Reference

INFOID:0000000006141226

ECU

Reference

BCM

BCS-33, "Reference Value"

BCS-54, "Fail-safe"

BCS-57, "DTC Index"

RF-8

< ECU DIAGNOSIS INFORMATION >

SUNROOF SYSTEM

SUNROOF SYSTEM

Reference Value

INFOID:0000000006141227

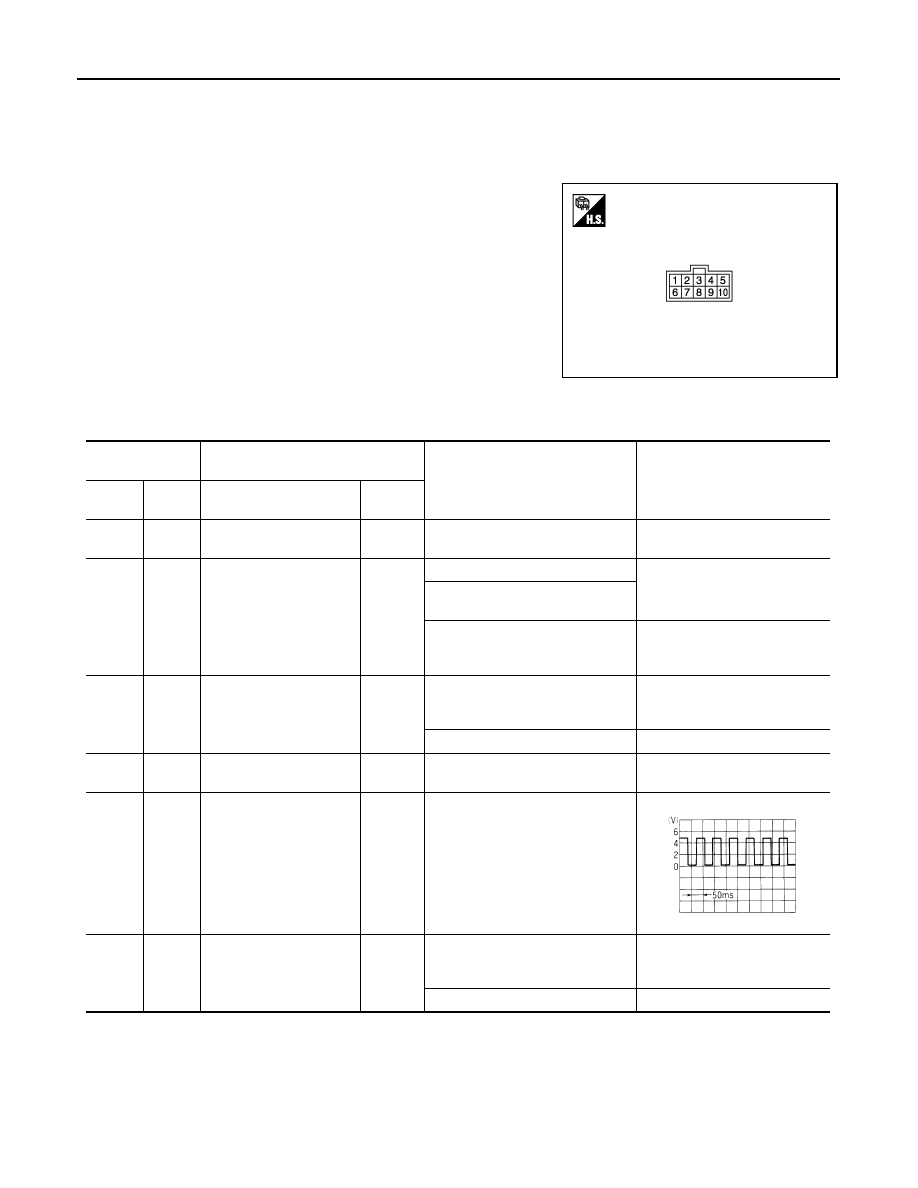

TERMINAL LAYOUT

PHYSICAL VALUES

JMKIA2225ZZ

Terminal No.

(Wire color)

Description

Condition

Voltage (V)

(Approx.)

+

Signal name

Input/

Output

1

(B)

Ground

Ground

0

3

(Y)

Ground

Retained power signal

Input

Ignition switch ON

12

Within 45 seconds after ignition
switch is turned to OFF

When driver side or passenger side
door is opened during retained pow-
er operation

0

5

(P)

Ground

Sunroof open signal

Input

Sunroof switch in following position
• TILT  DOWN
• SLIDE OPEN

0

Ignition switch ON

12

6

(W)

Ground

Sunroof power supply

Input

12

8

(SB)

Ground

Vehicle speed signal (2-
pulse)

Input

Speedometer operated [When vehi-
cle speed is approx.40km/ h
(25MPH)]

10

(GR)

Ground

Sunroof close signal

Input

Sunroof switch in following position
• TILT  UP
• SLIDE CLOSE

0

Ignition switch ON

12

ELF1080D

SUNROOF MOTOR ASSEMBLY

RF-9

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

L

M

A

B

RF

N

O

P

WIRING DIAGRAM

SUNROOF MOTOR ASSEMBLY

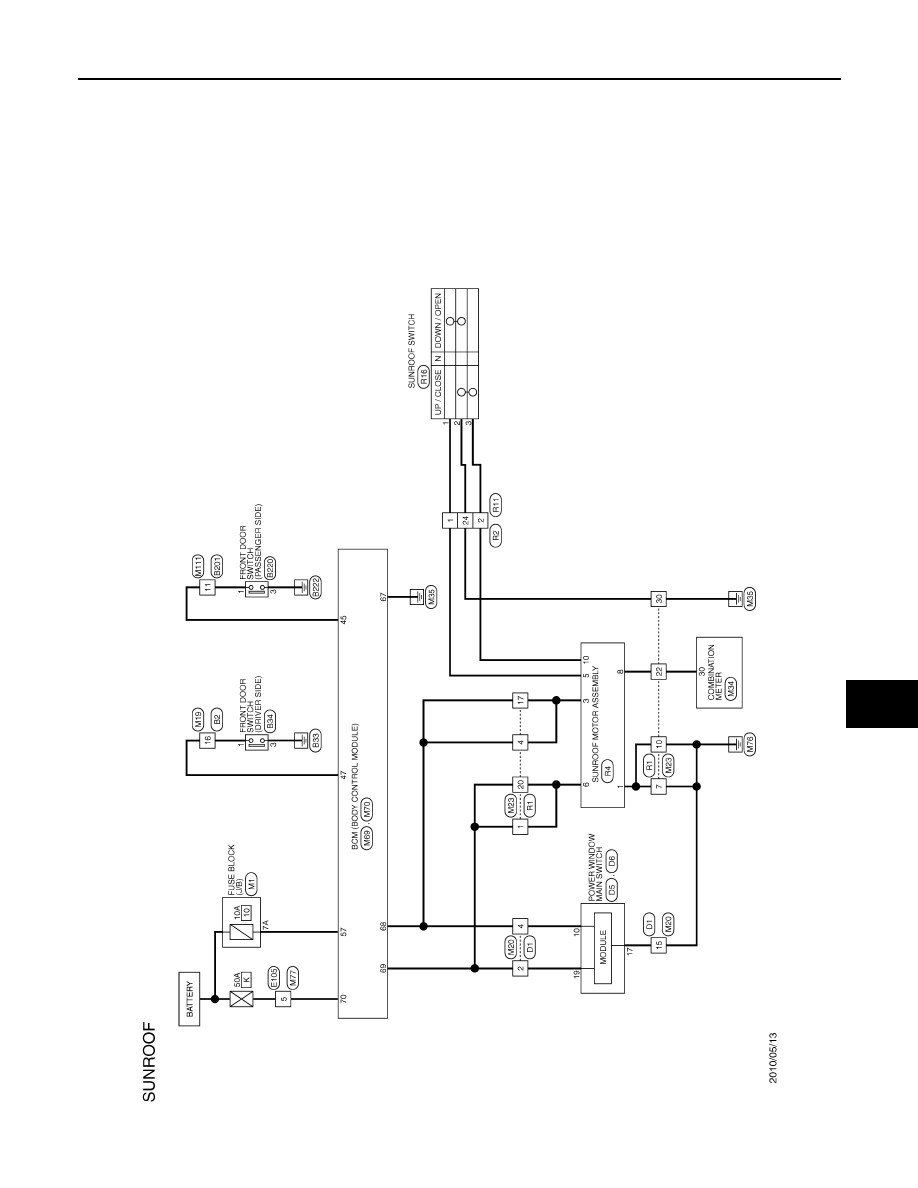

Wiring Diagram

INFOID:0000000006141228

JCKWM4481GB

RF-10

< WIRING DIAGRAM >

SUNROOF MOTOR ASSEMBLY

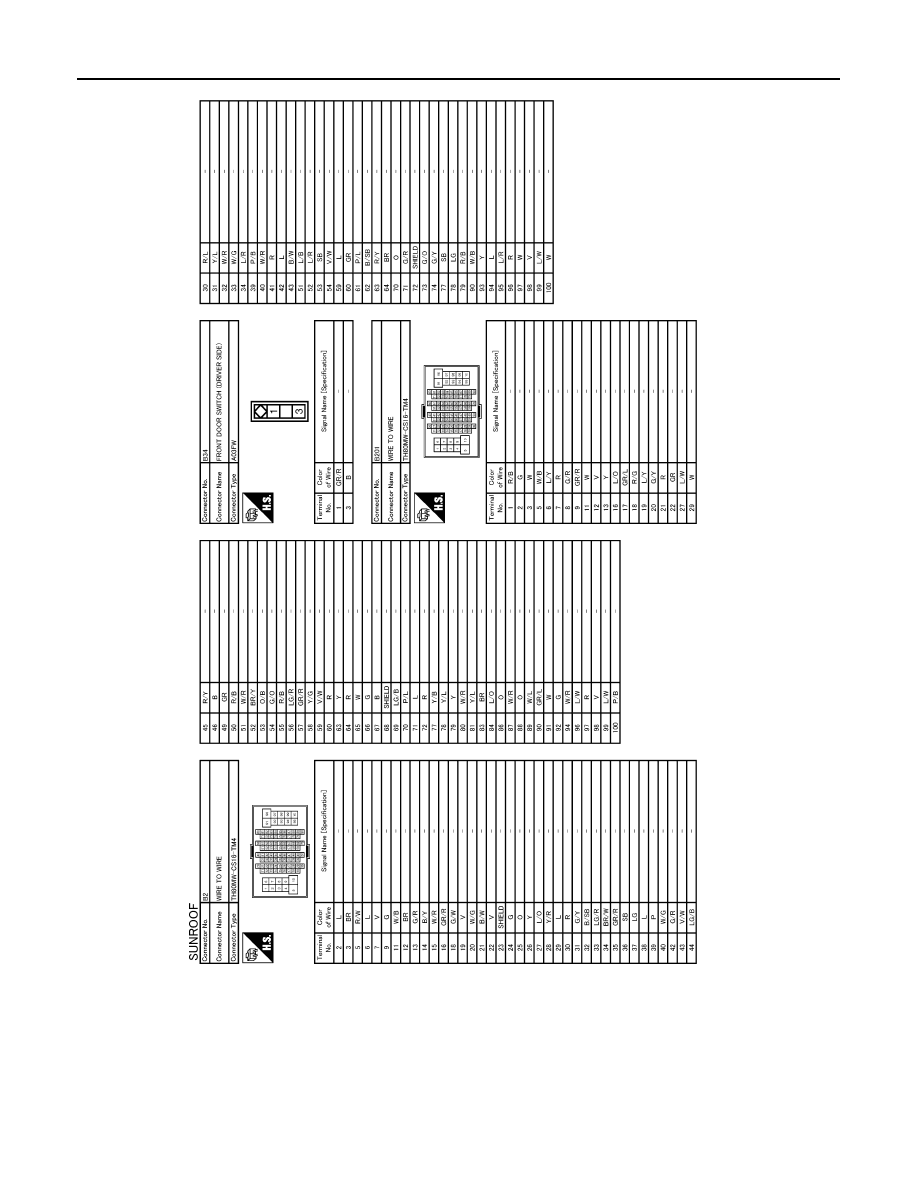

JCKWM4482GB
