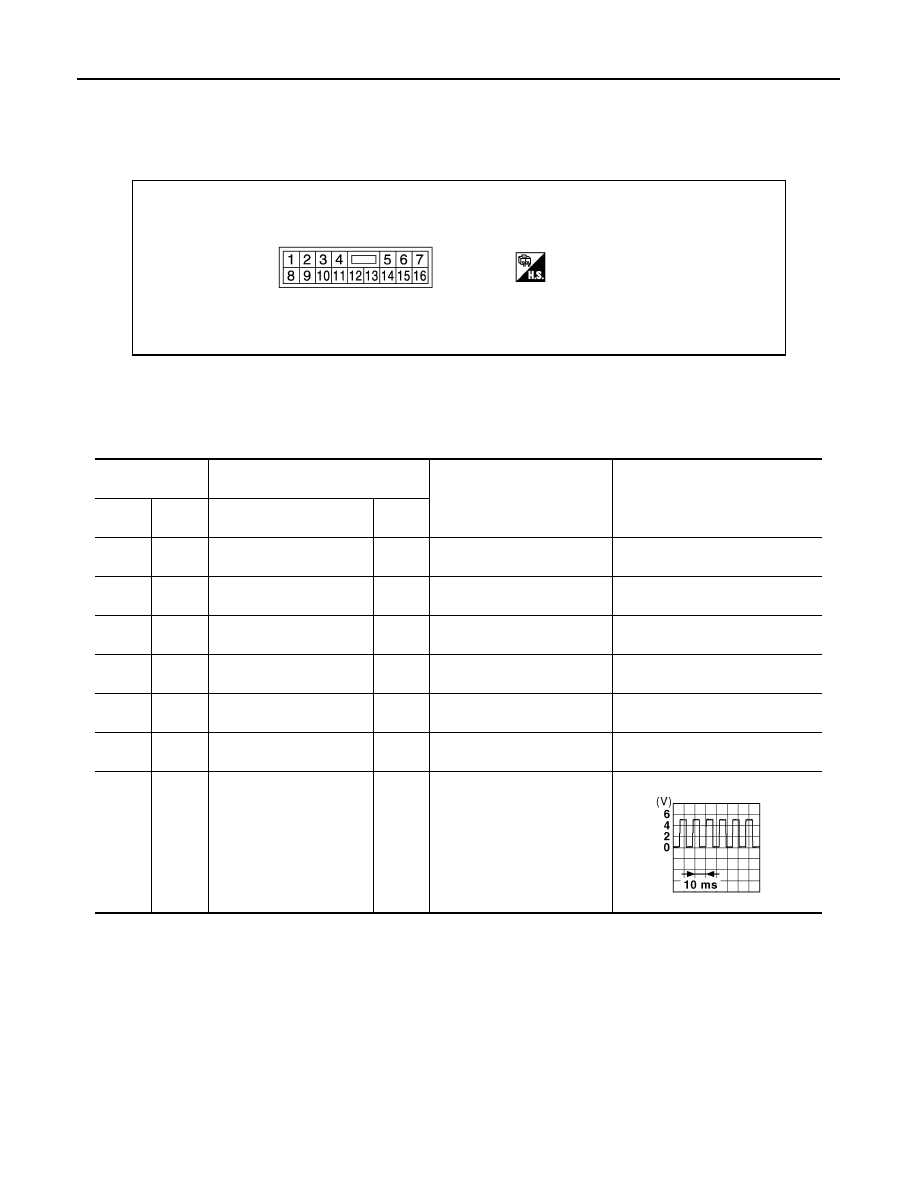

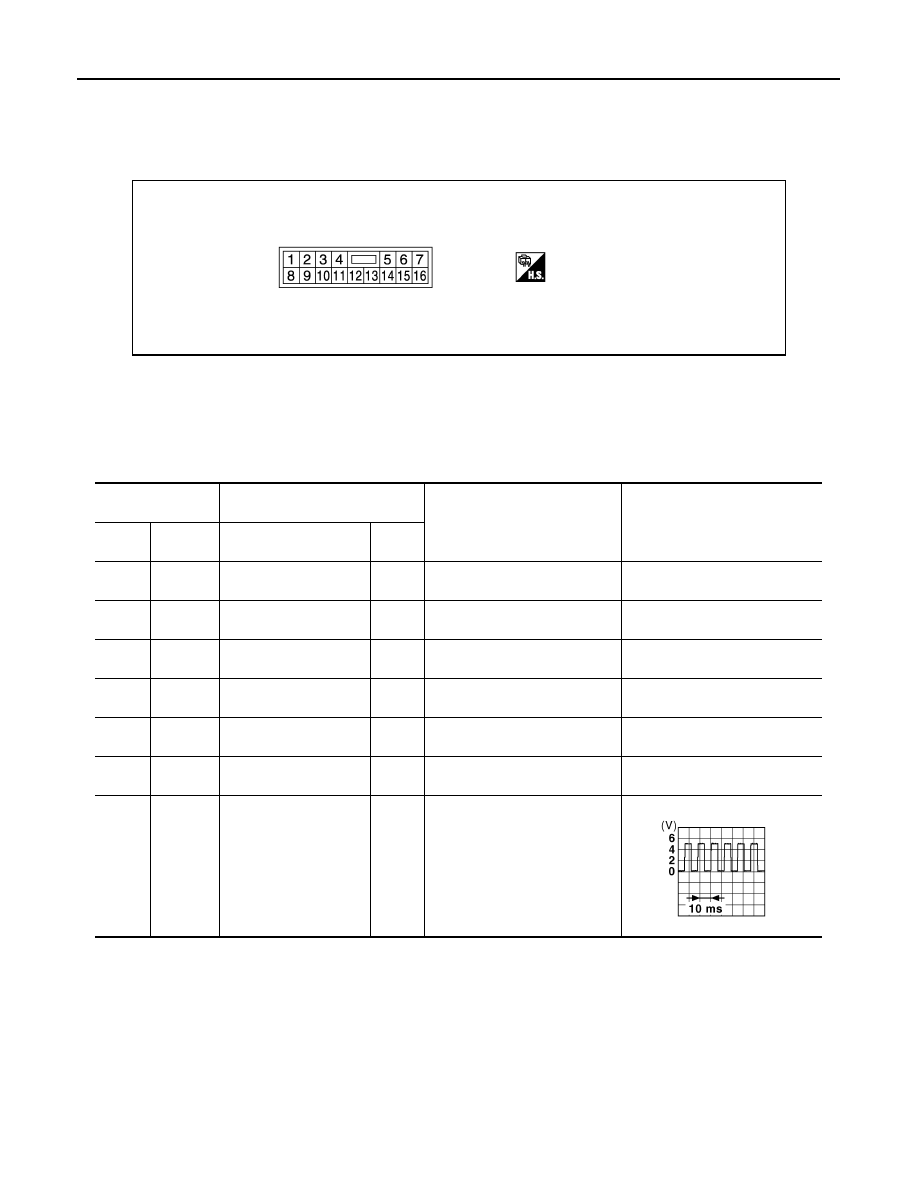

PWC-16 < ECU DIAGNOSIS INFORMATION > FRONT POWER WINDOW SWITCH (PASSENGER SIDE) FRONT POWER WINDOW SWITCH (PASSENGER SIDE) Reference Value INFOID:0000000006217274 TERMINAL LAYOUT PHYSICAL VALUES FRONT POWER WINDOW SWITCH JMKIA3330ZZ Terminal No. (wire color) Description Condition Voltage [V] (Approx.) + - Signal name Input/ Output 3 (W/B) Ground Encoder ground — — 0 4 (G/R) Ground Encoder power supply Output When ignition switch ON or 12 8 (L) Ground Power window motor Output When power window motor is 12 9 (G) Ground Power window motor Output When power window motor is 12 10 (W) Ground Battery power supply Input — 12 11 (B) Ground Ground — — 0 12 (G/Y) Ground Encoder pulse signal 1 Input When power window motor JMKIA0070GB |
