Infiniti QX56 (Z62). Manual - part 1015





PG-138

< WIRING DIAGRAM >

OPTION HARNESS

JCMWM8345GB

PG

OPTION HARNESS

PG-139

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

JCMWM8346GB

PG-140

< WIRING DIAGRAM >

FUSE BLOCK - JUNCTION BOX (J/B)

FUSE BLOCK - JUNCTION BOX (J/B)

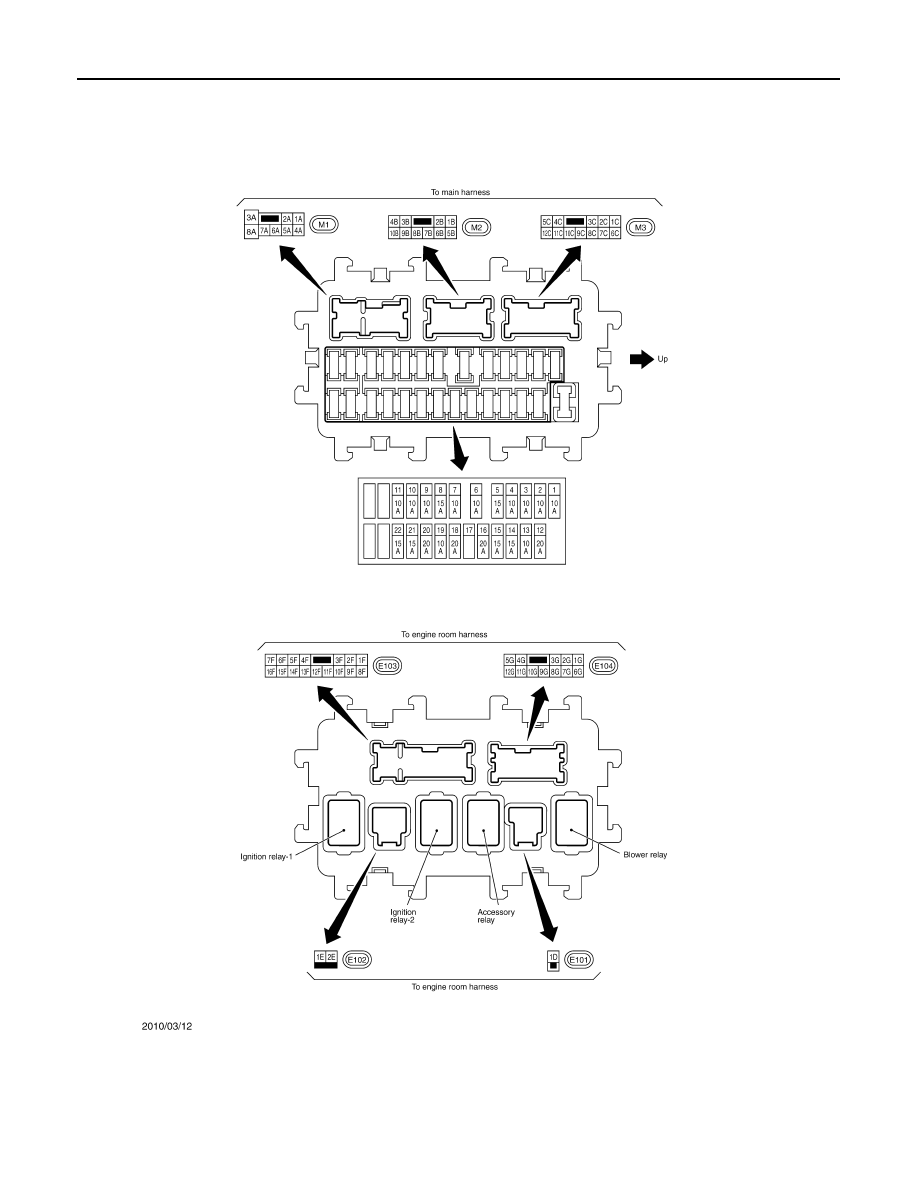

Fuse, Connector and Terminal Arrangement

INFOID:0000000006275753

JCMWM8094GB

PG

FUSE, FUSIBLE LINK AND RELAY BOX

PG-141

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

FUSE, FUSIBLE LINK AND RELAY BOX

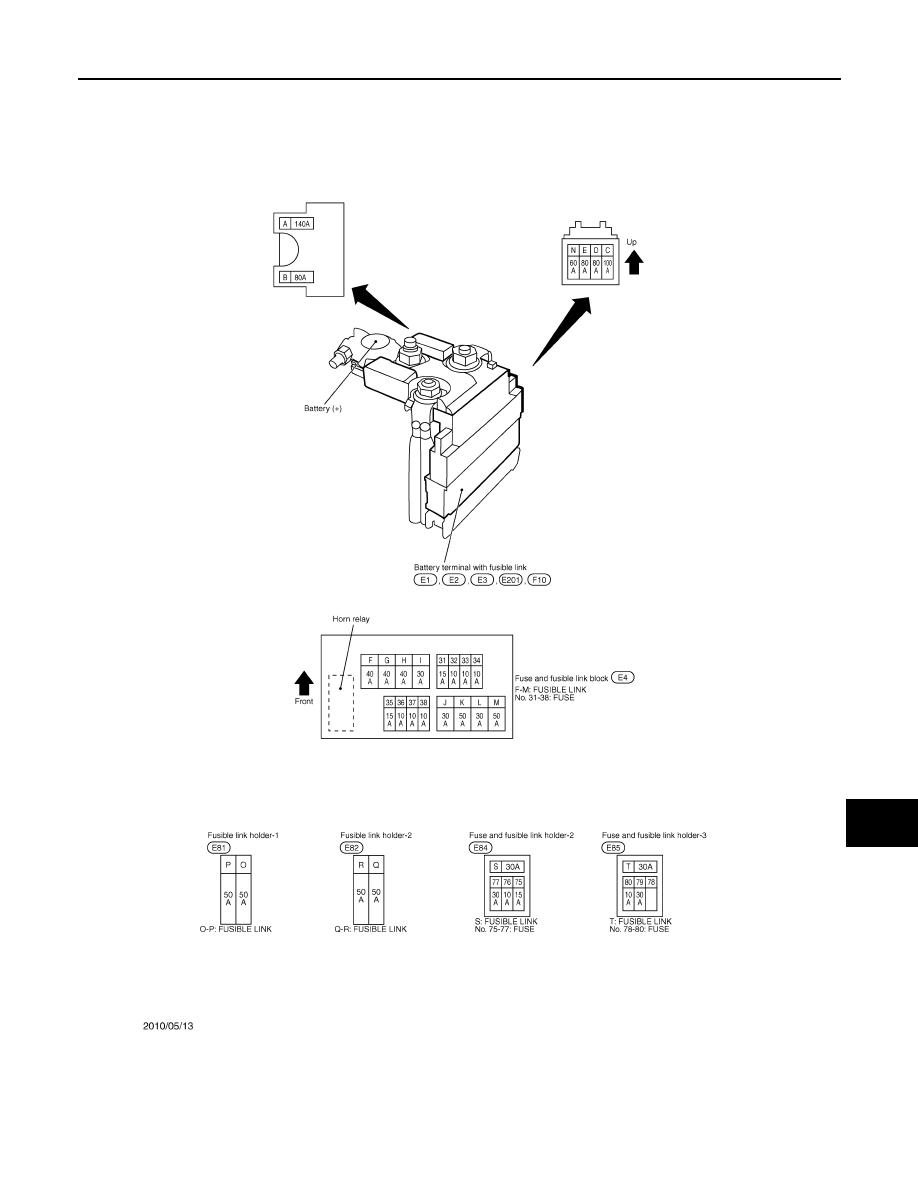

Fuse and Fusible Link Arrangement

INFOID:0000000006275754

JCMWM8469GB
