Infiniti QX56 (Z62). Manual - part 96





AV-238

< REMOVAL AND INSTALLATION >

SONAR CONTROL UNIT

SONAR CONTROL UNIT

Removal and Installation

INFOID:0000000006216404

REMOVAL

1.

Remove instrument lower panel LH. Refer to

IP-13, "Exploded View"

.

2.

Remove sonar control unit mounting screws.

3.

Disconnect sonar control unit connector to remove sonar control unit.

INSTALLATION

Install in the reverse order of removal.

AV

SONAR SENSOR

AV-239

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

SONAR SENSOR

Removal and Installation

INFOID:0000000006216405

REMOVAL

1.

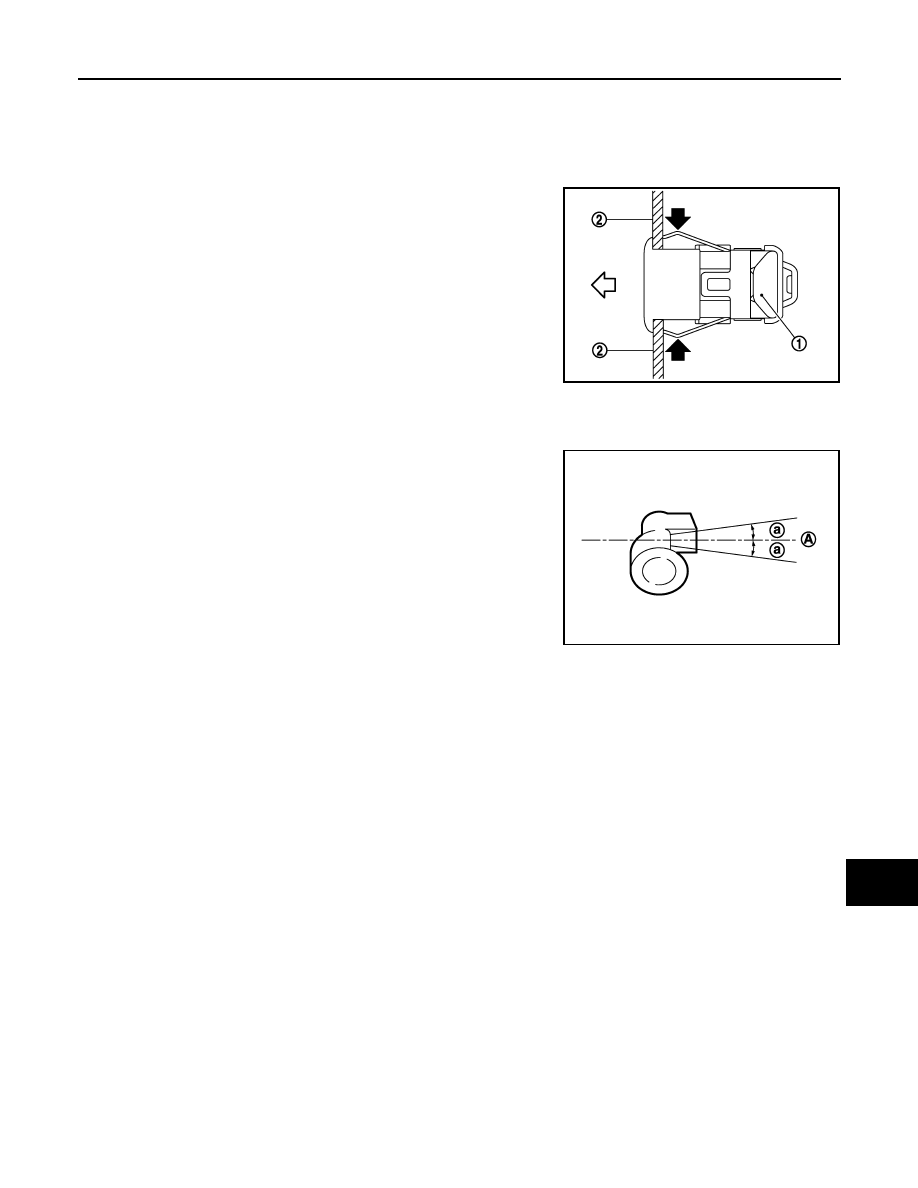

Press the spring fixing the sonar sensor (1) (black arrows).

2.

Remove the sonar sensor from front bumper or rear bumper to
the white arrow direction.

3.

Disconnect sonar sensor connector to remove sonar sensor.

INSTALLATION

Install the bumper when the pawl engages.

CAUTION:

The connector direction is within

±

10

°

 from the horizontal posi-

tion when assembling the bumper.

(2)

: Bumper

SKIB9007E

A

: Horizontal position

a

:  10

°

JSNIA0325ZZ

AV-240

< REMOVAL AND INSTALLATION >

ANTENNA FEEDER

ANTENNA FEEDER

Feeder Layout

INFOID:0000000006216406

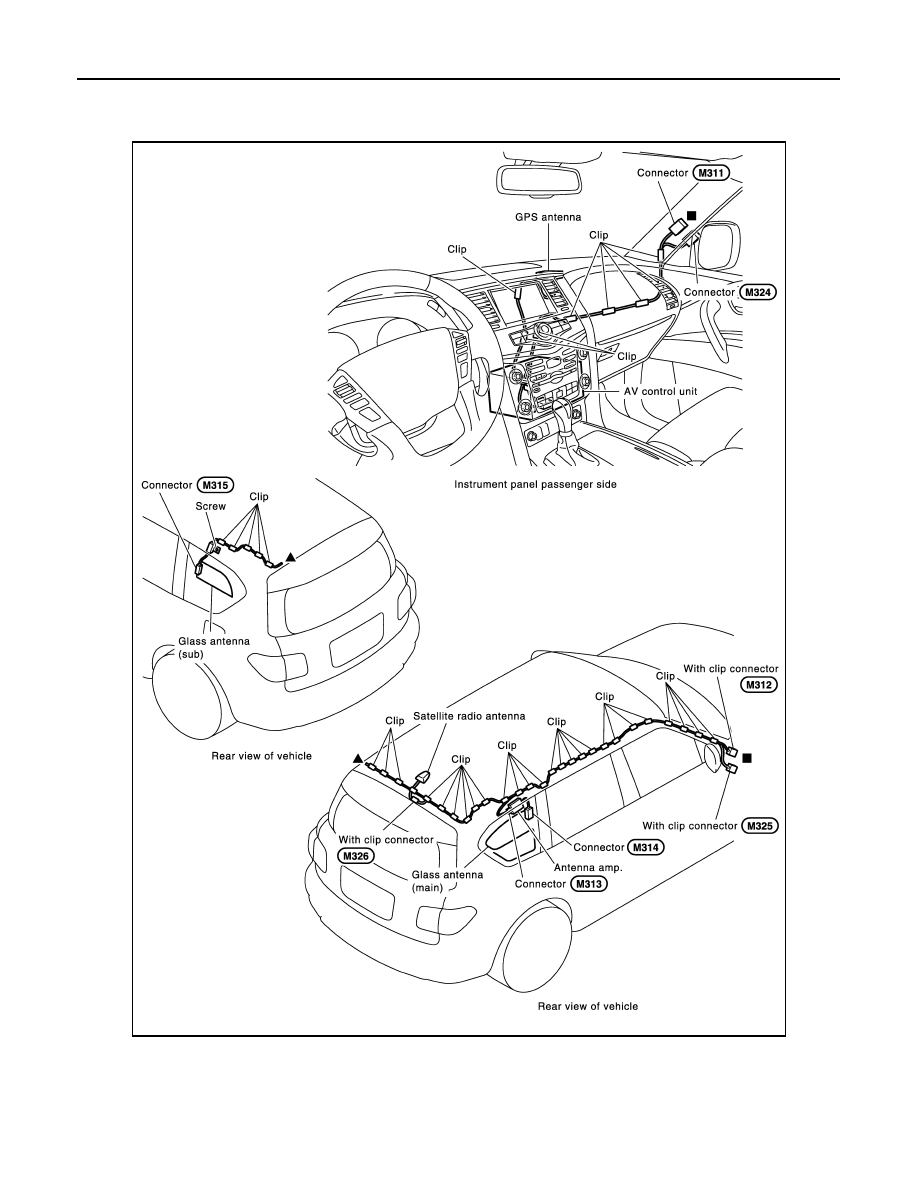

JSNIA3179GB

BCS

BCS-1

ELECTRICAL & POWER CONTROL

C

D

E

F

G

H

I

J

K

L

B

SECTION

BCS

A

O

P

N
