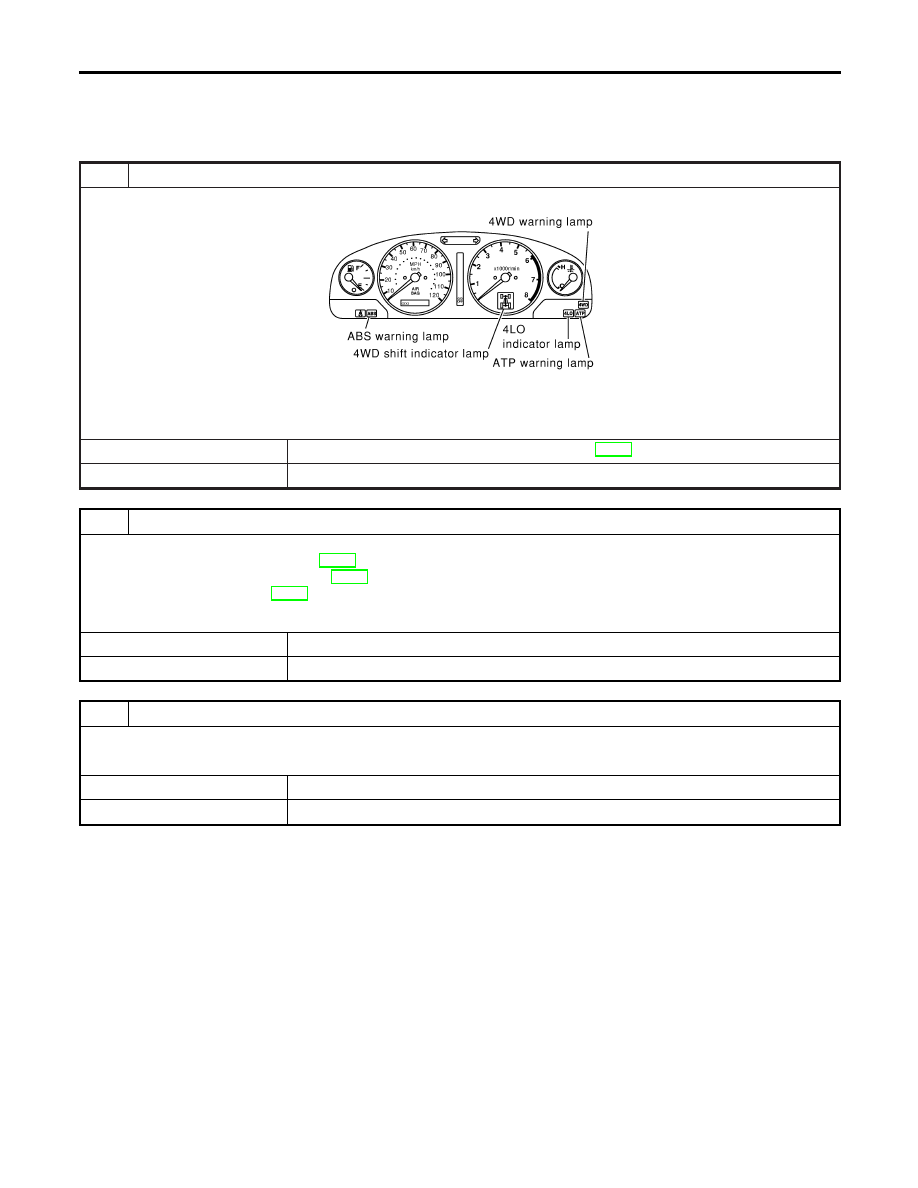

Symptom 6. 4WD Shift Indicator Lamp Does
Not Indicate “4H”

NBTF0034

SYMPTOM: When 4WD shift switch is set to “4H”, 4WD shift
indicator lamp does not indicate “4H”.

1

CHECk 4WD WARNING LAMP

SMT958D

Is 4WD warning lamp turned ON?

Yes or No

Yes

©

Refer to “Trouble Diagnosis without CONSULT-II”, TF-27.

No

©

GO TO 2.

2

CHECK FOLLOWING ITEMS

Check the following.

I

Neutral-4LO switch circuit. Refer to TF-76.

I

Wait detection switch circuit. Refer to TF-76.

I

ATP switch circuit. Refer to TF-76.

OK or NG

OK

©

GO TO 3.

NG

©

Check, repair or replace faulty parts.

3

CHECK PROCEDURES FROM THE BEGINNING AGAIN

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

Recheck each connector’s pin terminals for damage or loose connection.

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 6. 4WD Shift Indicator Lamp Does Not Indicate “4H”

TF-106

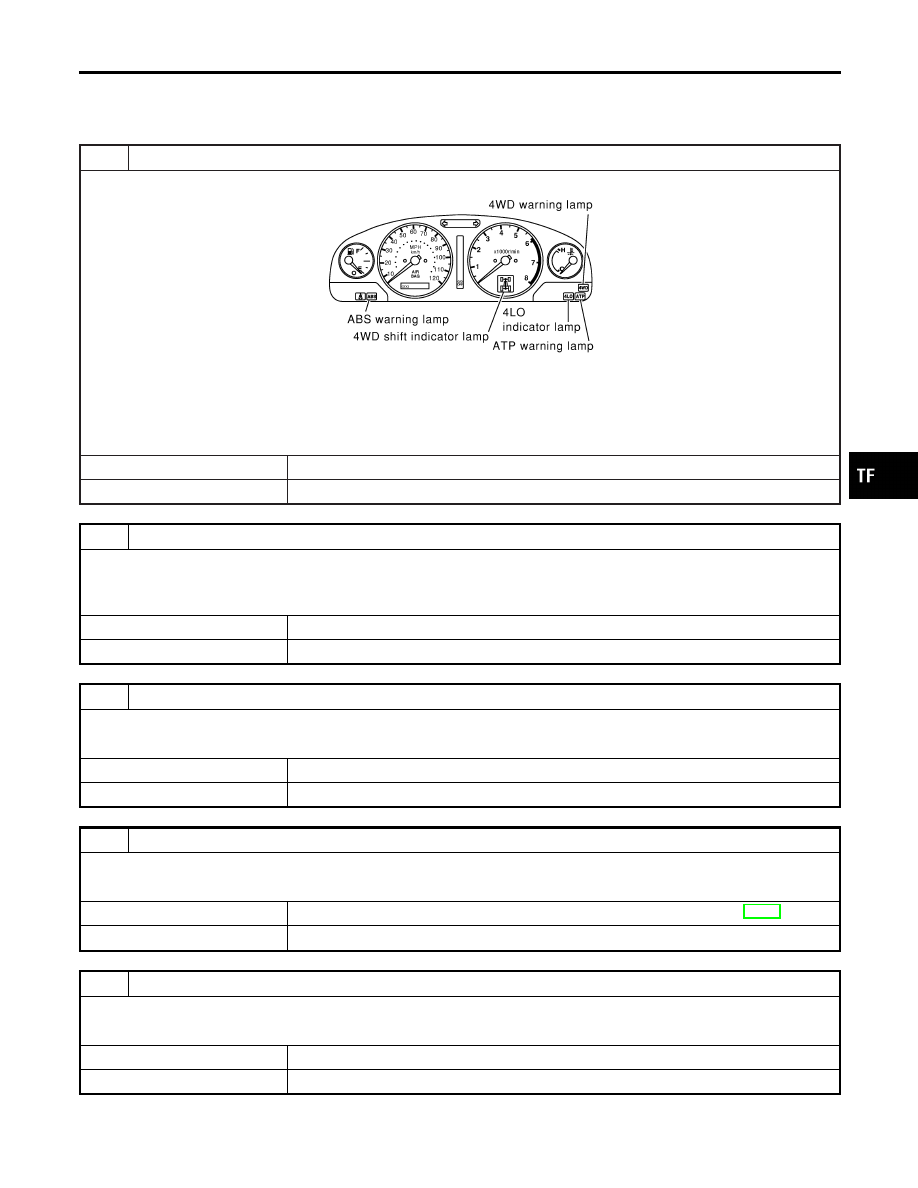

Symptom 7. 4WD Shift Indicator Lamp Repeats
Flickering

=NBTF0035

SYMPTOM: 4WD shift indicator lamp keeps flickering.

1

CHECK 4WD SHIFT INDICATOR LAMP

SMT958D

1. Set 4WD shift switch to “2WD” position.
2. Move vehicle forward and backward. Or drive straight increasing or decreasing speed under 20 km/h (12 MPH).
3. Does 4WD shift indicator lamp keep flickering?

Yes or No

Yes

©

GO TO 2.

No

©

INSPECTION END

2

CHECK TIGHT CORNER BRAKING SYMPTOM

Drive vehicle at speed under 20 km/h (12 MPH), turning steering wheel to the limit. Does tight corner braking symptom
occur?

Yes or No

Yes

©

GO TO 3.

No

©

GO TO 4.

3

CHECK 4WD SHIFT INDICATOR LAMP

Does the 4WD shift indicator lamp keep flickering when the front wheels are jacked up?

Yes or No

Yes

©

Check transfer unit operating system.

No

©

Check tires.

4

CHECK 4WD WARNING LAMP

Does 4WD warning lamp flicker? (4WD shift indicator lamp is turned OFF.)

Yes or No

Yes

©

Perform self-diagnoses. Refer to “Trouble Diagnosis without CONSULT-II”, TF-27.

No

©

GO TO 5.

5

CHECK 4WD SHIFT INDICATOR LAMP

Does 4WD shift indicator lamp keep flickering?

Yes or No

Yes

©

Check again.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 7. 4WD Shift Indicator Lamp Repeats Flickering

TF-107

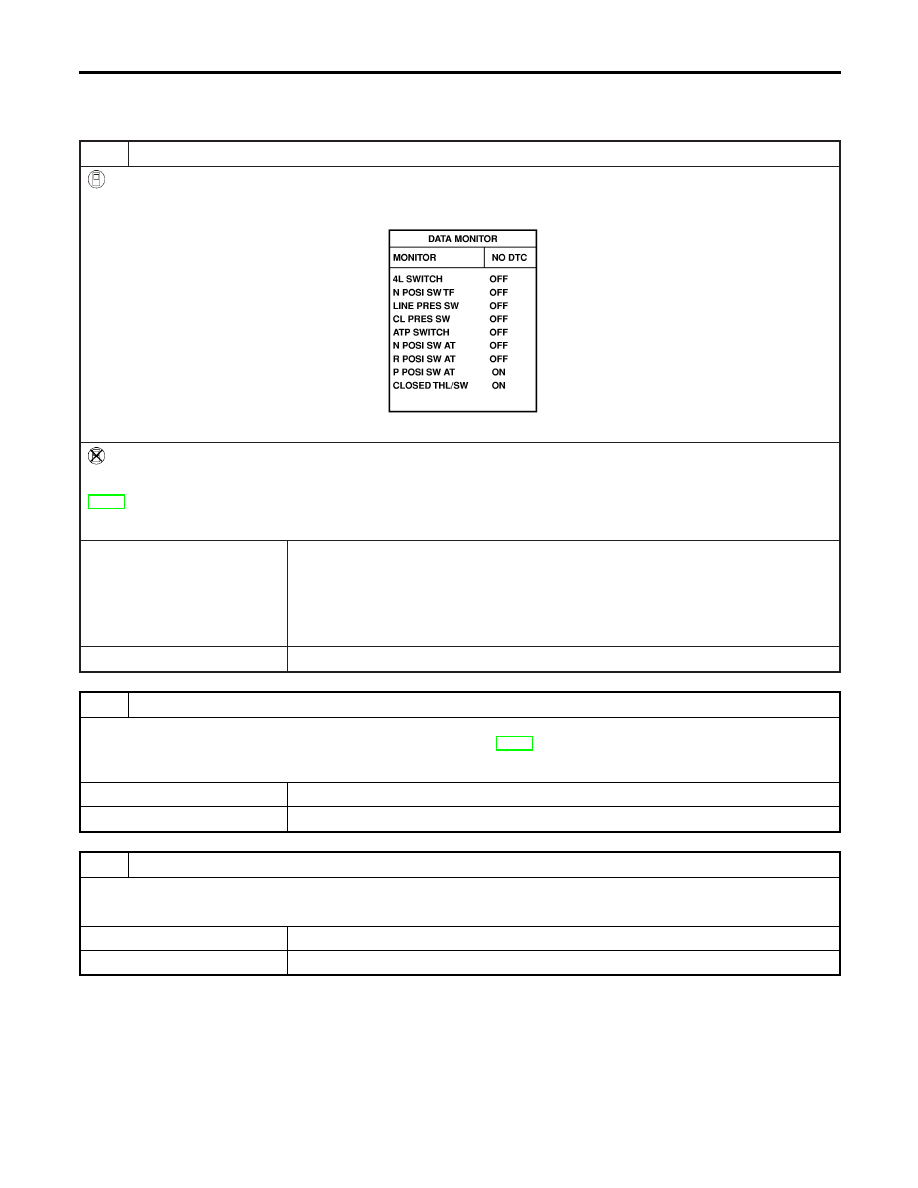

Symptom 8. Tight Corner Braking Symptom

NBTF0036

SYMPTOM: Tight corner braking symptom occurs. (Hydraulic
system failure)

1

CHECK INPUT SIGNAL

With CONSULT-II

1. Select “ECU INPUT SIGNALS” in Data Monitor.
2. Read out the ON/OFF status of “CLUTCH PRES SW”.

SMT977D

Without CONSULT-II

Check voltage between transfer control unit harness connector terminal 34 and body ground.
Refer to “TRANSFER CONTROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL DESCRIPTION”,
TF-55.

OK or NG

OK

©

Disassemble transfer unit and check the following.

I

Control valve assembly

I

4WD solenoid valve

I

2-4WD shift solenoid valve

I

Clutch piston

I

Clutch assembly

NG

©

GO TO 2.

2

CHECK CLUTCH PRESSURE SWITCH CIRCUIT

Check clutch pressure switch circuit.
Refer to “Diagnostic Procedure”, “CLUTCH PRESSURE SWITCH”, TF-80.

OK or NG

OK

©

GO TO 3.

NG

©

Check, repair or replace faulty parts.

3

CHECK PROCEDURES FROM THE BEGINNING AGAIN

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

Recheck each connector’s pin terminals for damage or loose connection.

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 8. Tight Corner Braking Symptom

TF-108

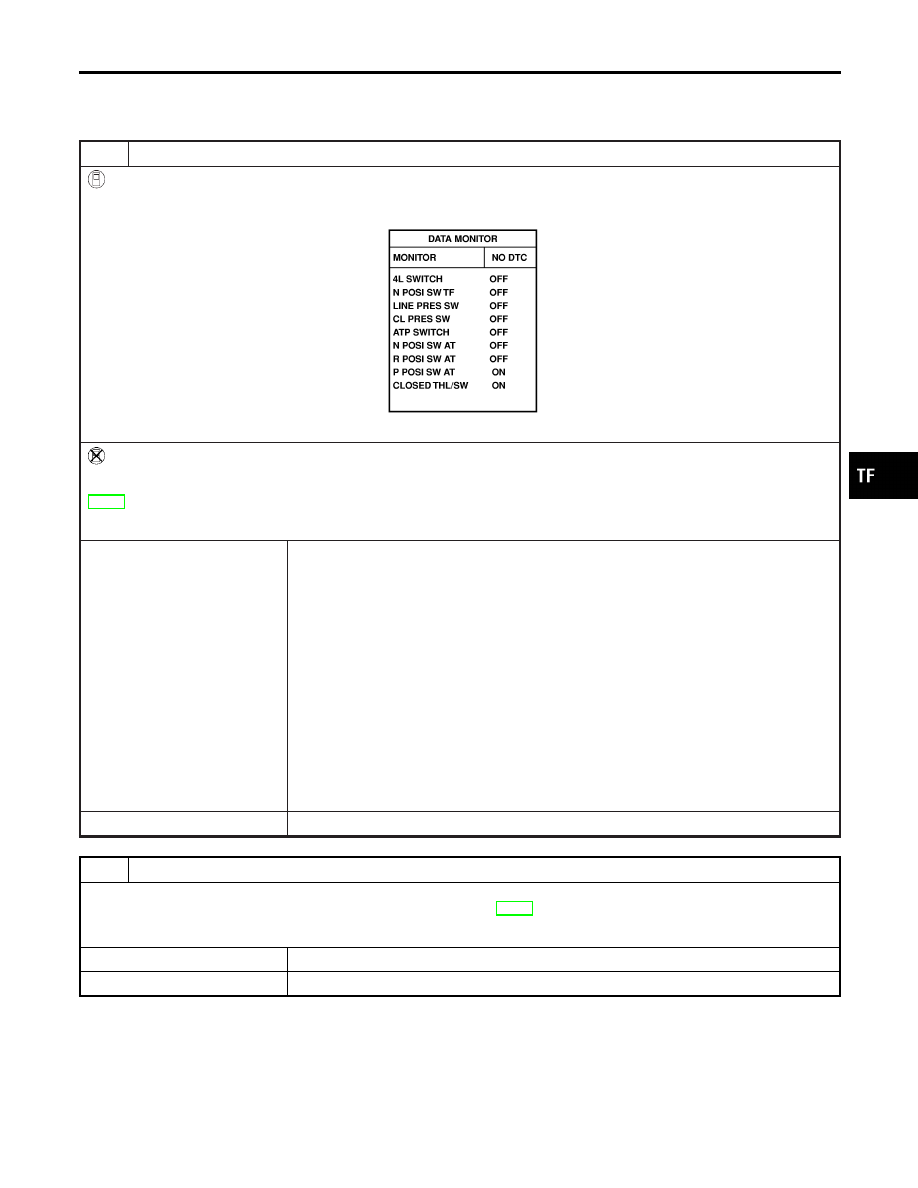

Symptom 9. 4WD System Does Not Operate

=NBTF0037

SYMPTOM: The vehicle cannot be put into 4WD mode.
(Hydraulic system failure)

1

CHECK INPUT SIGNAL

With CONSULT-II

1. Select “ECU INPUT SIGNALS” in Data Monitor.
2. Read out the ON/OFF status of “CLUTCH PRES SW”.

SMT977D

Without CONSULT-II

Check voltage between transfer control unit harness connector terminal 34 and body ground.
Refer to “TRANSFER CONTROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL DESCRIPTION”,
TF-55.

OK or NG

OK

©

1. Check transfer fluid level.
2. Disassemble transfer unit and check the following.

I

Transfer motor

I

Main oil pump assembly

I

Sub-oil pump assembly

I

Oil strainer

I

Control valve assembly

I

2-4WD shift solenoid valve

I

Oil filter element

I

Lip seal

I

Strainer O-ring

I

Main oil pump drive gear

I

Seal ring

I

D-ring

I

Clutch piston

I

Clutch assembly

NG

©

GO TO 2.

2

CHECK CLUTCH PRESSURE CIRCUIT

Check clutch pressure switch circuit.
Refer to “Diagnostic Procedure”, “CLUTCH PRESSURE SWITCH”, TF-80.

OK or NG

OK

©

GO TO 3.

NG

©

Check, repair or replace faulty parts.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 9. 4WD System Does Not Operate

TF-109
