Symptom 1. 4WD Shift Indicator Lamp Does
Not Turn ON

NBTF0029

SYMPTOM: Although ignition switch is turned “ON”, all the
4WD shift indicator lamps do not turn ON for 1 second.

1

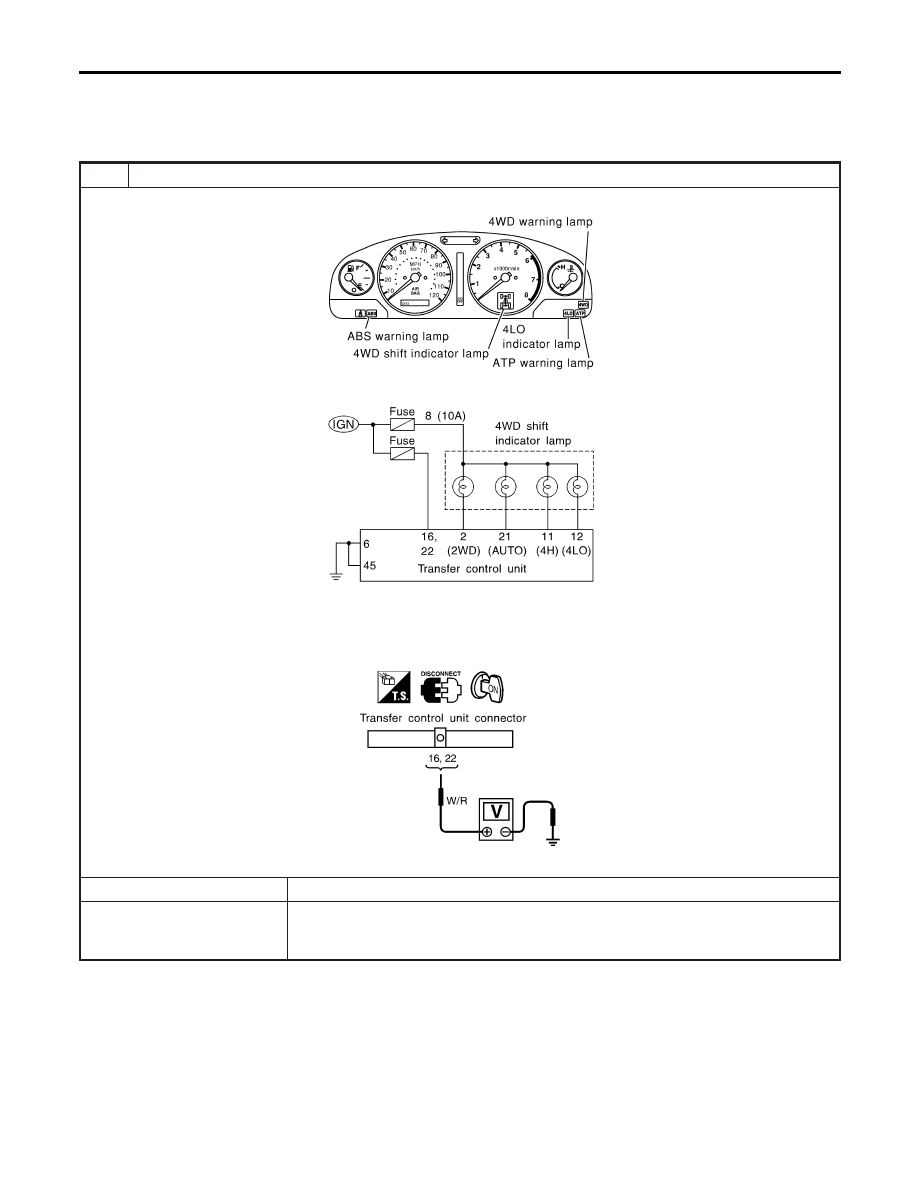

CHECK TRANSFER CONTROL UNIT POWER SOURCE

SMT958D

SMT860D

1. Turn ignition switch to “OFF” position and disconnect transfer control unit harness connector.
2. Turn ignition switch to “ON” position. (Do not start engine.)
3. Check voltage between transfer control unit harness connector terminals 16, 22 and body ground.

Voltage: Battery voltage

SMT796D

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

Continuity between ignition switch and transfer control unit

I

Ignition switch and No. 18 fuse (10A)

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 1. 4WD Shift Indicator Lamp Does Not Turn ON

TF-98

2

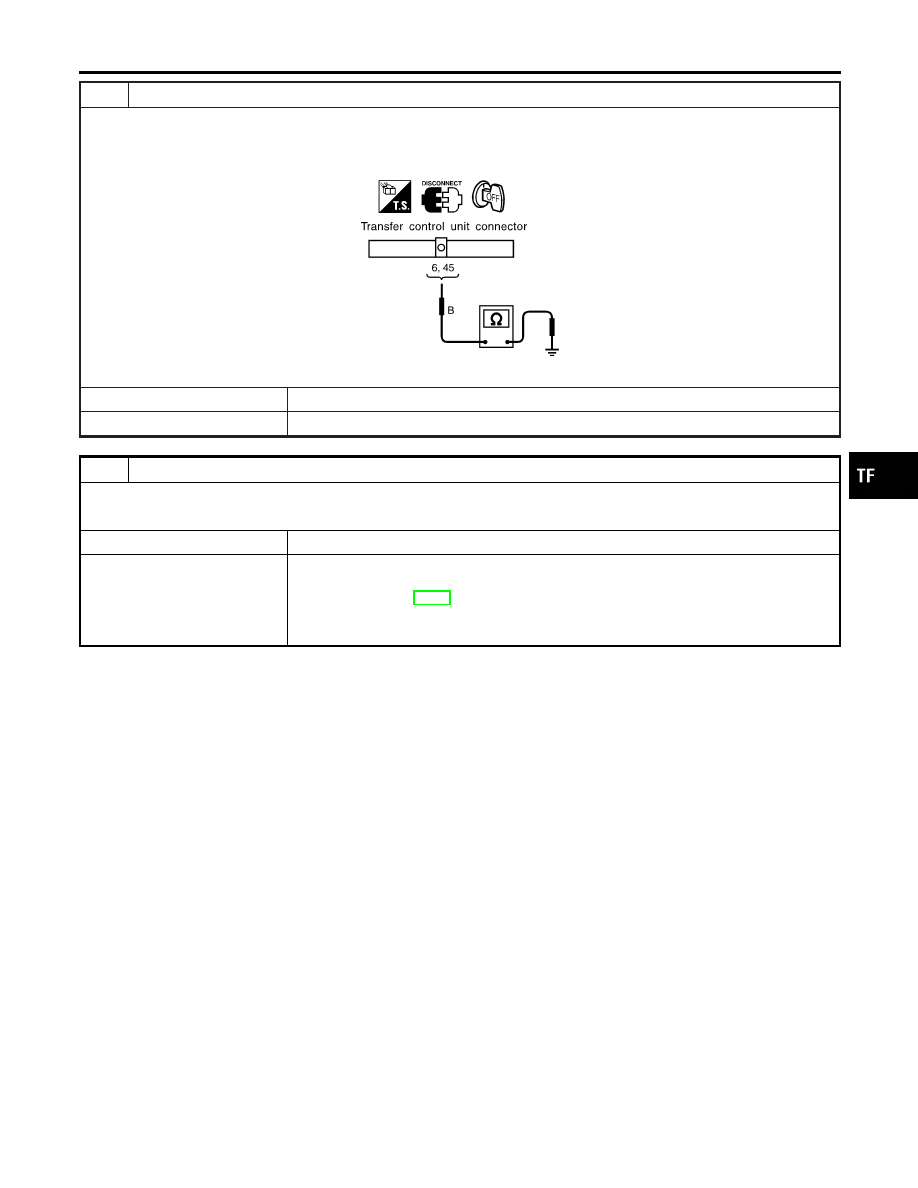

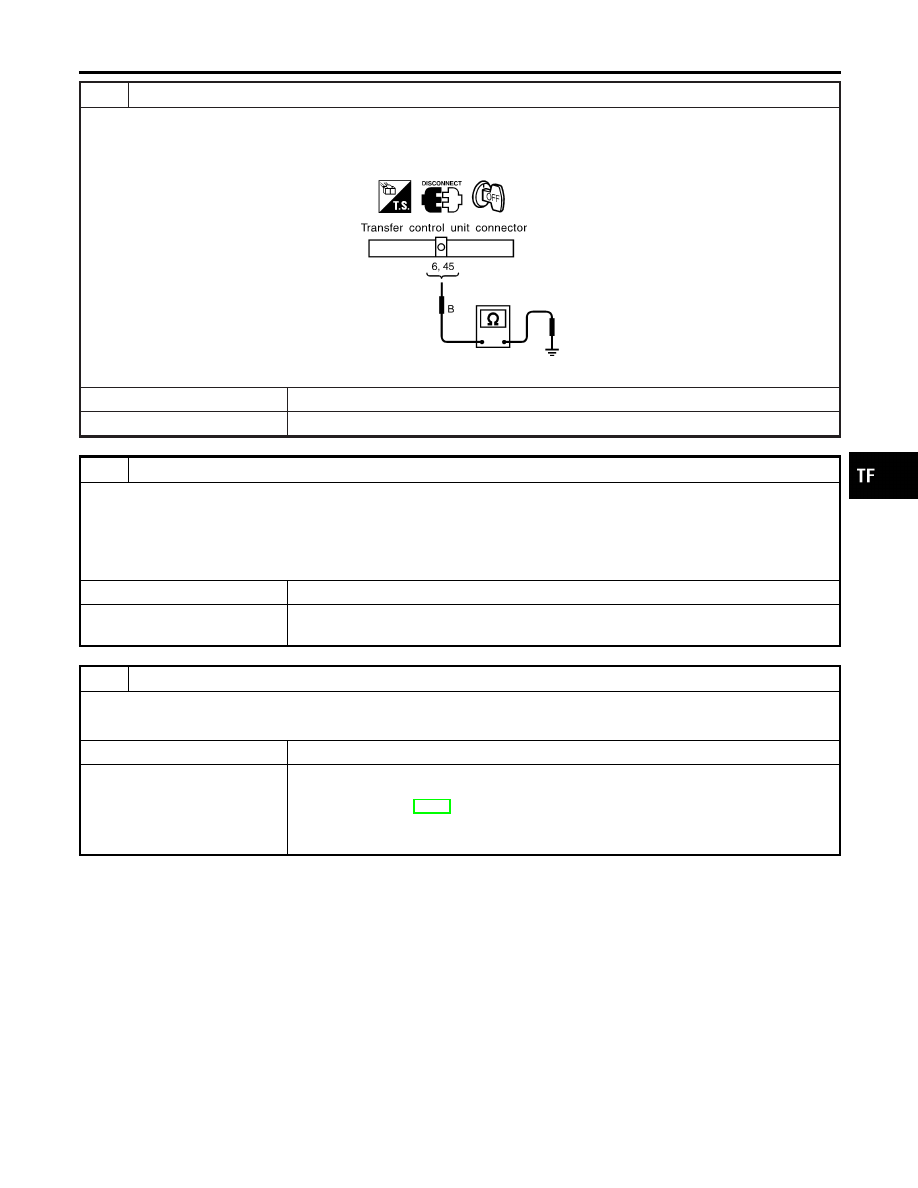

CHECK TRANSFER CONTROL UNIT GROUND CIRCUIT

1. Turn ignition switch to “OFF” position.
2. Disconnect transfer control unit harness connector.
3. Measure resistance between transfer control unit harness connector terminals 6, 45 and body ground.

Resistance: 0

Ω

SMT797D

OK or NG

OK

©

GO TO 3.

NG

©

Check continuity between transfer control unit and body ground.

3

CHECK PROCEDURES FROM THE BEGINNING AGAIN

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform transfer control unit input/output signal inspection. Refer to “TRANSFER

CONTROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL
DESCRIPTION”, TF-55.

2. If NG, recheck transfer control unit pin terminals for damage or loose connection with

harness connector.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 1. 4WD Shift Indicator Lamp Does Not Turn ON (Cont’d)

TF-99

Symptom 2. 4WD Warning Lamp Does Not Turn
ON

=NBTF0030

SYMPTOM: Although ignition switch is turned “ON”, 4WD
warning lamp does not turn ON.

1

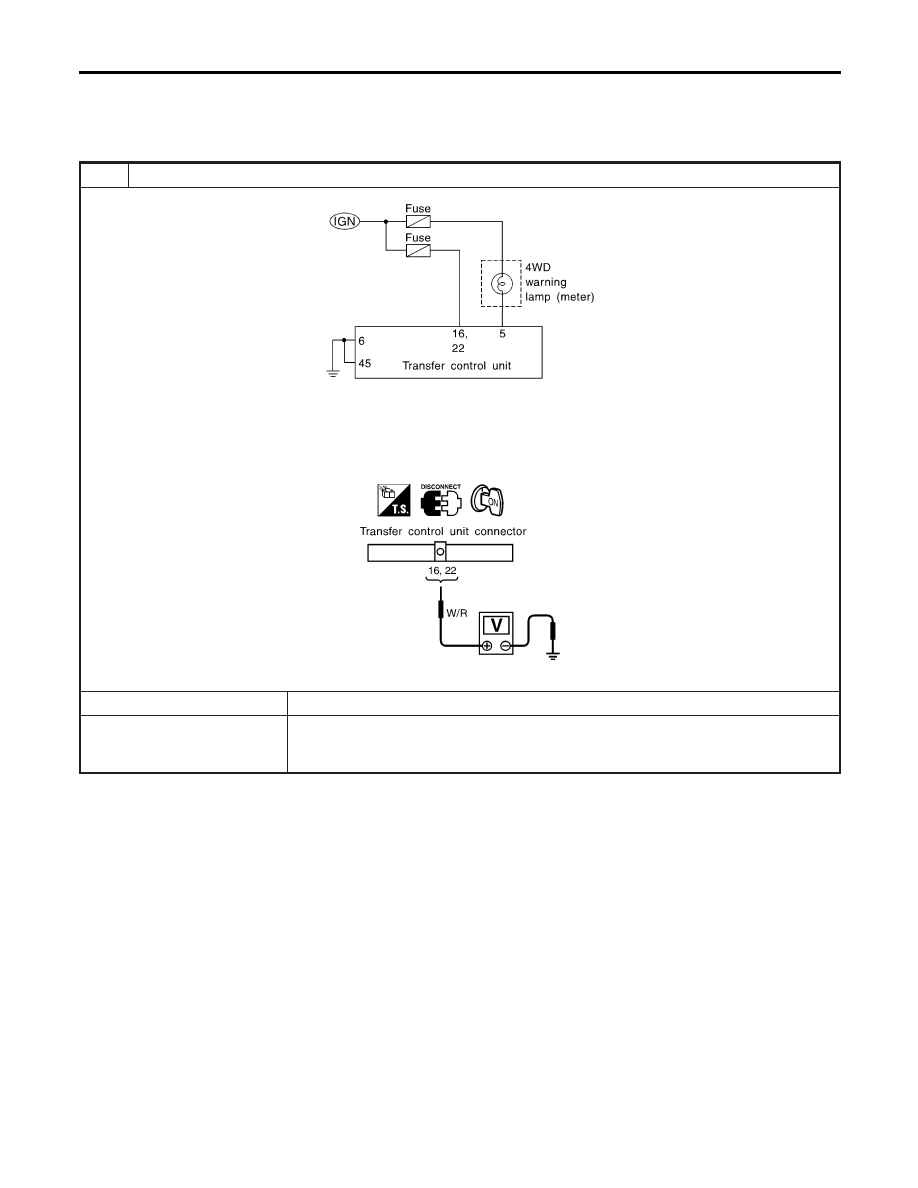

CHECK TRANSFER CONTROL UNIT POWER SOURCE

SMT799D

1. Turn ignition switch to “OFF” position and disconnect transfer control unit harness connector.
2. Turn ignition switch to “ON” position.

(Do not start engine.)

3. Check voltage between transfer control unit harness connector terminals 16, 22 and body ground.

Voltage: Battery voltage

SMT800D

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

Continuity between ignition switch and transfer control unit

I

Ignition switch and No. 18 fuse (10A)

TROUBLE DIAGNOSES FOR SYMPTOMS

Symptom 2. 4WD Warning Lamp Does Not Turn ON

TF-100

2

CHECK TRANSFER CONTROL UNIT GROUND CIRCUIT
