Diagnostic Procedure

NBTF0066

1

SHIFT ACTUATOR CIRCUIT

Refer to “Transfer Shift Relay (High & Low)”, “COMPONENT INSPECTION” and “Actuator & Actuator Position Switch”,
“COMPONENT INSPECTION”, TF-114, 115.

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace transfer shift relay and actuator and actuator position switch.

2

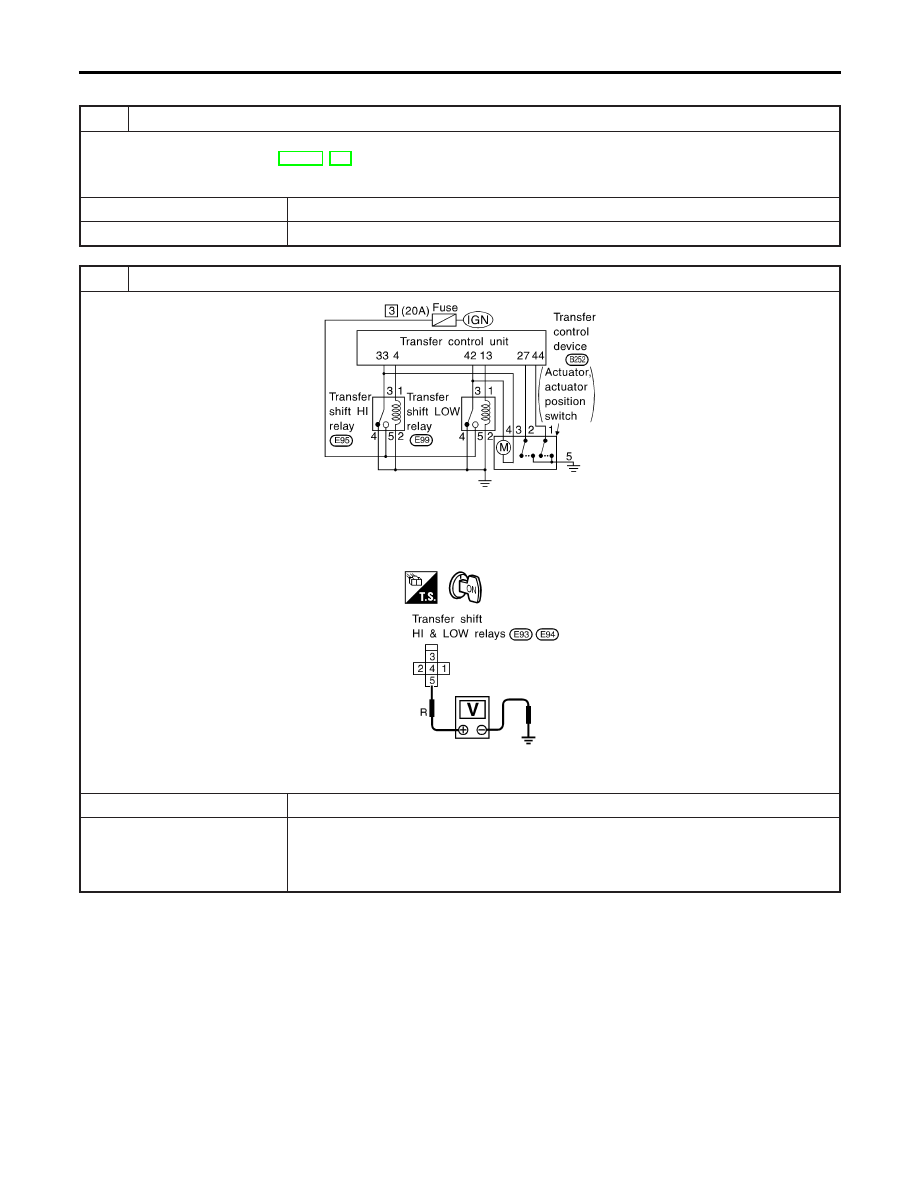

CHECK POWER SOURCE OF TRANSFER SHIFT (HI & LOW) RELAY

SMT825DA

1. Disconnect transfer control device terminal.
2. Turn ignition switch to “ON” (Do not start engine).
3. Check voltage between transfer shift HI and LOW relay terminal 5 and body ground.

Voltage: Battery voltage

SMT831D

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

Continuity between ignition switch and transfer shift HI & LOW relays

I

Check ground circuit between transfer shift HI & LOW relays and body ground.

I

Ignition switch and No. 3 fuse (20A)

SHIFT ACTUATOR CIRCUIT

Diagnostic Procedure

TF-94

3

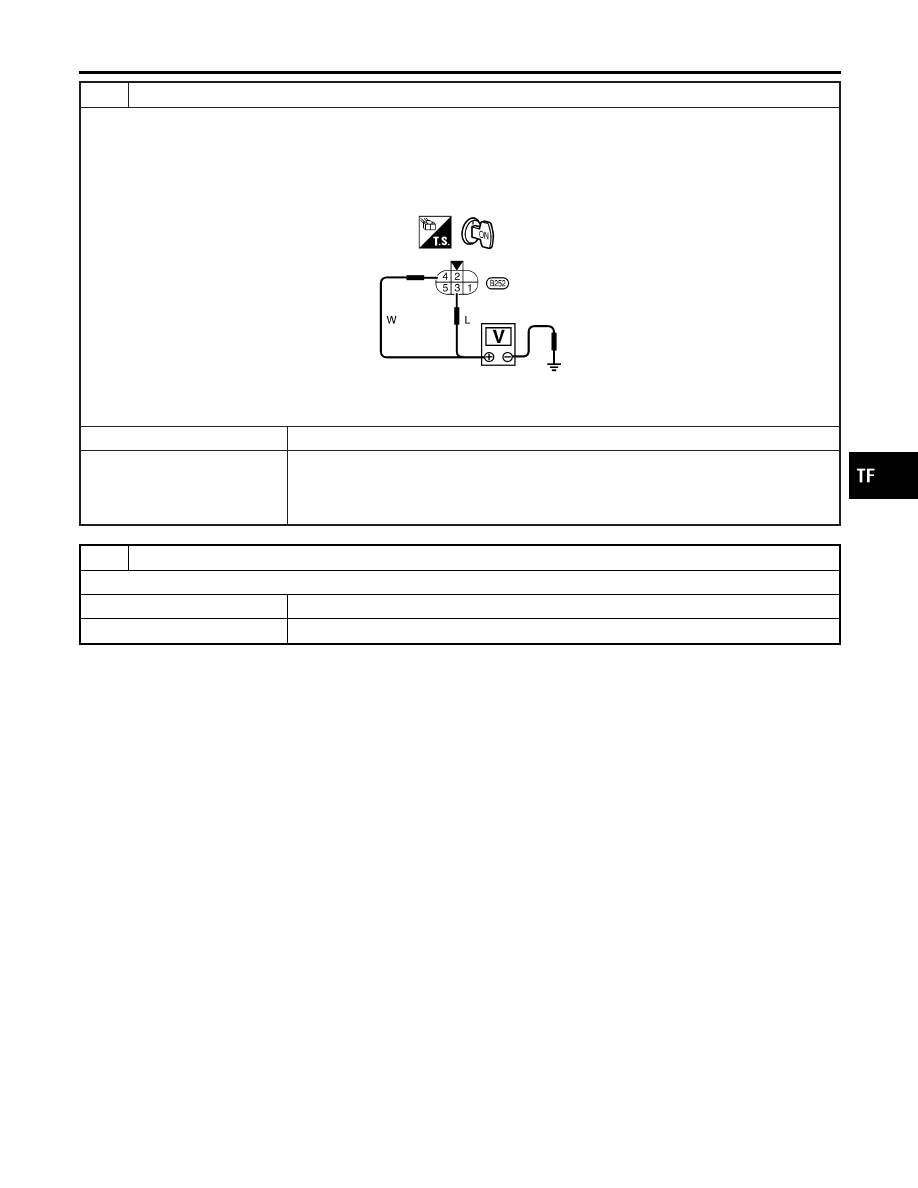

CHECK POWER SOURCE OF TRANSFER CONTROL DEVICE

1. Disconnect transfer control device terminal.
2. Turn ignition switch to “ON”. (Do not start engine.)
3. Turn 4WD shift switch from “4H” to “4LO” (or from “4LO” to “4H”).
4. Check voltage between transfer control device terminal 3 (or 4) and body ground.

Voltage: Battery voltage

SMT832D

OK or NG

OK

©

GO TO 4.

NG

©

Check the following.

I

Harness and connector from transfer shift HI and LOW relays to transfer control
device harness terminal

I

Ground circuit between transfer control device and body ground.

4

CHECK INPUT SIGNAL

WITH CONSULT-II

©

GO TO 5.

WITHOUT CONSULT-II

©

GO TO 6.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SHIFT ACTUATOR CIRCUIT

Diagnostic Procedure (Cont’d)

TF-95

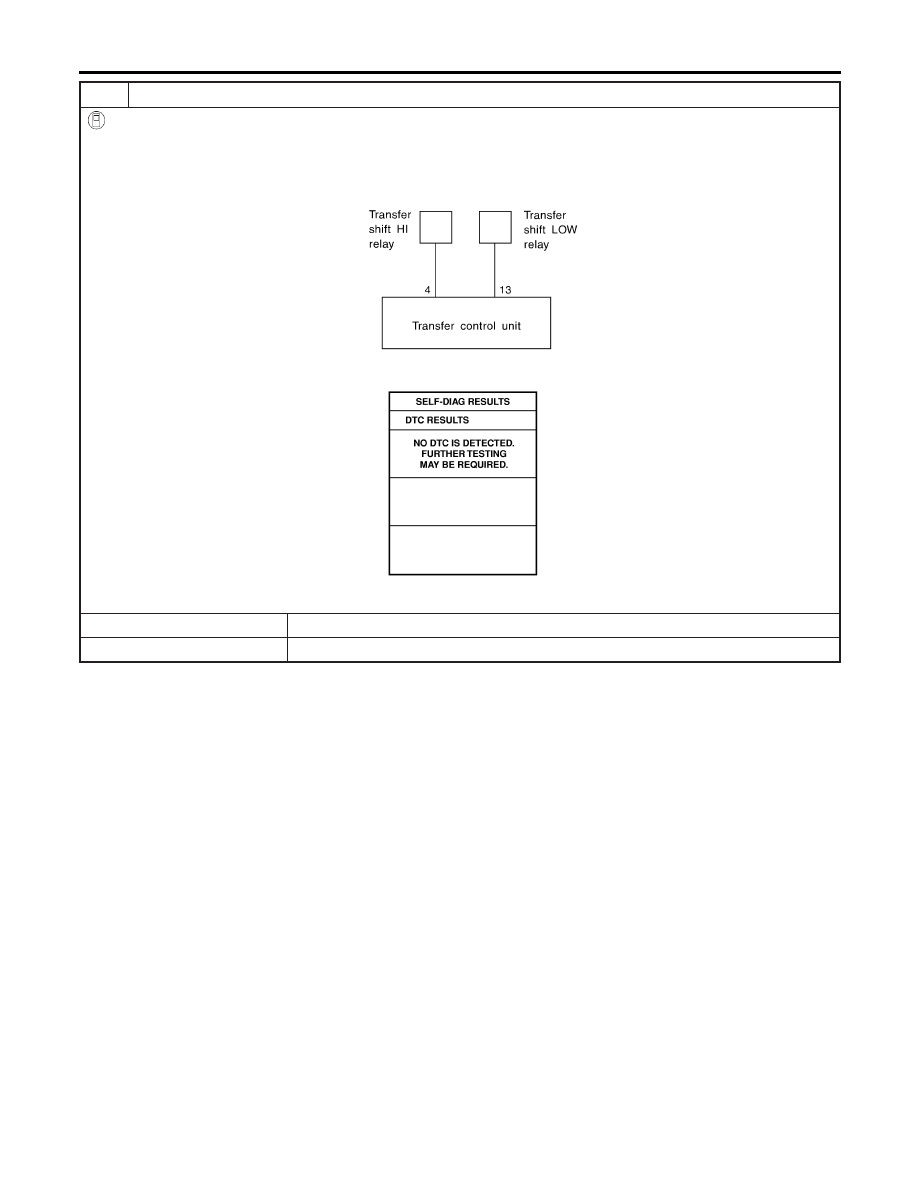

5

CHECK INPUT SIGNAL

With CONSULT-II

1. Start engine (idling).
2. Select “SELF-DIAG RESULTS” in Select Diag Mode.
3. Read out self-diagnostic result.

SMT835D

SMT978D

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

SHIFT ACTUATOR CIRCUIT

Diagnostic Procedure (Cont’d)

TF-96

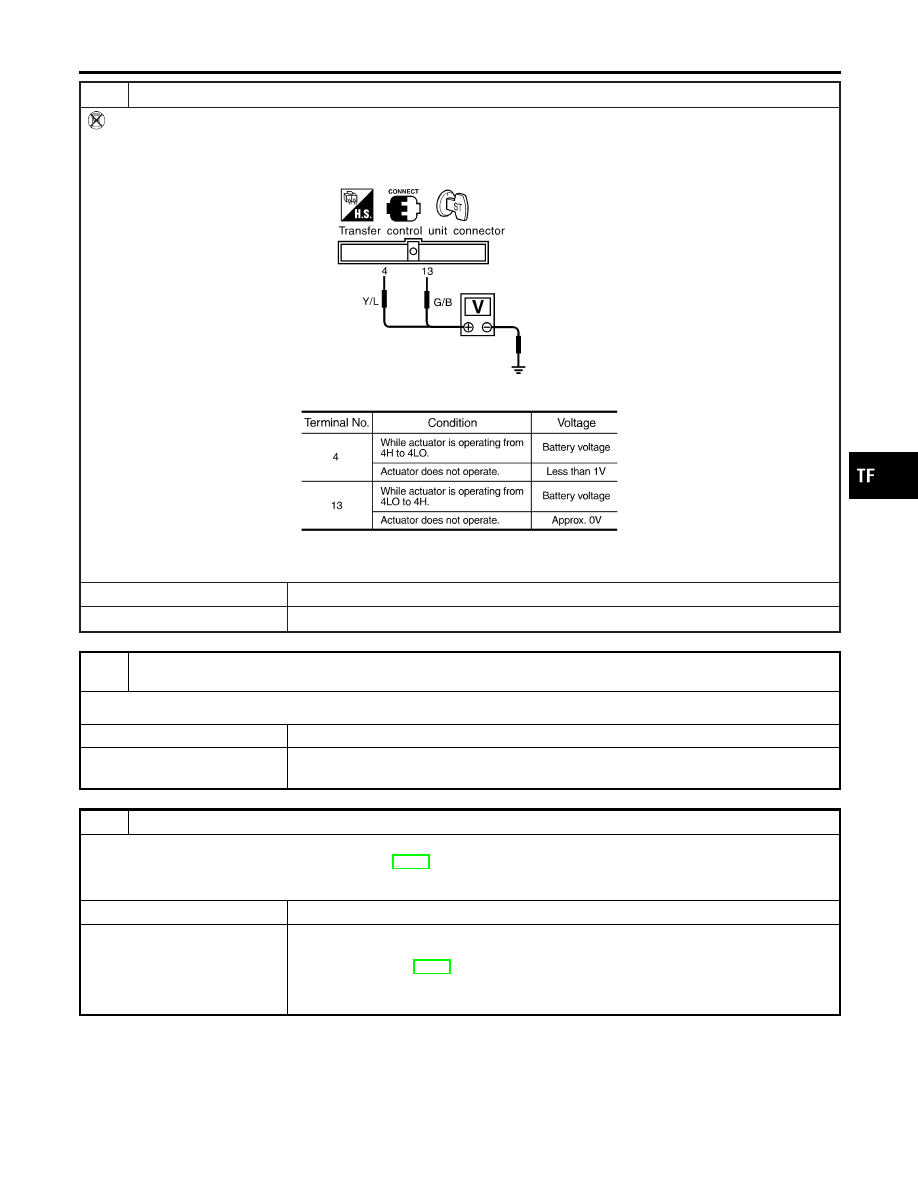

6

CHECK INPUT SIGNAL

Without CONSULT-II

1. Start engine (idling).
2. Check voltage between transfer control unit harness connector terminal 4 (or 13) and body ground while 4WD shift

switch is set from 4H to 4LO (or from 4LO to 4H).

SMT836D

3. Result

MTBL0516

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

CHECK HARNESS CONTINUITY BETWEEN TRANSFER CONTROL UNIT AND TRANSFER CONTROL
DEVICE

OK or NG

OK

©

GO TO 8.

NG

©

Repair and replace harness connector between transfer control unit and transfer control
device.

8

PERFORM SELF-DIAGNOSIS AGAIN

After driving for a while, perform self-diagnosis again.
Refer to “Trouble Diagnosis without CONSULT-II”, TF-27.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform transfer control unit/output signal inspection. Refer to “TRANSFER CON-

TROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL
DESCRIPTION”, TF-55.

2. If NG, recheck transfer control unit pin terminals for damage or loose connection with

harness connector.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SHIFT ACTUATOR CIRCUIT

Diagnostic Procedure (Cont’d)

TF-97
