4

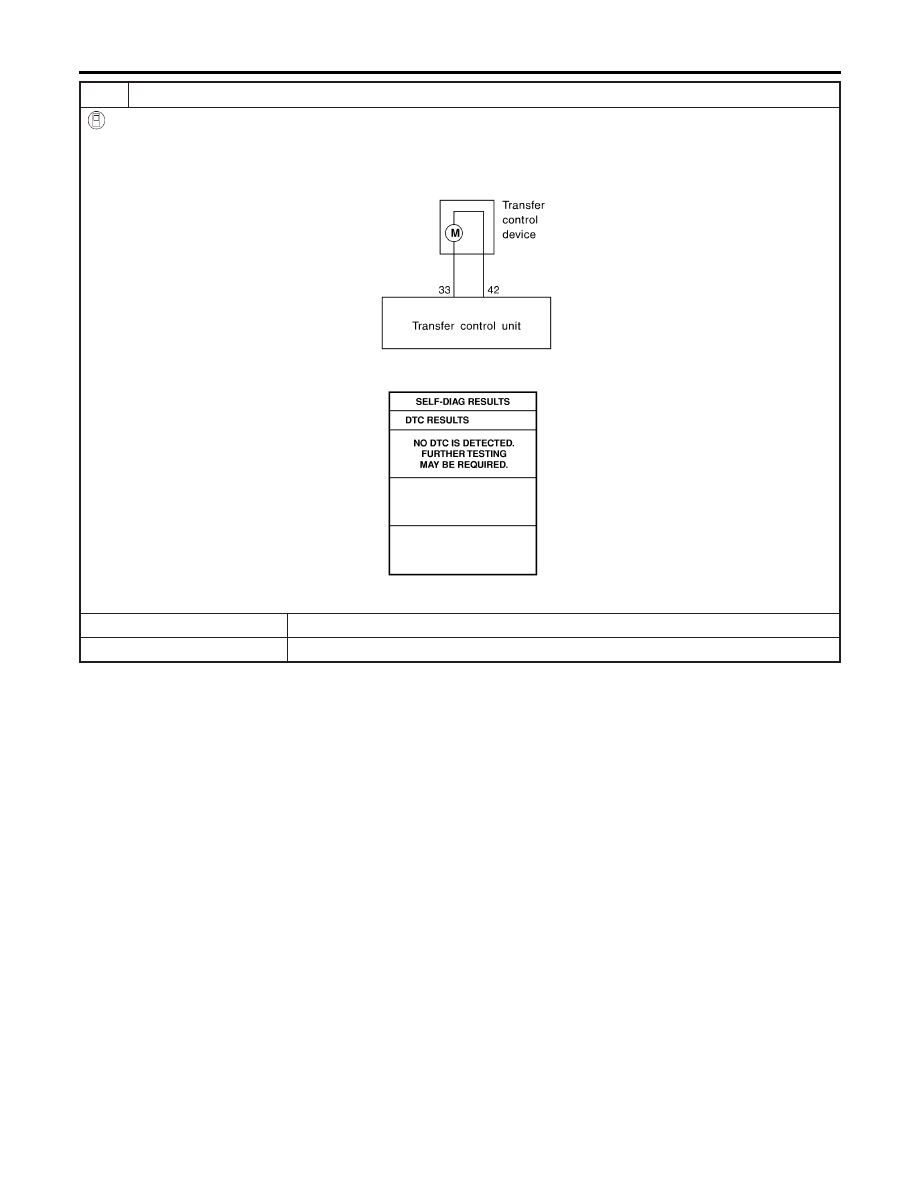

CHECK INPUT SIGNAL

With CONSULT-II

1. Start engine (idling).
2. Select “SELF-DIAG RESULTS” in Select Diag Mode.
3. Read out self-diagnostic result.

SMT826D

SMT978D

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

SHIFT ACTUATOR

Diagnostic Procedure (Cont’d)

TF-90

5

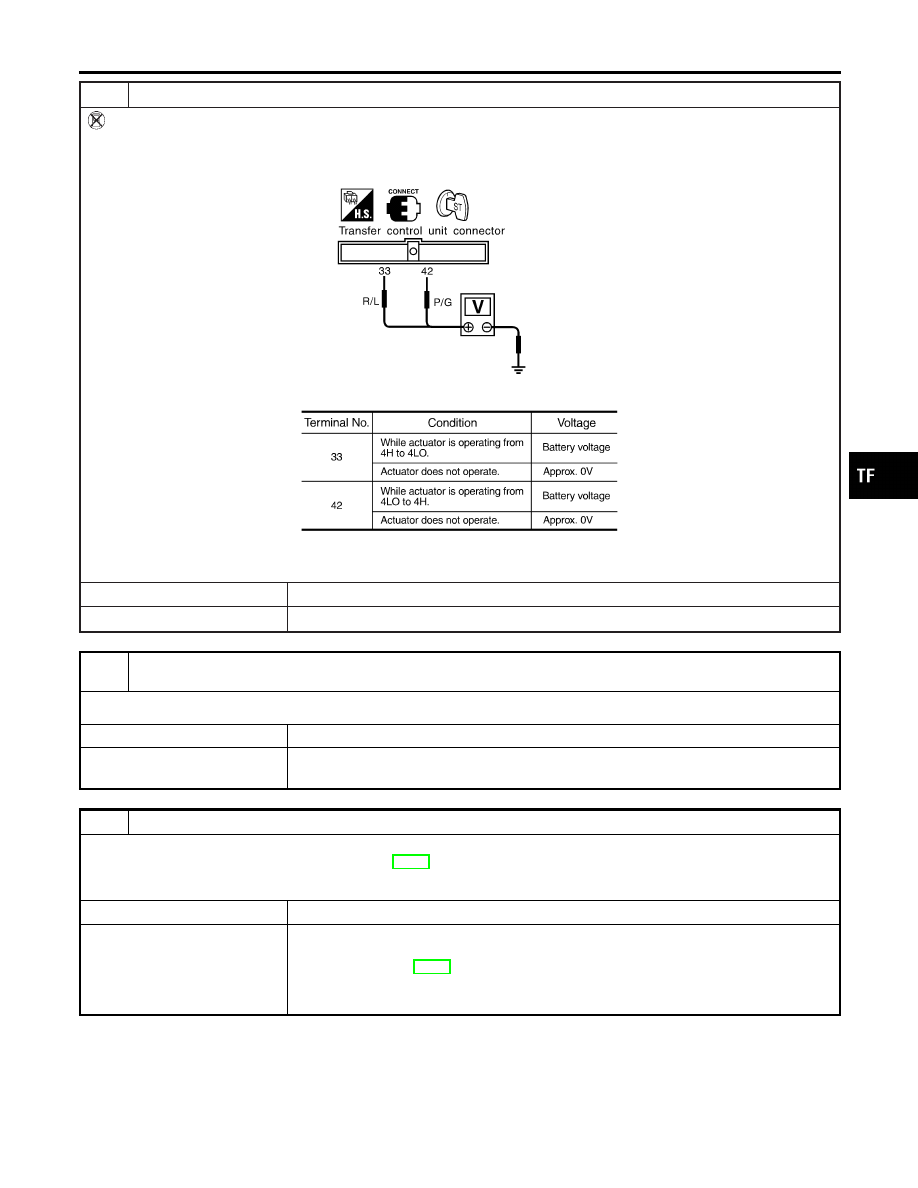

CHECK INPUT SIGNAL

Without CONSULT-II

1. Start engine (idling).
2. Check voltage between transfer control unit harness connector terminal 33 (or 42) and body ground while 4WD shift

switch is set from 4H to 4LO (or from 4LO to 4H).

SMT828D

3. Result

MTBL0202

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

CHECK HARNESS CONTINUITY BETWEEN TRANSFER CONTROL UNIT AND TRANSFER CONTROL
DEVICE

OK or NG

OK

©

GO TO 7.

NG

©

Repair and replace harness connector between transfer control unit and transfer control
device.

7

PERFORM SELF-DIAGNOSIS AGAIN

After driving for a while, perform self-diagnosis again.
Refer to “Trouble Diagnosis without CONSULT-II”, TF-27.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform transfer control unit/output signal inspection. Refer to “TRANSFER CON-

TROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL
DESCRIPTION”, TF-55.

2. If NG, recheck transfer control unit pin terminals for damage or loose connection with

harness connector.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SHIFT ACTUATOR

Diagnostic Procedure (Cont’d)

TF-91

Diagnostic Procedure

NBTF0065

1

SHIFT ACTUATOR POSITION SWITCH

Refer to “Actuator & Actuator Position Switch”, “COMPONENT INSPECTION”, TF-115.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK POSITION SWITCH

1. Recheck continuity of shift actuator position switch.

Refer to “Actuator & Actuator Position Switch”, “COMPONENT INSPECTION”, TF-115.
Continuity should exist.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace position switch.

3

CHECK INPUT SIGNAL

WITH CONSULT-II

©

GO TO 4.

WITHOUT CONSULT-II

©

GO TO 5.

4

CHECK INPUT SIGNAL

With CONSULT-II

1. Start engine (idling).
2. Select “SELF-DIAG RESULTS” in Select Diag Mode.
3. Read out self-diagnostic result.

SMT829DA

SMT978D

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

SHIFT ACTUATOR POSITION SWITCH

Diagnostic Procedure

TF-92

5

CHECK INPUT SIGNAL

Without CONSULT-II

1. Start engine (idling).
2. Check voltage transfer control unit harness connector terminal 27 (or 44) and body ground while 4WD shift switch is

set from 4H to 4LO (or from 4LO to 4H).

SMT830D

3. Result

MTBL0203

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

CHECK HARNESS CONTINUITY BETWEEN TRANSFER CONTROL UNIT AND TRANSFER CONTROL
DEVICE

OK or NG

OK

©

GO TO 7.

NG

©

Repair and replace harness connector between transfer control unit and transfer control
device.

7

PERFORM SELF-DIAGNOSIS AGAIN

After driving for a while, perform self-diagnosis again.
Refer to “Trouble Diagnosis without CONSULT-II”, TF-27.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform transfer control unit/output signal inspection. Refer to “TRANSFER CON-

TROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL
DESCRIPTION”, TF-55.

2. If NG, recheck transfer control unit pin terminals for damage or loose connection with

harness connector.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SHIFT ACTUATOR POSITION SWITCH

Diagnostic Procedure (Cont’d)

TF-93
