Diagnostic Procedure

NBTF0022

1

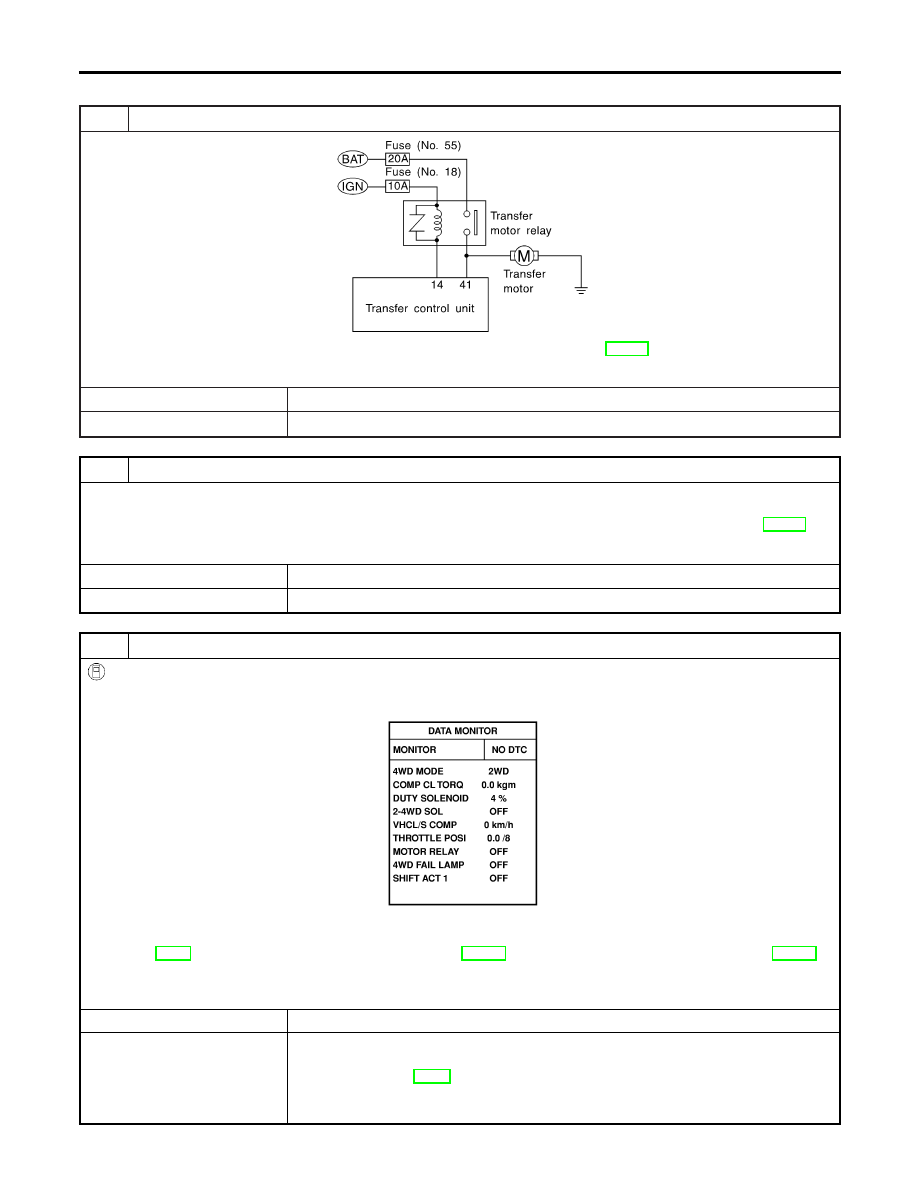

CHECK TRANSFER MOTOR AND TRANSFER MOTOR RELAY

SMT782D

Refer to “Transfer Motor” and “Transfer Motor Relay”, “COMPONENT INSPECTION”, TF-113.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK CONTINUITY

Check the following.

I

Continuity of transfer sub-harness
Refer to “TRANSFER SWITCH ASSEMBLY SUB-HARNESS CONNECTOR”, “COMPONENT INSPECTION”, TF-114.

OK or NG

OK

©

Repair or replace transfer motor and transfer motor relay.

NG

©

Repair or replace transfer sub-harness.

3

CHECK INPUT SIGNAL

With CONSULT-II

1. Select “MAIN SIGNALS” in Data Monitor.
2. Read out ON/OFF status of “MOTOR RELAY”.

SMT975D

3. When the value is different from standard value although ON/OFF switching occurs, check the following items.

I

PNP switch, throttle position sensor and closed throttle position switch circuits
Refer to AT-99, “DTC P0705 Park/Neutral Position Switch”, AT-176, “DTC P1705 Throttle Position Sensor” and AT-184,
“Closed Throttle Position Switch (idle position)”.

OK or NG

OK

©

GO TO 4.

NG

©

1. Perform transfer control unit input/output signal inspection. Refer to “TRANSFER

CONTROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL
DESCRIPTION”, TF-55.

2. If NG, recheck transfer control unit pin terminals for damage or loose connection with

harness connector.

TRANSFER MOTOR AND TRANSFER MOTOR RELAY

Diagnostic Procedure

TF-70

4

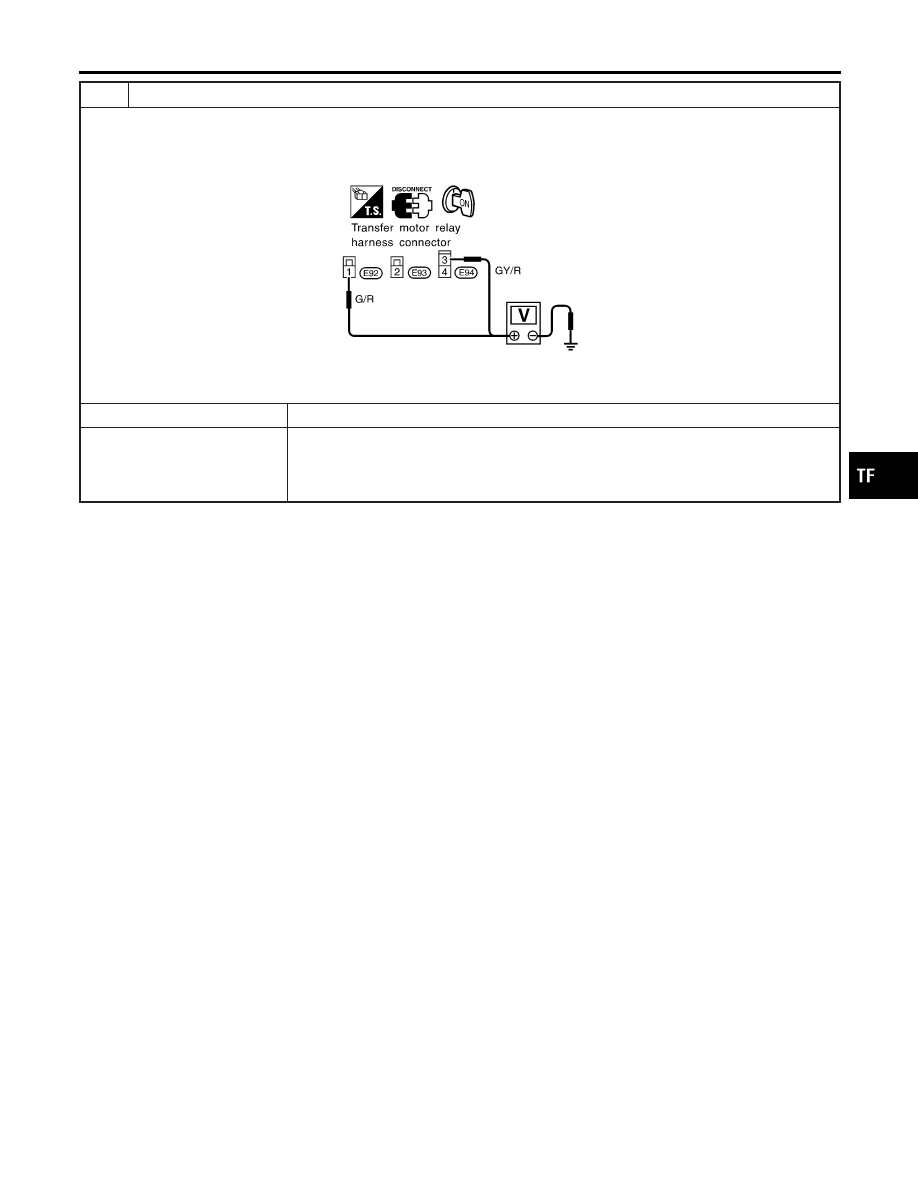

CHECK TRANSFER MOTOR RELAY POWER SOURCE

1. Disconnect transfer motor relay harness connector.
2. Turn ignition switch to “ON” position.
3. Check voltage between transfer motor relay harness connector terminals 1, 3 and body ground.

Voltage: Battery voltage

SMT854DA

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

No. 55 fuse (20A)

I

No. 18 fuse (10A)

I

Harness continuity between fuse and transfer motor relay

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TRANSFER MOTOR AND TRANSFER MOTOR RELAY

Diagnostic Procedure (Cont’d)

TF-71

5

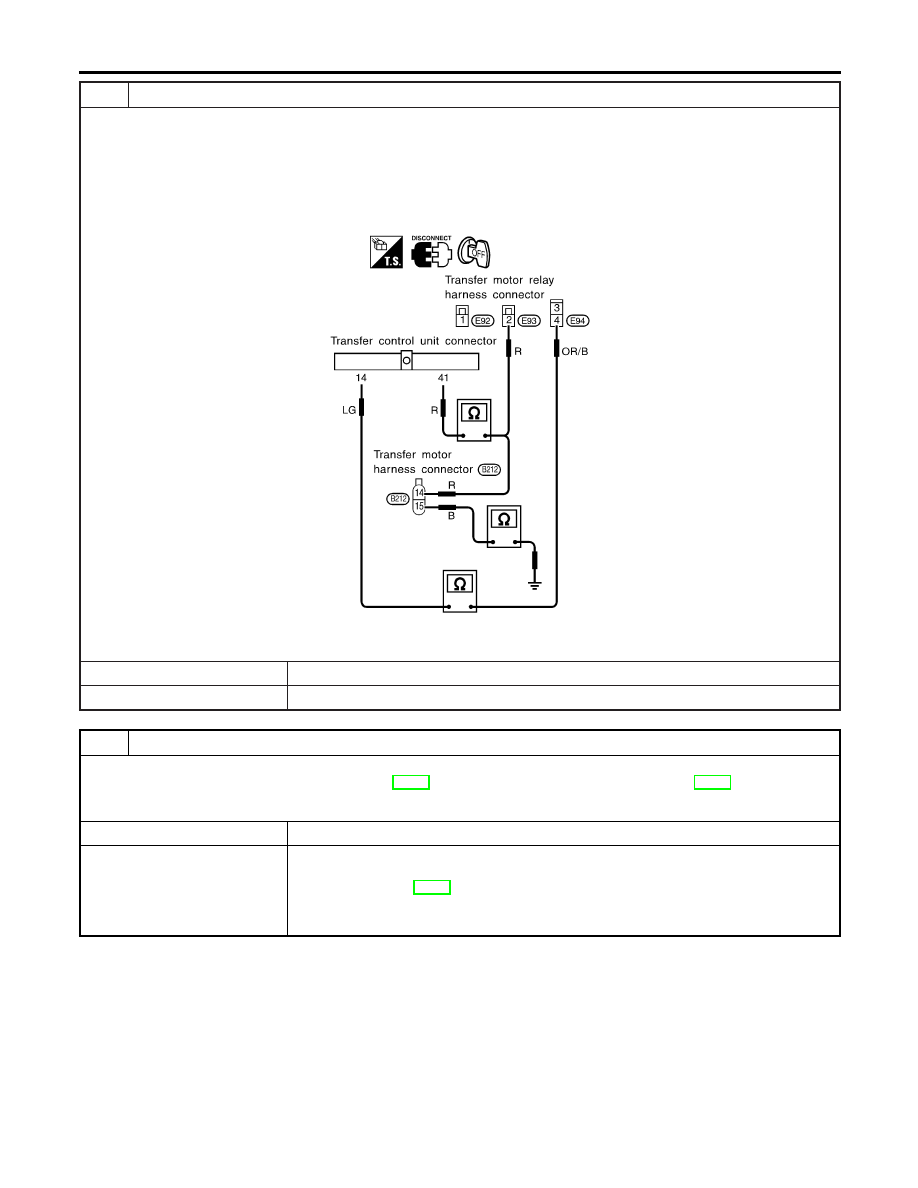

CHECK HARNESS CONTINUITY

1. Turn ignition switch to “OFF” position.
2. Check continuity between the following terminals.

I

Transfer control unit 41 and Transfer motor 14

I

Transfer control unit 41 and Transfer motor relay 2

I

Transfer control unit 14 and Transfer motor relay 4

I

Transfer motor 15 and body ground
Continuity should exist.

SMT855DA

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace harness or connector.

6

PERFORM SELF-DIAGNOSIS AGAIN

After driving for a while, perform self-diagnosis again.
Refer to “Trouble Diagnosis without CONSULT-II”, TF-27 and “Trouble Diagnosis with CONSULT-II”, TF-30.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform transfer control unit input/output signal inspection. Refer to “TRANSFER

CONTROL UNIT INSPECTION TABLE”, “TROUBLE DIAGNOSIS — GENERAL
DESCRIPTION”, TF-55.

2. If NG, recheck transfer control unit pin terminals for damage or loose connection with

harness connector.

TRANSFER MOTOR AND TRANSFER MOTOR RELAY

Diagnostic Procedure (Cont’d)

TF-72

Diagnostic Procedure

NBTF0023

1

CHECK TRANSFER FLUID TEMPERATURE SENSOR

Refer to “2-4WD Shift Solenoid Valve and Transfer Fluid Temperature Sensor”, “COMPONENT INSPECTION”, TF-111.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK CONTINUITY

Check the following.

I

Continuity of transfer sub-harness
Refer to “TRANSFER TERMINAL CORD ASSEMBLY SUB-HARNESS CONNECTOR”, “COMPONENT INSPECTION”,
TF-114.

OK or NG

OK

©

Repair or replace fluid temperature sensor.

NG

©

Repair or replace transfer sub-harness.

3

CHECK INPUT SIGNAL

WITH CONSULT-II

©

GO TO 4.

WITHOUT CONSULT-II

©

GO TO 5.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TRANSFER FLUID TEMPERATURE SENSOR

Diagnostic Procedure

TF-73
