Terminal

No.

Item

Condition

Judgement standard

31

Transfer fluid tempera-
ture sensor

&

At 20°C (68°F)

Approx. 1.5V

At 80°C (176°F)

Approx. 0.5V

32

ABS signal

When moving, use the CONSULT-II
pulse frequency measuirng func-
tion.*2

CAUTION:

Connect the diagnosis data link
cable to the vehicle diagnosis con-
nector.
*2: A circuit tester cannot be used to
test this item.

Refer to the illustration
(SMT973D) at the end of
this section.

33

Transfer shift relay
(High)

While actuator is operating from “4H”
to “4LO”

Battery voltage

Actuator does not operate.

Approx. 0V

34

Clutch pressure switch

4WD shift switch is set to “AUTO” or
“4H”, then A/T selector lever is set to
“D” position. (wait detection system:
OFF)

Battery voltage

4WD shift switch is set to “2WD”,
“AUTO” or “4H”, then A/T selector
lever is set to “D” position. (wait
detection system: ON)

Approx. 0V

35

Line pressure switch

4WD shift switch is set to “2WD”,
“AUTO” or “4H”, then A/T selector
lever is set to “D” position.

Battery voltage

—

Approx. 0V

36

CONSULT-II (RX)

—

—

—

37

Tachometer

—

Refer to EC-127, “ECM
Inspection Table”.

38

Front revolution sensor

4WD shift switch is set to “4H” posi-
tion. A/T selector lever is set to “D”
position.

Approx. 1V [30 km/h (19
MPH)]
Voltage rises in
response to vehicle
speed.

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Transfer Control Unit Terminals and Reference Value (Cont’d)

TF-58

Terminal

No.

Item

Condition

Judgement standard

39

ECM (Throttle position
sensor)

&

Throttle valve is fully open.

Approx. 0.5V

Throttle valve is closed.

Approx. 4.2V

40

ATP switch

A/T selector lever is set to “P” posi-
tion.

Battery voltage

A/T selector lever is set to any posi-
tion other than “P”.

Less than 1V

41

Transfer motor relay
monitor

Transfer motor relay is ON.

Battery voltage

Transfer motor relay is OFF.

Less than 1V

42

Transfer shift relay
(LOW)

While actuator is operating from
“4LO” to “4H” position

Battery voltage

Actuator does not operate.

Approx. 0V

43

Wait detection switch

4WD shift switch is set to any posi-
tion other than “4LO”.

Battery voltage

4WD shift switch is set to “4LO” posi-
tion.*3

Less than 1V

44

Transfer 4LO actuator
switch

4WD shift switch is set to any posi-
tion other than “4LO”. (Actuator: High
position)

Battery voltage

4WD shift switch is set to “4LO” posi-
tion. (Actuator: Low position)

Less than 1V

45

Ground

—

—

—

46

—

—

—

—

47

Power supply (memory
back up)

&

—

Battery voltage

48

CONSULT-II (TX)

—

—

—

*3: While wait detection system is operating, terminal 43 exists battery voltage.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Transfer Control Unit Terminals and Reference Value (Cont’d)

TF-59

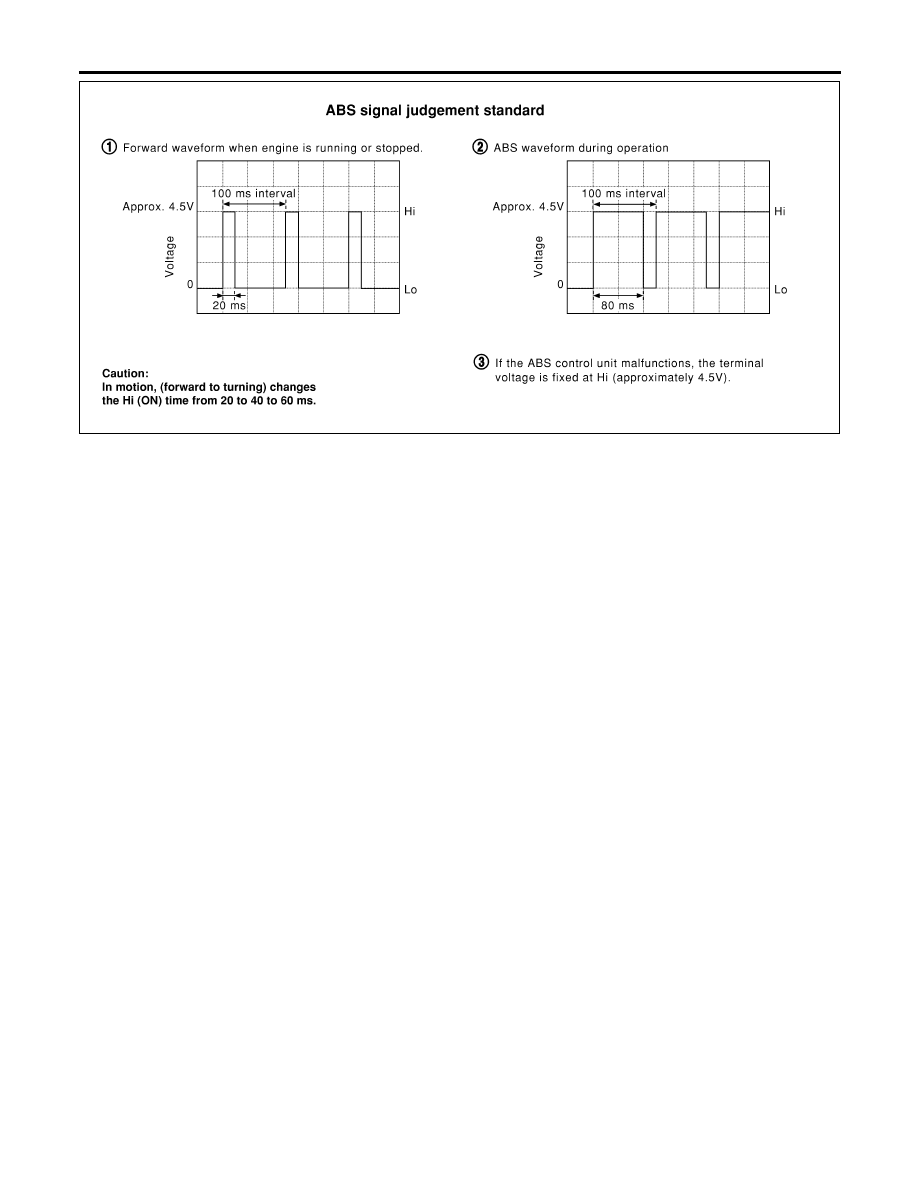

SMT973D

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

Transfer Control Unit Terminals and Reference Value (Cont’d)

TF-60

Diagnostic Procedure

NBTF0019

1

FRONT REVOLUTION SENSOR

Refer to “Front Revolution Sensor”, “COMPONENT INSPECTION”, TF-112.

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK CONTINUITY

Check the following.

I

Continuity of transfer sub-harness
Refer to “Transfer Sub-harness”, “COMPONENT INSPECTION”, TF-113.

OK or NG

OK

©

Repair or replace front revolution sensor.

NG

©

Repair or replace front revolution sensor and transfer sub-harness.

3

CHECK INPUT SIGNAL

WITH CONSULT-II

©

GO TO 4.

WITHOUT CONSULT-II

©

GO TO 5.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

VEHICLE SPEED SENSOR (FRONT REVOLUTION SENSOR)

Diagnostic Procedure

TF-61
