6

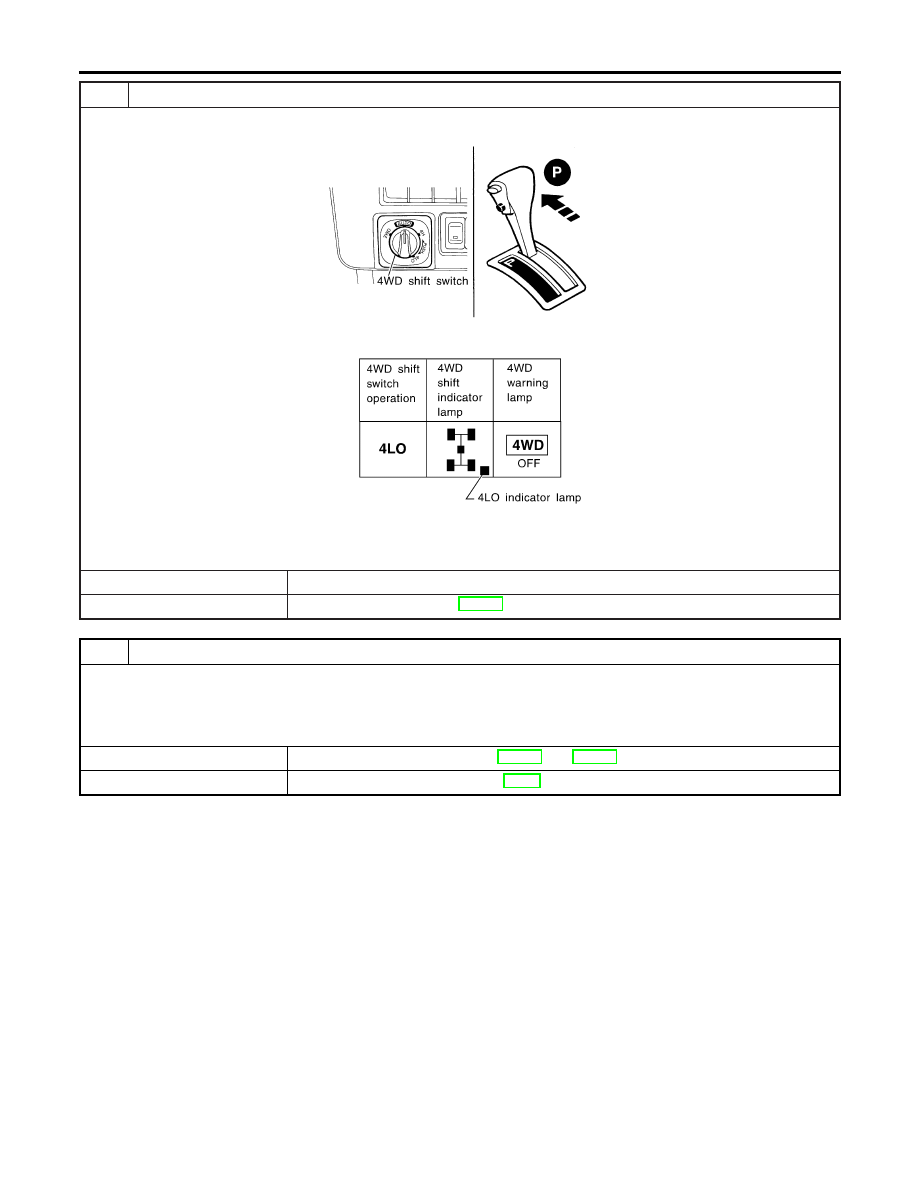

CHECK 4WD SHIFT INDICATOR LAMP

Does 4WD shift indicator lamp indicate 4LO indicator lamp turn ON when 4WD shift switch is set in “4LO”?

SMT849D

SMT770D

Yes or No

Yes

©

GO TO 7.

No

©

Go to Symptom 5. Refer to TF-104.

7

CHECK 4WD SHIFT INDICATOR LAMP (*1)

1. Set 4WD shift switch from “4LO” to “4H”.
2. Does 4LO indicator lamp flicker? (*1)
*1: While “Wait” function is operating, 4LO indicator lamp flashes.

Yes or No

Yes

©

Go to Symptom 6 and 7. Refer to TF-106 and TF-107.

No

©

Go to “3. CRUISE TEST”. Refer to TF-51.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

TF-50

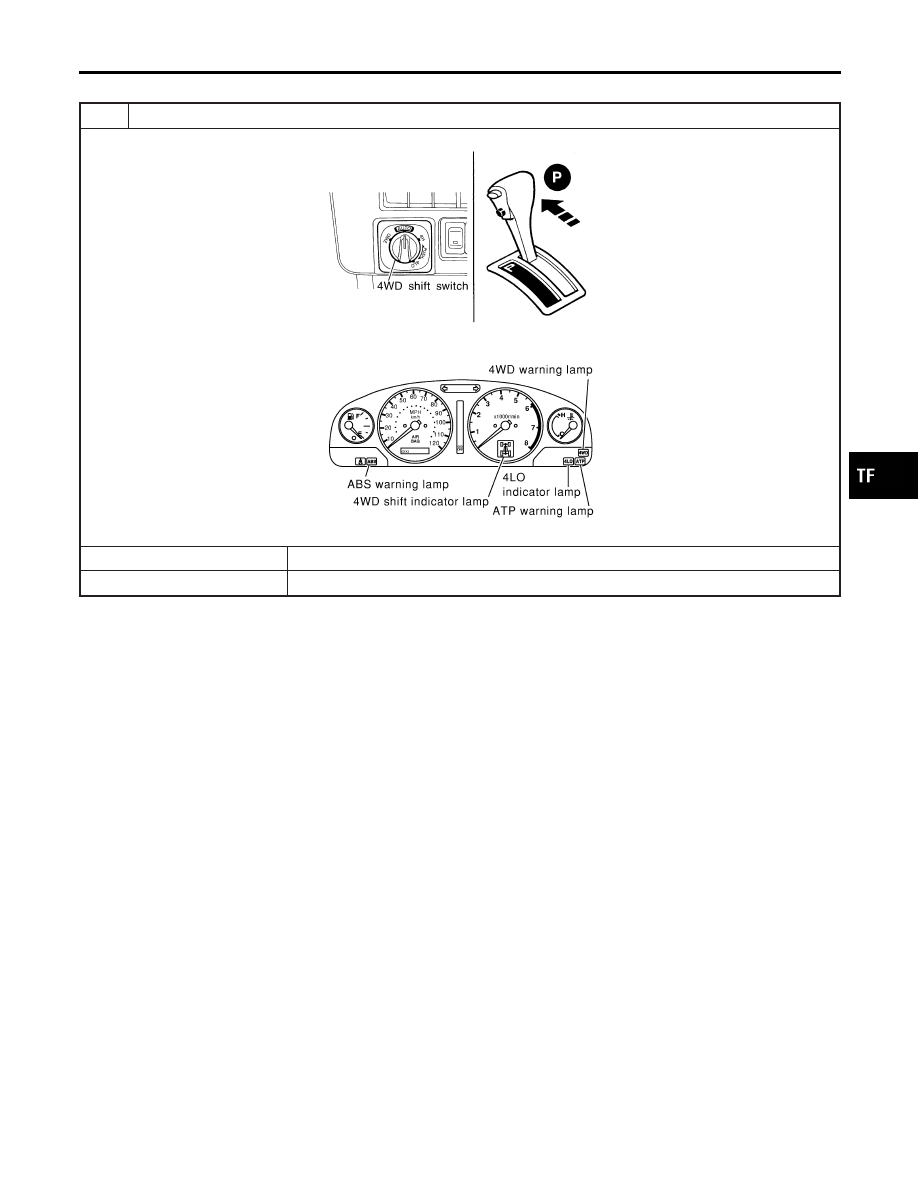

3. CRUISE TEST

=NBTF0017S04

1

INSPECTION START

SMT849D

SMT958D

WITH CONSULT-II

©

GO TO 2.

WITHOUT CONSULT-II

©

GO TO 3.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

TF-51

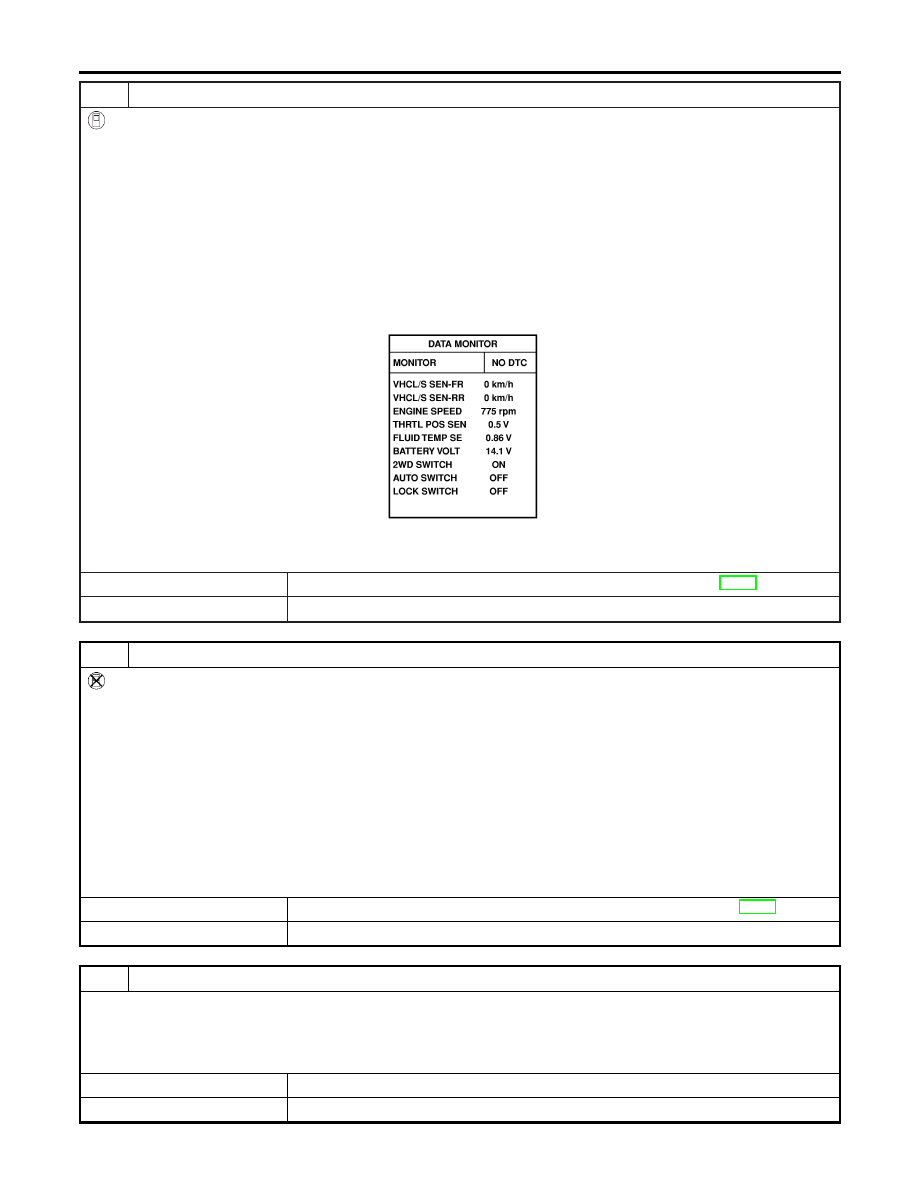

2

CHECK INPUT SIGNAL

With CONSULT-II

1. Warm up engine to normal operating temperature.
2. Park vehicle on flat surface.
3. Move A/T selector lever to “P” position.
4. Set 4WD shift switch to “4H” position.
5. Set 4WD shift switch to “AUTO” position.
6. Start engine.
7. Drive for at least 30 seconds at a speed higher than 20 km/h (12 MPH).

(Drive vehicle until “FLUID TEMP SE” exceeds 0.9V.)

8. Park vehicle on flat surface.
9. Move A/T selector lever to “P” position.
10. Set 4WD shift switch to “2WD” position.
11. Leave vehicle for at least 80 seconds with “FLUID TEMP SE” at 0.9V or less.

SMT972D

12. Is 4WD warning lamp turned ON?

Yes or No

Yes

©

Perform self-diagnosis. Refer to “Trouble Diagnosis with CONSULT-II”, TF-30.

No

©

GO TO 4.

3

CHECK INPUT SIGNAL

Without CONSULT-II

1. Warm up engine to normal operating temperature.
2. Park vehicle on flat surface.
3. Move A/T selector lever to “P” position.
4. Set 4WD shift switch to “4H” position.
5. Set 4WD shift switch to “AUTO” position.
6. Start engine.
7. Drive vehicle for at least 30 seconds at a speed higher than 20 km/h (12 MPH).
8. Park vehicle on flat surface.
9. Move A/T selector lever to “P” position.
10. Set 4WD shift switch to “2WD” position.
11. Is 4WD warning lamp turned ON?

Yes or No

Yes

©

Perform self-diagnosis. Refer to “Trouble Diagnosis without CONSULT-II”, TF-27.

No

©

GO TO 4.

4

(1) CHECK TIGHT CORNER BRAKING SYMPTOM

1. Set 4WD shift switch to “AUTO” position.
2. Drive vehicle at speed lower than 20 km/h (12 MPH) with steering wheel fully turned.
3. Does tight corner braking symptom occur?

Yes or No

Yes

©

GO TO 5.

No

©

GO TO 6.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

TF-52

5

CONFIRM SYMPTOM AGAIN

Confirm symptom and self-diagnosis again.
Refer to “Trouble Diagnosis without CONSULT-II”, TF-27 and “Trouble Diagnosis with CONSULT-II”, TF-30.

OK or NG

OK

©

GO TO 6.

NG

©

Go to Symptoms 8 and 9. Refer to TF-108, 109.

6

(2) CHECK TIGHT CORNER BRAKING SYMPTOM

1. Set 4WD shift switch to “4H” position.
2. Drive vehicle at speed lower than 20 km/h (12 MPH) with steering wheel fully turned.
3. Does tight corner braking symptom occur?

Yes or No

Yes

©

INSPECTION END

No

©

GO TO 7.

7

CONFIRM SYMPTOM AGAIN

Confirm symptom and self-diagnosis again.
Refer to “Trouble Diagnosis without CONSULT-II”, TF-27 and “Trouble Diagnosis with CONSULT-II”, TF-30.

OK or NG

OK

©

INSPECTION END

NG

©

Go to Symptoms 8 and 9. Refer to TF-108, 109.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

TF-53
