Infiniti QX4 (R50). Manual - part 561





Tool number
(Kent-Moore No.)
Tool name

Description

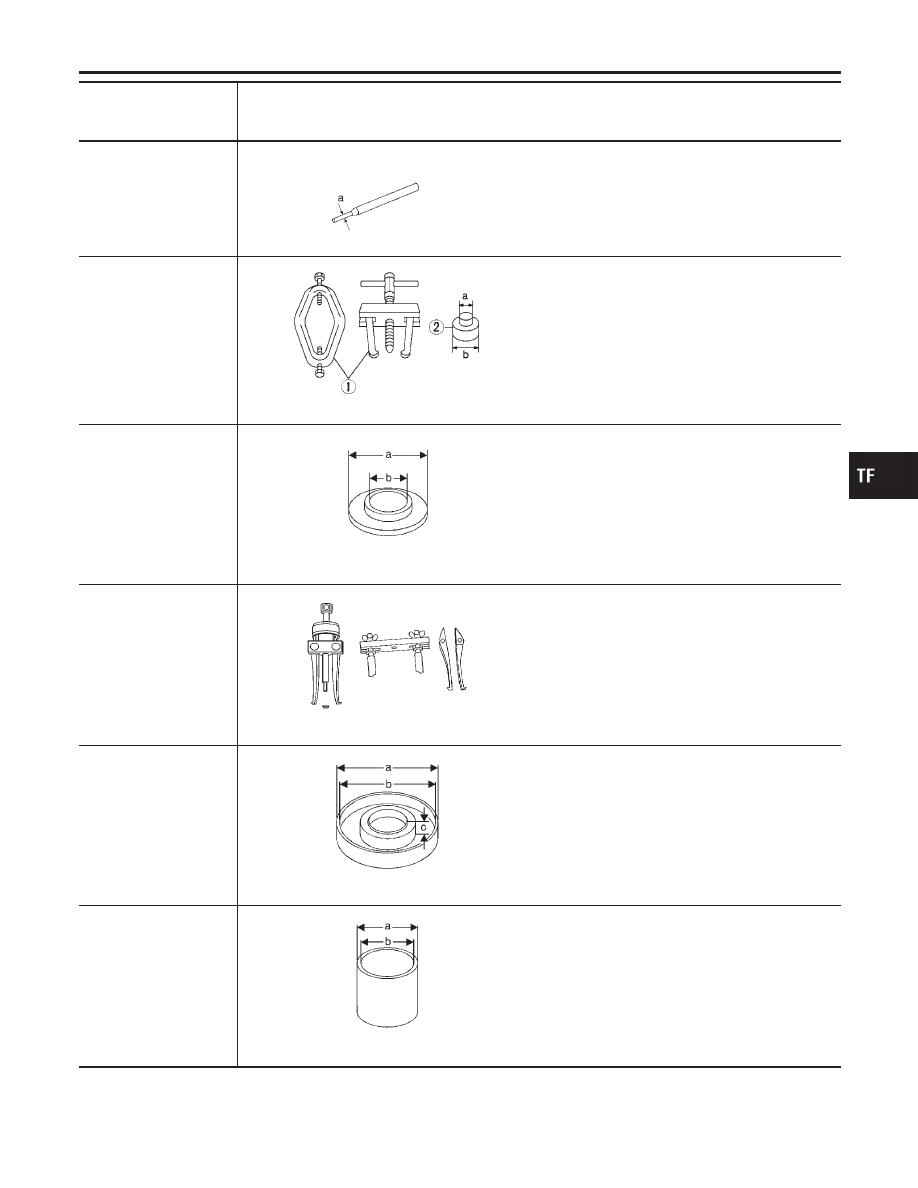

ST27863000
(

)

Support ring

NT661

Removing and installing press flange snap ring
a: 74.5 mm (2.933 in) dia.
b: 62.5 mm (2.461 in) dia.

KV40104710
(

)

Support ring

NT661

Removing and installing press flange snap ring
a: 76.3 mm (3.004 in) dia.
b: 67.9 mm (2.673 in) dia.

ST35291000
(

)

Remover

NT662

Removing mainshaft rear bearing
a: 40 mm (1.57 in) dia.
b: 29.5 mm (1.161 in) dia.
c: 22.5 mm (0.886 in) dia.

ST30090010
(

)

Remover

NT663

Removing mainshaft rear bearing
a: 165 mm (6.50 in)
b: 25 mm (0.98 in) dia.
c: M16 x P2.0

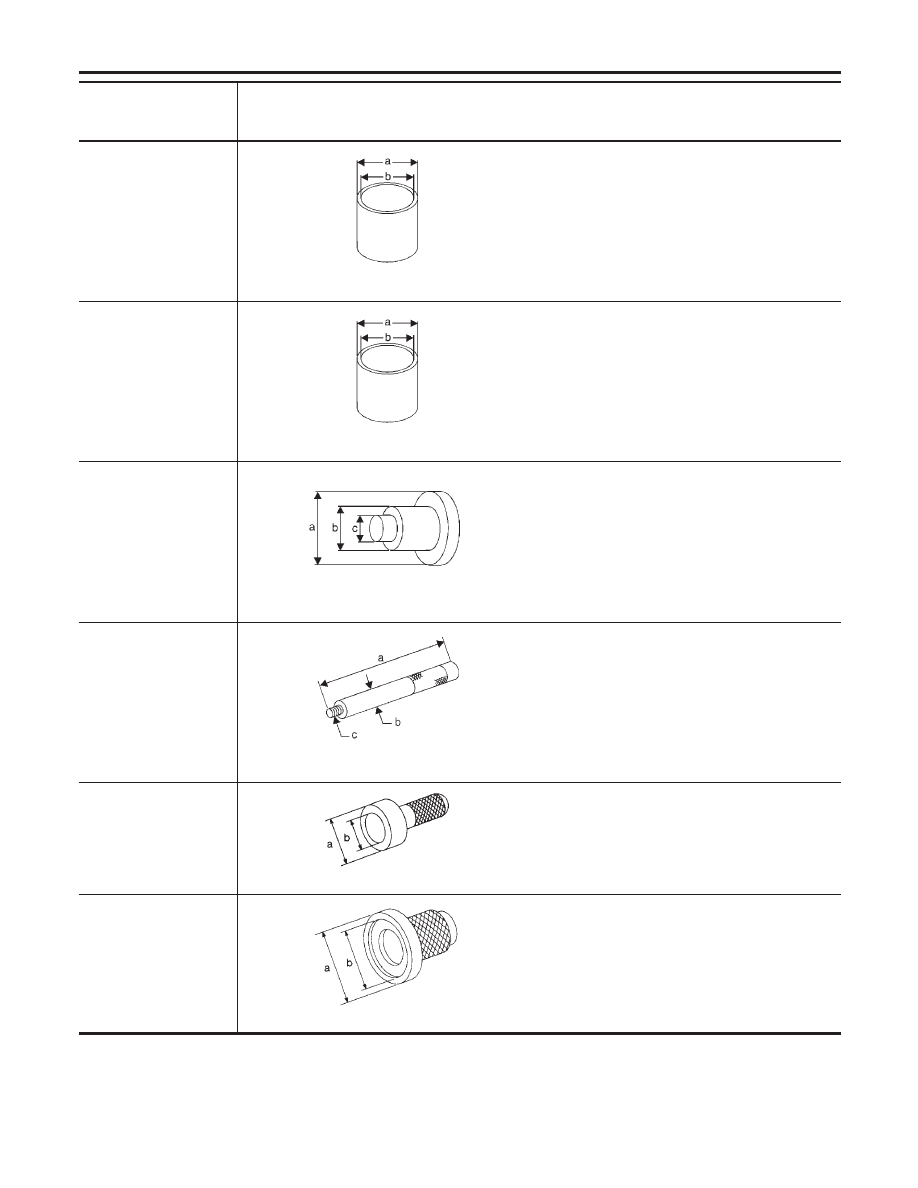

KV38100500
(

)

Drift

NT115

Installing front drive shaft oil seal
a: 80 mm (3.15 in) dia.
b: 60 mm (2.36 in) dia.

KV40100621
(J25273)
Drift

NT104

Installing mainshaft rear bearing
a: 76 mm (2.99 in) dia.
b: 69 mm (2.72 in) dia.

PREPARATION

Special Service Tools (Cont’d)

TF-6

Tool number
(Kent-Moore No.)
Tool name

Description

KV32101100
(

)

Pin punch

NT410

Removing and installing L-H fork, 2-4 fork
a: 6 mm (0.24 in) dia.

ST3306S001
(J22888-D)
Differential side bearing
puller set
1: ST33051001
(

)

Puller
2: ST33061000
(J8107-2)
Adapter

NT072

Installing mainshaft rear bearing
Removing sun gear assembly
a: 28.5 mm (1.122 in) dia.
b: 38 mm (1.50 in) dia.

ST30911000
(

)

Puller

NT664

Installing mainshaft and planetary carrier assembly
a: 98 mm (3.86 in) dia.
b: 40.5 mm (1.594 in) dia.

KV381054S0
(

)

Outer race puller

NT665

Removing rear oil seal

KV40105230
(

)

Adapter

NT666

Installing planetary carrier assembly
a: 92 mm (3.62 in) dia.
b: 86 mm (3.39 in) dia.
c: 12 mm (0.47 in)

KV40105310
(

)

Support ring

NT661

Installing planetary carrier assembly
a: 89.1 mm (3.508 in) dia.
b: 80.7 mm (3.177 in) dia.

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PREPARATION

Special Service Tools (Cont’d)

TF-7

Tool number
(Kent-Moore No.)
Tool name

Description

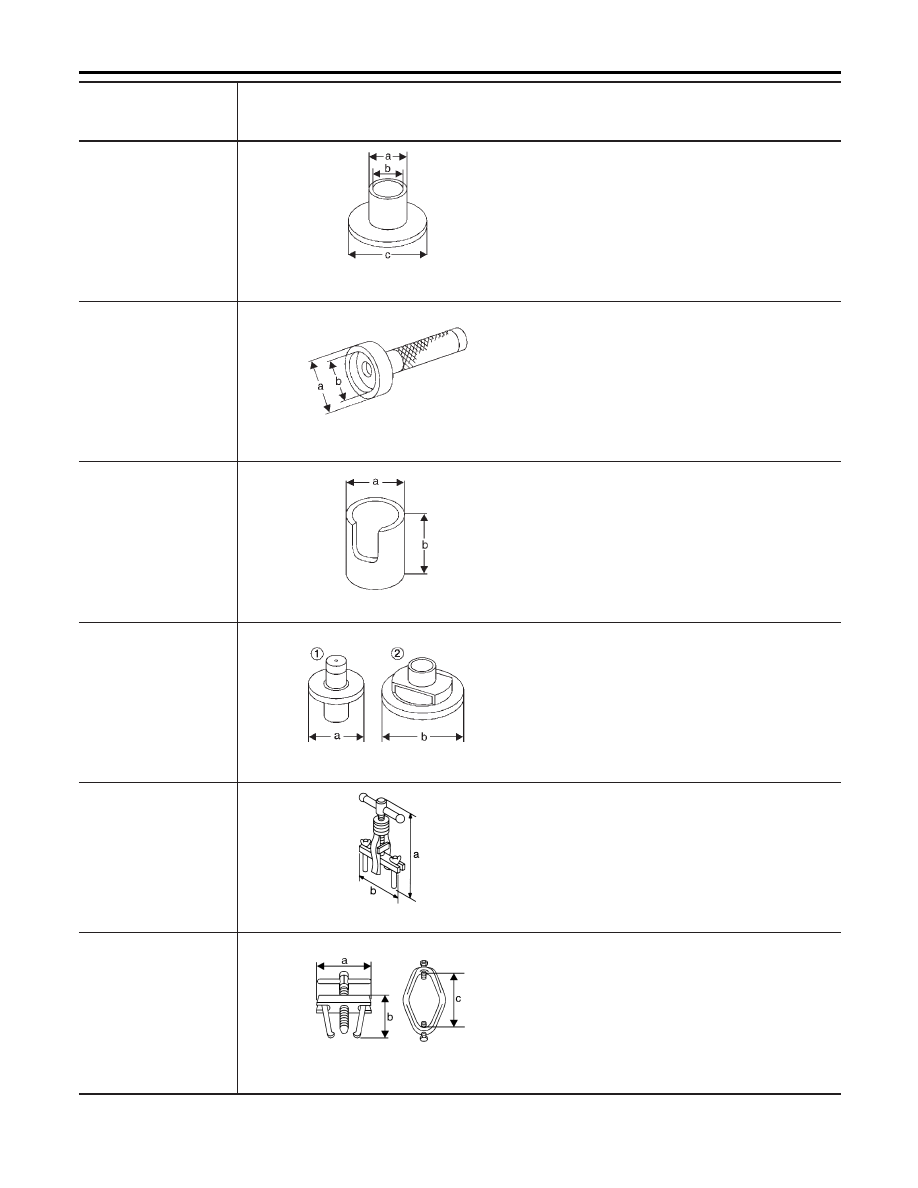

KV40105500
(

)

Support

NT667

Installing planetary carrier assembly
a: 69 mm (2.72 in) dia.
b: 52 mm (2.05 in) dia.
c: 120 mm (4.72 in) dia.

KV38100200
(

)

Drift

NT673

Installing transfer cover oil seal
a: 65 mm (2.56 in) dia.
b: 49 mm (1.93 in) dia.

KV31103300
(

)

Drift

NT668

Removing and installing press flange snap ring
a: 76.3 mm (3.004 in) dia.
b: 130 mm (5.12 in)

KV31103400
(

)

Clutch piston attachment
1 Shaft-drift
2 Guide-cylinder

NT669

Installing clutch piston
a: 88.5 mm (3.484 in) dia.
b: 158 mm (6.22 in) dia.

ST33290001
(J25810-A)
Puller

NT414

Removing center case oil seal
Removing rear oil seal
a: 250 mm (9.84 in)
b: 160 mm (6.30 in)

ST33051001
(J22888)
Puller

NT824

Removing companion flange
a: 135 mm (5.31 in)
b: 100 mm (3.94 in)
c: 170 mm (6.69 in)

PREPARATION

Special Service Tools (Cont’d)

TF-8

Tool number
(Kent-Moore No.)
Tool name

Description

(J35864)
Drift

NT671

Installing oil seal

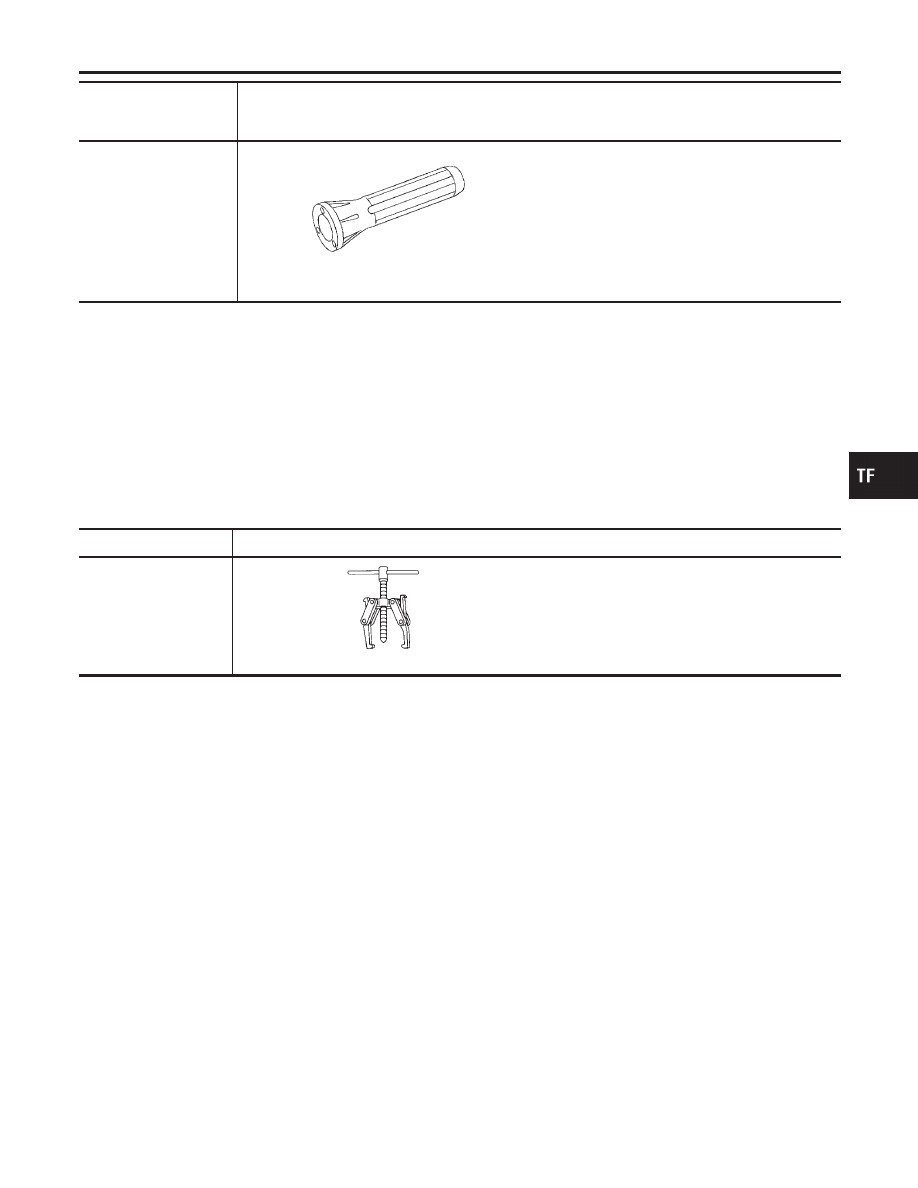

Commercial Service Tools

NBTF0005

Tool name

Description

Puller

NT077

Removing companion flange, clutch gear and
mainshaft gear bearing

GI

MA

EM

LC

EC

FE

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

PREPARATION

Special Service Tools (Cont’d)

TF-9
