Coil Spring and Shock Absorber

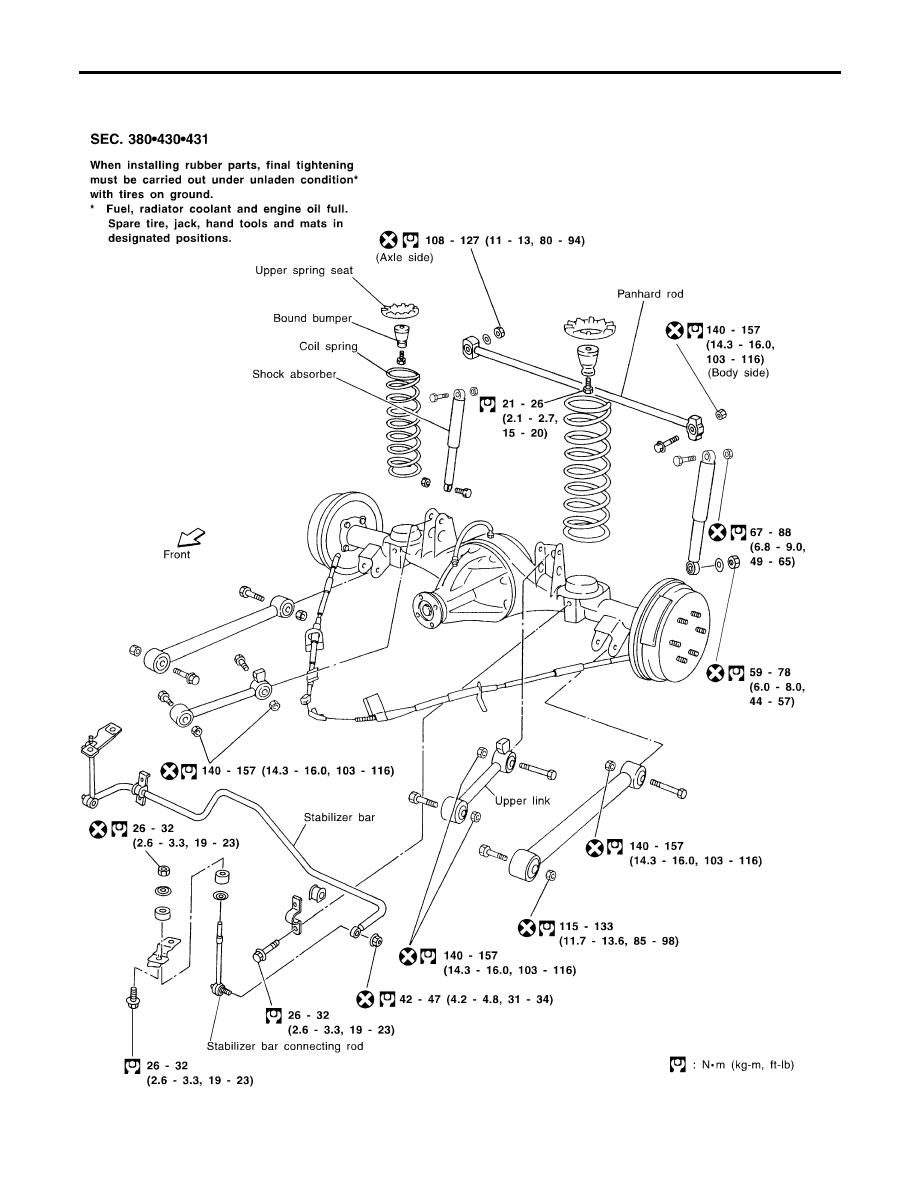

COMPONENTS

NBSU0027

SSU041

REAR SUSPENSION

Coil Spring and Shock Absorber

SU-18

SRA645A

REMOVAL AND INSTALLATION

NBSU0028

Refer to “Removal and Installation”, “REAR SUSPENSION”,
SU-17.

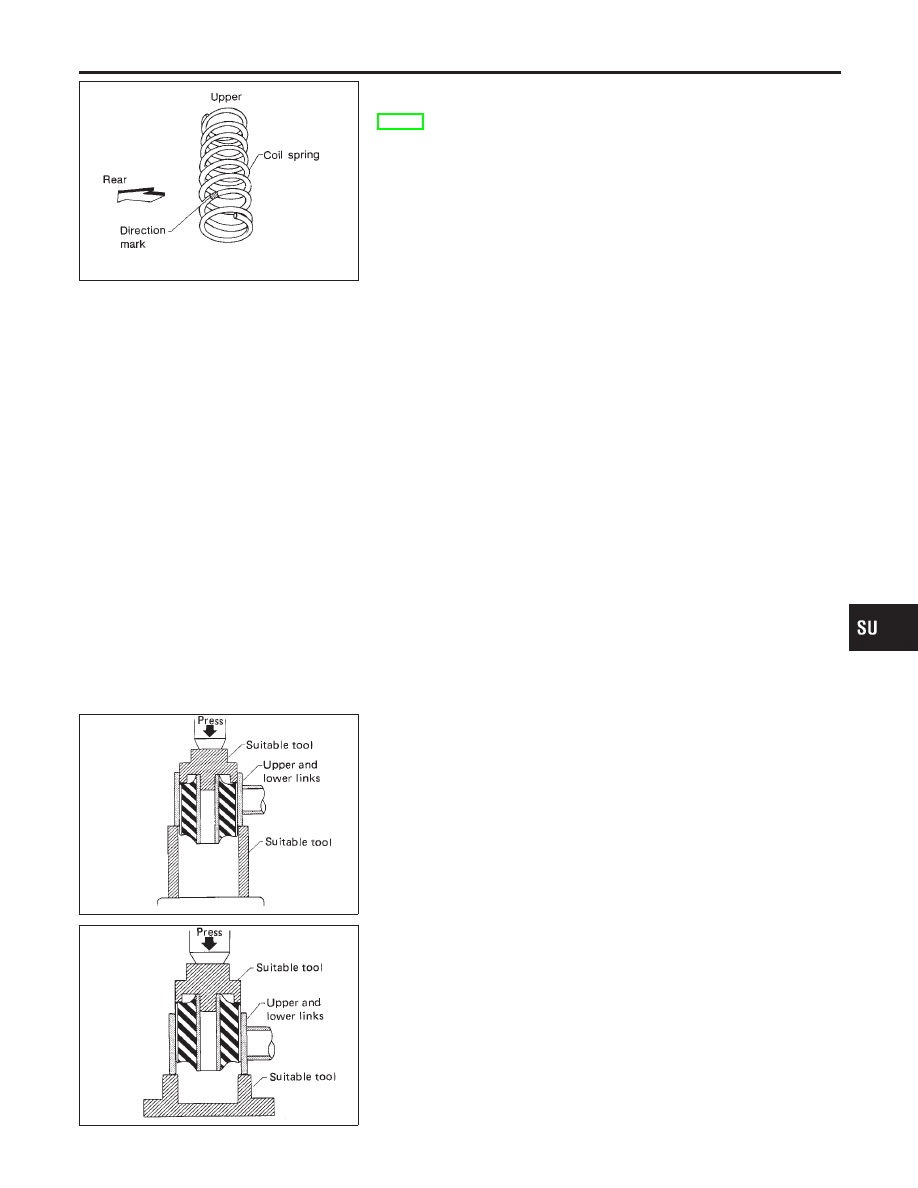

When installing coil spring, pay attention to its direction.
Be sure spring rubber seat is not twisted and has not slipped
off when installing coil spring.

INSPECTION

NBSU0029

I

Check coil spring for yield, deformation and cracks.

I

Check shock absorber for oil leakage, cracks and deformation.

I

Check all rubber parts for wear, cracks and deformation.
Replace if necessary.

Upper Link, Lower Link and Panhard Rod

INSPECTION

NBSU0030

Check for cracks, distortion and other damage. Replace if
necessary.

SRA898

BUSHING REPLACEMENT

NBSU0031

Check for cracks and other damage. Replace with suitable tool if
necessary.

I

Remove bushing with suitable tool.

SRA900

When installing bushing, apply a coat of 1% soapy water to
outer wall of bushing.
Always install new bushing.
Do not tap end face of bushing directly with a hammer.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

BR

ST

RS

BT

HA

SC

EL

IDX

REAR SUSPENSION

Coil Spring and Shock Absorber (Cont’d)

SU-19

INSTALLATION

NBSU0032

When installing each link, pay attention to direction of nuts
and bolts.
When installing each rubber part, final tightening must be car-
ried out under unladen condition with tires on ground.

SRA766A

Stabilizer Bar

REMOVAL AND INSTALLATION

NBSU0033

I

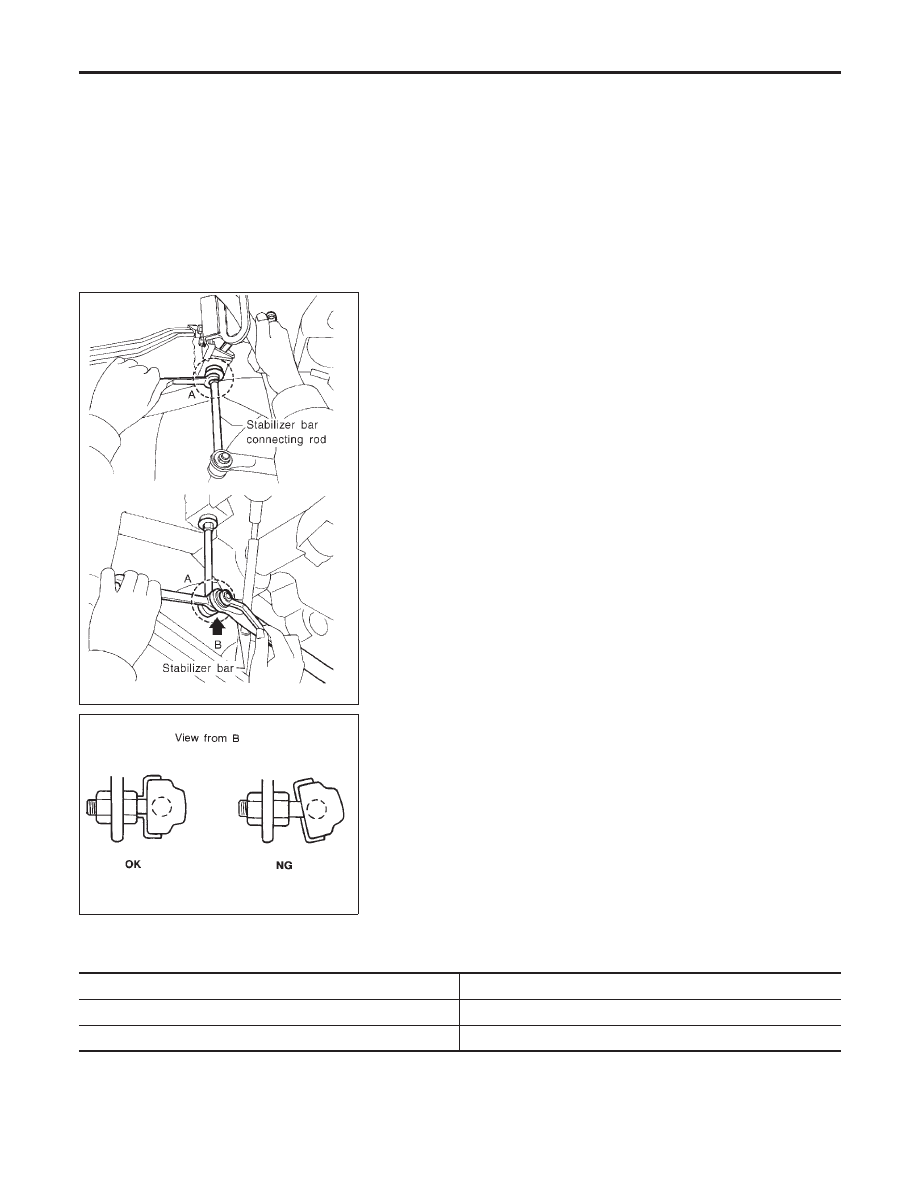

When removing and installing stabilizer bar, fix portion A.

SFA449BA

I

Install stabilizer bar with ball joint socket properly placed.

Service Data and Specifications (SDS)

GENERAL SPECIFICATIONS (REAR)

NBSU0034

Suspension type

5-link type rigid with coil spring

Shock absorber type

Double-acting hydraulic

Stabilizer

Standard equipment

REAR SUSPENSION

Upper Link, Lower Link and Panhard Rod (Cont’d)

SU-20

TRANSFER

SECTION

TF

CONTENTS

PRECAUTIONS ...............................................................3

Supplemental Restraint System (SRS)

″

AIR

BAG

″

and

″

SEAT BELT PRE-TENSIONER

″

...............3

Precautions ..................................................................3
Service Notice..............................................................4
Wiring Diagrams and Trouble Diagnosis.....................4

PREPARATION ...............................................................5

Special Service Tools ..................................................5
Commercial Service Tools ...........................................9

ALL-MODE 4WD SYSTEM ...........................................10

Cross-sectional View .................................................10
Control System .......................................................... 11

ALL-MODE 4WD TRANSFER BASIC CONTROL

........12

HYDRAULIC CONTROL CIRCUITS

...........................12

OUTLINE

................................................................12

CONTROL SYSTEM DIAGRAM

................................13

INDICATIONS OF 4WD WARNING LAMP

..................13

Location of Electrical Parts........................................14
Description of Electrical Parts ...................................15

TRANSFER MOTOR

................................................15

WAIT DETECTION SWITCH

.....................................15

2-4WD SHIFT SOLENOID VALVE

.............................16

LINE PRESSURE SWITCH

.......................................16

Circuit Diagram for Quick Pinpoint Check.................17
Wiring Diagram - TF -................................................18

ON BOARD DIAGNOSTIC SYSTEM
DESCRIPTION ...............................................................27

Trouble Diagnosis without CONSULT-II ....................27

DESCRIPTION

........................................................27

SELF-DIAGNOSTIC PROCEDURE

............................28

INDICATIONS OF 4WD WARNING LAMP

..................29

Trouble Diagnosis with CONSULT-II .........................30

SELF-DIAGNOSIS

...................................................30

SELF-DIAGNOSTIC ITEMS

......................................31

DATA MONITOR

......................................................33

DATA MONITOR ITEMS

...........................................34

REFERENCE VALUE IN DATA MONITOR MODE

......36

WORK SUPPORT

....................................................38

CLUTCH FORCE RELEASE LIMIT ADJUSTMENT

.....39

TROUBLE DIAGNOSIS - INTRODUCTION..................41

Introduction ................................................................41

DESCRIPTION

........................................................41

DIAGNOSTIC WORKSHEET

.....................................41

Work Flow..................................................................43

HOW TO PERFORM TROUBLE DIAGNOSES FOR
QUICK AND ACCURATE REPAIR

.............................43

TROUBLE DIAGNOSIS - BASIC INSPECTION ...........44

Listen to Customer Complaints .................................44
Transfer Fluid Check .................................................44
Road Test...................................................................44

PREPARATION FOR ROAD TEST

............................44

1. CHECK BEFORE ENGINE IS STARTED

...............45

2. CHECK AT IDLE

..................................................47

3. CRUISE TEST

.....................................................51

TROUBLE DIAGNOSIS - GENERAL
DESCRIPTION ...............................................................54

Transfer Control Unit Terminals and Reference
Value ..........................................................................54

REMOVAL AND INSTALLATION OF TRANSFER
CONTROL UNIT

......................................................54

INSPECTION OF TRANSFER CONTROL UNIT

..........54

TRANSFER CONTROL UNIT INSPECTION TABLE

....55

VEHICLE SPEED SENSOR (FRONT
REVOLUTION SENSOR) ..............................................61

Diagnostic Procedure ................................................61

4WD SOLENOID VALVE...............................................64

Diagnostic Procedure ................................................64

2-4WD SHIFT SOLENOID VALVE AND 4WD
SHIFT SWITCH..............................................................66

Diagnostic Procedure ................................................66

TRANSFER MOTOR AND TRANSFER MOTOR
RELAY ...........................................................................70

Diagnostic Procedure ................................................70

TRANSFER FLUID TEMPERATURE SENSOR............73

Diagnostic Procedure ................................................73

ATP SWITCH, WAIT DETECTION SWITCH AND
NEUTRAL-4LO SWITCH...............................................76

Diagnostic Procedure ................................................76

CLUTCH PRESSURE SWITCH ....................................80

Diagnostic Procedure ................................................80
