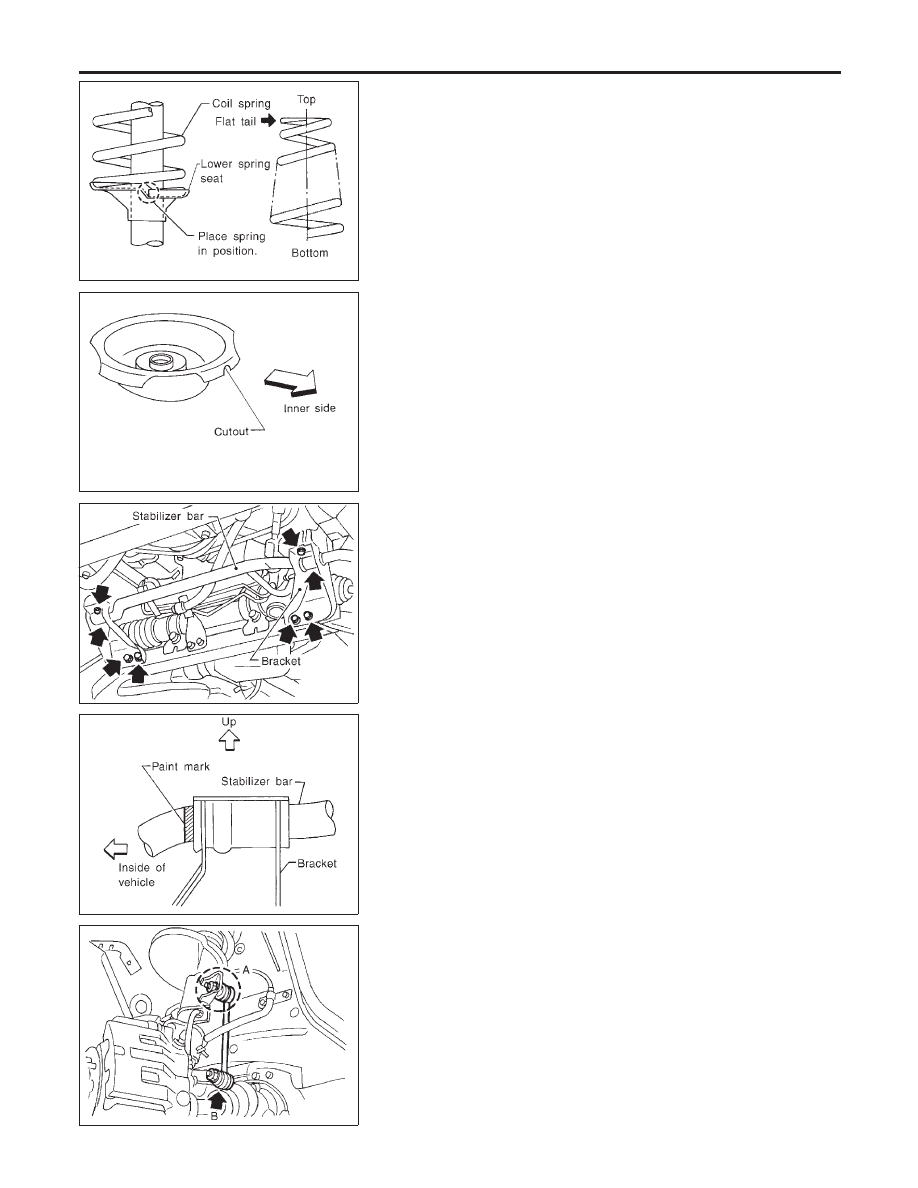

When installing coil spring on strut, it must be positioned as
shown in the figure at left.

SFA664AA

I

Install upper spring seat with its cutout facing the inner side of
vehicle.

SFA767B

Stabilizer Bar

REMOVAL AND INSTALLATION

NBSU0012

I

Remove stabilizer bar and connecting rod.

SFA768B

I

When installing stabilizer, make sure that paint mark and
bracket face in their correct directions.

SFA769B

I

When removing and installing stabilizer bar fix portion A.

FRONT SUSPENSION

Coil Spring and Strut Assembly (Cont’d)

SU-10

SFA449BA

I

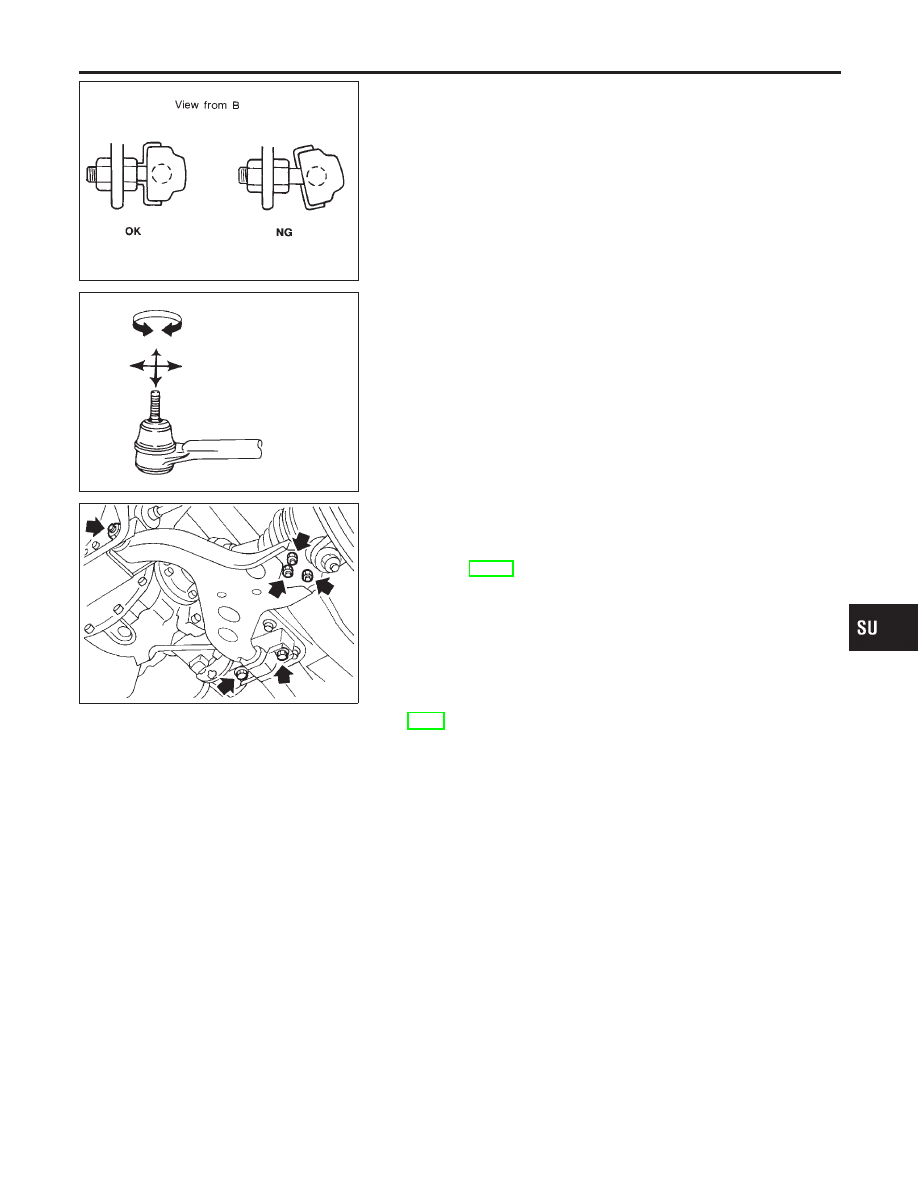

Install stabilizer bar with ball joint socket properly placed.

ARA027

INSPECTION

NBSU0013

I

Check stabilizer for deformation and cracks. Replace if neces-
sary.

I

Check rubber bushings for deterioration and cracks. Replace
if necessary.

I

Check ball joint can rotate in all directions. If movement is not
smooth and free, replace stabilizer bar connecting rod.

SFA757B

Transverse Link and Lower Ball Joint

REMOVAL AND INSTALLATION

NBSU0014

1.

Separate drive shaft from knuckle.
Refer to AX-10, “Drive Shaft”.

2.

Separate lower ball joint stud from knuckle.

3.

Remove lower ball joint assembly from transverse link.

4.

Remove transverse link.

5.

During installation, final tightening must be carried out at curb
weight with tires on ground.

6.

After installation, check wheel alignment.
Refer to “FRONT WHEEL ALIGNMENT”, “On-vehicle Service”,
SU-6.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT SUSPENSION

Stabilizer Bar (Cont’d)

SU-11

INSPECTION

=NBSU0015

Transverse Link

NBSU0015S01

I

Check transverse link for damage, cracks and deformation.
Replace it if necessary.

I

Check rubber bushing for damage, cracks and deformation.
Replace transverse link if necessary.

SFA858AA

Lower Ball Joint

NBSU0015S02

I

Check ball joint for excessive play. Replace lower ball joint
assembly if any of the following exists:

−

Ball stud is worn.

−

Joint is hard to swing.

−

Play in axial direction is excessive.

Before checking, turn ball joint at least 10 revolutions so that ball
joint is properly broken in.

Swinging force “A”:
(measuring point: cotter pin hole of ball stud)

Refer to SDS, SU-13.

Turning torque “B”:

Refer to SDS, SU-13.

Vertical end play “C”:

Refer to SDS, SU-13.

Check dust cover for damage. Replace it and cover clamp if nec-
essary.

FRONT SUSPENSION

Transverse Link and Lower Ball Joint (Cont’d)

SU-12

Service Data and Specifications (SDS)

GENERAL SPECIFICATIONS (FRONT)

=NBSU0016

Suspension type

Independent macpherson strut with coil spring

Strut type

Double-acting hydraulic

Stabilizer bar

Standard equipment

WHEEL ALIGNMENT (UNLADEN*1)

NBSU0017

Unit: Degree minute (Decimal degree)

Applied model

All

Camber

Minimum

−0°35

′

(−0.58°)

Nominal

0°10

′

(0.17°)

Maximum

0°55

′

(0.92°)

Left and right differ-
ence

45

′

(0.75°) or less

Caster

Minimum

2°15

′

(2.25°)

Nominal

3°00

′

(3.00°)

Maximum

3°45

′

(3.75°)

Left and right differ-
ence

45

′

(0.75°) or less

Kingpin inclination

Minimum

13°35

′

(13.58°)

Nominal

14°20

′

(14.33°)

Maximum

15°05

′

(15.08°)

Total toe-in

Distance (A - B)

Minimum

1 mm (0.04 in)

Nominal

2 mm (0.08 in)

Maximum

3 mm (0.12 in)

Angle (left plus right)

Minimum

5

′

(0.08°)

Nominal

10

′

(0.17°)

Maximum

15

′

(0.25°)

Wheel turning angle

Full turn*2

Inside

Minimum

30°00

′

(30.00°)

Nominal

33°00

′

(33.00°)

Maximum

34°00

′

(34.00°)

Outside

Minimum

28°00

′

(28.00°)

Nominal

31°00

′

(31.00°)

Maximum

32°00

′

(32.00°)

*1: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.
*2: On power steering models, wheel turning force (at circumference of steering wheel) of 98 to 147 N (10 to 15 kg, 22 to 33 lb) with
engine idle.

LOWER BALL JOINT

NBSU0018

Swinging force “A”
(Measuring point: cotter pin hole of ball stud)

7.8 - 76.5 N (0.8 - 7.8 kg, 1.8 - 17.2 lb)

Turning torque “B”

0.5 - 4.9 N·m (5 - 50 kg-cm, 4.3 - 43.4 in-lb)

Vertical end play “C”

0 mm (0 in)
