Infiniti QX4 (R50). Manual - part 547

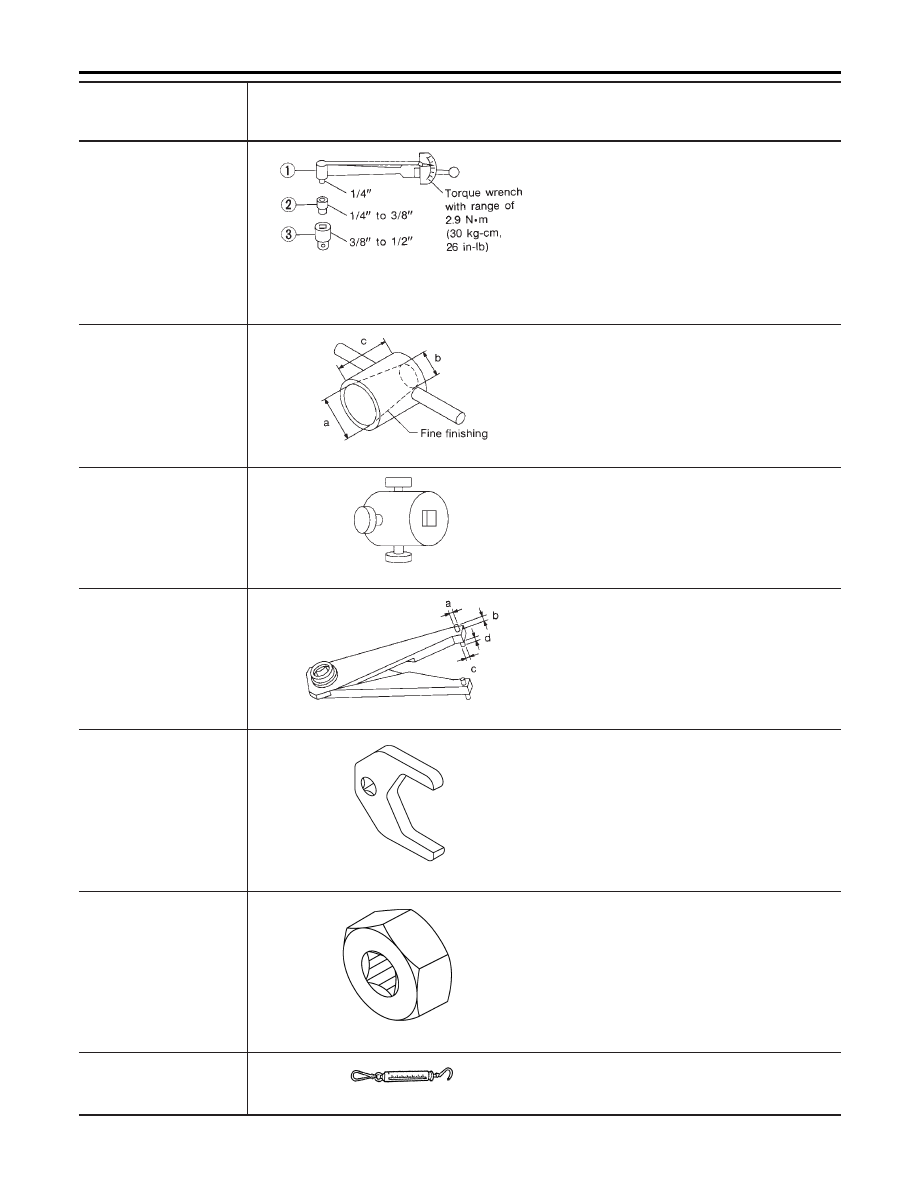

Tool number
(Kent-Moore No.)
Tool name

Description

ST3127S000
(See J25765-A)
1 GG91030000
(J25765-A)
Torque wrench
2 HT62940000
(

—

)

Socket adapter
3 HT62900000
(

—

)

Socket adapter

NT541

Measuring turning torque

KV48104400
(

—

)

Rack seal ring reformer

NT550

Reforming teflon ring
a: 50 mm (1.97 in) dia.
b: 36 mm (1.42 in) dia.
c: 100 mm (3.94 in)

KV48103400
(

—

)

Torque adapter

NT236

Measuring steering transfer gear rotating
torque

KV48104200
(

—

)

Rear cover wrench

NT540

Removing and installing gear housing end
cover
a: 4 mm (0.16 in) dia.
b: 5 mm (0.20 in)
c: 3 mm (0.12 in) dia.
d: 5 mm (0.20 in)

(J43995)
Steering lock nut wrench

NT838

Adjusting steering pinion rotating torque

(J43996)
Steering rack adjustment
wrench

NT839

Adjusting steering pinion rotating torque

(J-44372)
Spring gauge

LST024

Measuring steering wheel turning force

PREPARATION

Special Service Tools (Cont’d)

ST-4

Tool number
(Kent-Moore No.)
Tool name

Description

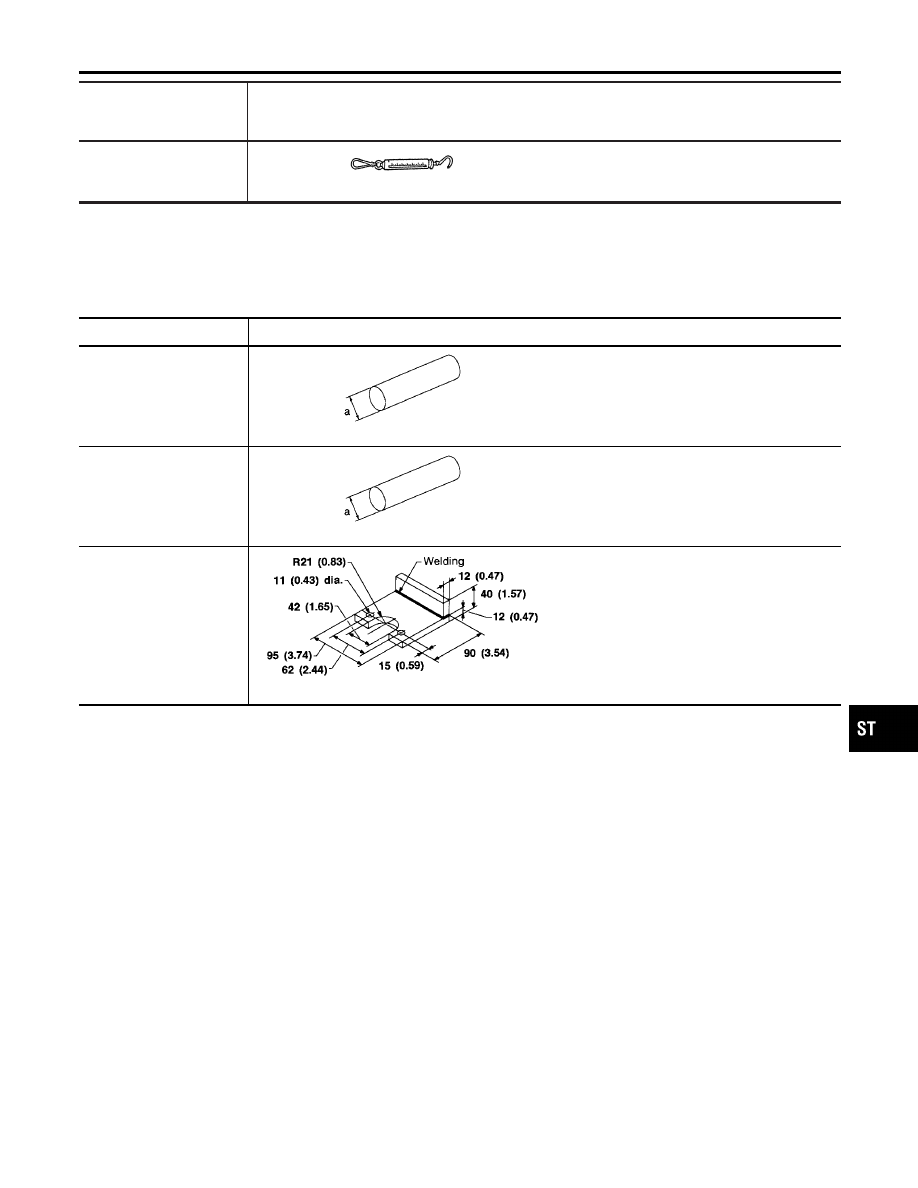

(J-44183-A)
Spring gauge

LST025

Measuring rack sliding force

Commercial Service Tools

NBST0004

Tool name

Description

Rear oil seal drift

NT063

Installing rear oil seal
a: 28 mm (1.10 in) dia.

Pinion oil seal drift

NT063

Installing pinion oil seal
a: 40 mm (1.57 in) dia.

Oil pump attachment

NT179

Disassembling and assembling oil pump
Unit: mm (in)

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

RS

BT

HA

SC

EL

IDX

PREPARATION

Special Service Tools (Cont’d)

ST-5

NBST0043

NVH

T

roubleshooting

Chart

NBST0043S01

Use

the

chart

below

to
help

you

find

the

cause

of
the

symptom.

If

necessary

,

repair

or
replace

these

parts.

Reference

page

ST-8

ST-9

ST-21

ST-21

ST-21

ST-8

ST-7

ST-9

MA-13

—

ST-13

ST-8

ST-13

ST-13

ST-17

PD-3

PD-3

AX-3

AX-3

SU-3

SU-3

SU-3

BR-6

Possible

cause

and

SUSPECTED

P

A

R

T

S

Fluid level

Air in hydraulic system

Tie-rod ball joint swinging force

Tie-rod ball joint rotating torque

Tie-rod ball joint end play

Steering gear fluid leakage

Steering wheel play

Steering gear rack sliding force

Drive belt looseness

Improper steering wheel

Improper installation or looseness or tilt lock lever

Mounting rubber deterioration

Steering column deformation or damage

Improper installation or looseness of steering column

Steering linkage looseness

PROPELLER SHAFT

DIFFERENTIAL

DRIVE SHAFT

AXLE

SUSPENSION

TIRES

ROAD WHEEL

BRAKES

Symp-

tom

STEERING

Noise

×××××××××

××××××××

Shake

×××

×

××××××

V

ibration

×××××

×

××××

Shimmy

×××

×

×××××

Judder

×

×

×××××

×

:

Applicable

NOISE,

V

IBRATION

AND

HARSHNESS

(NVH)

T

ROUBLESHOOTING

NVH

T

roubleshooting

Chart

ST-6

SST489B

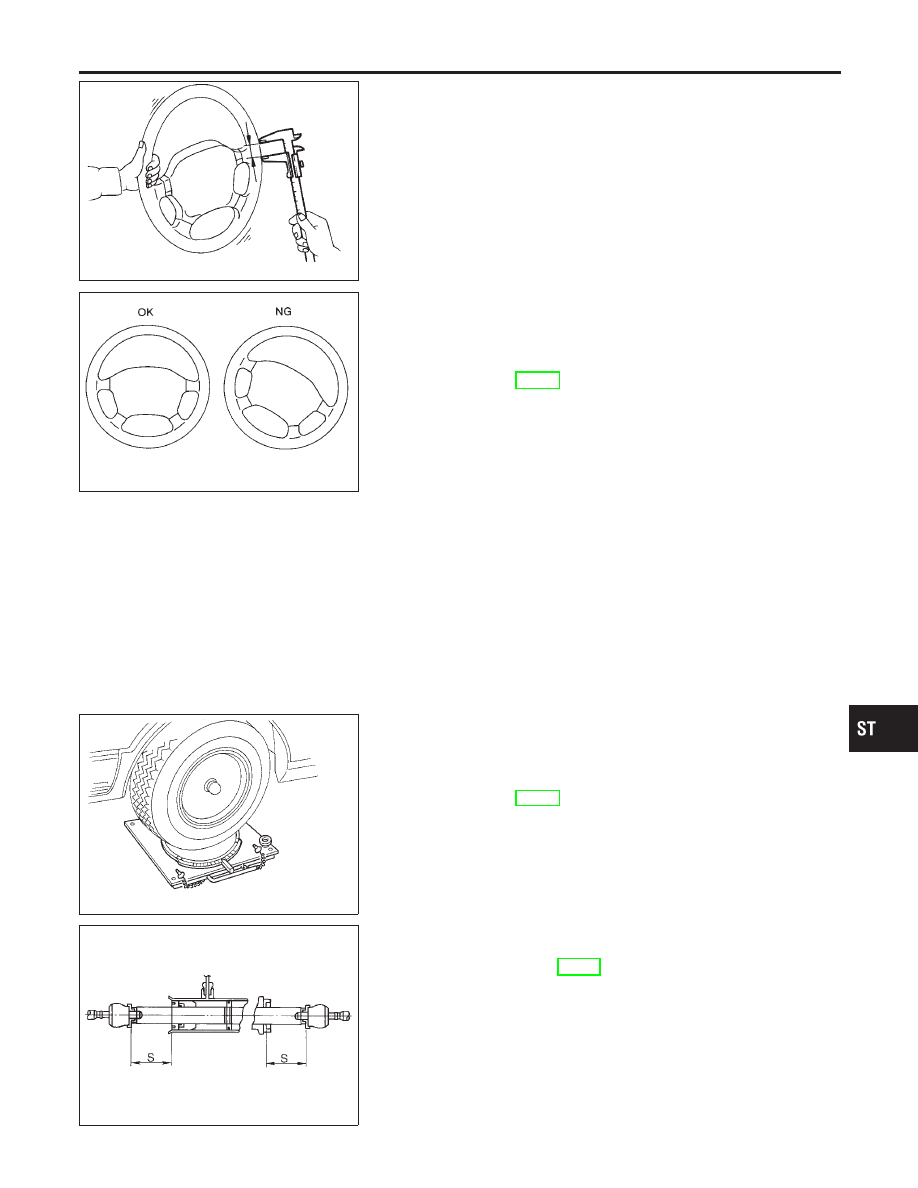

Checking Steering Wheel Play

NBST0005

1.

With wheels in a straight-ahead position, check steering wheel
play.

Steering wheel play:

35 mm (1.38 in) or less

2.

If it is not within specification, check the following for loose or
worn components.

Steering gear assembly
Steering column
Front suspension and axle

SST490BA

Checking Neutral Position on Steering Wheel

NBST0006

PRE-CHECKING

NBST0006S01

I

Make sure that wheel alignment is correct.

Wheel alignment:

Refer to SU-13, “Wheel Alignment”.

I

Verify that the steering gear is centered before removing the
steering wheel.

CHECKING

NBST0006S02

1.

Check that the steering wheel is in the neutral position when
driving straight ahead.

2.

If it is not in the neutral position, remove the steering wheel and
reinstall it correctly.

3.

If the neutral position is between two teeth, loosen tie-rod lock
nuts. Turn the tie-rods by the same amount in opposite direc-
tions on both left and right sides.

SMA127

Front Wheel Turning Angle

NBST0007

1.

Rotate steering wheel all the way right and left; measure turn-
ing angle.

Turning angle of full turns:

Refer to SU-13, “Wheel Alignment”.

SST651C

2.

If it is not within specification, check rack stroke.

Rack stroke “S”:

Refer to SDS (ST-33).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

RS

BT

HA

SC

EL

IDX

ON-VEHICLE SERVICE

Checking Steering Wheel Play

ST-7
