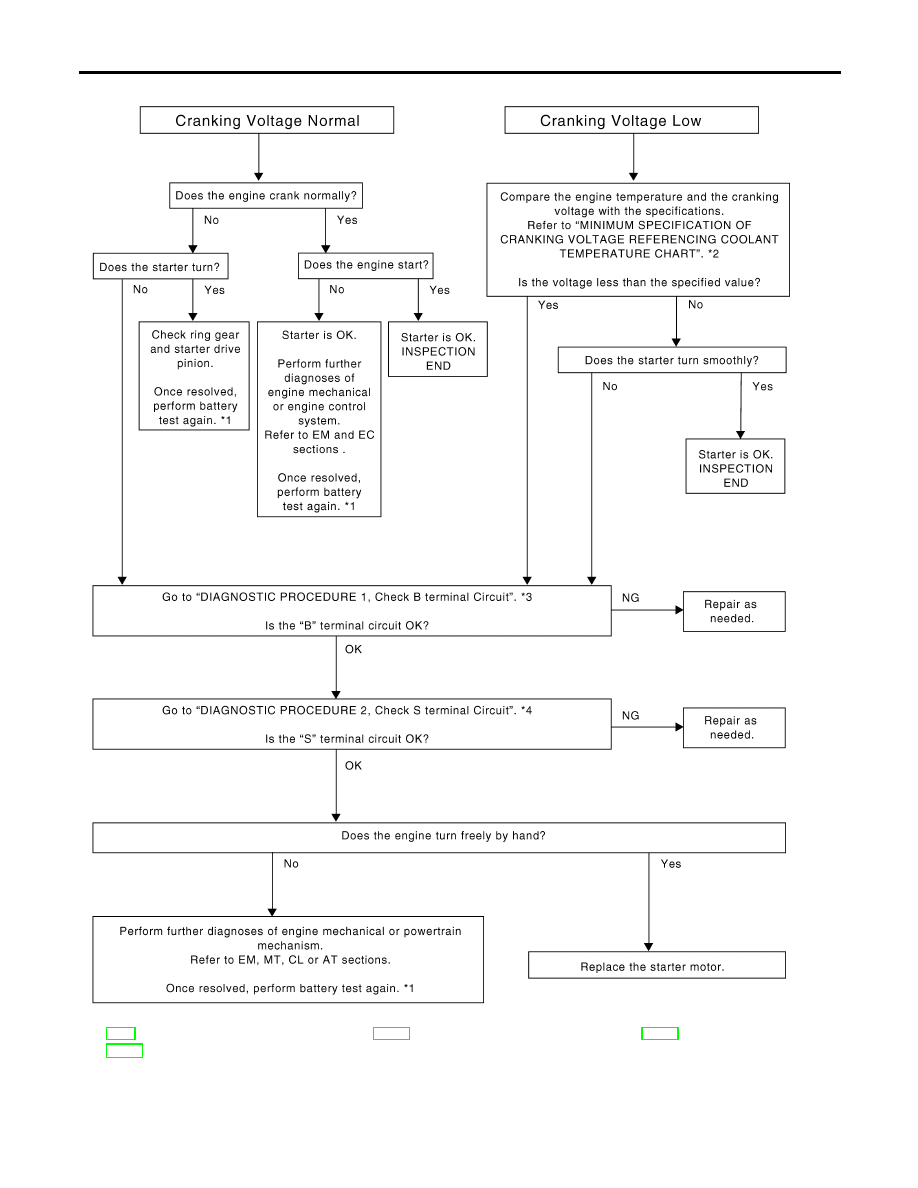

WORK FLOW

NBSC0019S02

SEL411X

*1

SC-7

*2

SC-17

*3

SC-15

*4

SC-17

STARTING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-14

DIAGNOSTIC PROCEDURE 1

NBSC0019S03

Check “B” Terminal Circuit

NBSC0019S0301

1

CHECK POWER SUPPLY FOR STARTER MOTOR “B” TERMINAL

1. Remove the fuel pump fuse.
2. Crank or start the engine (where possible) until the fuel pressure is released.
3. Turn the ignition OFF.
4. Check that the starter motor terminal 1 connection is clean and tight.

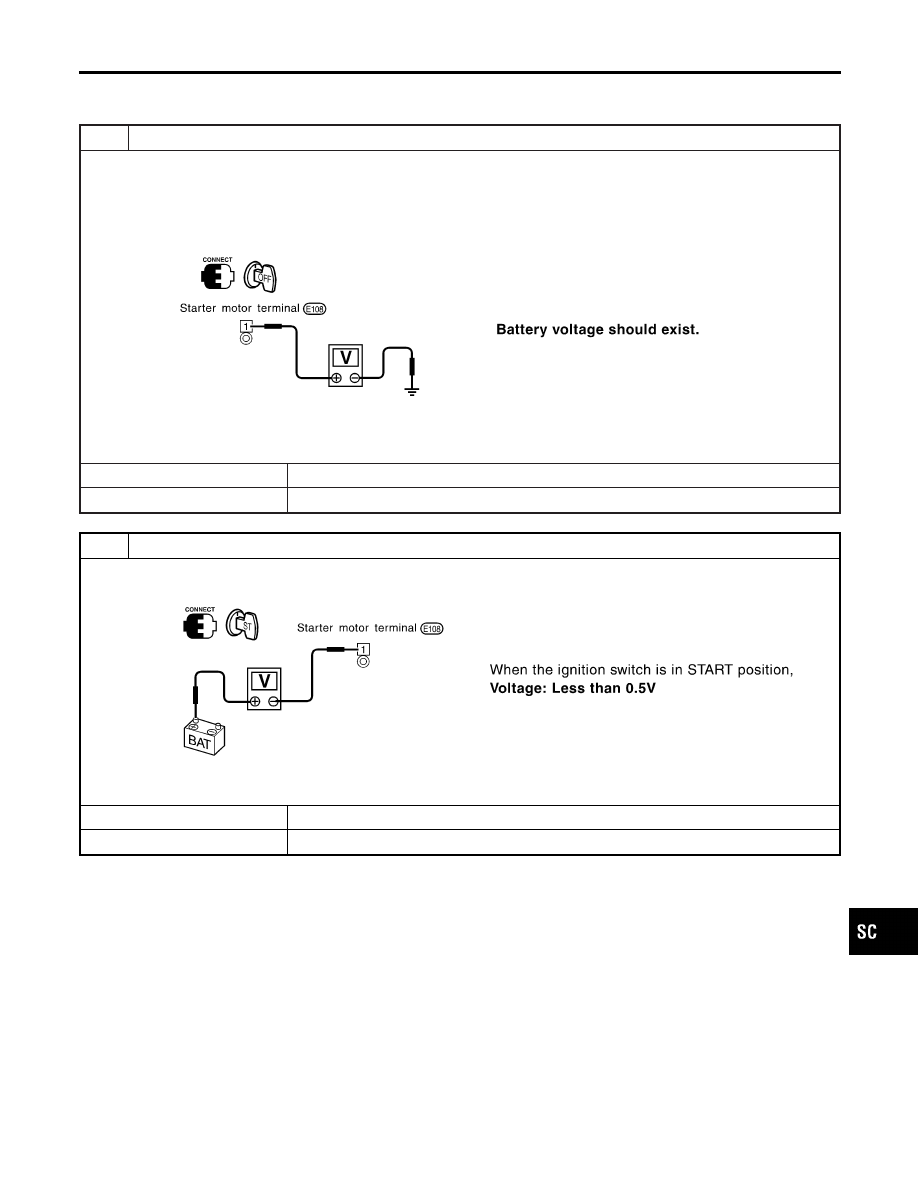

5. Check voltage between starter motor terminal 1 and ground using a digital circuit tester.

SEL412X

OK or NG

OK

©

GO TO 2.

NG

©

Check harness between the battery and the starter motor for open circuit.

2

CHECK BATTERY CABLE CONNECTION QUALITY (VOLTAGE DROP TEST)

1. Check voltage between starter motor terminal 1 and battery positive terminal using a digital circuit tester.

SEL413X

OK or NG

OK

©

GO TO 3.

NG

©

Check harness between the battery and the starter motor for poor continuity.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

EL

IDX

STARTING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-15

3

CHECK STARTER MOTOR GROUND CIRCUIT (VOLTAGE DROP TEST)

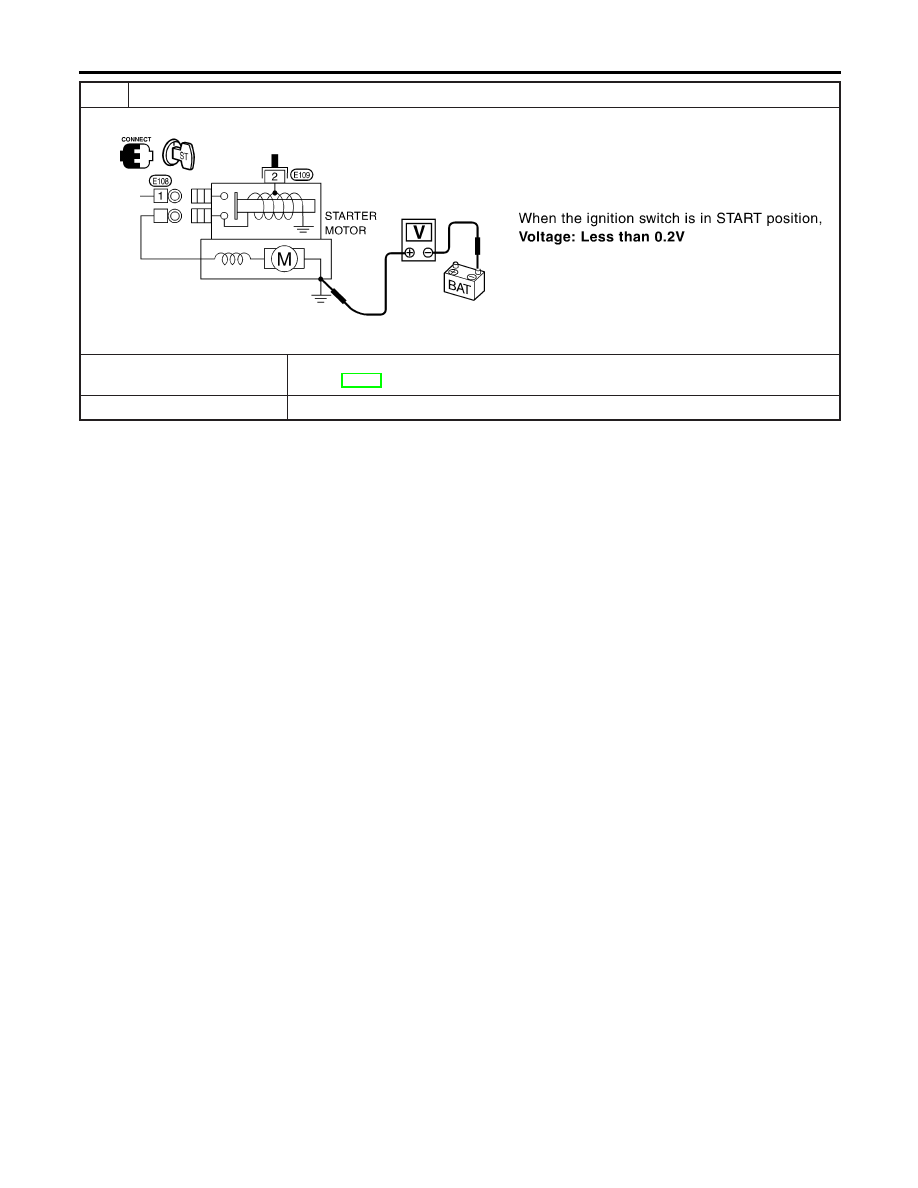

1. Check voltage between starter motor case and battery negative terminal using a digital circuit tester.

SEL414X

OK or NG

OK

©

Starter motor “B” terminal circuit is OK. Further inspection necessary. Refer to “WORK
FLOW”, SC-14.

NG

©

Check the starter motor case and ground for poor continuity.

STARTING SYSTEM

Trouble Diagnoses with Battery/Starting/Charging System Tester (Cont’d)

SC-16

DIAGNOSTIC PROCEDURE 2

=NBSC0019S04

Check “S” Terminal Circuit

NBSC0019S0401

1

CHECK POWER SUPPLY FOR STARTER MOTOR “S” TERMINAL

1. Remove the fuel pump fuse.
2. Crank or start the engine (where possible) until the fuel pressure is released.
3. Turn the ignition OFF.
4. Disconnect starter motor terminal 2 connector.

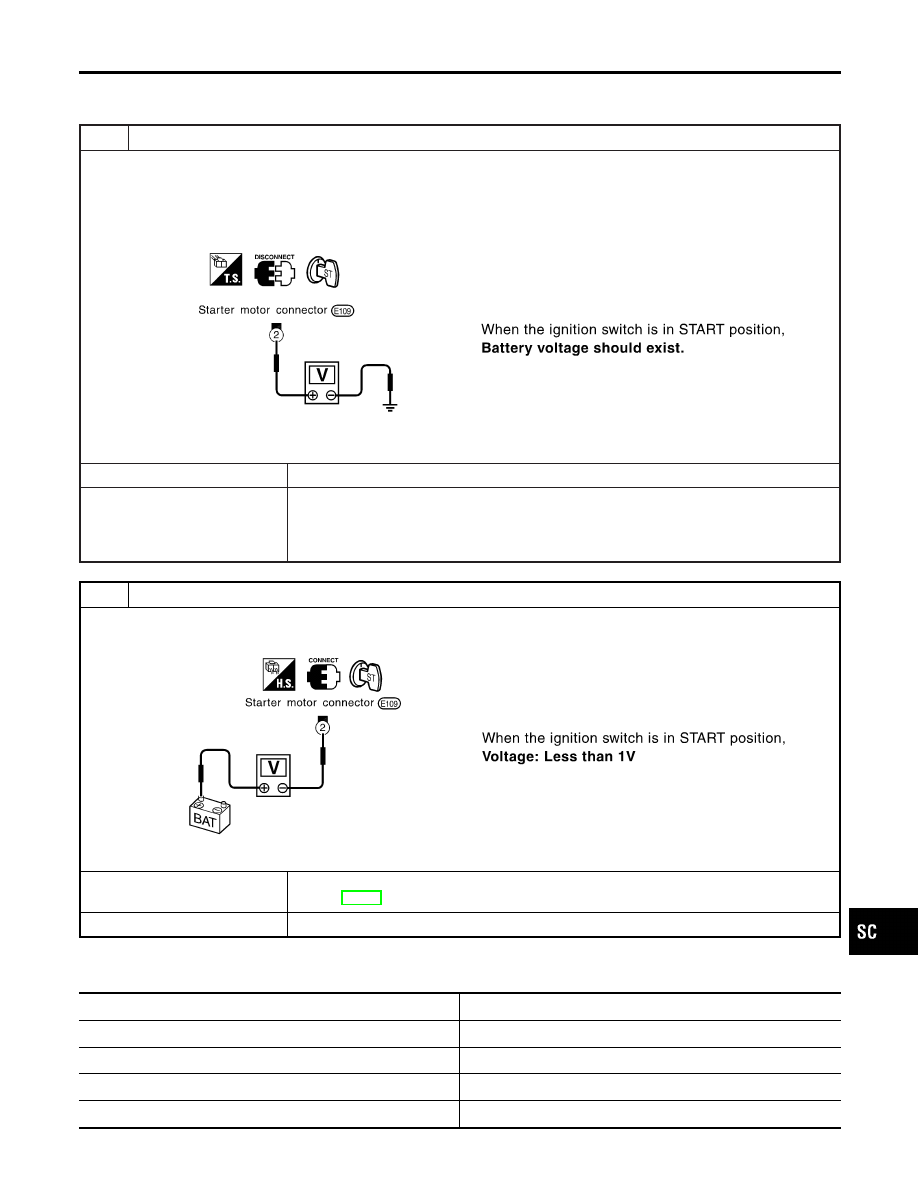

5. Check voltage between starter motor terminal 2 and ground using a digital circuit tester.

SEL415X

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

40A fusible link (letter e, located in fuse and fusible link box)

I

Park/neutral position relay

I

Harness for open or short

2

CHECK “S” TERMINAL CONNECTION QUALITY (VOLTAGE DROP TEST)

1. Connect starter motor terminal 2 connector.
2. Check voltage between starter motor terminal 2 and battery positive terminal using a digital tester.

SEL416X

OK or NG

OK

©

Starter motor “S” terminal circuit is OK. Further inspection necessary. Refer to “WORK
FLOW”, SC-14.

NG

©

Check harness between the battery and the starter motor “S” terminal for poor continuity.

MINIMUM SPECIFICATION OF CRANKING VOLTAGE
REFERENCING COOLANT TEMPERATURE

NBSC0019S05

Engine coolant temperature

Voltage V

−30°C to −20°C (−22°F to −4°F)

8.6

−19°C to −10°C (−2°F to 14°F)

9.1

−9°C to 0°C (16°F to 32°F)

9.5

More than 1°C (More than 34°F)

9.9
