Multiplex Communication Circuit

DIAGNOSTIC PROCEDURE

NBHA0118

SYMPTOM:

I

A/C system does not come on.

I

A/C system can not controlled.

1

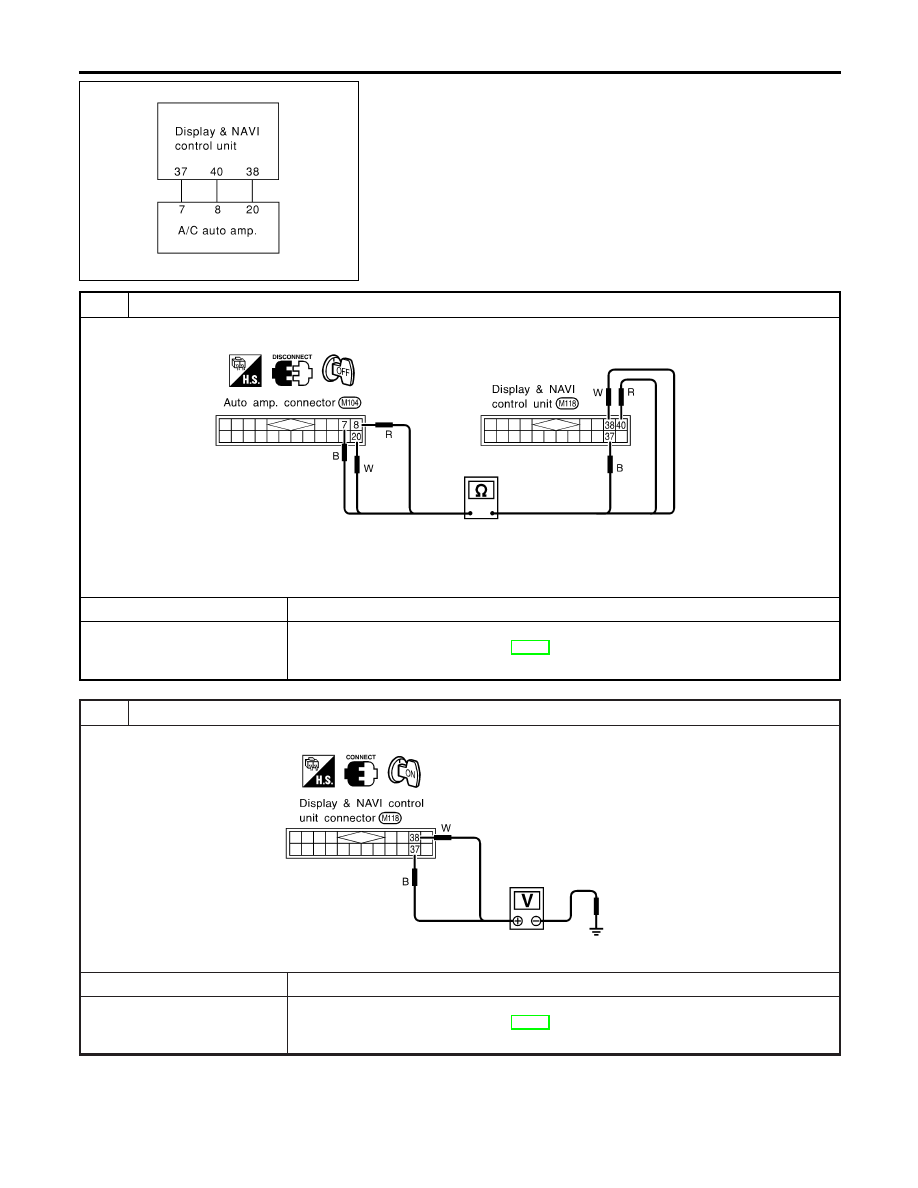

CHECK CIRCUIT CONTINUITY BETWEEN DISPLAY & NAVI CONTROL UNIT AND AUTO AMP.

Check circuit continuity between each terminal on Display & Navigation control unit and on auto amp.

RHA889H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 2.

NG

©

1. Repair harness or connector.
2. Go to “OPERATIONAL CHECK”, HA-66.

Confirm that A/C system is in good order.

2

CHECK MULTI-PLEX COMMUNICATION SIGNAL

Do approx. 3.5 volts exist between Display & NAVI control unit harness terminal Nos. 37, 38 and body ground?

RHA890H

Yes or No

Yes

©

GO TO 3.

No

©

1. Replace auto amp.
2. Go to “OPERATIONAL CHECK”, HA-66.

Confirm that A/C system is in good order.

TROUBLE DIAGNOSES

Multiplex Communication Circuit

HA-142

3

CHECK MULTIPLEX COMMUNICATION SIGNAL

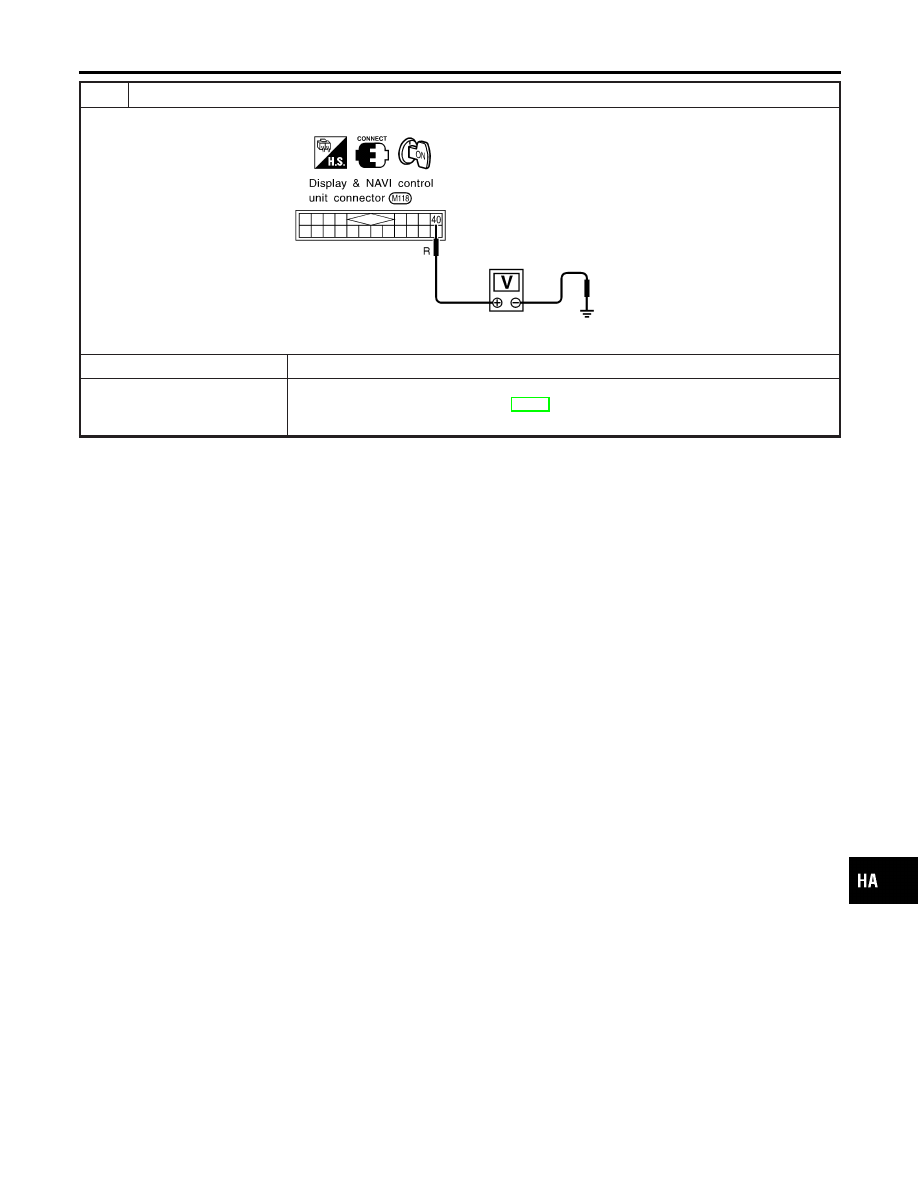

Do approx. 3.5 volts exist between auto amp. harness terminal No. 40 and body ground?

RHA891H

Yes or No

Yes

©

INSPECTION END.

No

©

1. Replace Display & NAVI control unit.
2. Go to “OPERATIONAL CHECK”, HA-66.

Confirm that A/C system is in good order.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Multiplex Communication Circuit (Cont’d)

HA-143

HFC-134a (R-134a) Service Procedure

NBHA0070

SETTING OF SERVICE TOOLS AND EQUIPMENT

NBHA0070S01

DISCHARGING REFRIGERANT

NBHA0070S0101

WARNING:

Avoid breathing A/C refrigerant and lubricant vapor or mist. Exposure may irritate eyes, nose and
throat. Remove HFC-134a (R-134a) from A/C system using certified service equipment meeting require-
ments of SAE J2210 (R-134a recycling equipment) or J2209 (R-134a recovery equipment). If acciden-
tal system discharge occurs, ventilate work area before resuming service. Additional health and safety
information may be obtained from refrigerant and lubricant manufacturers.

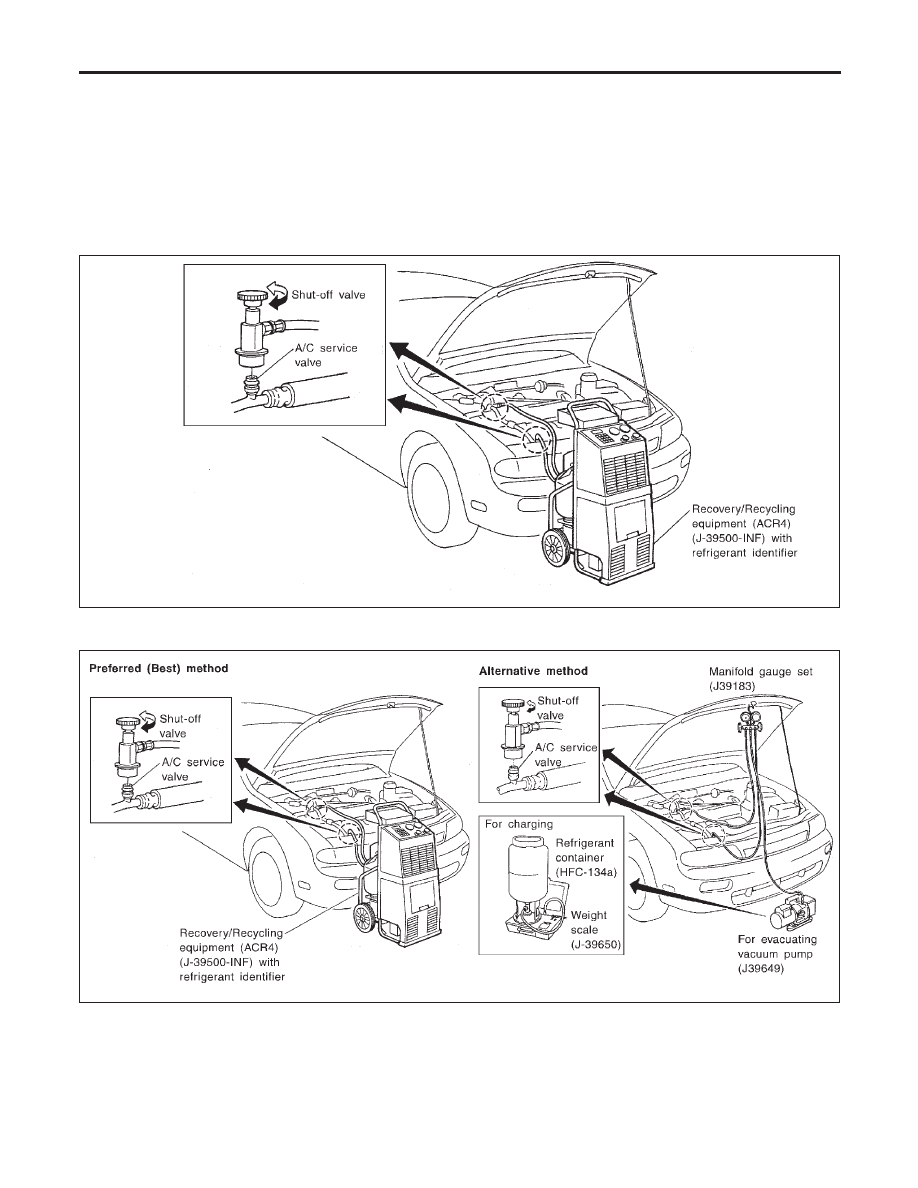

SHA179FA

Evacuating System and Charging Refrigerant

NBHA0070S0102

SHA180FA

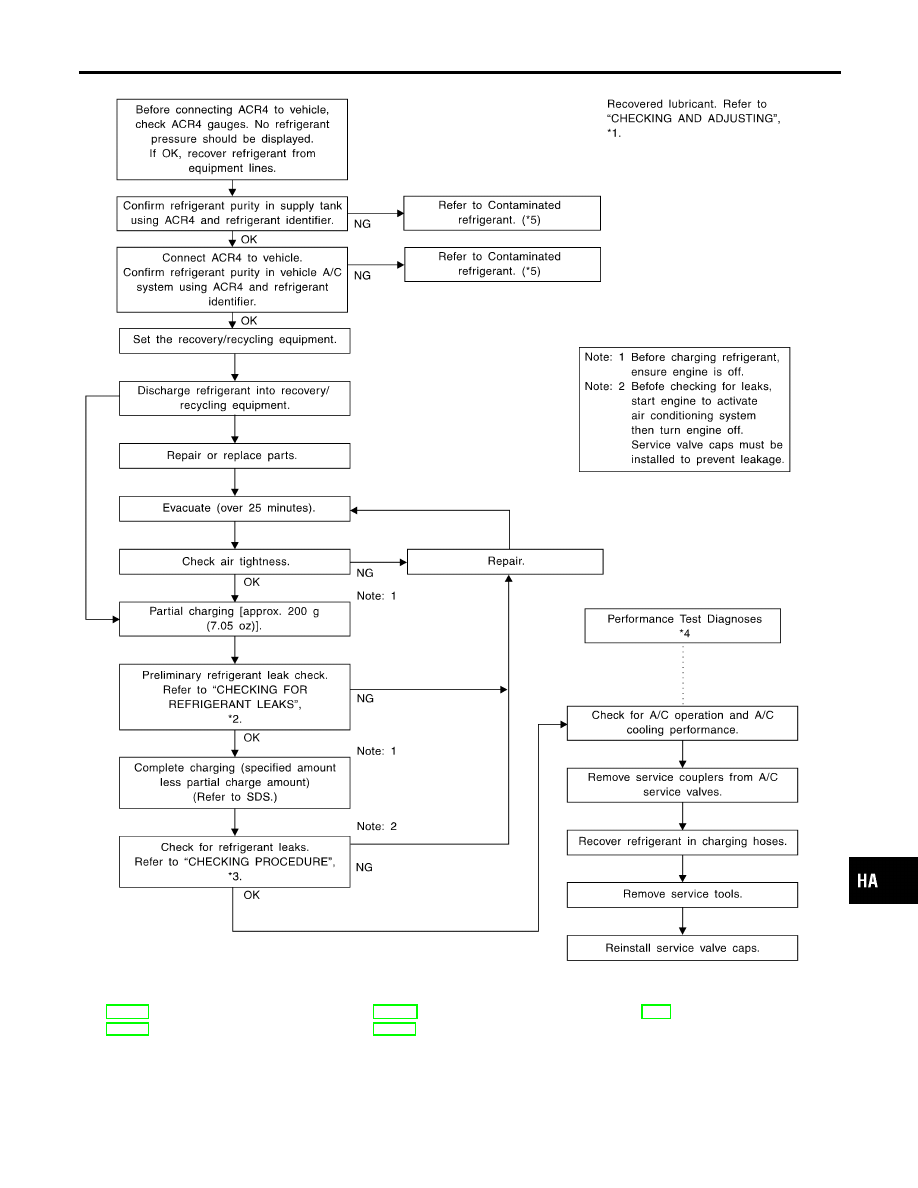

SERVICE PROCEDURE

HFC-134a (R-134a) Service Procedure

HA-144

SHA251FA

*1: HA-146
*2: HA-155

*3: HA-157
*4: HA-114

*5: HA-2
