DIAGNOSTIC PROCEDURE

NBHA0041

SYMPTOM: Ambient sensor circuit is open or shorted. (

or

−

is indicated on the display as a result of conducting Self-

diagnosis STEP 2.)

1

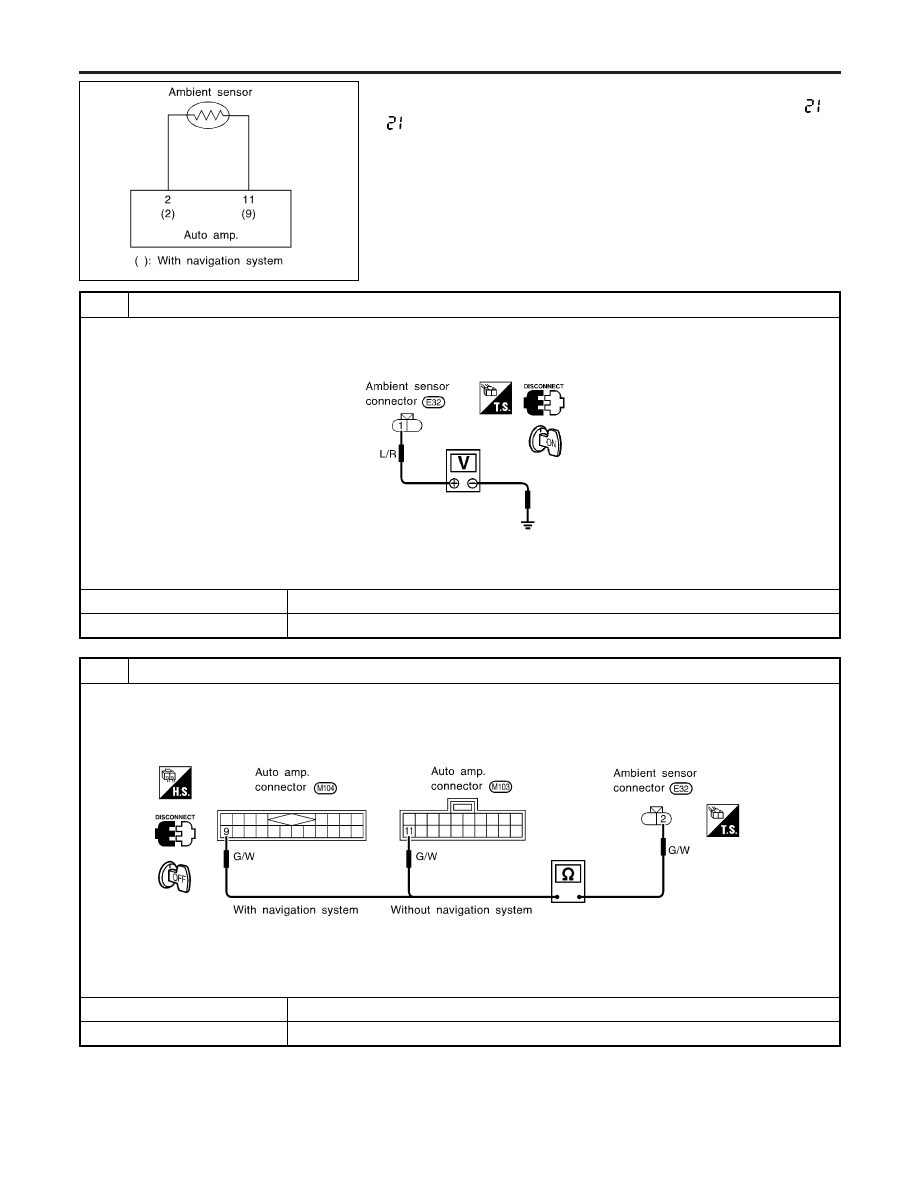

CHECK VOLTAGE BETWEEN AMBIENT SENSOR HARNESS CONNECTOR AND BODY GROUND

Disconnect ambient sensor harness connector.
Do approx. 5 volts exist between ambient sensor harness terminal No. 1 and body ground?

RHA052G

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

2

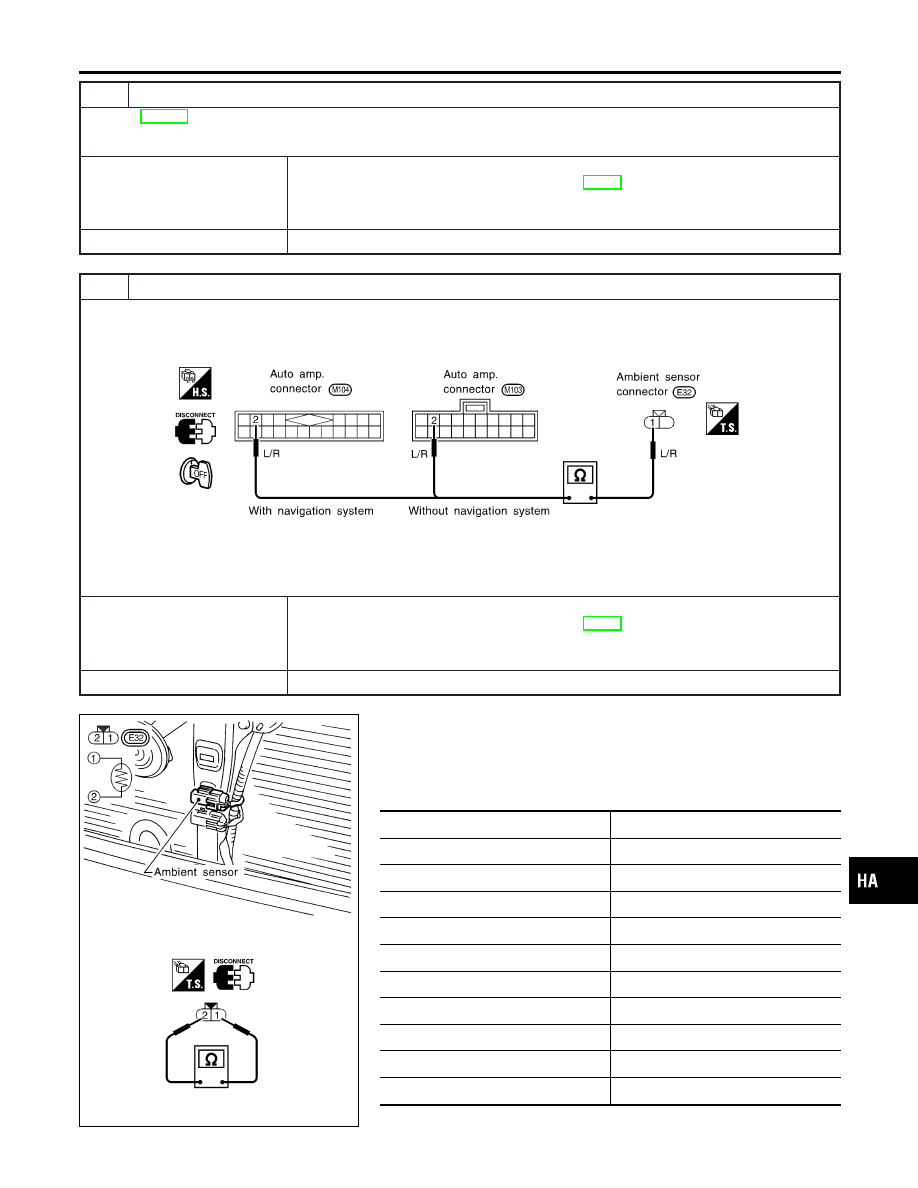

CHECK AMBIENT SENSOR CIRCUIT BETWEEN AMBIENT SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between ambient sensor harness terminal No. 2 and auto amp. (LCU) harness terminal No. 11

or 9.

RHA829H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

TROUBLE DIAGNOSES

Ambient Sensor Circuit (Cont’d)

HA-130

3

CHECK AMBIENT SENSOR

Refer to HA-131.

OK or NG

OK

©

1. Replace auto amp. (LCU).
2. Go to self-diagnosis step-by-step procedure (HA-45) and perform self-diagnosis STEP

2.
Confirm that code No. 20 is displayed.

NG

©

Replace ambient sensor.

4

CHECK AMBIENT SENSOR CIRCUIT BETWEEN AMBIENT SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between ambient sensor harness terminal No. 1 and auto amp. (LCU) harness terminal No. 2.

RHA830H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

1. Replace auto amp. (LCU).
2. Go to self-diagnosis step-by-step procedure (HA-45) and perform self-diagnosis STEP

2.
Confirm that code No. 20 is displayed.

NG

©

Repair harness or connector.

SHA304F

COMPONENT INSPECTION

NBHA0042

Ambient Sensor

NBHA0042S01

After disconnecting ambient sensor harness connector, measure
resistance between terminals 2 and 1 at sensor harness side, using
the table below.

Temperature °C (°F)

Resistance k

Ω

−15 (5)

12.73

−10 (14)

9.92

−5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Ambient Sensor Circuit (Cont’d)

HA-131

Temperature °C (°F)

Resistance k

Ω

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

If NG, replace ambient sensor.

RHA103G

In-vehicle Sensor Circuit

COMPONENT DESCRIPTION

NBHA0043

In-vehicle sensor

NBHA0043S01

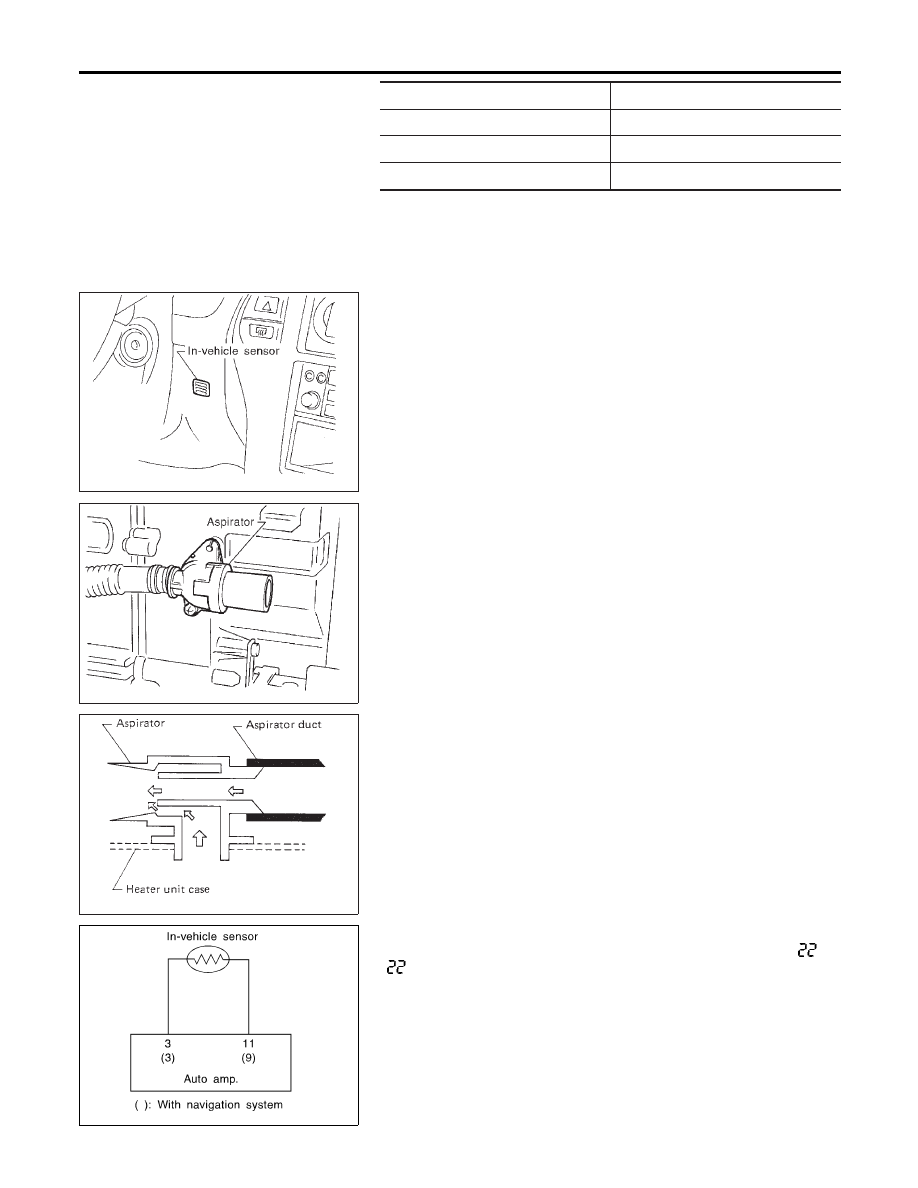

The in-vehicle sensor is located on instrument lower panel. It con-
verts variations in temperature of compartment air drawn from the
aspirator into a resistance value. It is then input into the auto
amplifier.

RHA636F

RHA482A

Aspirator

NBHA0043S02

The aspirator is located in front of heater unit. It produces vacuum
pressure due to air discharged from the heater unit, continuously
taking compartment air in the aspirator.

RHA056GH

DIAGNOSTIC PROCEDURE

NBHA0044

SYMPTOM: In-vehicle sensor circuit is open or shorted. (

or

−

is indicated on the display as a result of conducting Self-

diagnosis STEP 2.)

TROUBLE DIAGNOSES

Ambient Sensor Circuit (Cont’d)

HA-132

1

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND BODY GROUND

Disconnect in-vehicle sensor harness connector.
Do approx. 5 volts exist between in-vehicle sensor harness terminal No. 1 and body ground?

RHA477G

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

2

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between in-vehicle sensor harness terminal No. 2 and auto amp. (LCU) harness terminal No.

11 or 9.

RHA831H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX
