Infiniti QX4 (R50). Manual - part 476

8

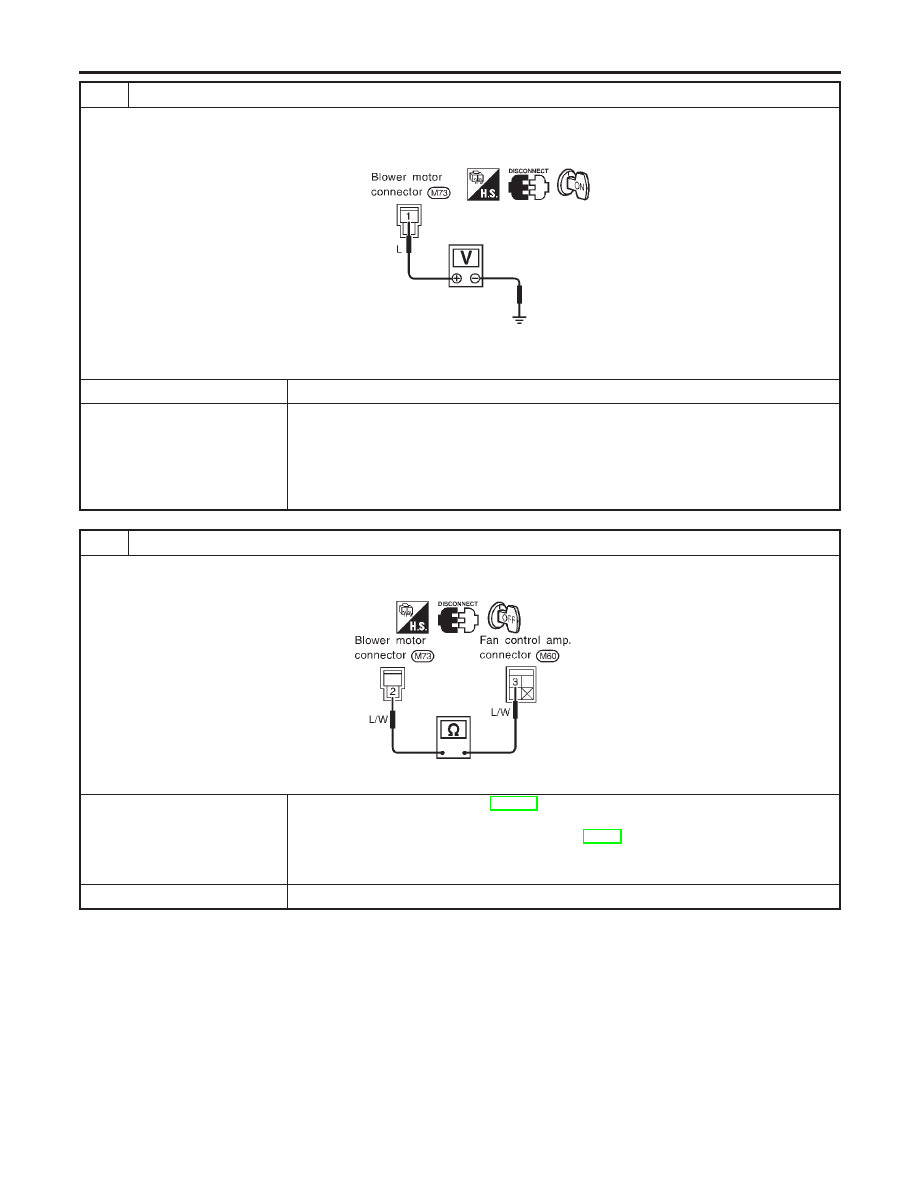

CHECK POWER SUPPLY FOR BLOWER MOTOR

Disconnect blower motor harness connector.
Do approx. 12 volts exist between blower motor harness terminal No. 1 and body ground?

RHA091G

Yes or No

Yes

©

GO TO 9.

No

©

Check power supply circuit and 15A fuses (Nos. 1 and 2, located in the fuse
block).

I

If OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

9

CHECK CIRCUIT CONTINUITY BETWEEN BLOWER MOTOR AND FAN CONTROL AMP.

Disconnect blower motor connector and auto amp. (LCU) connector.
Check circuit continuity between blower motor harness terminal No. 2 and fan control amp. harness terminal No. 3.

RHA472G

OK or NG

OK

©

Check blower motor. (Refer to HA-103.)
1. If NG, replace blower motor.
2. Go to self-diagnosis step-by-step procedure (HA-45) and perform self-diagnosis STEP

4.
Confirm that blower motor operation is normal.

NG

©

Repair harness or connector.

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-102

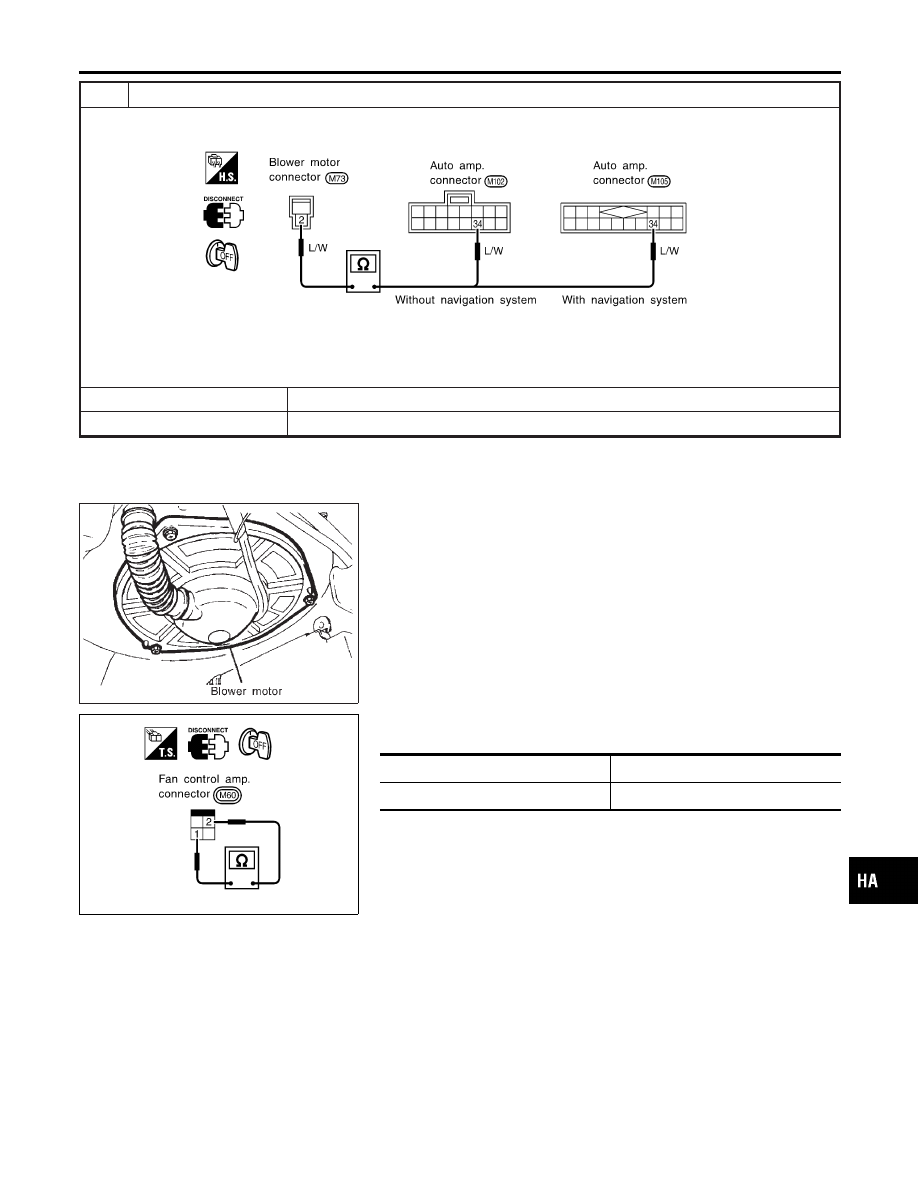

10

CHECK BLOWER MOTOR CIRCUIT BETWEEN BLOWER MOTOR AND AUTO AMP. (LCU)

Check circuit continuity between blower motor harness terminal No. 2 and auto amp. (LCU) harness terminal No. 34.

RHA827H

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

INSPECTION END

NG

©

Repair harness or connector.

RHA941F

COMPONENT INSPECTION

NBHA0065

Blower Motor

NBHA0065S01

Confirm smooth rotation of the blower motor.

I

Ensure that there are no foreign particles inside the intake unit.

RHA828H

Fan Control Amplifier

NBHA0065S02

Check continuity between terminal Nos. 1 and 2.

Terminal No.

Continuity

1 - 2

Yes

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Blower Motor (Cont’d)

HA-103

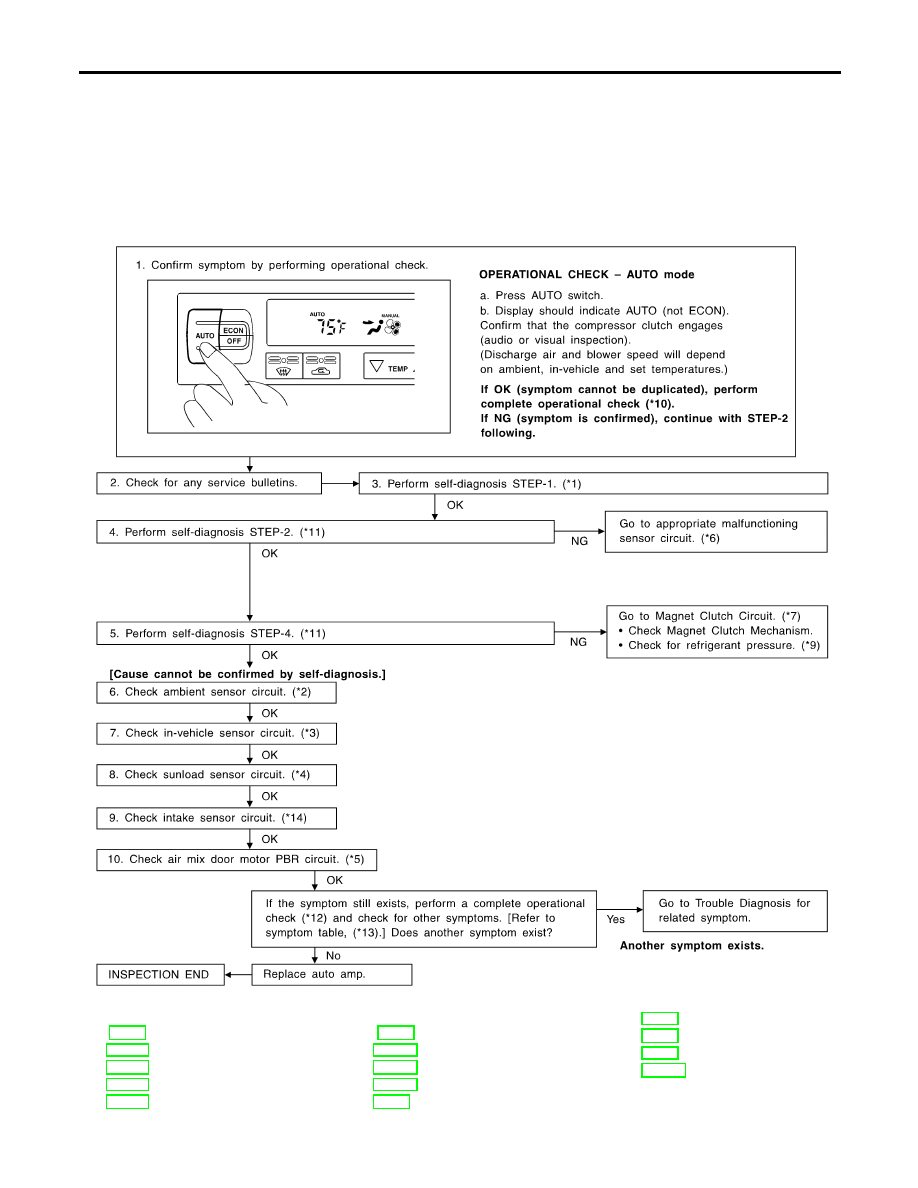

Magnet Clutch

TROUBLE DIAGNOSIS PROCEDURE FOR MAGNET CLUTCH

=NBHA0095

SYMPTOM:

I

Magnet clutch does not engage.

Inspection Flow

NBHA0095S01

Without Navigation System

NBHA0095S0101

SHA249F

*1: STEP-BY-STEP PROCEDURE

(HA-44)

*2: HA-129
*3: HA-132
*4: HA-135
*5: HA-141

*6: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*7: HA-106
*8: HA-150
*9: HA-155
*10: HA-66

*11: HA-45
*12: HA-66
*13: HA-65
*14: HA-139

TROUBLE DIAGNOSES

Magnet Clutch

HA-104

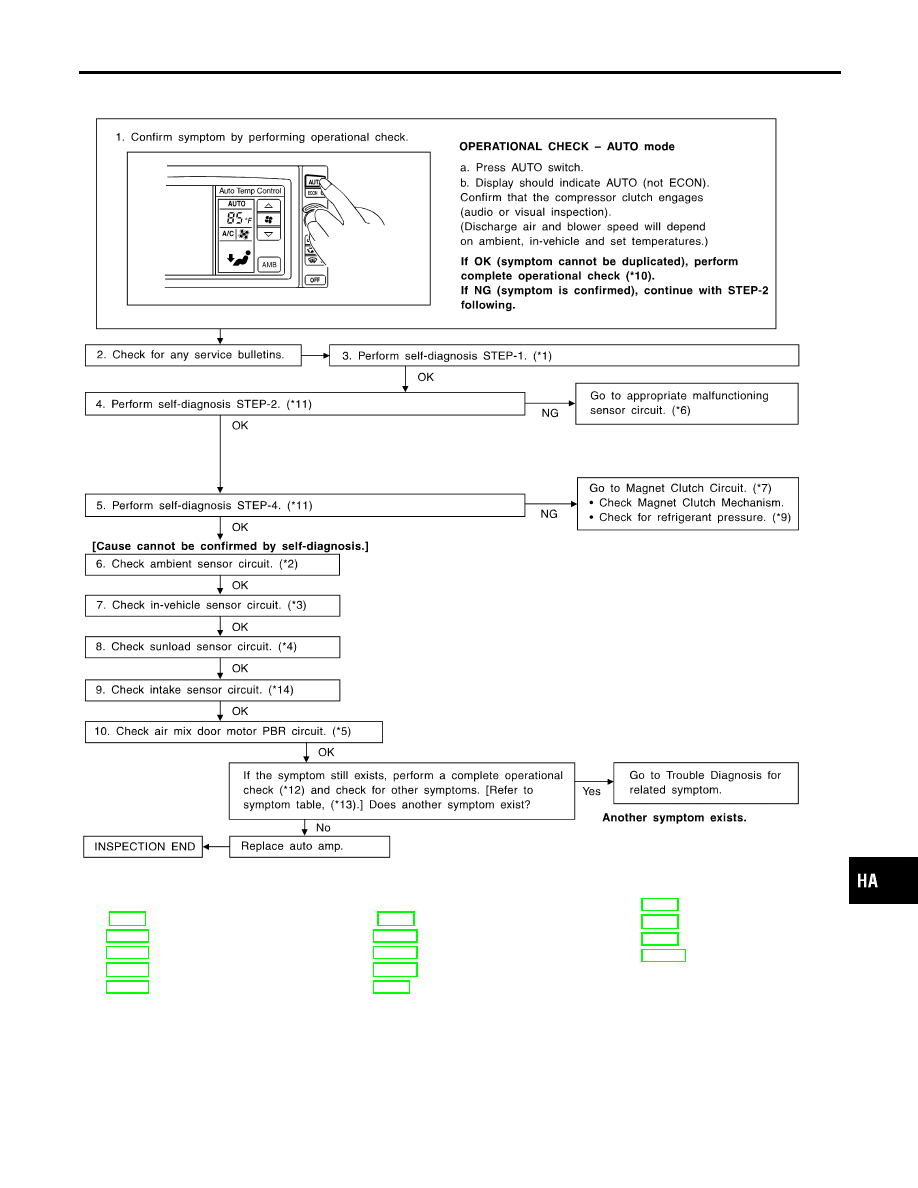

With Navigation System

NBHA0095S0102

RHA876H

*1: STEP-BY-STEP PROCEDURE

(HA-44)

*2: HA-129
*3: HA-132
*4: HA-135
*5: HA-141

*6: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*7: HA-106
*8: HA-150
*9: HA-155
*10: HA-66

*11: HA-45
*12: HA-66
*13: HA-65
*14: HA-139

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Magnet Clutch (Cont’d)

HA-105
