Infiniti QX4 (R50). Manual - part 469

SHA967EE

RHA868H

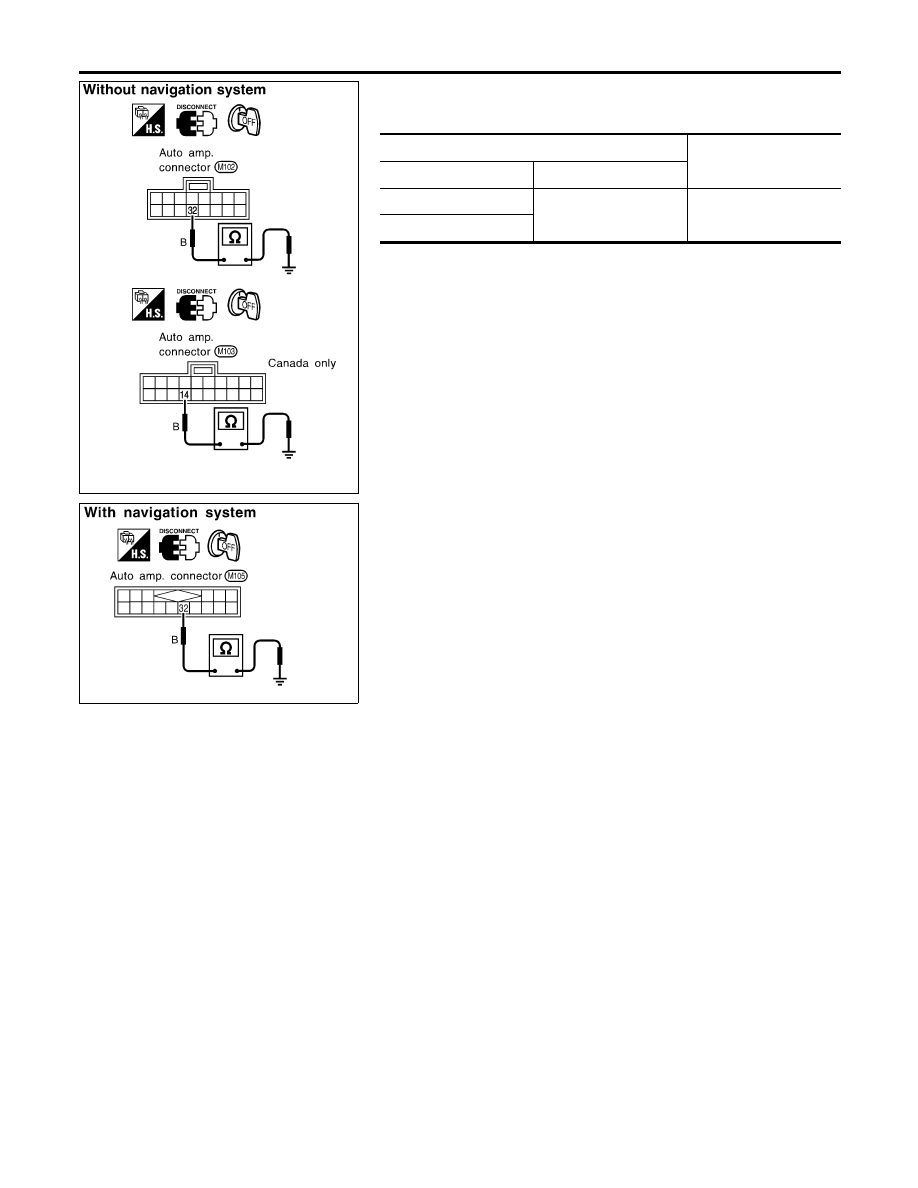

Check body ground circuit for auto amp. with ignition switch OFF.
Check for continuity between terminal Nos. 32, 14 and body
ground.

Ohmmeter terminal

Continuity

(+)

(−)

32

Body ground

Yes

14 (Canada only)

If OK, check auto amp. ground circuit, see below.

I

If NG, check 7.5A fuses (Nos. 11 and 24, located in the fuse
block) and 15A fuses (Nos. 1 and 2, located in the fuse block).

I

If fuses are OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If fuses are NG, replace fuse and check wiring harness for
short circuit. Repair or replace as necessary.

NOTE:
If OK, replace auto amp.
If NG, repair or replace harness.

TROUBLE DIAGNOSES

A/C System (Cont’d)

HA-74

Mode Door Motor

TROUBLE DIAGNOSIS PROCEDURE FOR MODE DOOR MOTOR (LAN)

=NBHA0090

SYMPTOM:

I

Air outlet does not change.

I

Mode door motor does not operate normally.

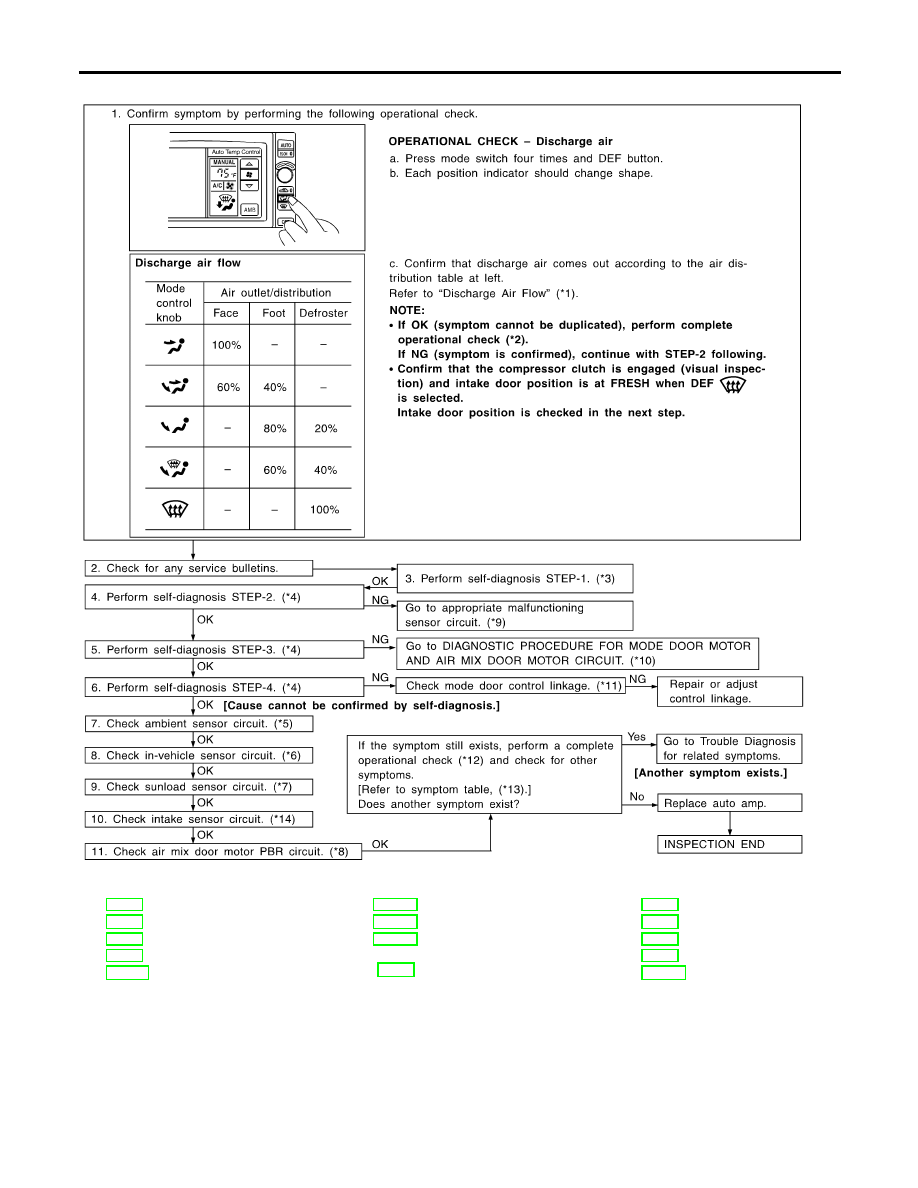

Inspection Flow

NBHA0090S01

Without Navigation System

NBHA0090S0101

SHA245F

*1: HA-25
*2: HA-66
*3: HA-44
*4: HA-45
*5: HA-129

*6: HA-132
*7: HA-135
*8: HA-141
*9: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*10: HA-78
*11: HA-81
*12: HA-66
*13: HA-65
*14: HA-139

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor

HA-75

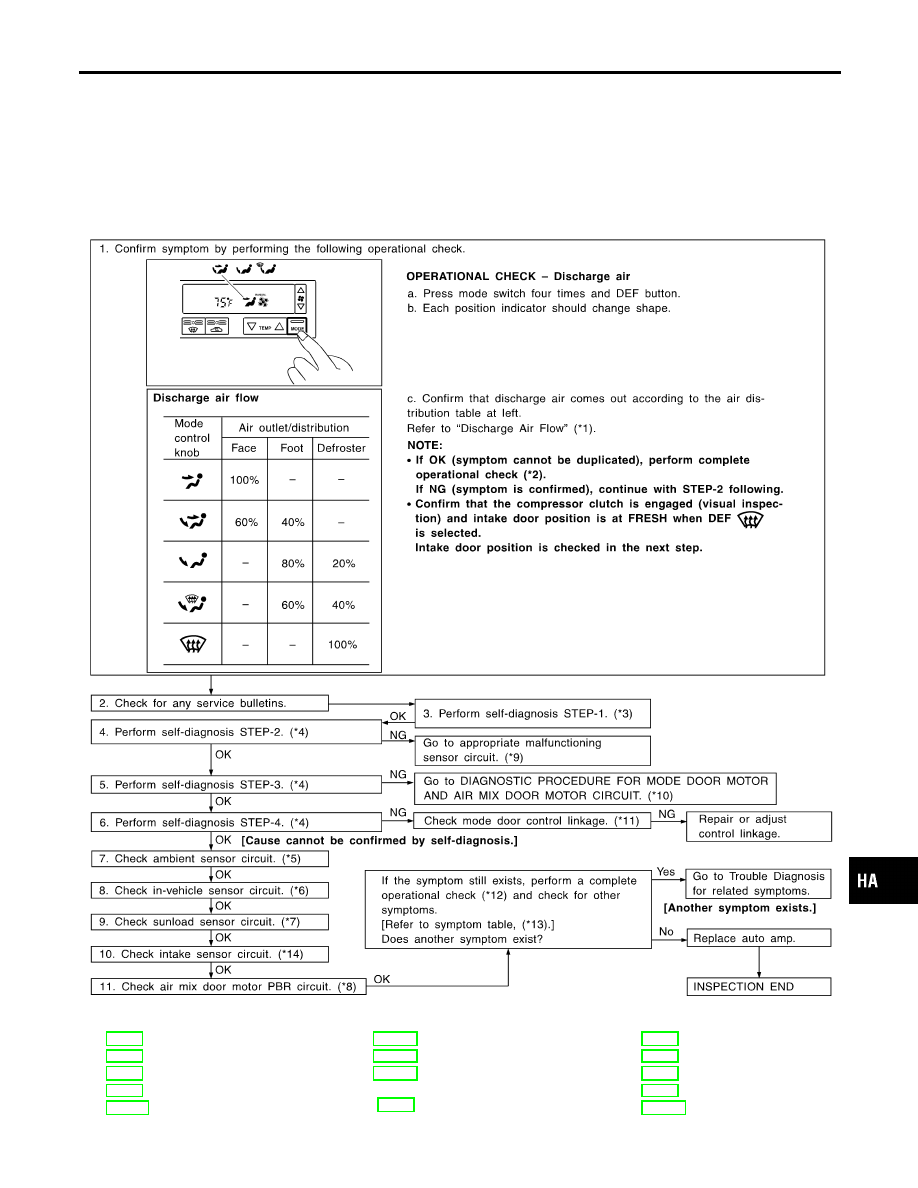

With Navigation System

NBHA0090S0102

RHA869H

*1: HA-25
*2: HA-66
*3: HA-44
*4: HA-45
*5: HA-129

*6: HA-132
*7: HA-135
*8: HA-141
*9: STEP-BY-STEP PROCEDURE

(HA-45), see No. 13.

*10: HA-78
*11: HA-81
*12: HA-66
*13: HA-65
*14: HA-139

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-76

SYSTEM DESCRIPTION

=NBHA0052

Component Parts

NBHA0052S01

Mode door control system components are:
1) Auto amp.
2) Mode door motor (LCU)
3) In-vehicle sensor
4) Ambient sensor
5) Sunload sensor
6) Intake sensor

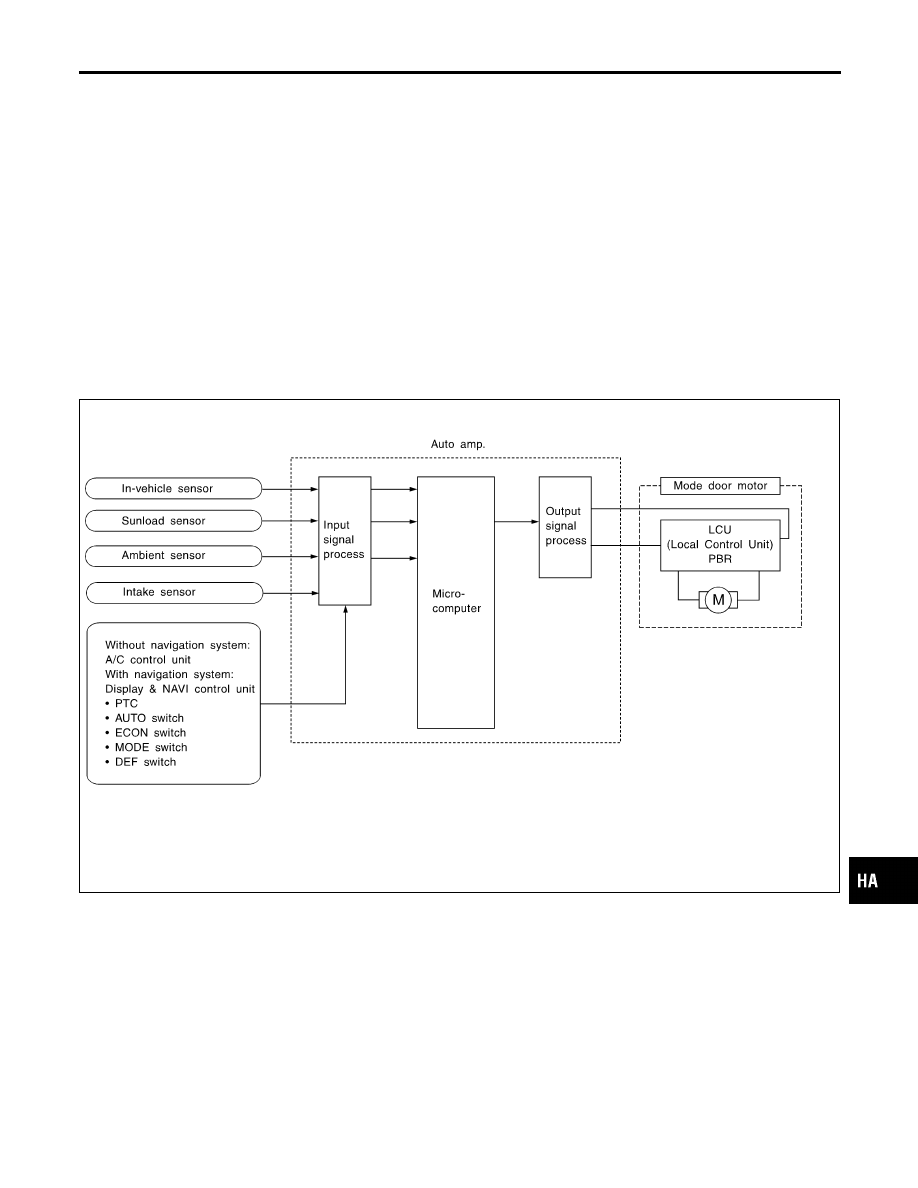

System Operation

NBHA0052S02

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door and mode door
opening angle data to the air mix door motor LCU and mode door motor LCU.
The air mix door motor and mode door motor read their respective signals according to the address signal.
Opening angle indication signals received from the auto amplifier and each of the motor position sensors are
compared by the LCUs in each motor with the existing decision and opening angles. Subsequently, HOT/
COLD or DEFROST/VENT operation is selected. The new selection data is returned to the auto amplifier.

RHA870H

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-77
