Infiniti QX4 (R50). Manual - part 458

Circuit Diagram (Without Navigation System)

NBHA0034

MHA973A

TROUBLE DIAGNOSES

Circuit Diagram (Without Navigation System)

HA-30

Wiring Diagram — A/C, A — (Without
Navigation System)

NBHA0035

MHA974A

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

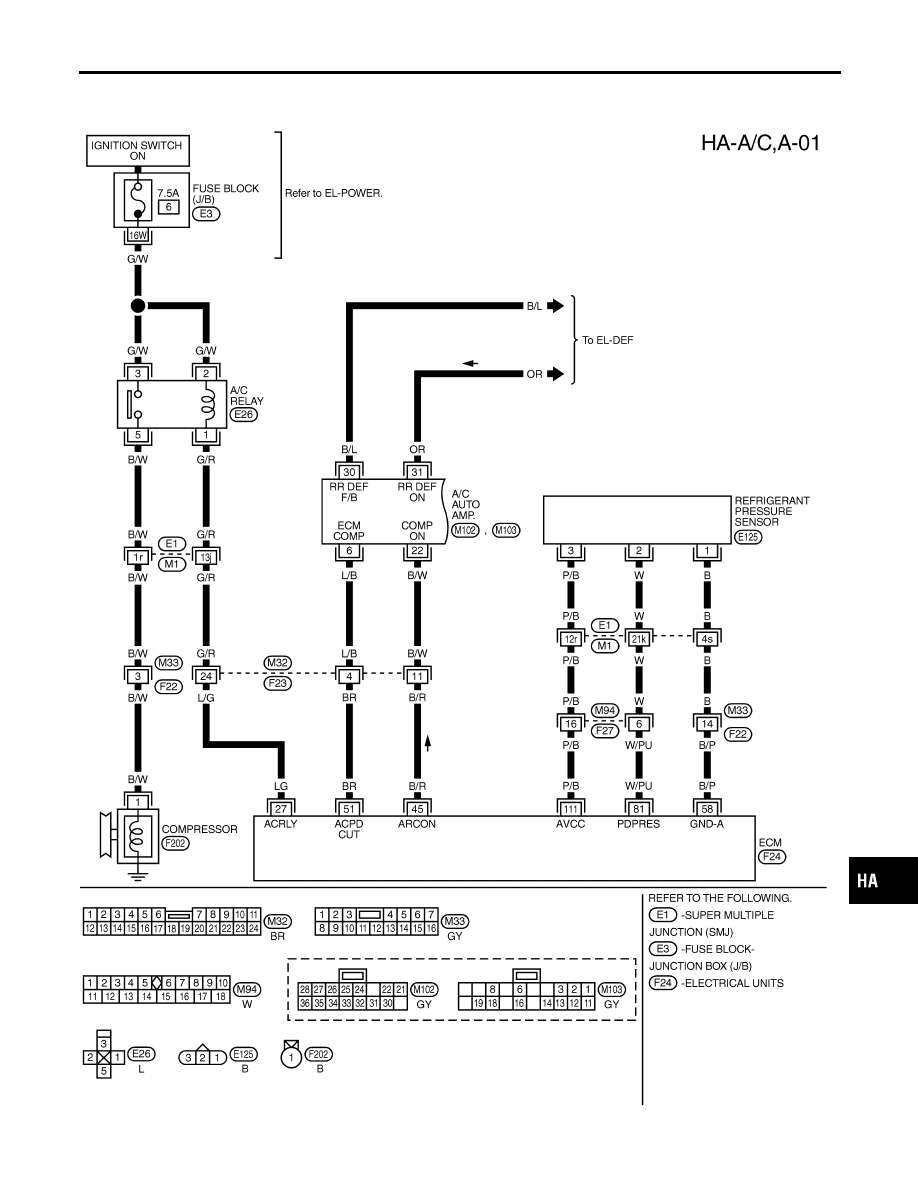

Wiring Diagram — A/C, A — (Without Navigation System)

HA-31

MHA975A

TROUBLE DIAGNOSES

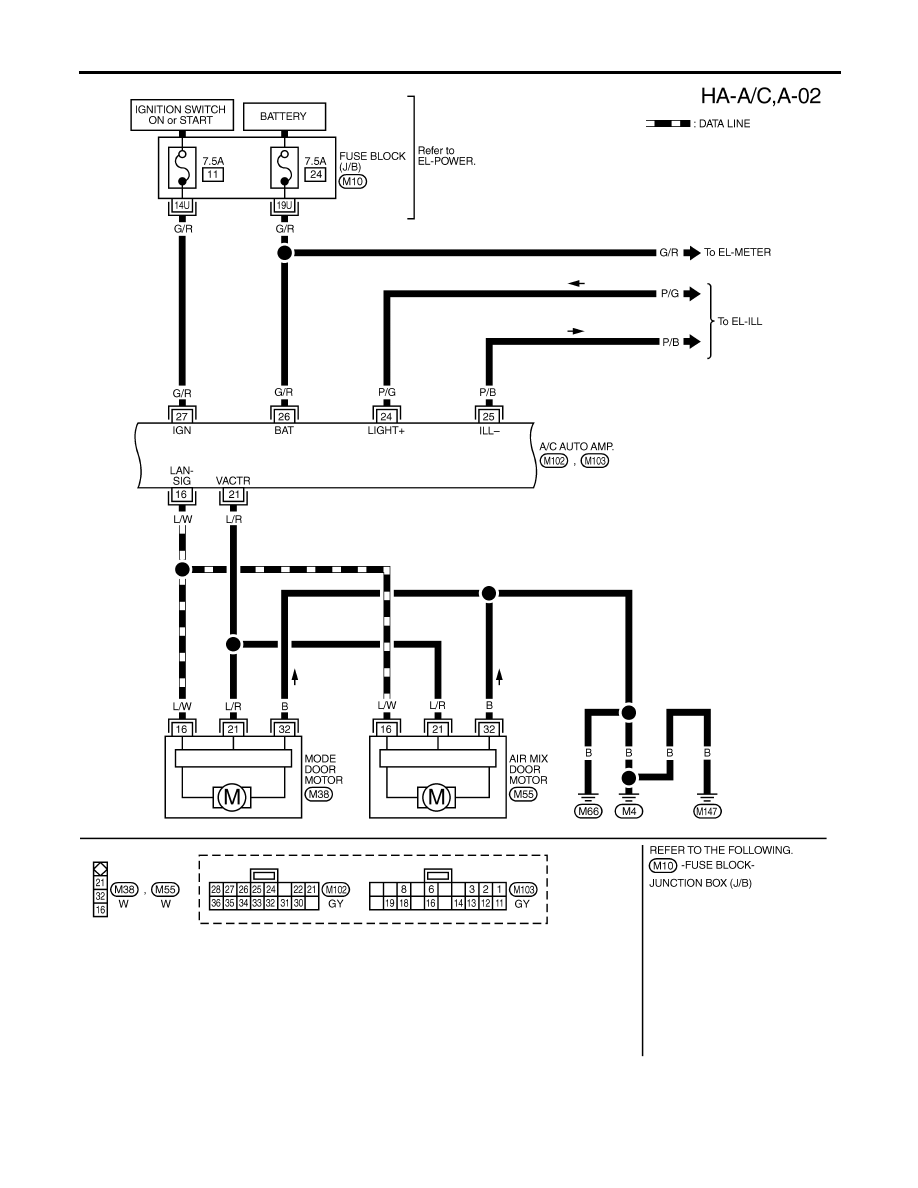

Wiring Diagram — A/C, A — (Without Navigation System) (Cont’d)

HA-32

MHA976A

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

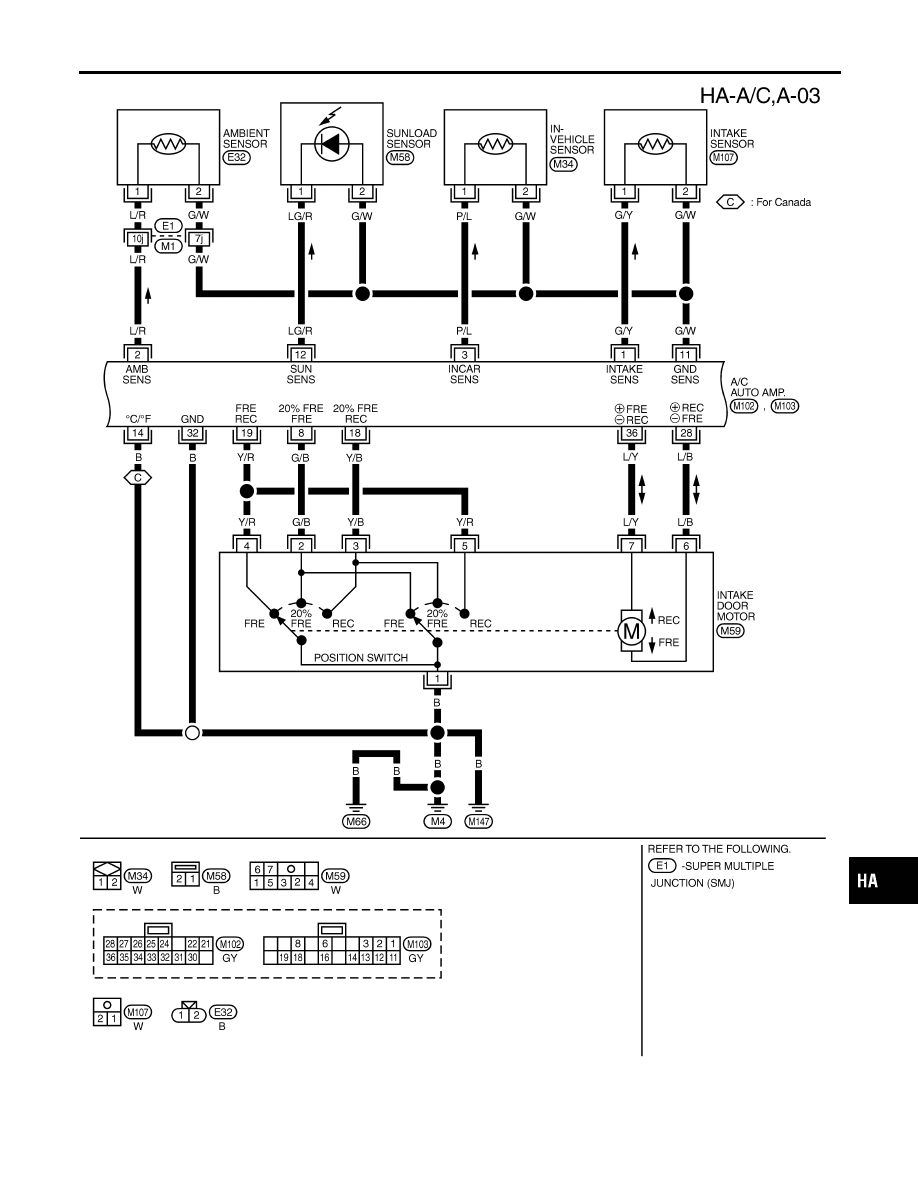

Wiring Diagram — A/C, A — (Without Navigation System) (Cont’d)

HA-33
