Special Service Tools

NBHA0008

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

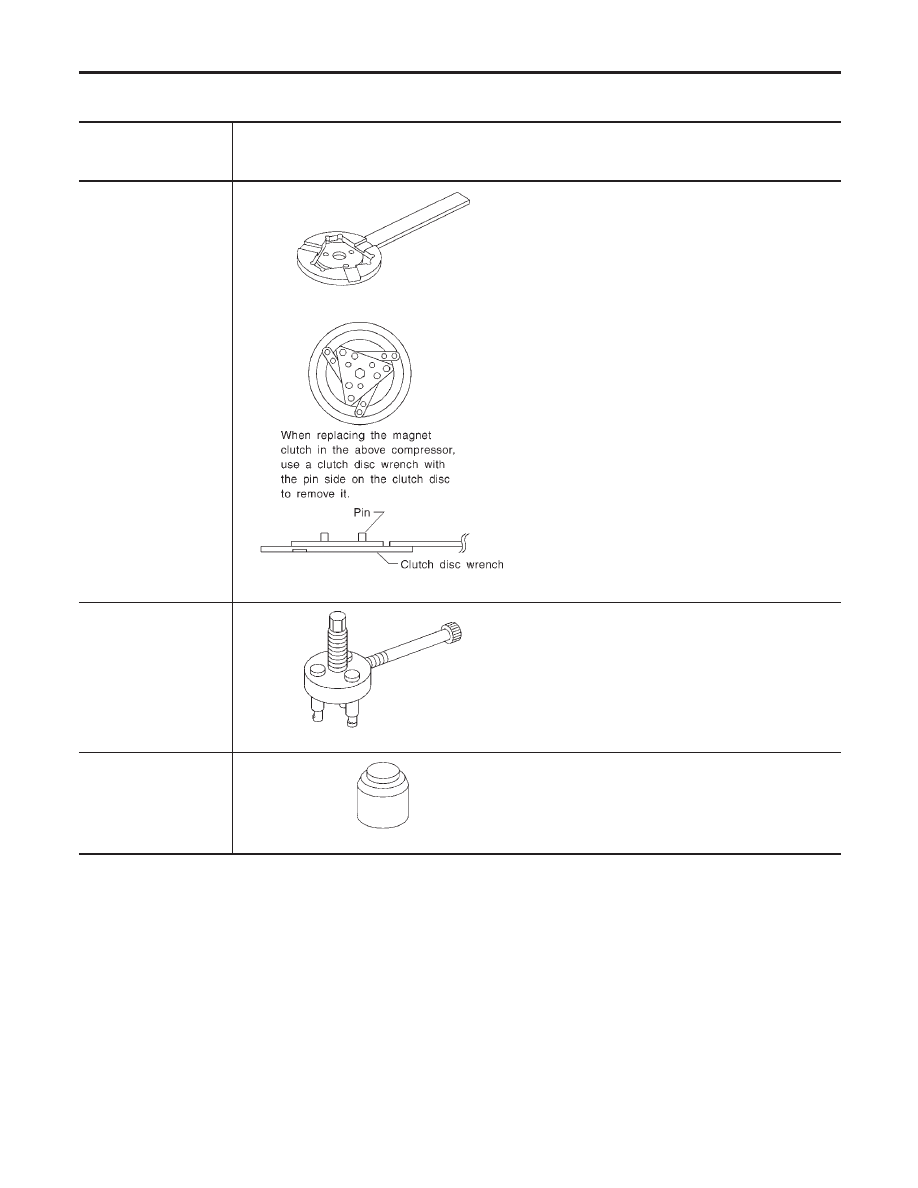

KV99106100
(J-41260)
Clutch disc wrench

NT232

Removing center bolt

NT378

KV99232340
(J-38874)
or
KV992T0001
(

—

)

Clutch disc puller

NT376

Removing clutch disc

KV99106200
(J-41261)
Pulley installer

NT235

Installing pulley

PREPARATION

Special Service Tools

HA-10

HFC-134a (R-134a) Service Tools and
Equipment

=NBHA0009

Never mix HFC-134a refrigerant and/or its specified lubricant with CFC-12 (R-12) refrigerant and/or its lubri-
cant.
Separate and non-interchangeable service equipment must be used for handling each type of refrigerant/
lubricant.
Refrigerant container fittings, service hose fittings and service equipment fittings (equipment which handles
refrigerant and/or lubricant) are different between CFC-12 (R-12) and HFC-134a (R-134a). This is to avoid
mixed use of the refrigerants/lubricant.
Adapters that convert one size fitting to another must never be used: refrigerant/lubricant contamination will
occur and compressor failure will result.

Tool number
(Kent-Moore No.)
Tool name

Description

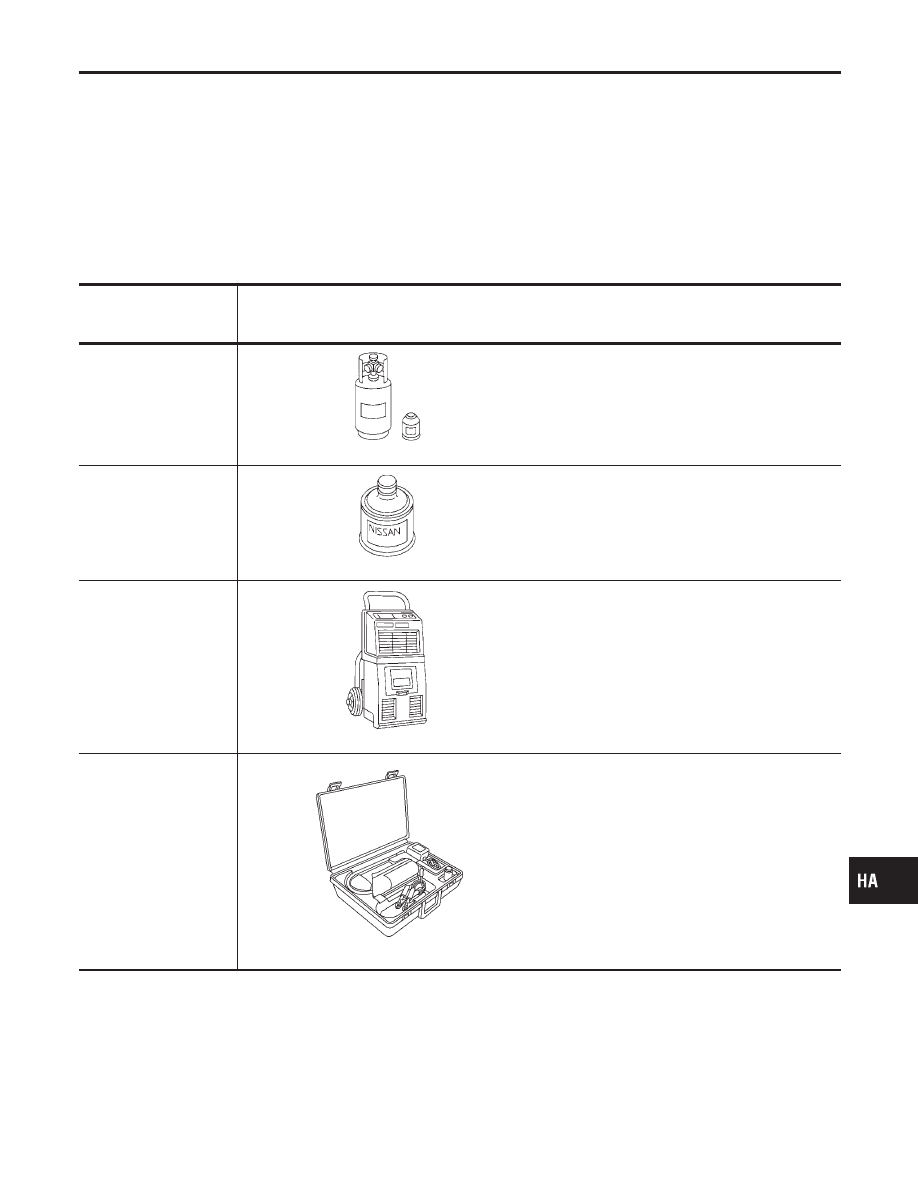

HFC-134a (R-134a)
refrigerant

NT196

Container color: Light blue
Container marking: HFC-134a (R-134a)
Fitting size: Thread size

I

Large container 1/2

″

-16 ACME

KLH00-PAGS0
(

—

)

Nissan A/C System Oil
Type S

NT197

Type: Poly alkylene glycol oil (PAG), type S
Application: HFC-134a (R-134a) swash plate (pis-
ton) compressors (Nissan only)
Lubricity: 40 m



(1.4 US fl oz, 1.4 Imp fl oz)

(J-39500-INF)
Recovery/Recycling
Recharging equipment
(ACR4)

NT195

Function: Refrigerant Recovery and Recycling and
Recharging

(J-41995)
Electrical leak detector

AHA281A

Power supply:

I

DC 12V (Cigarette lighter)

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

PREPARATION

HFC-134a (R-134a) Service Tools and Equipment

HA-11

Tool number
(Kent-Moore No.)
Tool name

Description

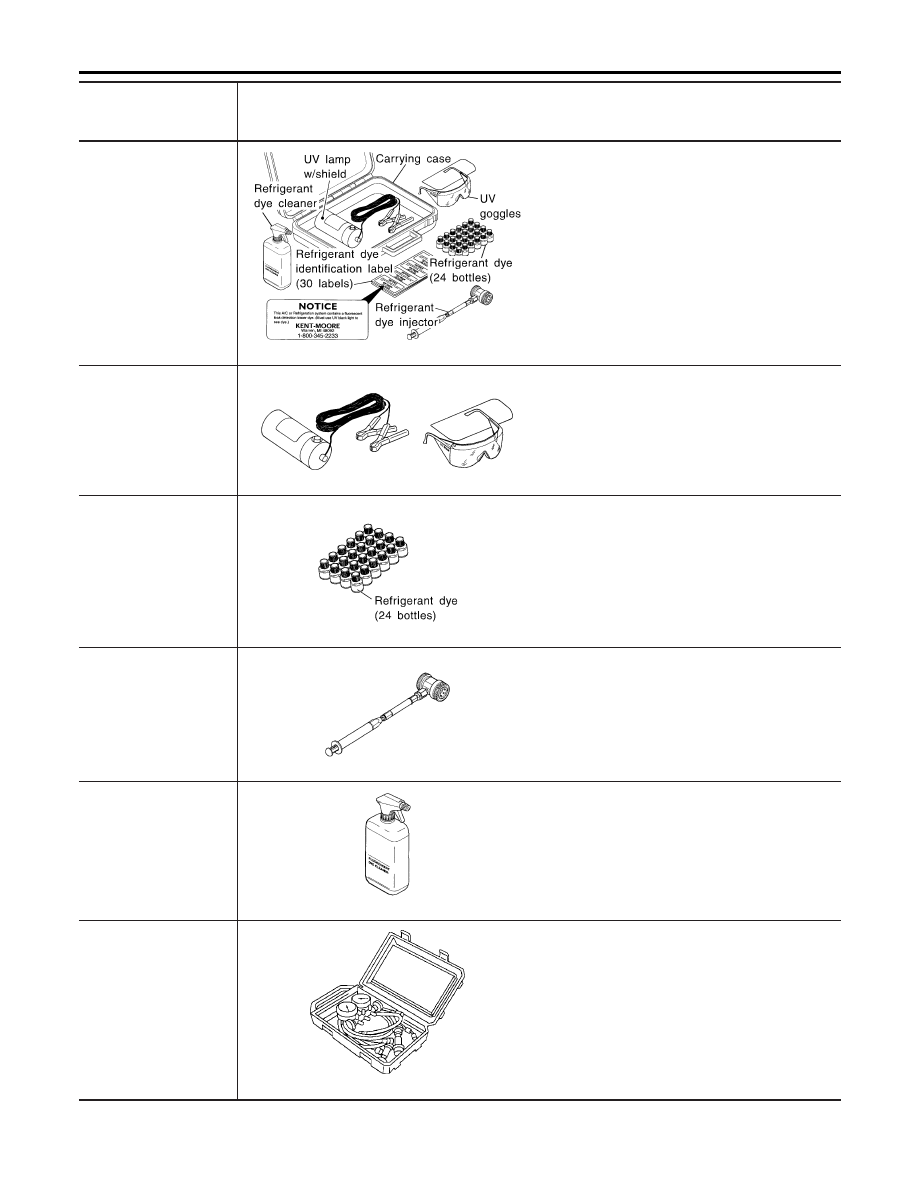

(J-43926)
Refrigerant dye leak
detection kit
Kit includes:
(J-42220) UV lamp and
UV safety glasses
(J-41459) Refrigerant
dye injector
(J-41447) qty. 24
R-134a refrigerant dye
(J-43872) Refrigerant
dye cleaner

SHA437F

Power supply:
DC 12V (Battery terminal)

(J-42220)
Fluorescent dye leak
detector

UV lamp

SHA438F

Power supply: DC 12V (Battery terminal)
For checking refrigerant leak when fluorescent dye
is installed in A/C system.
Includes: UV lamp and UV safety glasses
UV safety glasses

(J-41447)
R134a Fluorescent Leak
Detection Dye (Box of
24, 1/4 ounce bottles)

Dye

SHA439F

Application: For R-134a PAG oil
Container: 1/4 ounce (7.4 cc) bottle
(Includes self-adhesive dye identification labels for
affixing to vehicle after charging system with dye.)

(J-41459)
R134a Dye Injector
Use with J-41447, 1/4
ounce bottle

Dye injector

SHA440F

For injecting 1/4 ounce of Fluorescent Leak Detec-
tion Dye into A/C system.

(J-43872)
Dye cleaner

SHA441F

For cleaning dye spills.

(J-39183)
Manifold gauge set (with
hoses and couplers)

NT199

Identification:

I

The gauge face indicates R-134a.

Fitting size: Thread size

I

1/2

″

-16 ACME

PREPARATION

HFC-134a (R-134a) Service Tools and Equipment (Cont’d)

HA-12

Tool number
(Kent-Moore No.)
Tool name

Description

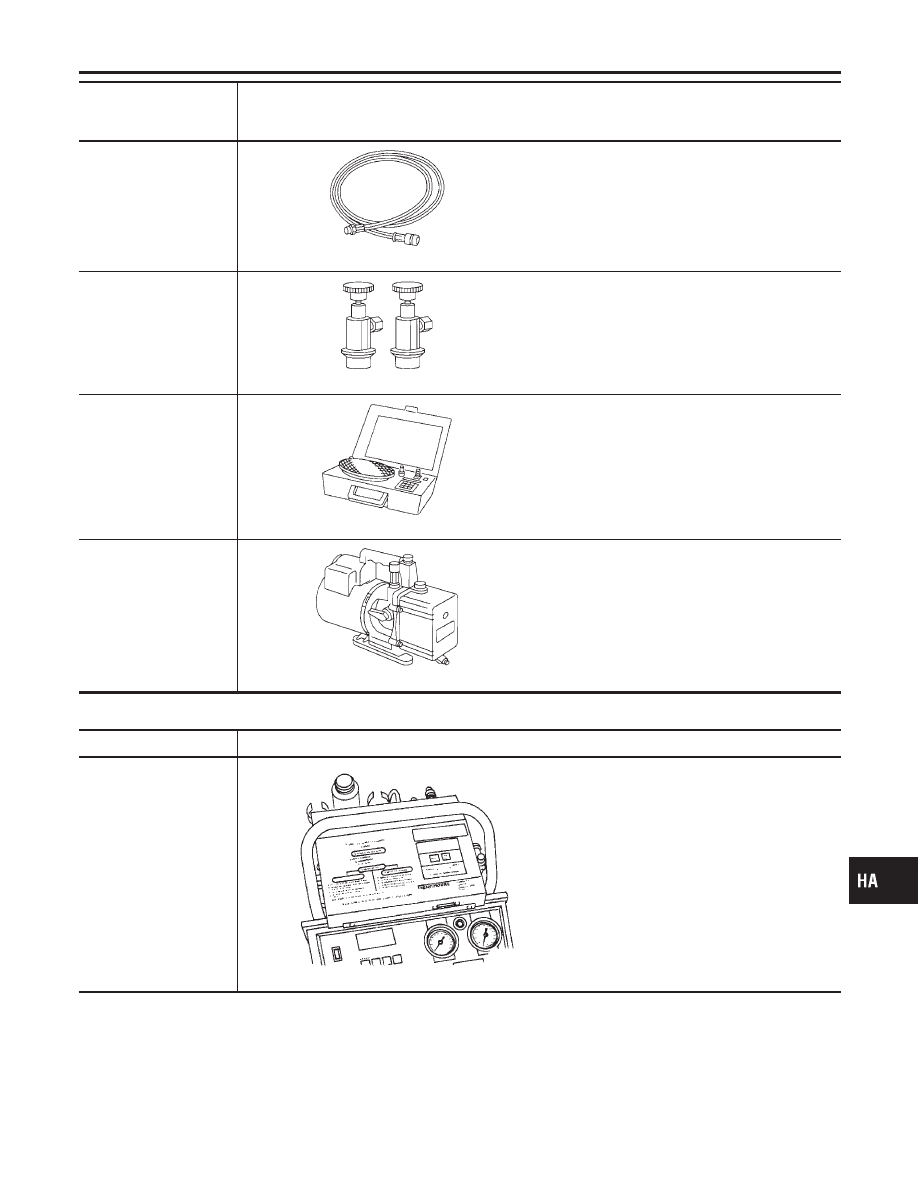

Service hoses

I

High side hose
(J-39501-72)

I

Low side hose
(J-39502-72)

I

Utility hose
(J-39476-72)

NT201

Hose color:

I

Low hose: Blue with black stripe

I

High hose: Red with black stripe

I

Utility hose: Yellow with black stripe or green
with black stripe

Hose fitting to gauge:

I

1/2

″

-16 ACME

Service couplers

I

High side coupler
(J-39500-20)

I

Low side coupler
(J-39500-24)

NT202

Hose fitting to service hose:

I

M14 x 1.5 fitting is optional or permanently
attached.

(J-39650)
Refrigerant weight scale

NT200

For measuring of refrigerant
Fitting size: Thread size

I

1/2

″

-16 ACME

(J-39649)
Vacuum pump
(Including the isolator
valve)

NT203

Capacity:

I

Air displacement: 4 CFM

I

Micron rating: 20 microns

I

Oil capacity: 482 g (17 oz)

Fitting size: Thread size

I

1/2

″

-16 ACME

COMMERCIAL SERVICE TOOL

NBHA0009S01

Tool name

Description

Refrigerant identifier
equipment

NT765

For checking refrigerant purity and system con-
tamination

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

PREPARATION

HFC-134a (R-134a) Service Tools and Equipment (Cont’d)

HA-13
