Infiniti QX4 (R50). Manual - part 446

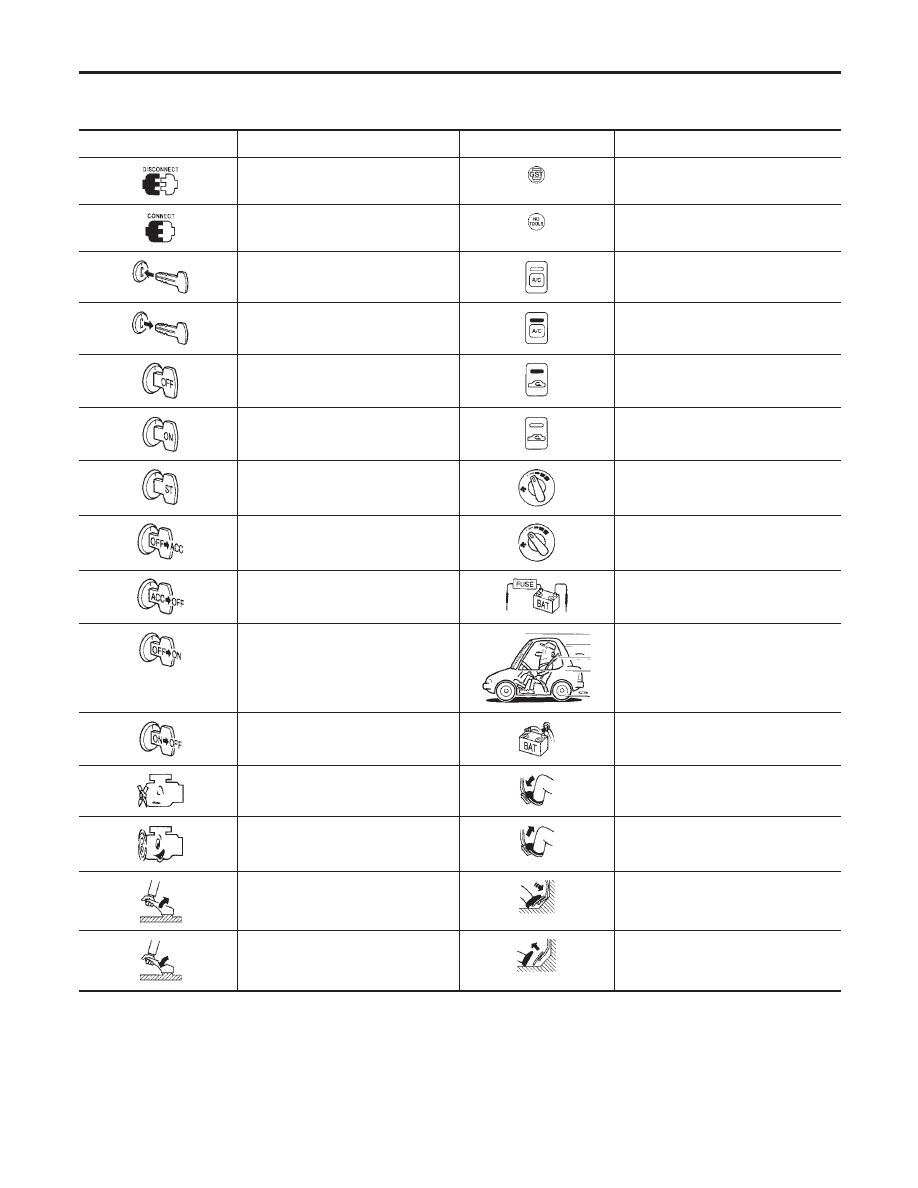

Key to Symbols Signifying Measurements or
Procedures

NBGI0005S02

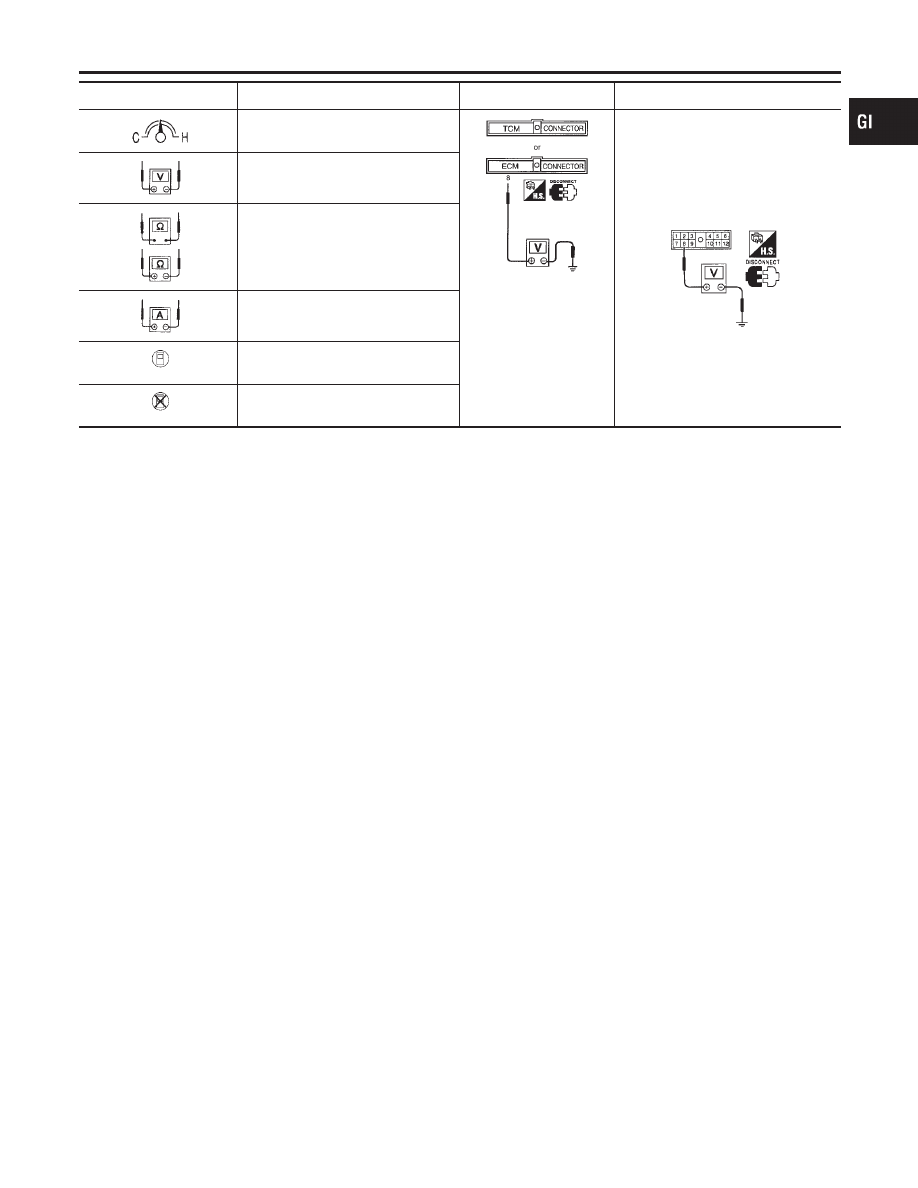

Symbol

Symbol explanation

Symbol

Symbol explanation

Check after disconnecting the con-
nector to be measured.

Procedure with Generic Scan Tool
(GST, OBD-II scan tool)

Check after connecting the connec-
tor to be measured.

Procedure without CONSULT-II or
GST

Insert key into ignition switch.

A/C switch is “OFF”.

Remove key from ignition switch.

A/C switch is “ON”.

Turn ignition switch to “OFF” posi-
tion.

REC switch is “ON”.

Turn ignition switch to “ON” position.

REC switch is “OFF”.

Turn ignition switch to “START” posi-
tion.

Fan switch is “ON”. (At any position
except for “OFF” position)

Turn ignition switch from “OFF” to
“ACC” position.

Fan switch is “OFF”.

Turn ignition switch from “ACC” to
“OFF” position.

Apply positive voltage from battery
with fuse directly to components.

Turn ignition switch from “OFF” to
“ON” position.

Drive vehicle.

Turn ignition switch from “ON” to
“OFF” position.

Disconnect battery negative cable.

Do not start engine, or check with
engine stopped.

Depress brake pedal.

Start engine, or check with engine
running.

Release brake pedal.

Apply parking brake.

Depress accelerator pedal.

Release parking brake.

Release accelerator pedal.

HOW TO FOLLOW TROUBLE DIAGNOSIS

Key to Symbols Signifying Measurements or Procedures

GI-36

Symbol

Symbol explanation

Symbol

Symbol explanation

Check after engine is warmed up
sufficiently.

Pin terminal check for SMJ type
ECM and TCM connectors.
For details regarding the terminal
arrangement, refer to the “ELEC-
TRICAL UNITS” electrical refer-
ence page at the end of the
manual.

Voltage should be measured with a
voltmeter.

Circuit resistance should be mea-
sured with an ohmmeter.

Current should be measured with an
ammeter.

Procedure with CONSULT-II

Procedure without CONSULT-II

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO FOLLOW TROUBLE DIAGNOSIS

Key to Symbols Signifying Measurements or Procedures (Cont’d)

GI-37

NBGI0006

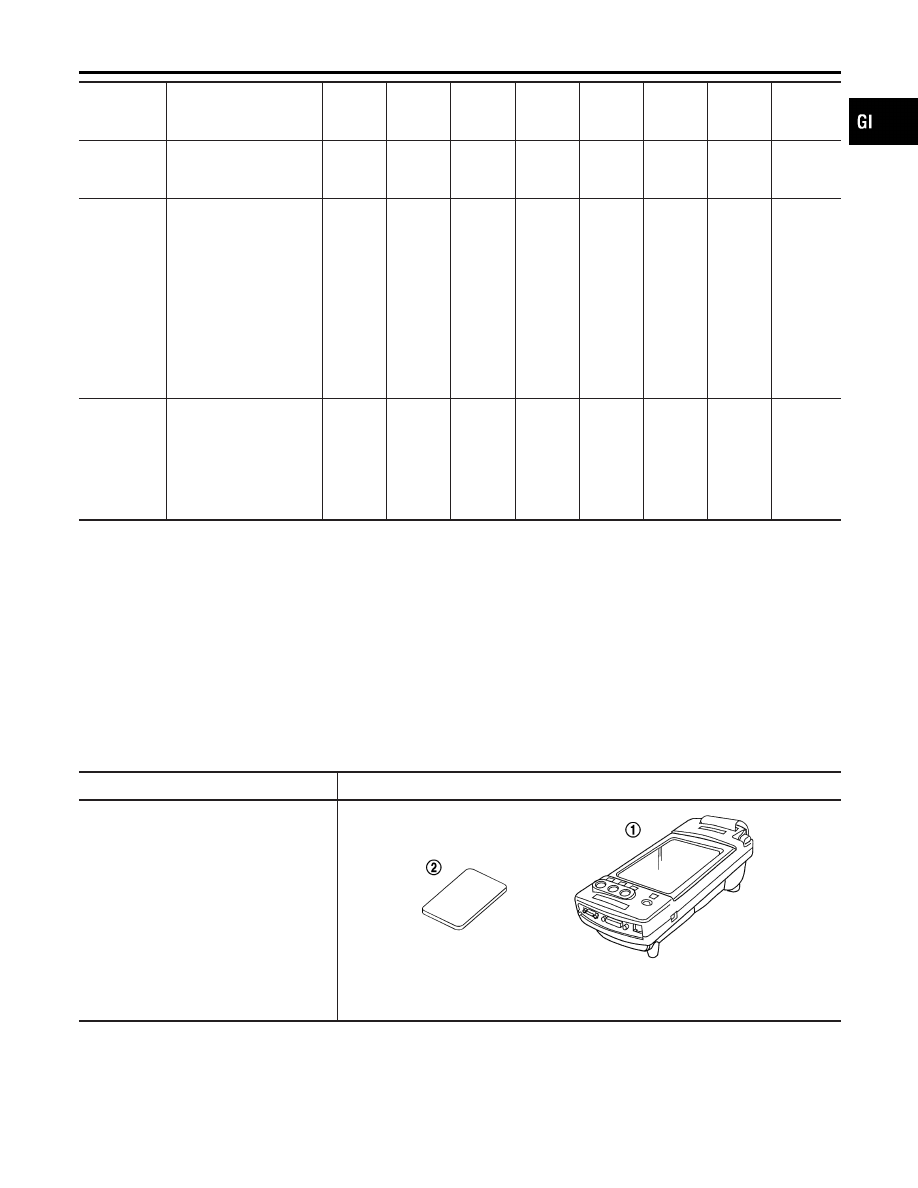

Function and System Application

NBGI0006S01

Diagnostic

test mode

Function

ENGINE

ALL-

MODE

4WD

A/T

ABS

AIR

BAG

IVCS*1

IVIS

(NATS)*2

SMART

EN-

TRANCE

Work sup-
port

This mode enables a
technician to adjust some
devices faster and more
accurate by following the
indications on CONSULT-
II.

x

x

—

—

—

—

—

—

Self-diag-
nostic
results

Self-diagnostic results
can be read and erased
quickly.

x

x

x

x

x

x

x

—

Trouble
diagnostic
record

Current self-diagnostic
results and all trouble
diagnostic records previ-
ously stored can be read.

—

—

—

—

x

—

—

—

ECU dis-
criminated
No.

Classification number of
a replacement ECU can
be read to prevent an
incorrect ECU from being
installed.

—

—

—

—

x

—

—

—

Data monitor

Input/Output data in the
ECU (ECM) can be read.

x

x

x

x

—

x

—

—

Data monitor
(Spec.)

The specified values will
be displayed when an
OK/NG jugement is diffi-
cult for the DATA MONI-
TOR items by Barchart
and Line Graph.

x

—

—

—

—

—

—

—

DTC work
support

This mode enables a
technician to set operat-
ing conditions to confirm
self-diagnosis status/
results.

—

—

x

—

—

—

—

—

Active test

Diagnostic Test Mode in
which CONSULT-II drives
some actuators apart
from the ECMs and also
shifts some parameters
in a specified range.

x

—

—

x

—

—

—

—

ECU (ECM)
part number

ECU (ECM) part number
can be read.

x

x

x

x

—

x

—

—

Control unit
initialization

All registered ignition key
IDs in NATS components
can be initialized and
new IDs can be regis-
tered.

—

—

—

—

—

—

x

—

SRT & DTC
confirmation

The results of SRT (Sys-
tem Readiness Test) and
the self-diagnosis status/
results can be confirmed.

x

—

—

—

—

—

—

—

Function
check

“Remote door unlock
function” of IVCS system
can be checked in this
mode.

—

—

—

—

—

x

—

—

CONSULT-II CHECKING SYSTEM

Function and System Application

GI-38

Diagnostic

test mode

Function

ENGINE

ALL-

MODE

4WD

A/T

ABS

AIR

BAG

IVCS*1

IVIS

(NATS)*2

SMART

EN-

TRANCE

Registered
data

Display the VIN, etc. data
registered in the IVCS
unit.

—

—

—

—

—

x

—

—

Configura-
tion

I

The IVCS system can
be set up in the dem-
onstration mode to
confirm system opera-
tion.

I

Various data related to
both the Communica-
tor Response Center
contract and cellular
provider can be
written/rewritten in this
mode.

—

—

—

—

—

x

—

—

REMO
CONT ID
SET UP

A maximum of four IDs
(identifications) can be
registered in the memory
using the remote control-
ler. These IDs can be
also be confirmed and
erased as required.

—

—

—

—

—

—

—

x

x: Applicable
*1: INFINITI Communicator (IVCS)
*2: IVIS (NATS) [INFINITI Vehicle Immobilizer System (Nissan Anti-Theft System)]

Nickel Metal Hydride Battery Replacement

NBGI0006S06

CONSULT-II contains a nickel metal hydride battery. When replacing the battery obey the following:

WARNING:

Replace the nickel metal hydride battery with Genuine CONSULT-II battery only. Use of another bat-
tery may present a risk of fire or explosion. The battery may present a fire or chemical burn hazard if
mistreated. Do not recharge, disassemble of dispose of in fire.
Keep the battery out of reach of children and discard used battery conforming to the local regulations.

Checking Equipment

NBGI0006S07

When ordering the below equipment, contact your NISSAN/INFINITI distributor.

Tool name

Description

NISSAN CONSULT-II

q

1

CONSULT-II unit (Tester internal soft:

Resident version 3.2.0) and accessories

q

2

Program card AED99C (Version 3.0)

and UEN99A (For IVIS and IVCS)
To confirm the best combination of these
softwares, refer to CONSULT-II Operation
Manual.

SGI100A

NOTE:

I

The CONSULT-II must be used in conjunction with a program card.
CONSULT-II does not require loading (Initialization) procedure.

I

Be sure the CONSULT-II is turned off before installing or removing a program card.

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CONSULT-II CHECKING SYSTEM

Function and System Application (Cont’d)

GI-39
