AGI070

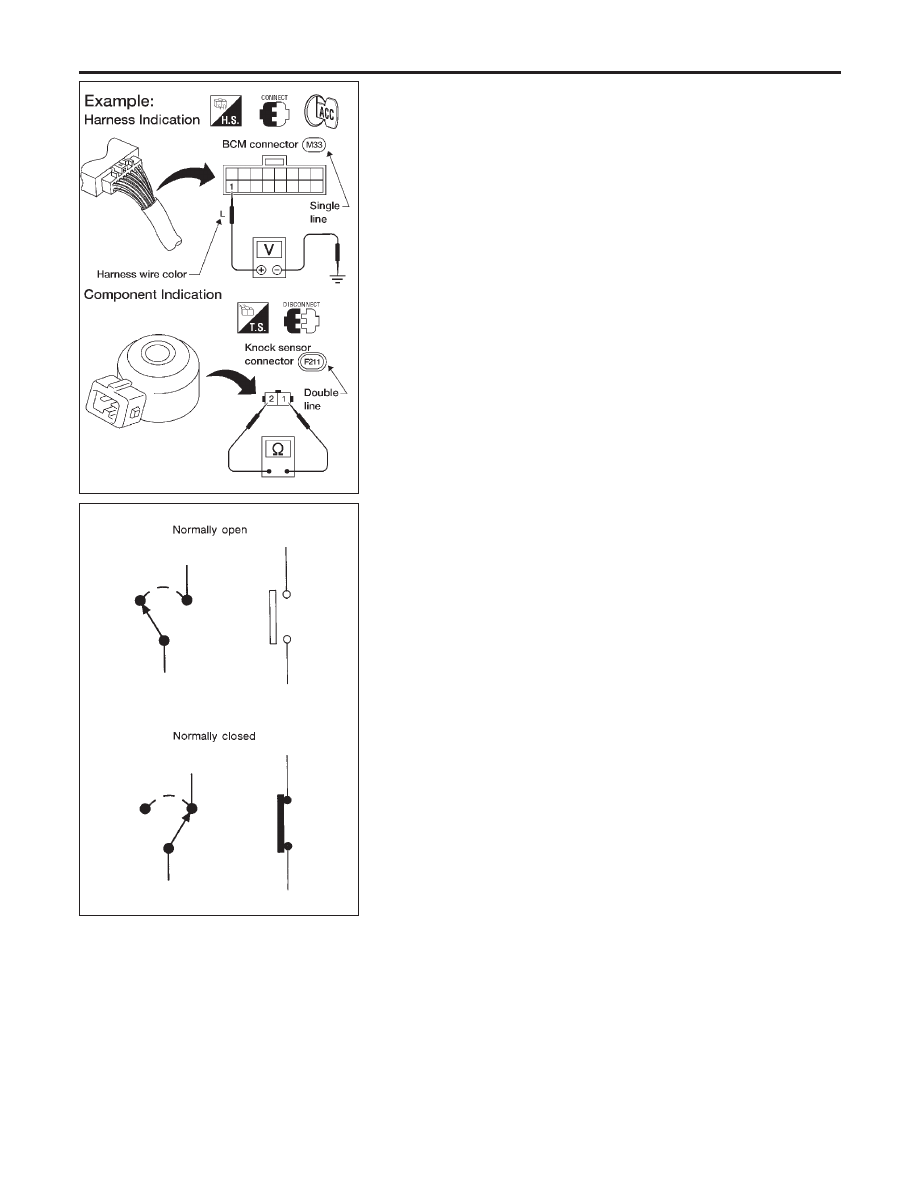

HARNESS INDICATION

NBGI0003S0206

I

Letter designations next to test meter probe indicate harness
(connector) wire color.

I

Connector numbers in a single circle M33 indicate harness
connectors.

COMPONENT INDICATION

NBGI0003S0207

I

Connector numbers in a double circle F211 indicate compo-
nent connectors.

SGI860

SWITCH POSITIONS

NBGI0003S0202

Switches are shown in wiring diagrams as if the vehicle is in the
normal condition.
A vehicle is in the normal condition when:

I

ignition switch is OFF,

I

doors, hood and trunk lid/back door are closed,

I

pedals are not depressed, and

I

parking brake is released.

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-16

SGI862-A

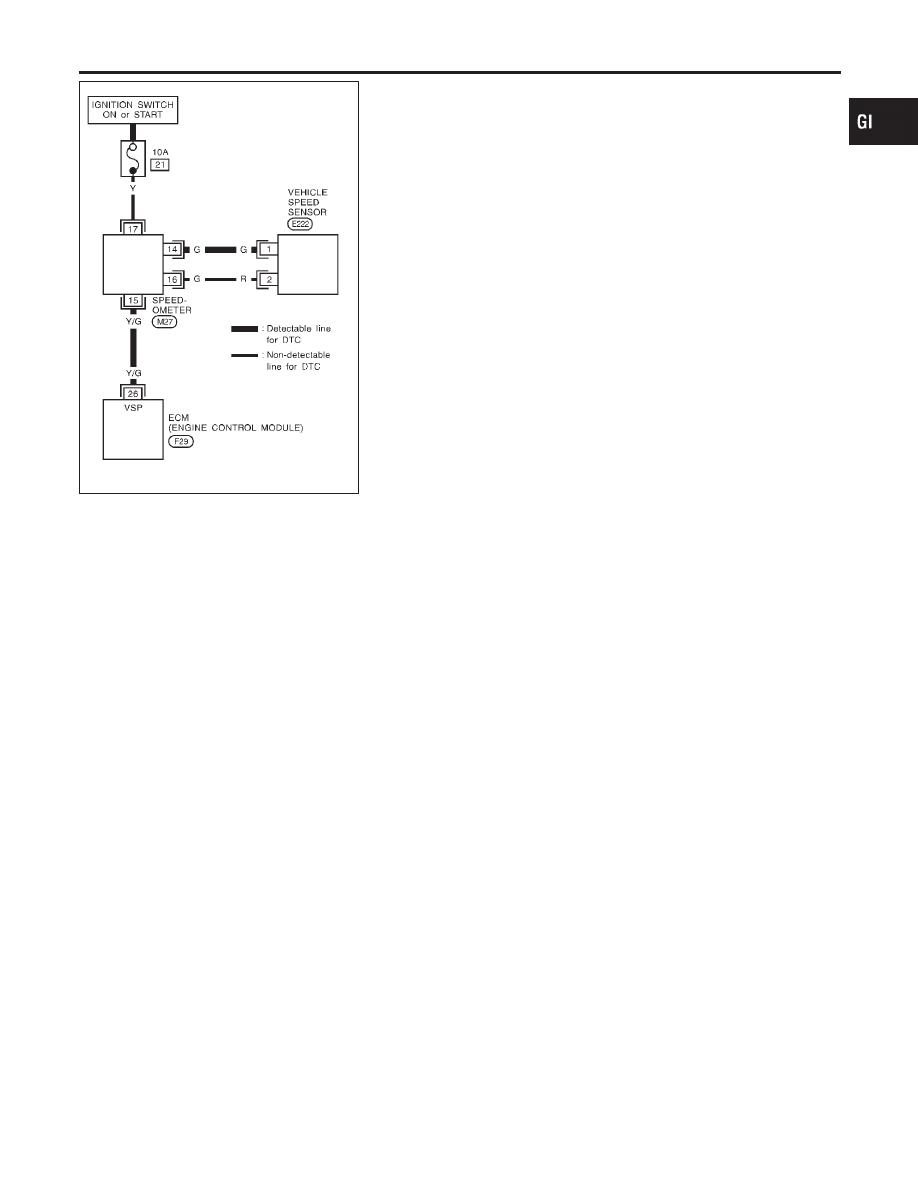

DETECTABLE LINES AND NON-DETECTABLE LINES

NBGI0003S0203

In some wiring diagrams, two kinds of lines, representing wires,
with different weight are used.

I

A line with regular weight (wider line) represents a “detectable
line for DTC (Diagnostic Trouble Code)”. A “detectable line for
DTC” is a circuit in which ECM (Engine Control Module) can
detect its malfunctions with the on board diagnostic system.

I

A line with less weight (thinner line) represents a “non-detect-
able line for DTC”. A “non-detectable line for DTC” is a circuit
in which ECM cannot detect its malfunctions with the on board
diagnostic system.

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-17

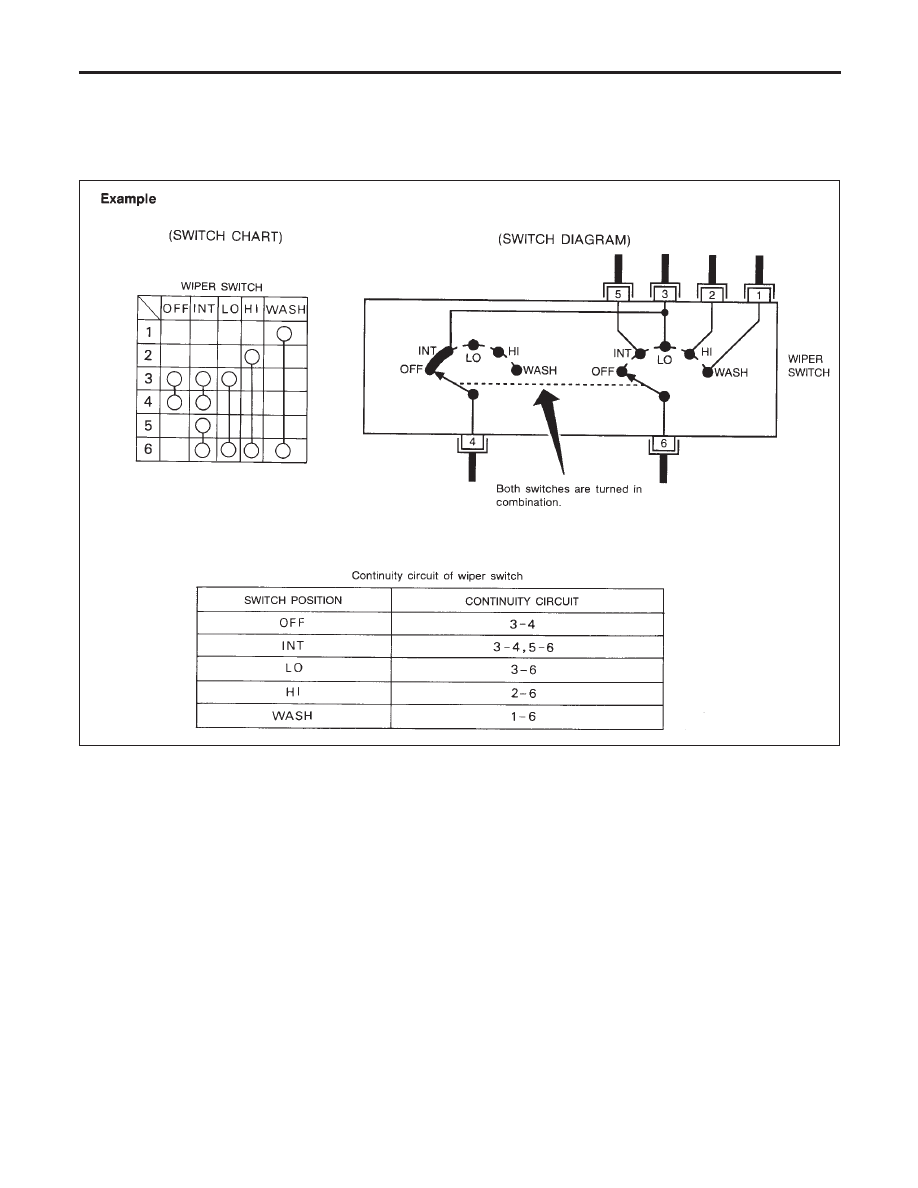

MULTIPLE SWITCH

=NBGI0003S0204

The continuity of multiple switch is described in two ways as shown
below.

I

The switch chart is used in schematic diagrams.

I

The switch diagram is used in wiring diagrams.

SGI875

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-18

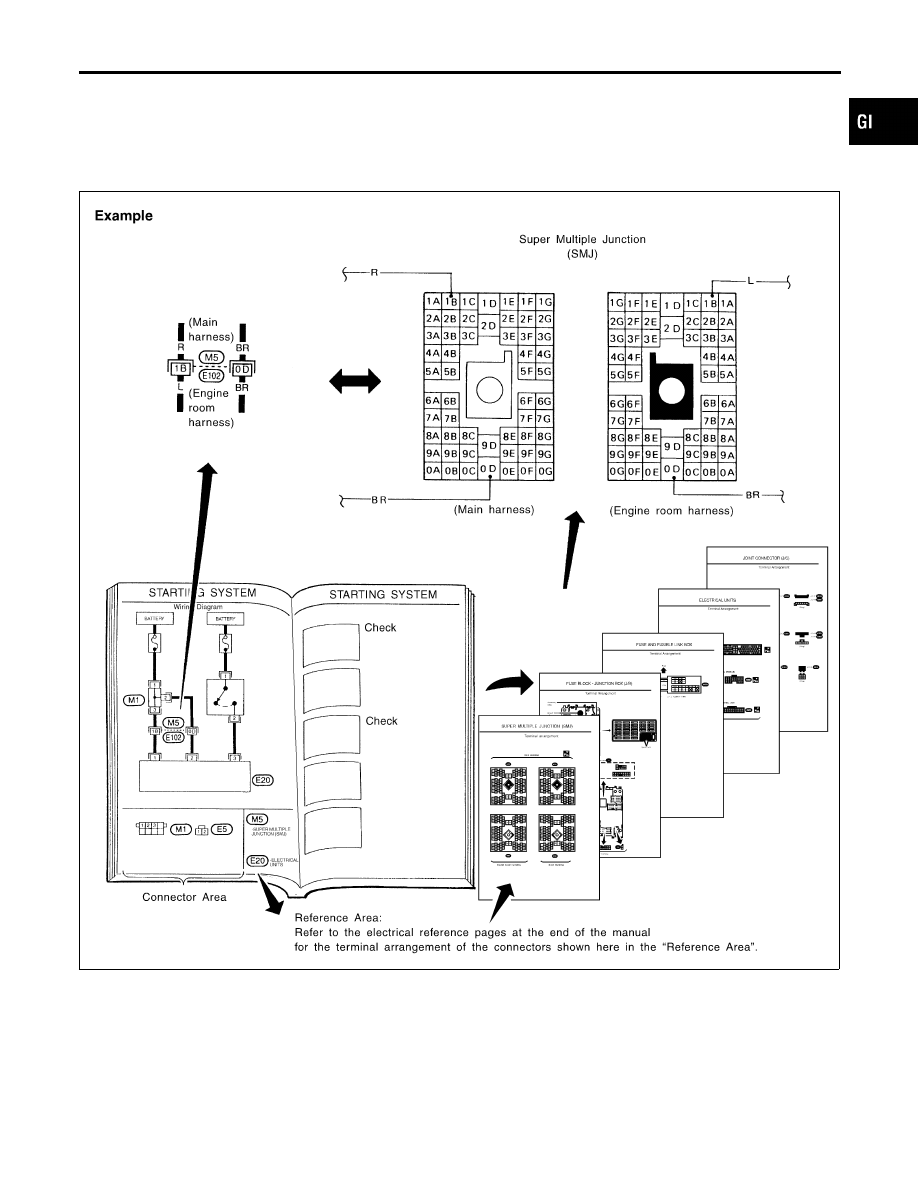

REFERENCE AREA

=NBGI0003S0208

The Reference Area of the wiring diagram contains references to
additional electrical reference pages at the end of the manual. If
connector numbers and titles are shown in the Reference Area of
the wiring diagram, these connector symbols are not shown in the
Connector Area.

SGI092A

Super multiple junction (SMJ)
In a wiring diagram, the SMJ connectors include a letter of the
alphabet in the terminal number.
SMJ connector numbers are shown in the Reference Area of the
wiring diagram. SMJ terminal arrangement can be found on the
electrical reference pages at the end of the manual. For terminal
arrangement of these connectors, refer to the “SUPER MULTIPLE
JUNCTION (SMJ)” electrical reference page at the end of the

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-19
