SFE419AA

SFE420A

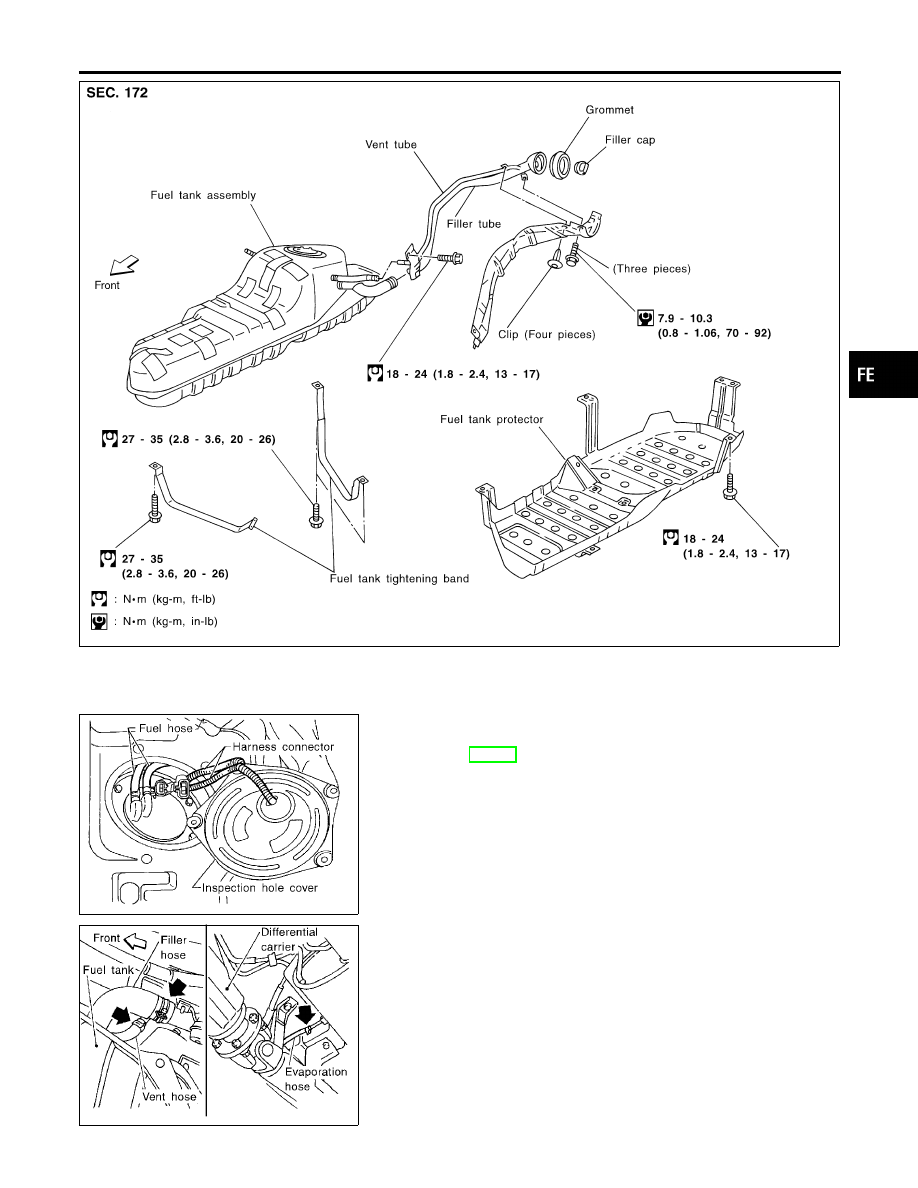

FUEL TANK

NBFE0004S01

1.

Release fuel pressure from fuel line.
Refer to MA-16, “Changing Fuel Filter”.

2.

Remove inspection hole cover located behind the rear seat.

3.

Disconnect harness connectors under inspection hole cover.

4.

Disconnect fuel hoses.

I

Put mating marks on hoses for correct installation.

SFE468A

5.

Disconnect filler hose, vent hose and evaporation hose at fuel
tank side.

GI

MA

EM

LC

EC

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

Removal and Installation (Cont’d)

FE-5

SFE422A

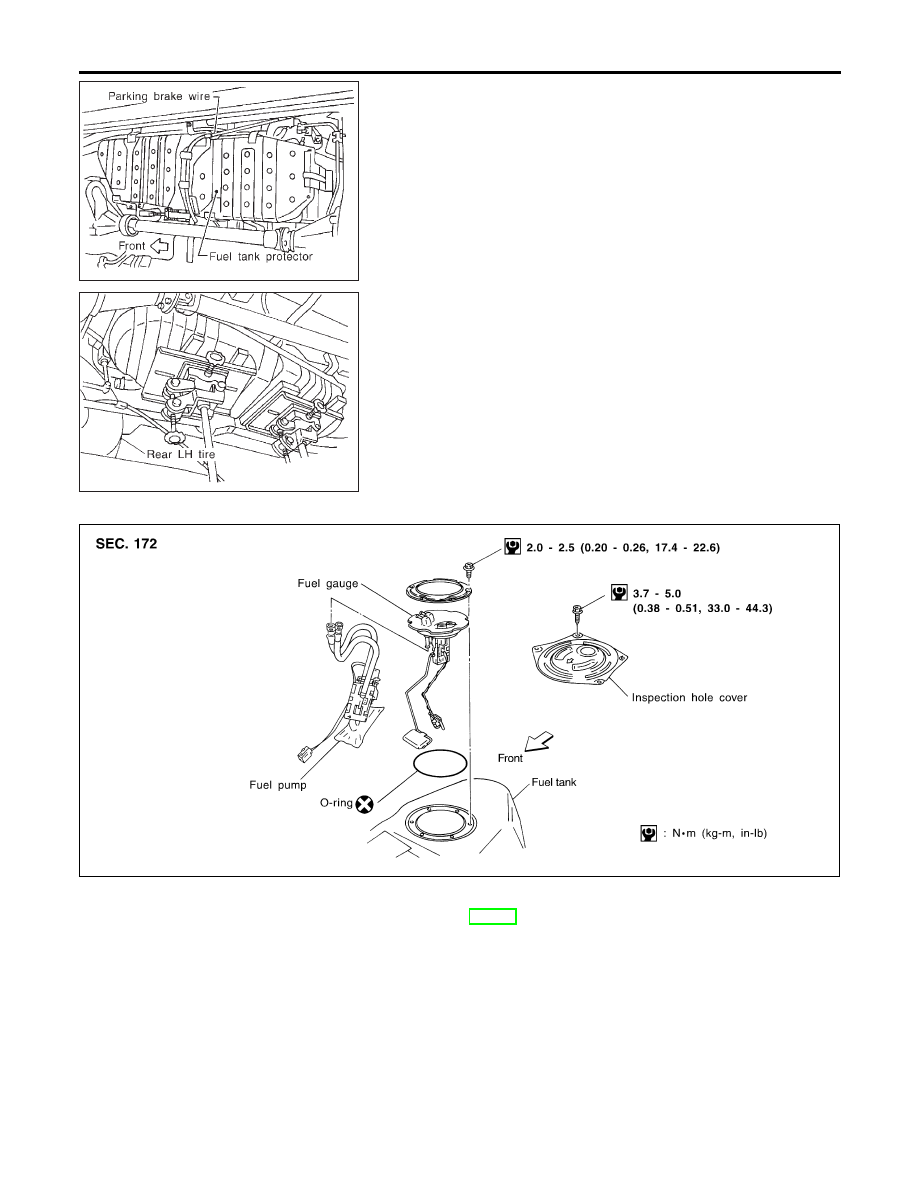

6.

Remove parking brake wire from fuel tank protector.

7.

Remove fuel tank protector.

SFE469A

8.

Remove fuel tank band mounting bolts while supporting fuel
tank.

9.

Remove fuel tank.

Installation procedure is the reverse order of removal.

FUEL PUMP AND GAUGE

NBFE0004S02

SFE541A

1.

Release fuel pressure from fuel line.
Refer to MA-16, “Changing Fuel Filter”.

2.

Remove inspection hole cover located behind the rear seat.

3.

Disconnect harness connectors and fuel tubes from upper
plate of fuel gauge.

I

Put mating marks on tubes for correct installation.

4.

Remove fuel gauge retainer and fuel gauge.

FUEL SYSTEM

Removal and Installation (Cont’d)

FE-6

SFE544A

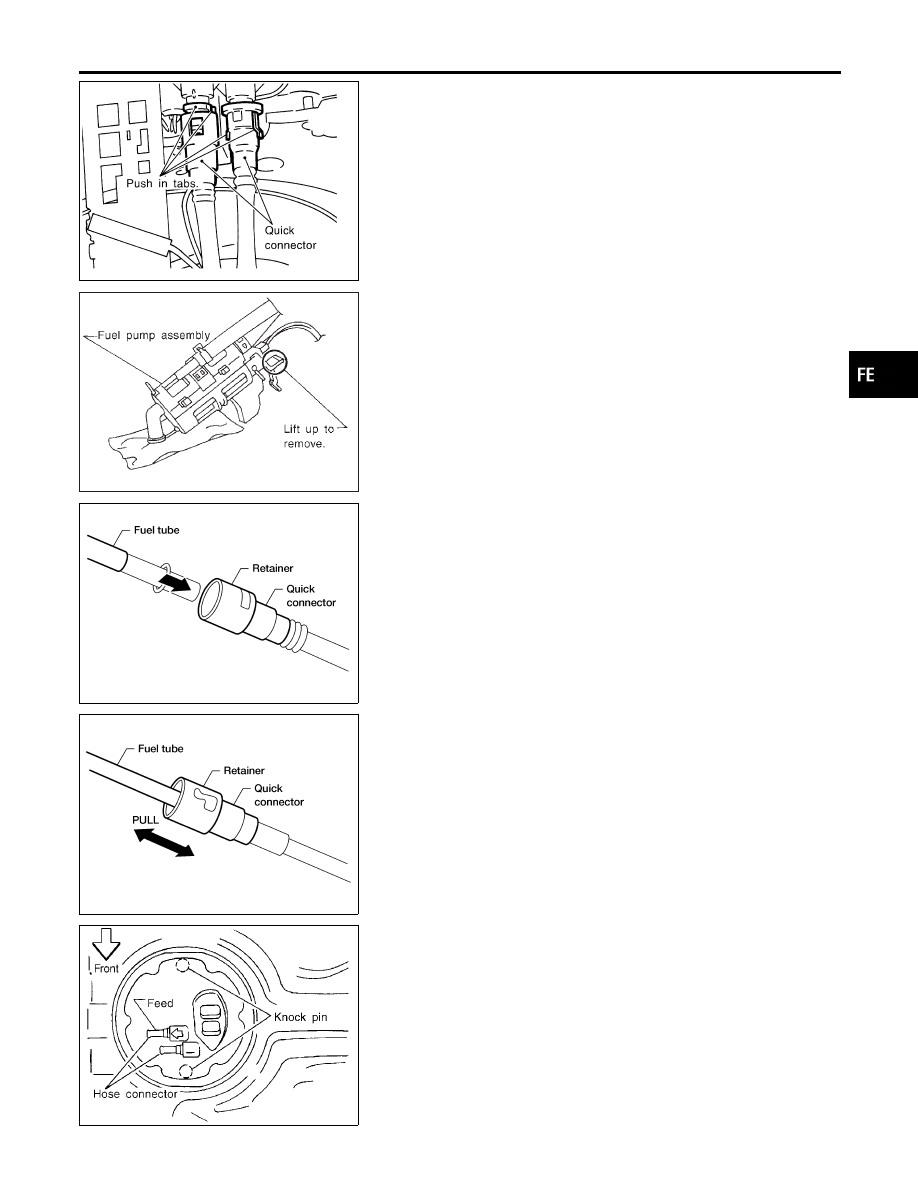

5.

Disconnect the quick connectors as follows.

1)

Put mating marks on tubes and connectors for correct instal-
lation.

2)

Hold the sides of the connector, push in tabs, and pull out the
tube inserted in the retainer.

CAUTION:

I

The tube can be removed when the push in tabs are com-
pletely depressed. Do not twist it more than necessary.

I

Do not use any tools to remove the quick connector.

I

Keep the connecting portion of the tubes and quick con-
nectors clean.

SFE425A

6.

Remove fuel pump with bracket while lifting the pawl of the fuel
pump bracket upward.

AFE113

7.

To install, reverse the removal procedure. Connect the quick
connectors as follows.

I

Be sure that the connecting portion is clean and smooth.

I

Align mating marks.

I

Insert tube into the center of the connector until you hear a
click.

AFE114

After connecting quick connectors, make sure the connection is
firmly made using the following method.

I

Pull on the fuel tube and connector to make sure they are firmly
connected.

I

Start the engine, increase engine speed and verify that there
are no leaks.

SFE428A

I

Install fuel gauge as shown.

GI

MA

EM

LC

EC

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL SYSTEM

Removal and Installation (Cont’d)

FE-7

Removal and Installation

NBFE0005

CAUTION:

I

Always replace exhaust gaskets with new ones when reassembling.

I

With engine running, check all tube connections for exhaust gas leaks, and entire system for
unusual noises.

I

Check to ensure that mounting brackets and mounting insulators are installed properly and free
from undue stress. Improper installation could result in excessive noise or vibration.

I

Discard any heated oxygen sensor which has been dropped from a height of more than 0.5 m (19.7
in) onto a hard surface such as a concrete floor; use a new one.

I

Before installing new oxygen sensor, clean exhaust system threads using Oxygen Sensor Thread
Cleaner tool J-43897-18 of J-43897-12 and approved anti-seize lubricant.

I

Do not overtorque the oxygen sensor. Doing so may cause damage to the oxygen sensor, result-
ing in the MIL coming on.

EXHAUST SYSTEM

Removal and Installation
