ACCELERATOR CONTROL, FUEL &

EXHAUST SYSTEMS

SECTION

FE

CONTENTS

PREPARATION ...............................................................2

Special Service Tool ....................................................2
Commercial Service Tools ...........................................2

ACCELERATOR CONTROL SYSTEM ...........................3

Removal and Installation .............................................3
Adjusting Accelerator Wire ..........................................3

FUEL SYSTEM ................................................................4

Removal and Installation .............................................4

FUEL TANK

...............................................................5

FUEL PUMP AND GAUGE

.........................................6

EXHAUST SYSTEM ........................................................8

Removal and Installation .............................................8

GI

MA

EM

LC

EC

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

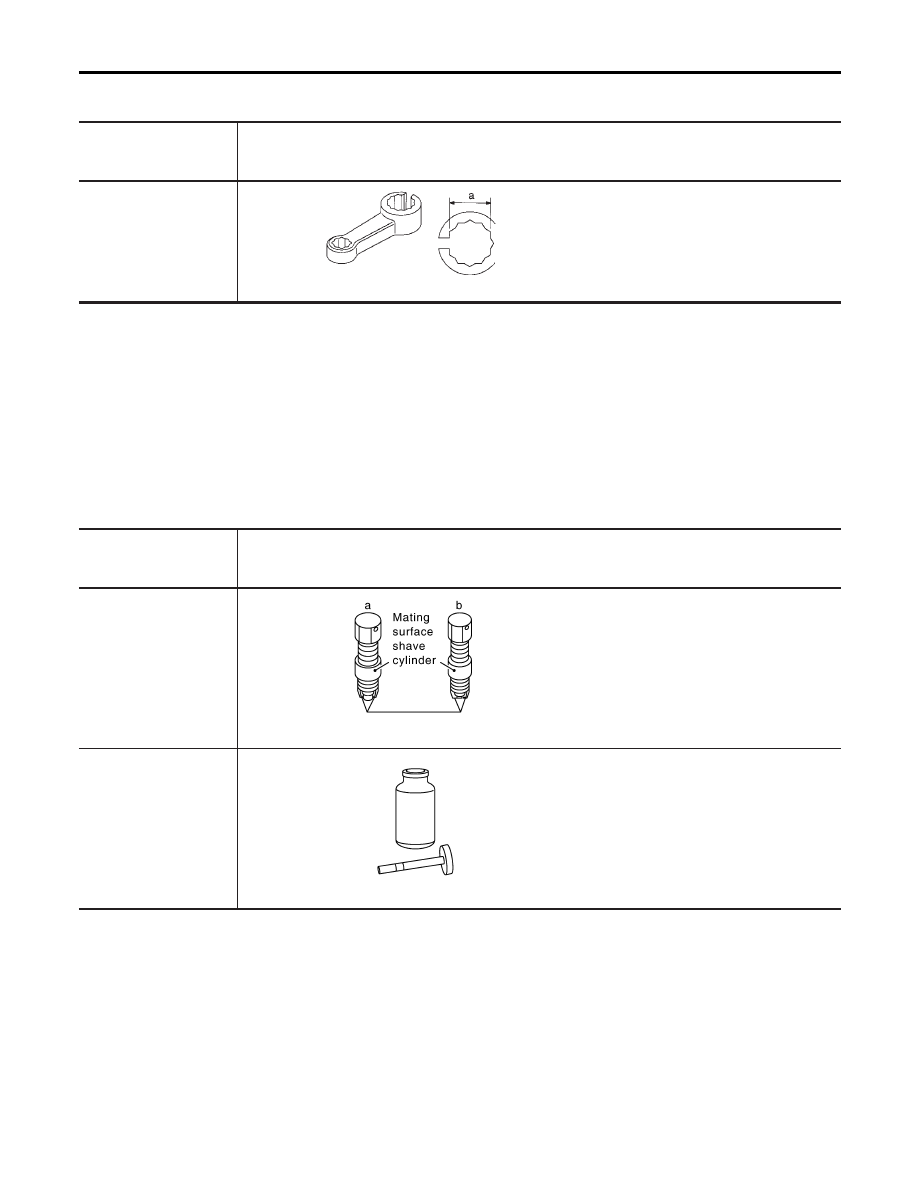

Special Service Tool

NBFE0001

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV10114400 (J38365)
Heated oxygen sensor
wrench

NT636

Loosening or tightening rear heated oxy-
gen sensor (For right bank)
a: 22 mm (0.87 in)

Commercial Service Tools

NBFE0007

Tool number
(Kent-Moore No.)
Tool name

Description

Oxygen sensor thread
cleaner
(J-43897-18)
(J-43897-12)

NT778

Reconditioning the exhaust system
threads before installing a new oxygen
sensor. Use with anti-seize lubricant
shown below.
a: J-43897-18 (18 mm dia.) for Zirconia
Oxygen Sensor
b: J-43897-12 (12 mm dia.) for Titania
Oxygen Sensor

Anti-seize lubricant (Per-
matex

TM

133AR or

equivalent meeting MIL
specification MIL-A-907)

NT779

Lubricating oxygen sensor thread cleaning
tool when reconditioning exhaust system
threads.

PREPARATION

Special Service Tool

FE-2

Removal and Installation

NBFE0002

CAUTION:

I

When removing accelerator wire, make a mark to indicate lock nut’s initial position.

I

Check that throttle valve opens fully when accelerator pedal is fully depressed. Also check that it
returns to idle position when pedal is released.

I

Check accelerator control parts for improper contact with any adjacent parts.

I

When connecting accelerator wire, be careful not to twist or scratch its inner wire.

I

Refer to EL-240, “AUTOMATIC SPEED CONTROL DEVICE” for ASCD wire adjustment.

SFE635A

SEF793W

SFE249AE

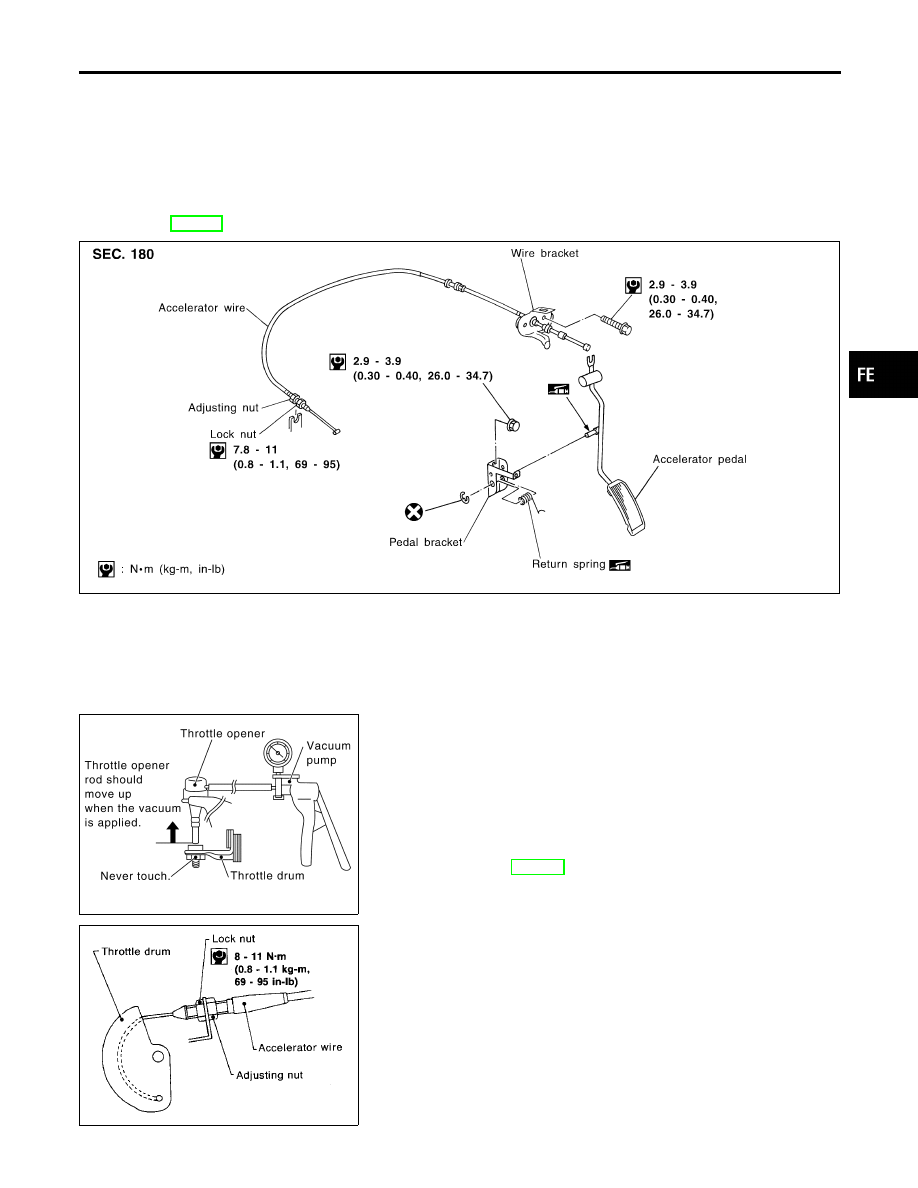

Adjusting Accelerator Wire
