Infiniti QX4 (R50). Manual - part 414

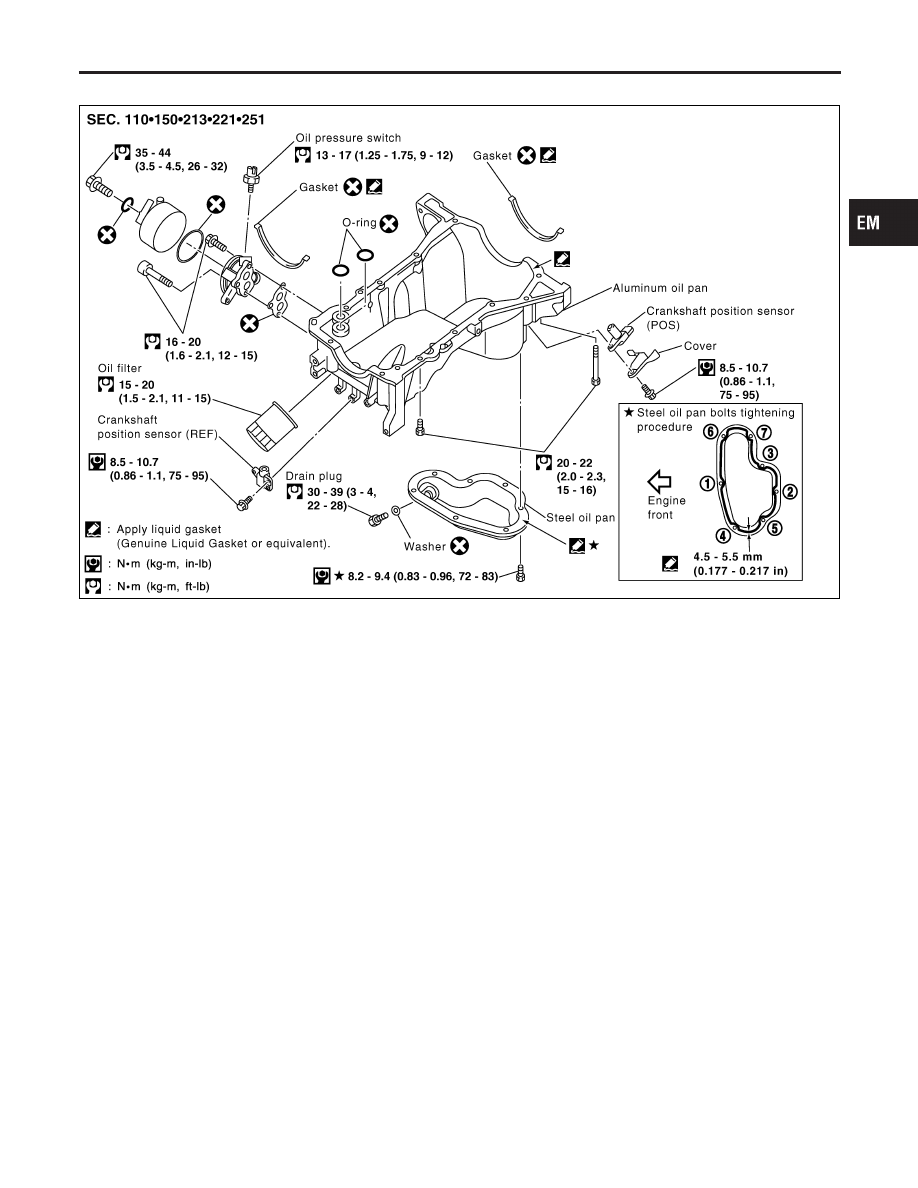

Components

NBEM0008

SEM583G

Removal

NBEM0009

WARNING:

I

Place vehicle on a flat and solid surface.

I

You should not remove oil pan until exhaust system and
cooling system have completely cooled off.
Otherwise, you may burn yourself and/or fire may break
out in the fuel line.

I

When removing front engine mounting nuts, lift up slightly
engine for safety work.

CAUTION:

When removing the aluminum oil pan from engine, first
remove the crankshaft position sensors (POS and REF) from
the assembly.
Be careful not to damage sensor edges and signal plate teeth.
1.

Remove front RH and LH wheels.

2.

Remove battery.

3.

Remove oil level gauge.

4.

Remove engine undercover.

5.

Remove suspension member stay.

6.

Drain engine coolant from radiator drain plug.

7.

Disconnect A/T oil cooler hoses.

8.

Drain engine oil.

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL PAN

Components

EM-15

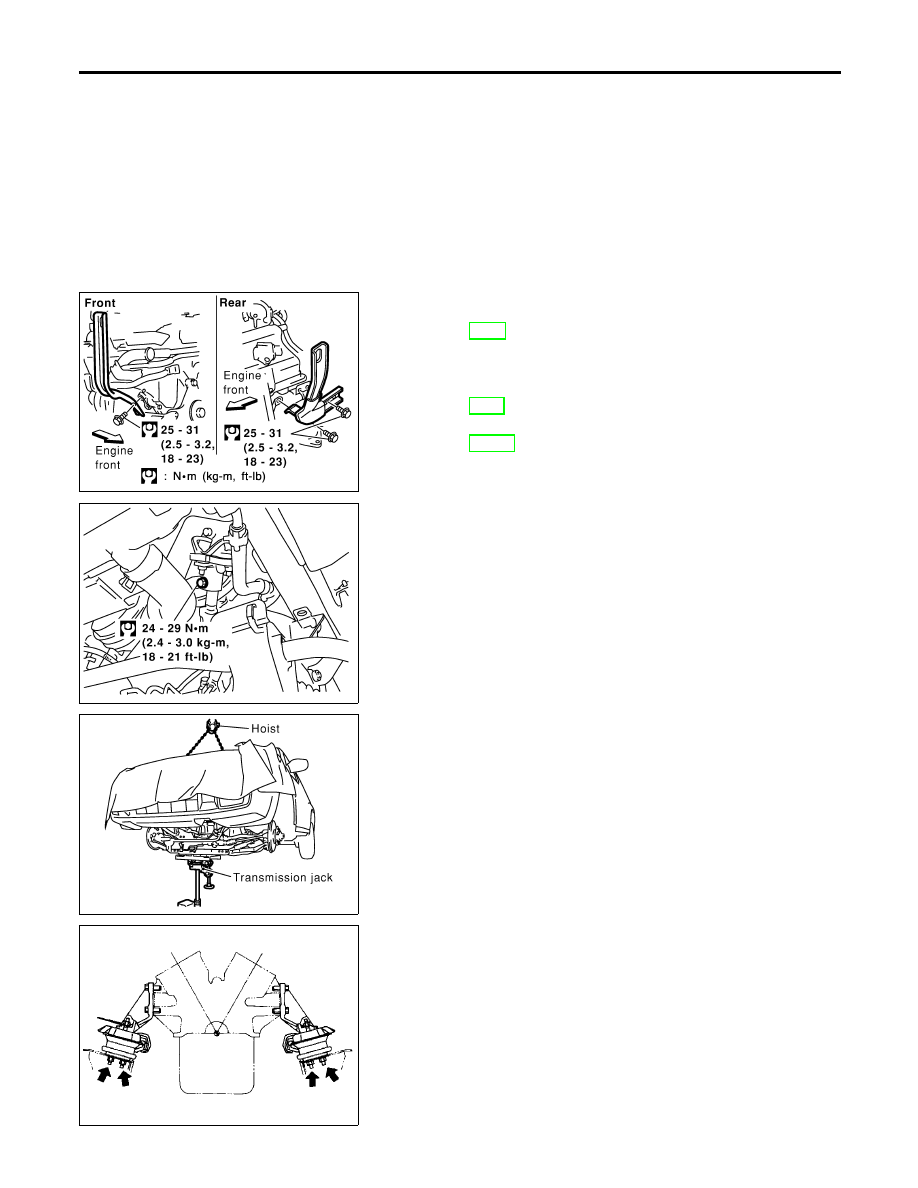

9.

Remove the crankshaft position sensors (REF and POS).

10. Remove drive belts and idler pulley with bracket.
11. Remove power steering oil pump, then put it aside holding with

a suitable wire.

12. Remove alternator.

SEM605G

13. Install engine slingers.
14. Remove front propeller shaft. (4WD)

Refer to PD-6, “Removal and Installation”.

15. Remove exhaust front tube heat insulators, then remove rear

heat oxygen sensors.

16. Remove exhaust front tube from both sides.

Refer to FE-8, “Removal and Installation”.

17. Remove front final drive. (4WD)

Refer to PD-18, “Removal and Installation”.

18. Remove starter motor.
19. Disconnect oil pressure switch harness connector.

SEM528G

20. Loosen and disconnect the bolts fixing the steering column

assembly lower joint and the power steering gear.

SEM471G

21. Set a suitable transmission jack under the front suspension

member and hoist engine with engine slingers.

EMQ0357D

22. Remove front engine mounting nuts from both sides.

OIL PAN

Removal (Cont’d)

EM-16

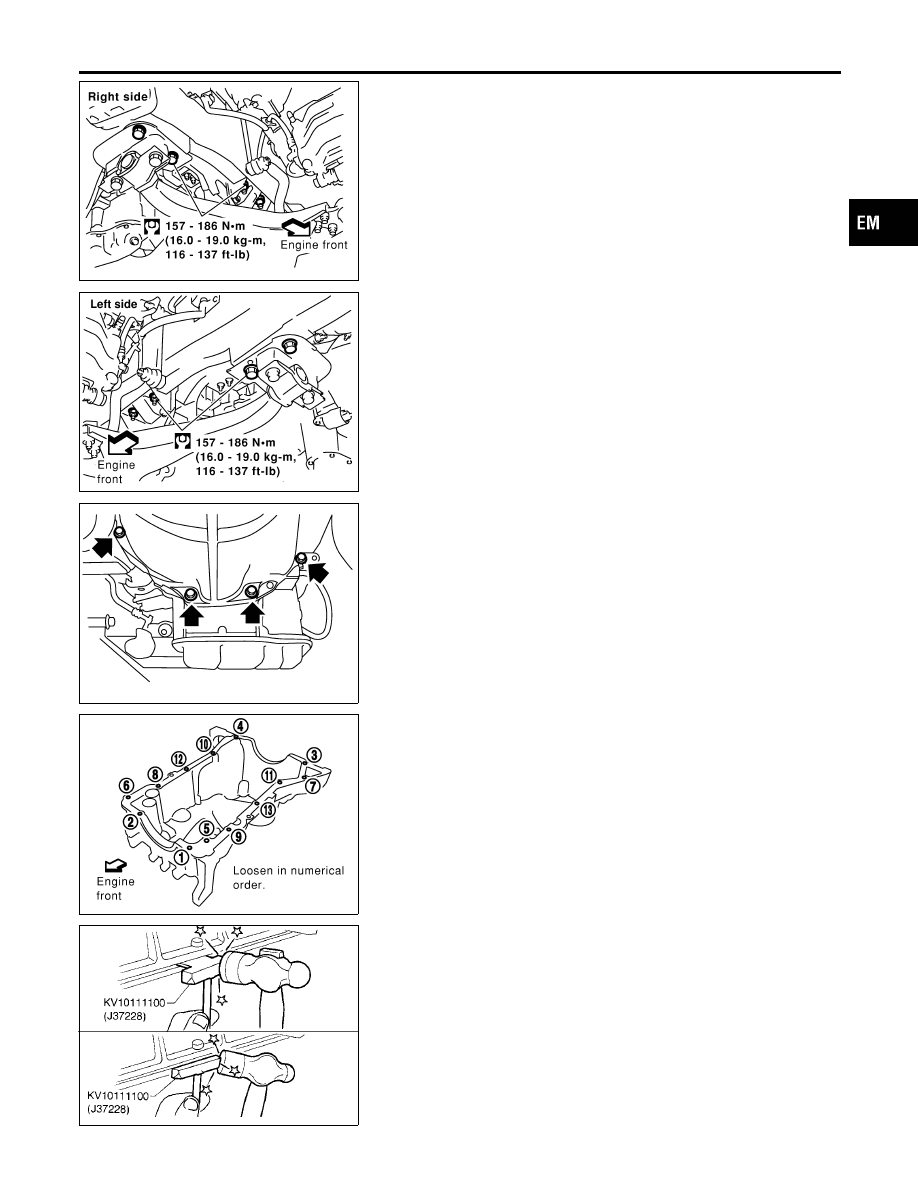

SEM529G

SEM530G

23. Remove front suspension member bolts.
24. Lower the transmission jack carefully to secure clearance

between the oil pan and suspension member.

25. Remove A/T oil cooler tube.
26. Remove water hose and tube.

SEM469G

27. Remove the four engine-to-transmission bolts.

SEM463G

28. Remove aluminum oil pan bolts in numerical order.

SEM365E

29. Remove aluminum oil pan.
a.

Insert tool between aluminum oil pan and cylinder block.

I

Be careful not to damage aluminum mating surface.

I

Do not insert screwdriver, or oil pan flange will be
deformed.

b.

Slide tool by tapping its side with a hammer.

GI

MA

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL PAN

Removal (Cont’d)

EM-17

SEM464G

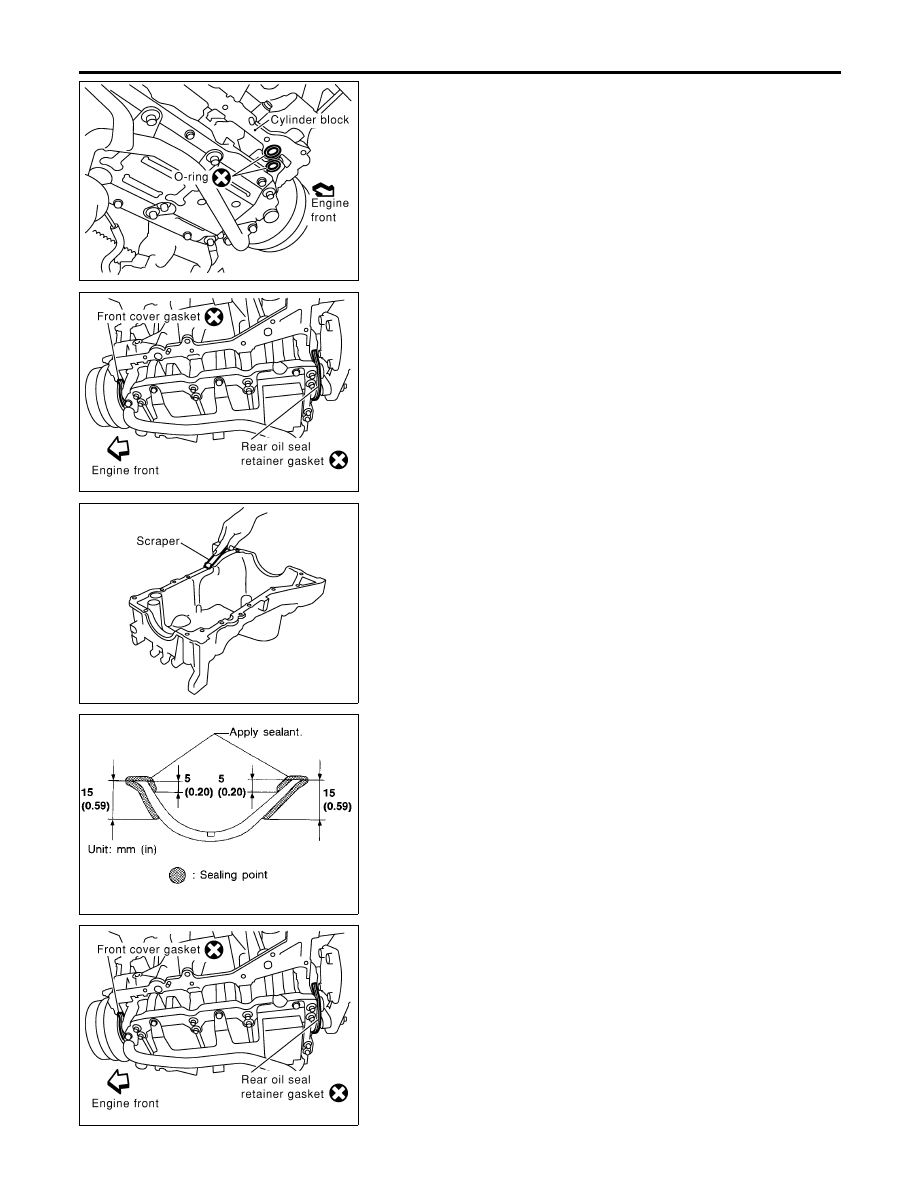

30. Remove O-rings from cylinder block and oil pump body.

SEM465G

31. Remove front cover gasket and rear oil seal retainer gasket.

SEM466G

Installation

NBEM0010

1.

Before installing oil pan, remove old liquid gasket from mating
surface using a scraper.

I

Also remove old liquid gasket from mating surface of cyl-
inder block.

I

Remove old liquid gasket from the bolt hole and thread.

SEM964E

2.

Apply sealant to front cover gasket and rear oil seal retainer
gasket.

SEM465G

3.

Install front cover gasket and rear oil seal retainer gasket.

OIL PAN

Removal (Cont’d)

EM-18
