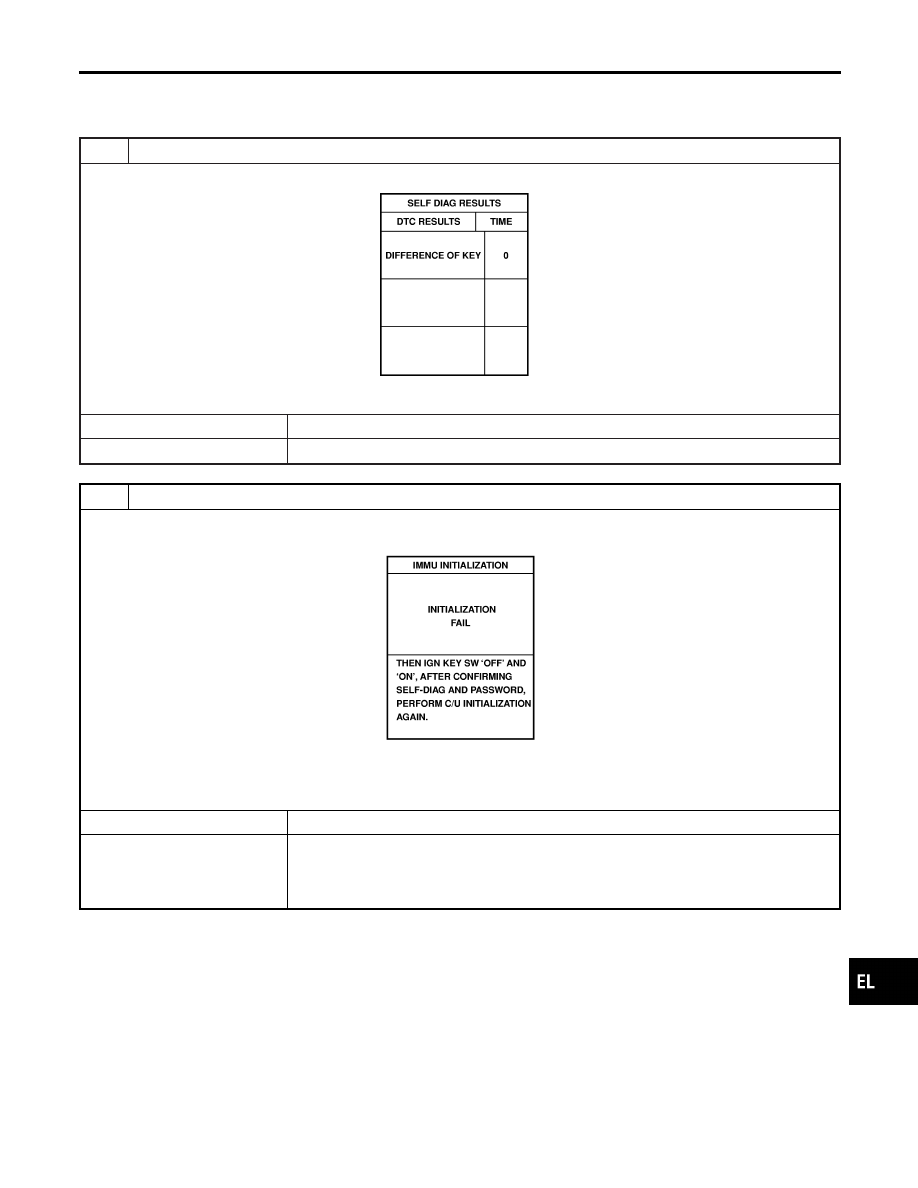

DIAGNOSTIC PROCEDURE 3

=NBEL0224S07

Self-diagnostic results:
“DIFFERENCE OF KEY” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “DIFFERENCE OF KEY” displayed on CONSULT-II screen.

SEL367X

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II. Re-register all IVIS (NATS) ignition key IDs.
For initialization and registration of IVIS (NATS) ignition key IDs, refer to “CONSULT-II operation manual IVIS/NVIS”.

SEL297W

NOTE:
If the initialization is not completed or fails, CONSULT-II shows above message on the screen.

Can the system be initialized and can the engine be started with re-registered IVIS (NATS) ignition key?

Yes

©

Ignition key ID was unregistered. Ref. part No. D

No

©

IMMU is malfunctioning.
Replace IMMU. Ref. part No. A
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual IVIS/NVIS”.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Trouble Diagnoses (Cont’d)

EL-341

DIAGNOSTIC PROCEDURE 4

=NBEL0224S08

Self-diagnostic results:
“CHAIN OF IMMU-KEY” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “CHAIN OF IMMU-KEY” displayed on CONSULT-II screen.

SEL368X

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

CHECK IVIS (NATS) IGNITION KEY ID CHIP

Start engine with another registered IVIS (NATS) ignition key.

Does the engine start?

Yes

©

Ignition key ID chip is malfunctioning.
Replace the ignition key.
Ref. part No. E
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II Operation Manual IVIS/NVIS”.

No

©

GO TO 3.

3

CHECK IMMU INSTALLATION

Check IMMU installation.
Refer to “How to Replace IMMU” in EL-347.

OK or NG

OK

©

IMMU is malfunctioning.
Replace IMMU. Ref. part No. A
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II Operation Manual IVIS/NVIS”.

NG

©

Reinstall IMMU correctly.

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Trouble Diagnoses (Cont’d)

EL-342

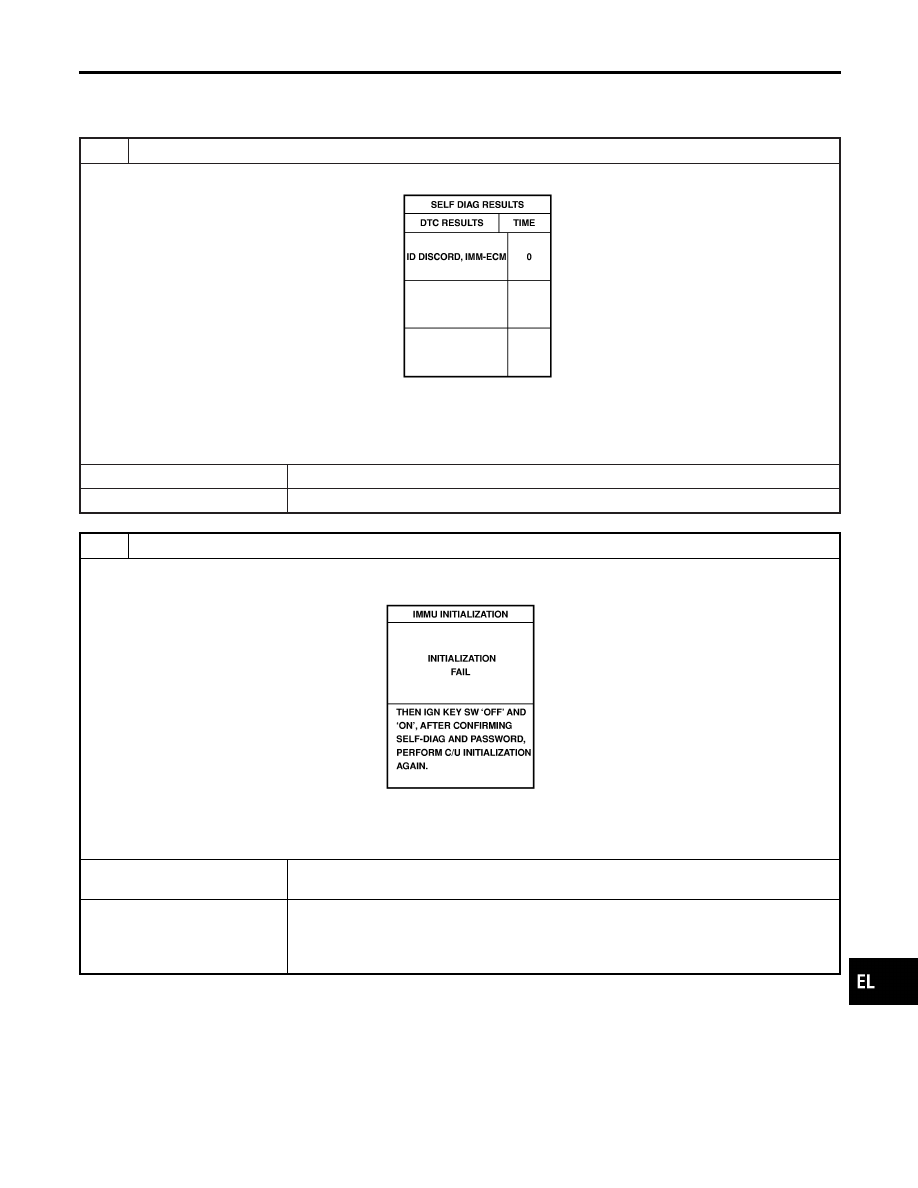

DIAGNOSTIC PROCEDURE 5

=NBEL0224S09

Self-diagnostic results:
“ID DISCORD, IMM-ECM” displayed on CONSULT-II screen

1

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “ID DISCORD, IMM-ECM” displayed on CONSULT-II screen.

SEL369X

NOTE:
“ID DISCORD IMMU-ECM”:
Registered ID of IMMU is in discord with that of ECM.

Is CONSULT-II screen displayed as above?

Yes

©

GO TO 2.

No

©

GO TO SYMPTOM MATRIX CHART 1.

2

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II. Re-register all IVIS (NATS) ignition key IDs.
For initialization, refer to “CONSULT-II operation manual IVIS/NVIS”.

SEL297W

NOTE:
If the initialization is not completed or fails, CONSULT-II shows above message on the screen.

Can the system be initialized?

Yes

©

Start engine. (END)
(System initialization had not been completed. Ref. part No. F)

No

©

ECM is malfunctioning.
Replace ECM. Ref. part No. F
Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual IVIS/NVIS”.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Trouble Diagnoses (Cont’d)

EL-343

DIAGNOSTIC PROCEDURE 6

=NBEL0224S10

“SECURITY INDICATOR LAMP DOES NOT LIGHT UP”

1

CHECK FUSE

Check 10A fuse [No. 12, located in the fuse block (J/B)].

Is 10A fuse OK?

Yes

©

GO TO 2.

No

©

Replace fuse.

2

CHECK SECURITY INDICATOR LAMP

1. Install 10A fuse.
2. Perform initialization with CONSULT-II.

For initialization, refer to “CONSULT-II Operation Manual IVIS/NVIS”.

3. Turn ignition switch OFF.
4. Start engine and turn ignition switch OFF.
5. Check the security indicator lamp lighting.
Security indicator lamp should be blinking.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 3.

3

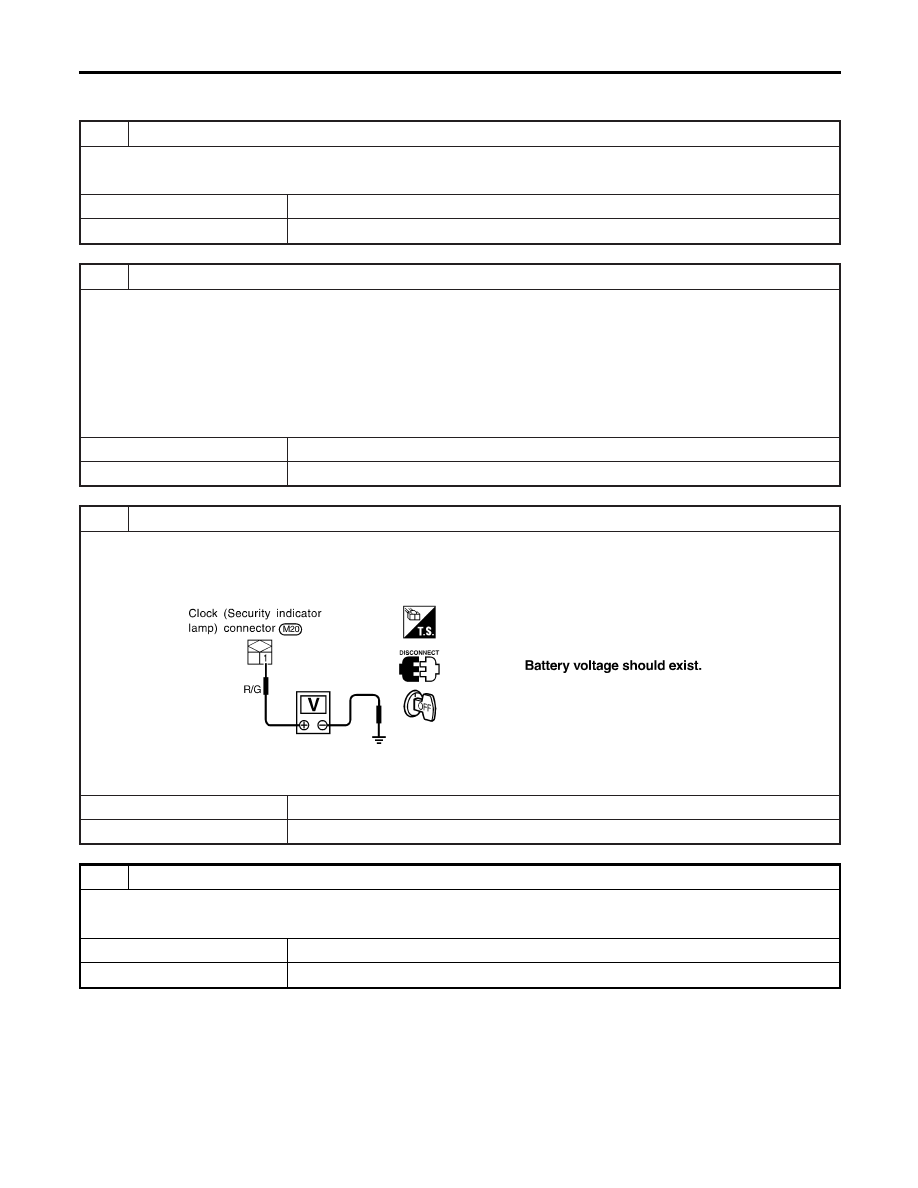

CHECK SECURITY INDICATOR LAMP POWER SUPPLY CIRCUIT

1. Disconnect security indicator lamp connector.
2. Check voltage between security indicator lamp connector terminal 1 and ground.

SEL370X

OK or NG

OK

©

GO TO 4.

NG

©

Check harness for open or short between fuse and security indicator lamp.

4

CHECK SECURITY INDICATOR LAMP

Check security Indicator Lamp.

Is security indicator lamp OK?

Yes

©

GO TO 5.

No

©

Replace security indicator lamp.

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM — NATS)

Trouble Diagnoses (Cont’d)

EL-344
