Infiniti QX4 (R50). Manual - part 370

I

to horn relay terminal 2.

The headlamps flash and the horn sounds intermittently.
The alarm automatically turns off after 50 seconds but will reactivate if the vehicle is tampered with again.

THEFT WARNING SYSTEM DEACTIVATION

NBEL0120S05

To deactivate the theft warning system, a door, the back door or the glass hatch must be unlocked with the
key or remote controller.
When the key is used to unlock the door, smart entrance control unit terminal 30 receives a ground signal

I

from terminal 1 of the LH key cylinder switch

I

from terminal 2 of the back door key cylinder switch.

When the key is used to open the glass hatch, smart entrance control unit terminal 42 receives a ground sig-
nal from terminal 3 of the back door key cylinder switch.
When the smart entrance control unit receives either one of these signals or unlock signal from remote
controller, the theft warning system is deactivated. (Disarmed phase)

PANIC ALARM OPERATION

NBEL0120S06

Multi-remote control system may or may not operate theft warning system (horn and headlamps) as required.
When the multi-remote control system is triggered, ground is supplied intermittently.

I

from smart entrance control unit terminal 4

I

to headlamp relay LH and RH terminal 2 and

I

from terminal 19 of the smart entrance control unit

I

to horn relay terminal 2.

The headlamp flashes and the horn sounds intermittently.
The alarm automatically turns off after 30 seconds or when smart entrance control unit receives any signal
from multi-remote controller.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

THEFT WARNING SYSTEM

System Description (Cont’d)

EL-297

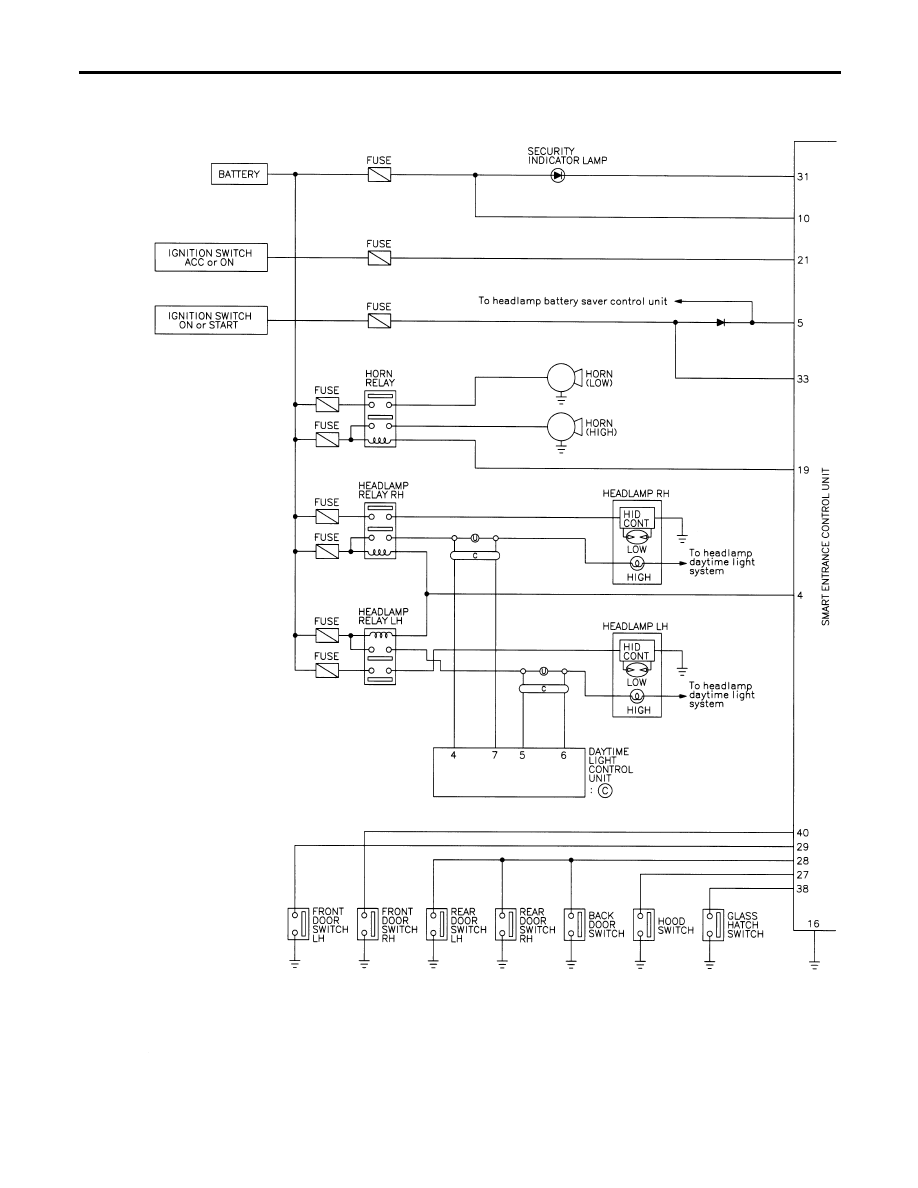

Schematic

NBEL0121

MEL857L

THEFT WARNING SYSTEM

Schematic

EL-298

MEL263M

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

THEFT WARNING SYSTEM

Schematic (Cont’d)

EL-299

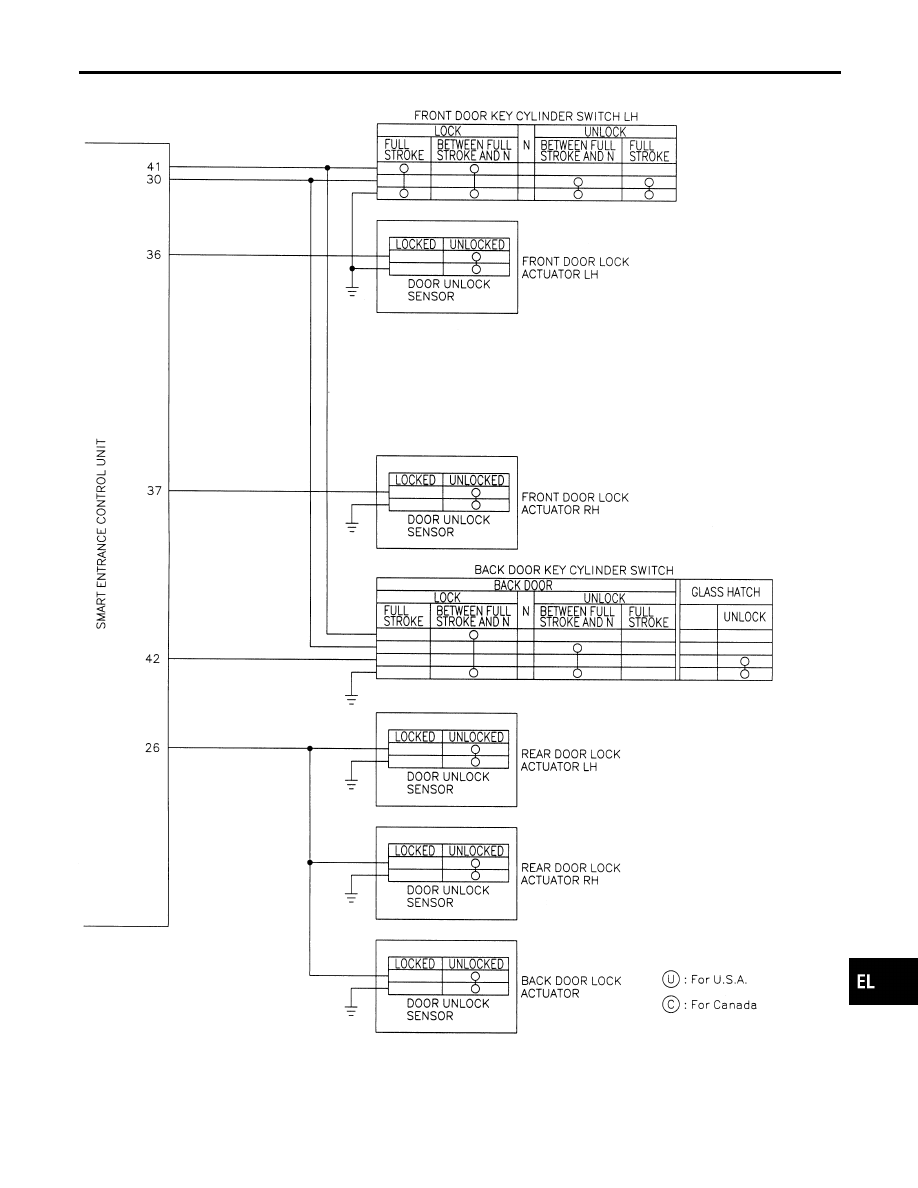

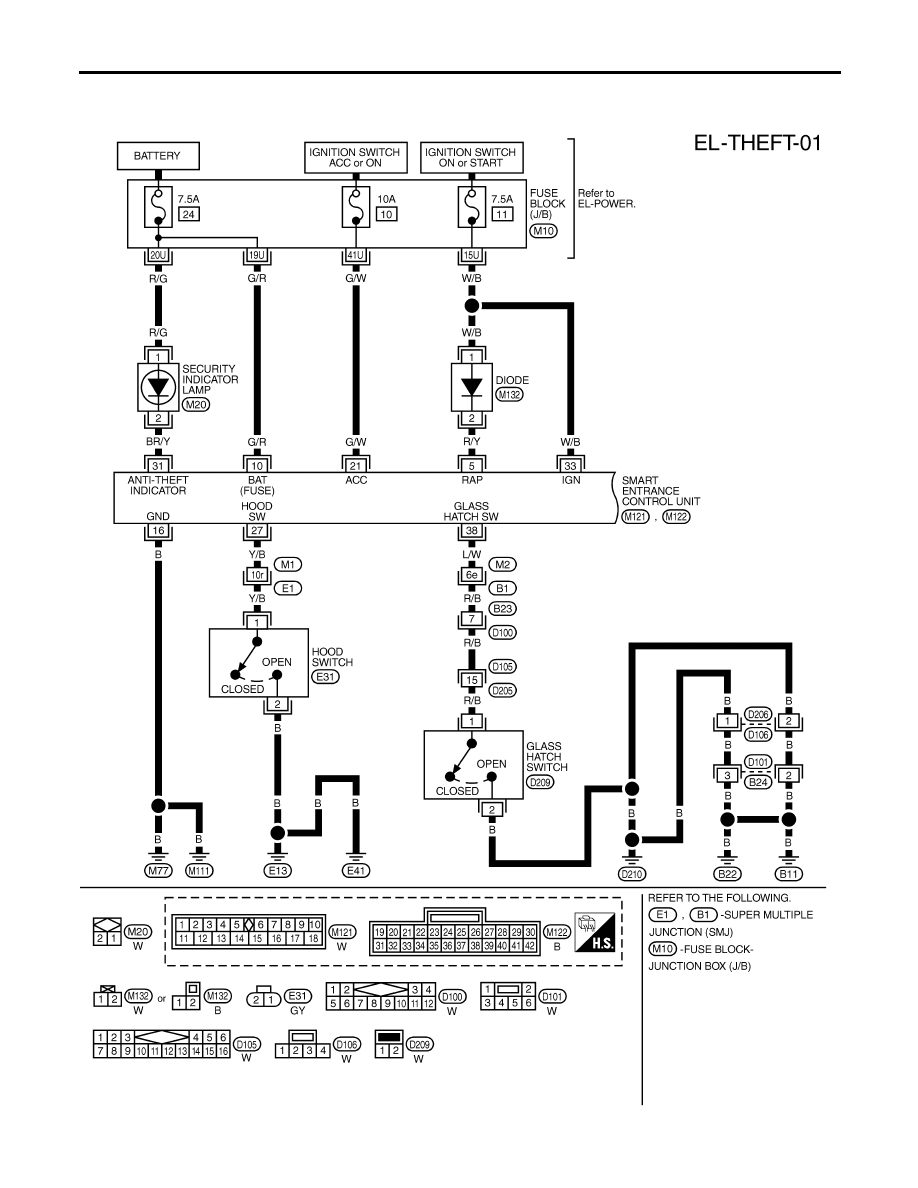

Wiring Diagram — THEFT —

NBEL0122

FIG. 1

NBEL0122S01

MEL009O

THEFT WARNING SYSTEM

Wiring Diagram — THEFT —

EL-300
