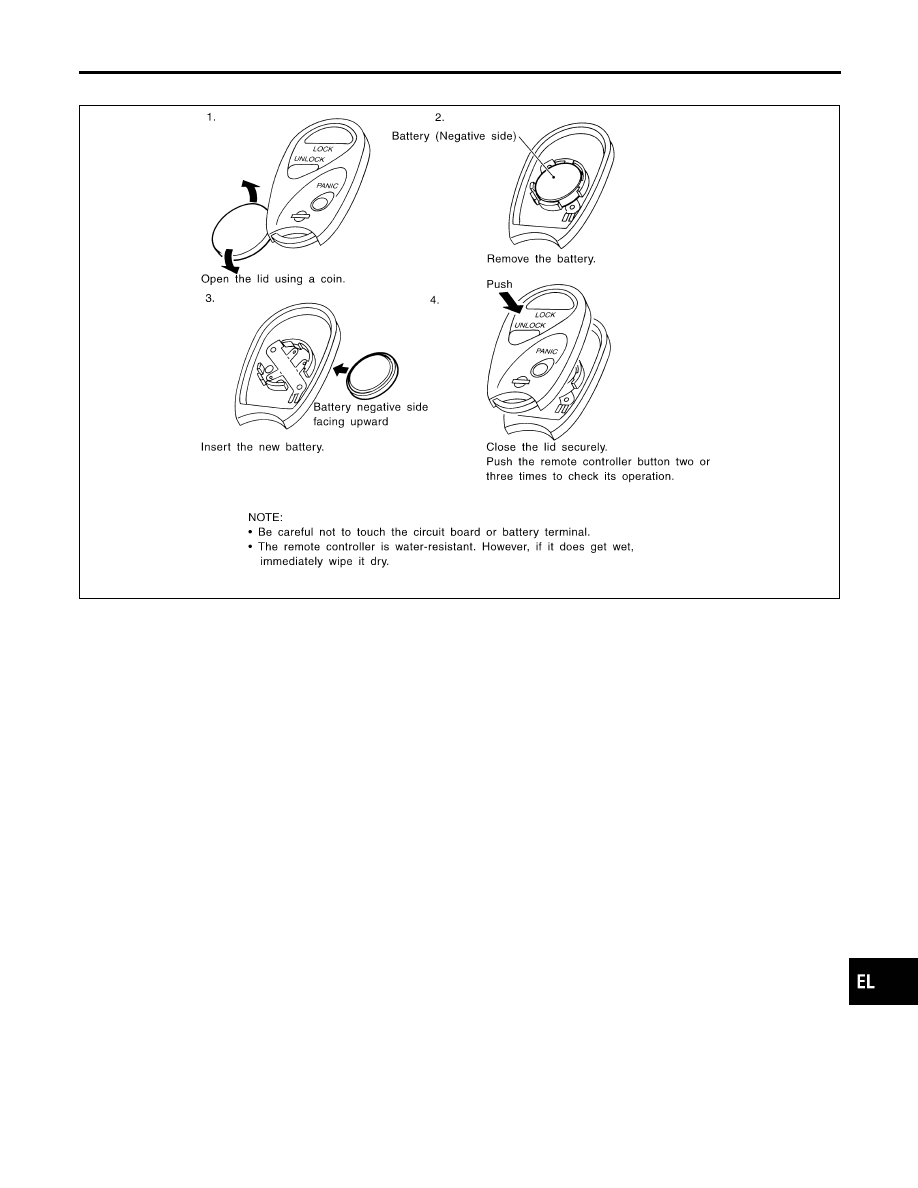

Remote Controller Battery Replacement

NBEL0118

SEL732W

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

MULTI-REMOTE CONTROL SYSTEM

Remote Controller Battery Replacement

EL-293

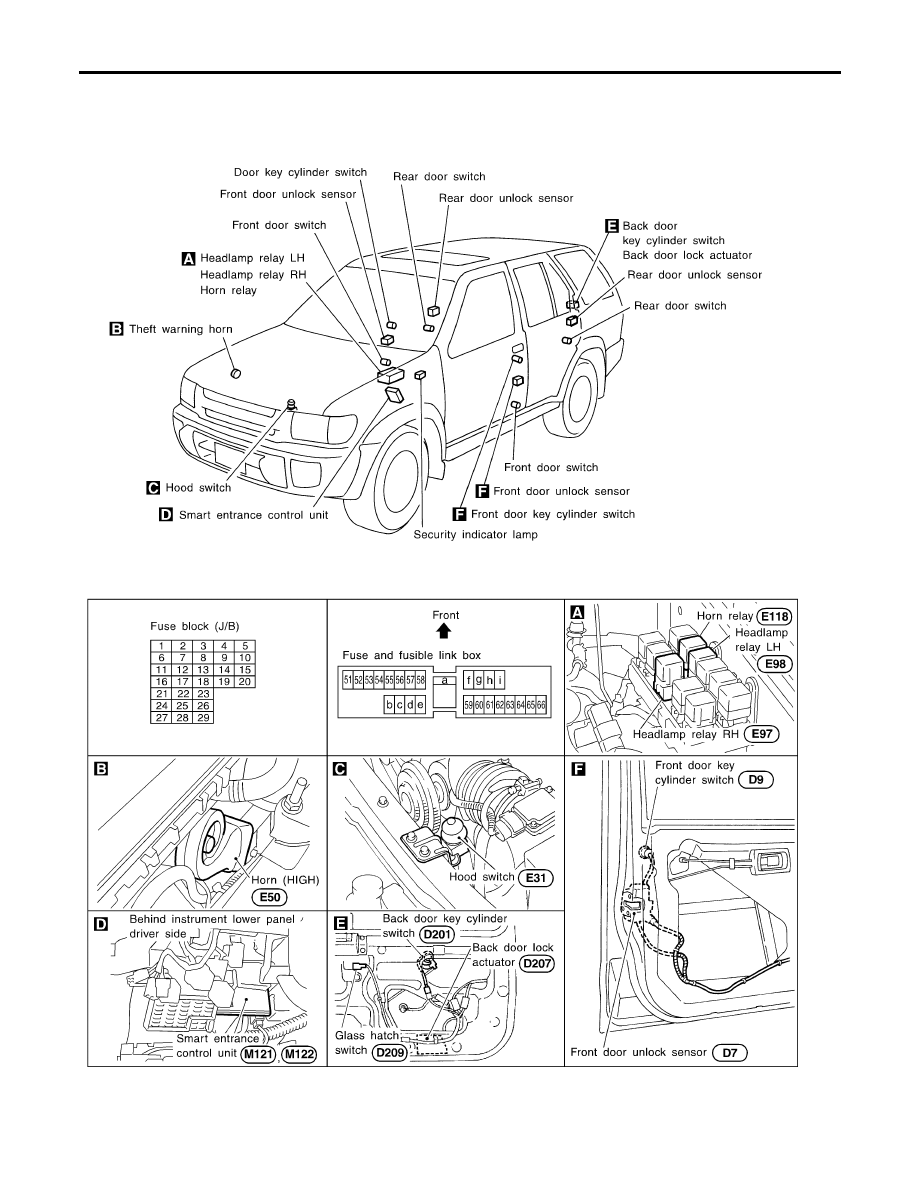

Component Parts and Harness Connector
Location

NBEL0119

SEL356X

THEFT WARNING SYSTEM

Component Parts and Harness Connector Location

EL-294

System Description

NBEL0120

DESCRIPTION

NBEL0120S01

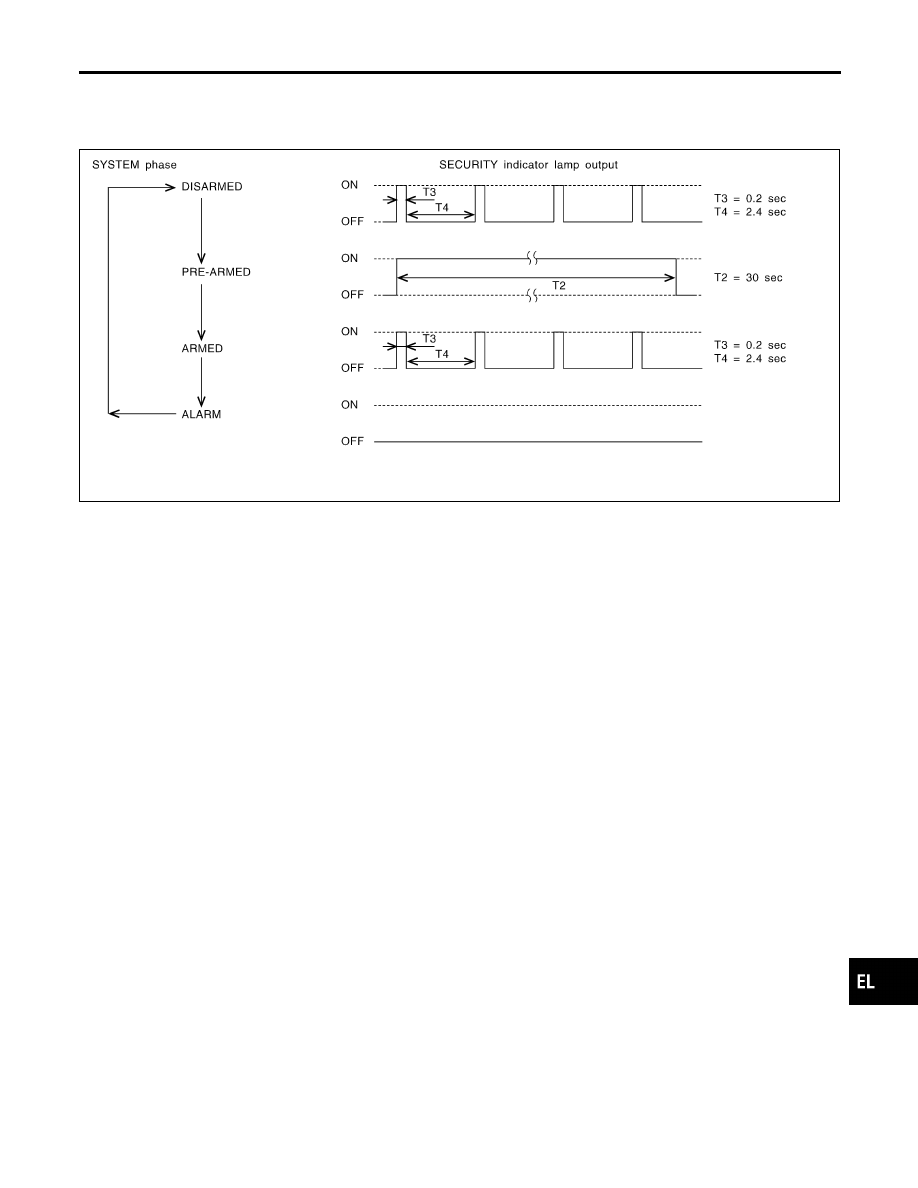

1. Operation Flow

NBEL0120S0101

SEL334W

2. Setting The Theft Warning System

NBEL0120S0102

Initial condition
1) Close all doors.
2) Close hood and glass hatch.
Disarmed phase
When the theft warning system is in the disarmed phase, the security indicator lamp blinks every 2.6 seconds.
Pre-armed phase and armed phase
The theft warning system turns into the “pre-armed” phase when hood, glass hatch and all doors are closed
and the doors are locked by key or multi-remote controller. (The security indicator lamp illuminates.)
After about 30 seconds, the system automatically shifts into the “armed” phase (the system is set). (The
security indicator lamp blinks every 2.6 seconds.)

3. Canceling The Set Theft Warning System

NBEL0120S0103

When the following 1) or 2) operation is performed, the armed phase is canceled.
1) Unlock the doors with the key or multi-remote controller.
2) Open the glass hatch with the key.

4. Activating The Alarm Operation of The Theft Warning System

NBEL0120S0104

Make sure the system is in the armed phase. (The security indicator lamp blinks every 2.6 seconds.)
When any of the following operations is performed, the system sounds the horns and flashes the headlamps
for about 50 seconds.
1) Engine hood, glass hatch or any door is opened before unlocking door with key or multi-remote control-

ler.

2) Door is unlocked without using key or multi-remote controller.
3) Disconnecting and connecting the battery connector before canceling armed phase.

POWER SUPPLY AND GROUND

NBEL0120S07

Power is supplied at all times

I

through 7.5A fuse [No. 24, located in the fuse block (J/B)]

I

to security indicator lamp terminal 1, and

I

to smart entrance control unit terminal 10.

With the ignition switch in the ON or START position, power is supplied

I

through 7.5A fuse [No. 11, located in the fuse block (J/B)]

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

THEFT WARNING SYSTEM

System Description

EL-295

I

to smart entrance control unit terminal 33.

With the ignition switch in the ACC or ON position, power is supplied

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to smart entrance control unit terminal 21.

Ground is supplied

I

to smart entrance control unit terminal 16

I

through body grounds M77 and M111.

INITIAL CONDITION TO ACTIVATE THE SYSTEM

NBEL0120S02

The operation of the theft warning system is controlled by the doors, hood and glass hatch.
To activate the theft warning system, the smart entrance control unit must receive signals indicating the doors,
hood and glass hatch are closed and the doors are locked.
When a door is open, smart entrance control unit terminal 28, 29 or 40 receives a ground signal from each
door switch.
When a door is unlocked, smart entrance control unit terminal 26, 36 or 37 receives a ground signal from ter-
minal 4 of each door unlock sensor or terminal 1 of back door unlock sensor.
When the hood is open, smart entrance control unit terminal 27 receives a ground signal

I

from terminal 1 of the hood switch

I

through body grounds E13 and E41.

When the glass hatch is open, smart entrance control unit terminal 38 receives a ground signal

I

from terminal 1 of the glass hatch switch

I

through body grounds D210, B11 and B22.

When the doors are locked with key or multi-remote controller and none of the described conditions exist, the
theft warning system will automatically shift to armed mode.

THEFT WARNING SYSTEM ACTIVATION (WITH KEY OR REMOTE CONTROLLER USED TO
LOCK DOORS)

NBEL0120S03

If the key is used to lock doors, terminal 41 receives a ground signal

I

from terminal 3 of the key cylinder switch LH

I

through back grounds M77 and M111

I

from terminal 1 of the back door key cylinder switch

I

through body grounds B11, B22 and D210.

If this signal or lock signal from remote controller is received by the smart entrance control unit, the theft
warning system will activate automatically.
Once the theft warning system has been activated, smart entrance control unit terminal 31 supplies ground to
terminal 2 of the security indicator lamp.
The security lamp will illuminate for approximately 30 seconds and then blink.
Now the theft warning system is in armed phase.

THEFT WARNING SYSTEM ALARM OPERATION

NBEL0120S04

The theft warning system is triggered by

I

opening a door

I

opening the hood or the glass hatch

I

unlocking door without using the key or multi-remote controller.

Once the theft warning system is in armed phase, if the smart entrance control unit receives a ground signal
at terminal 26, 36, 37 (door unlock sensor), 28, 29, 40 (door switch), 38 (glass hatch switch) or 27 (hood
switch), the theft warning system will be triggered. The headlamps flash and the horn sounds intermittently.
Power is supplied at all times

I

through 7.5A fuse (No. 52, located in fuse and fusible link box)

I

to horn relay terminals 1 and 3.

I

through 10A fuse (No. 54, located in fuse and fusible link box)

I

to horn relay terminal 6.

When the theft warning system is triggered, ground is supplied intermittently

I

from terminal 4 of the smart entrance control unit

I

to headlamp relay LH and RH terminal 2 and

I

from terminal 19 of the smart entrance control unit
