Trouble Diagnoses

NBEL0110

SYMPTOM CHART

NBEL0110S01

REFERENCE PAGE (EL-

)

262

263

264

265

266

267

268

SYMPTOM

MAIN

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DOOR

SWITCH

CHECK

KEY

SWITCH

(INSER

T)

CHECK

DOOR

LOCK/UNLOCK

SWITCH

CHECK

FRONT

DOOR

KEY

CYLINDER

SWITCH

CHECK

BACK

DOOR

KEY

CYLINDER

SWITCH

CHECK

DOOR

LOCK

ACTUA

T

O

R

CHECK

Key reminder door system does not operate
properly.

X

X

X

X

Specific door lock actuator does not operate.

X

X

Power door lock does not operate with door
lock and unlock switch (LH and RH) on door
trim.

X

X

Power door lock does not operate with front
door key cylinder operation.

X

X

Power door lock does not operate with back
door key cylinder operation.

X

X

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses

EL-261

SEL304X

MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

=NBEL0110S02

Main Power Supply Circuit Check

NBEL0110S0201

Terminal

Ignition switch

(+)

(−)

OFF

ACC

ON

10

Ground

Battery
voltage

Battery
voltage

Battery
voltage

11

SEL013W

Ground Circuit Check

NBEL0110S0202

Terminals

Continuity

16 - Ground

Yes

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-262

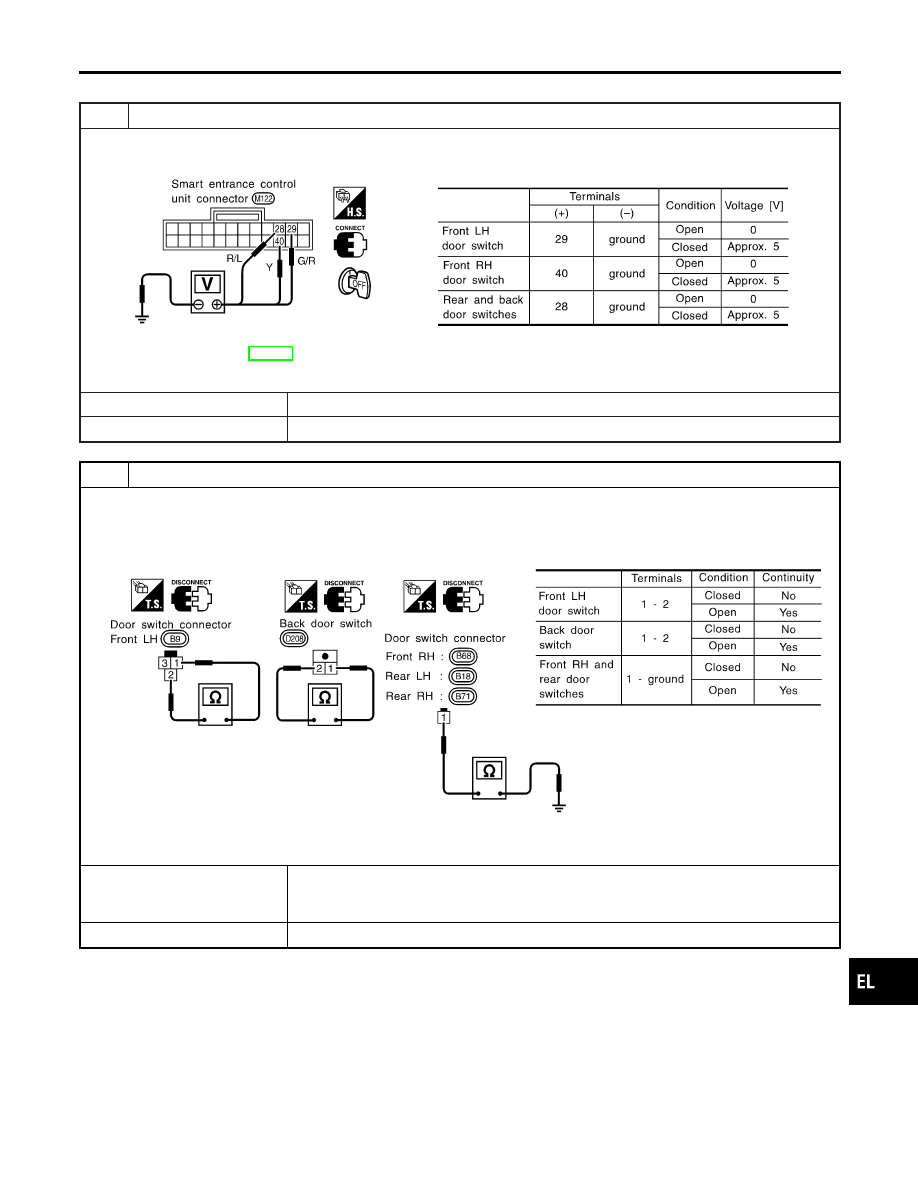

DOOR SWITCH CHECK

=NBEL0110S05

1

CHECK DOOR SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminals 28, 29 or 40 and ground.

SEL305X

Refer to wiring diagram in EL-256.

OK or NG

OK

©

Door switch is OK.

NG

©

GO TO 2.

2

CHECK DOOR SWITCH

1. Disconnect door switch connector.
2. Check continuity between door switch terminals.

SEL306X

OK or NG

OK

©

Check the following.

I

Door switch ground circuit (Front LH, back door) or door switch ground condition

I

Harness for open or short between smart entrance control unit and door switch

NG

©

Replace door switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-263

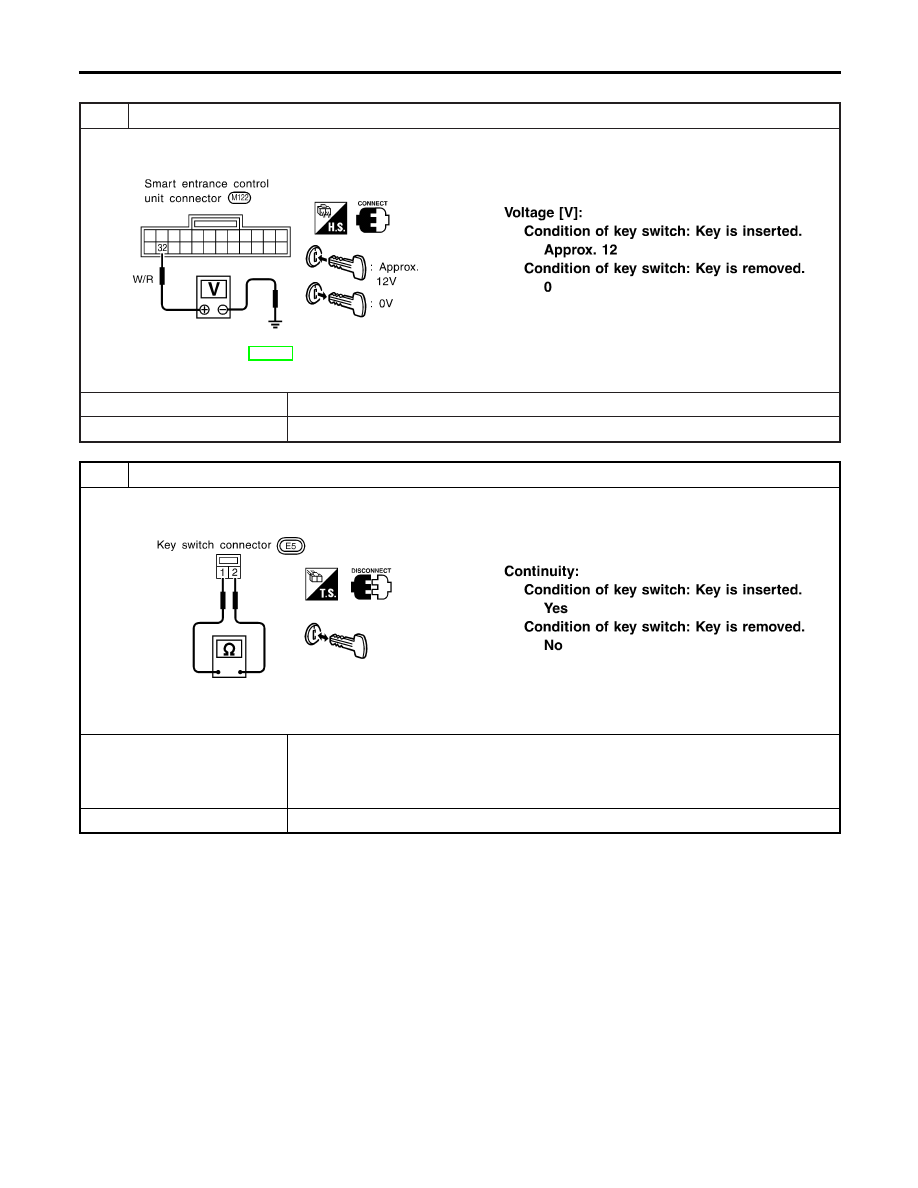

KEY SWITCH (INSERT) CHECK

=NBEL0110S06

1

CHECK KEY SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminal 32 and ground.

SEL307X

Refer to wiring diagram in EL-257.

OK or NG

OK

©

Key switch is OK.

NG

©

GO TO 2.

2

CHECK KEY SWITCH (INSERT)

Check continuity between terminals 1 and 2.

SEL308X

OK or NG

OK

©

Check the following.

I

7.5A fuse [No. 24, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-264
