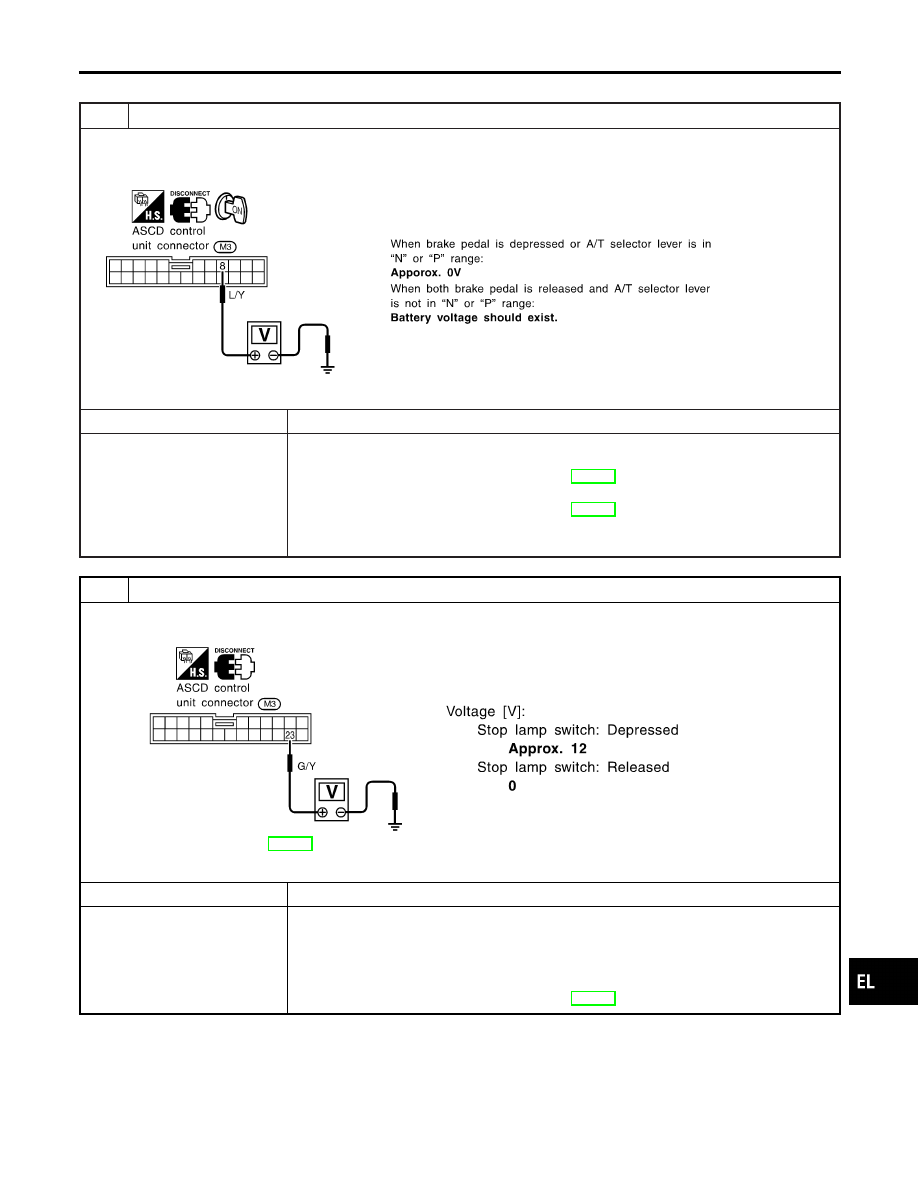

ASCD BRAKE/STOP LAMP SWITCH CHECK

=NBEL0218S04

1

CHECK ASCD BRAKE SWITCH CIRCUIT

1. Disconnect ASCD control unit harness connector.
2. Turn ignition switch ON.
3. Check voltage between ASCD control unit harness connector terminal 8 and ground.

SEL258WD

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

ASCD brake switch
Refer to “Electrical Component Inspection” (EL-239).

I

Park/neutral position switch
Refer to “Electrical Component Inspection” (EL-239).

I

Park/neutral position relay

I

Harness for open or short

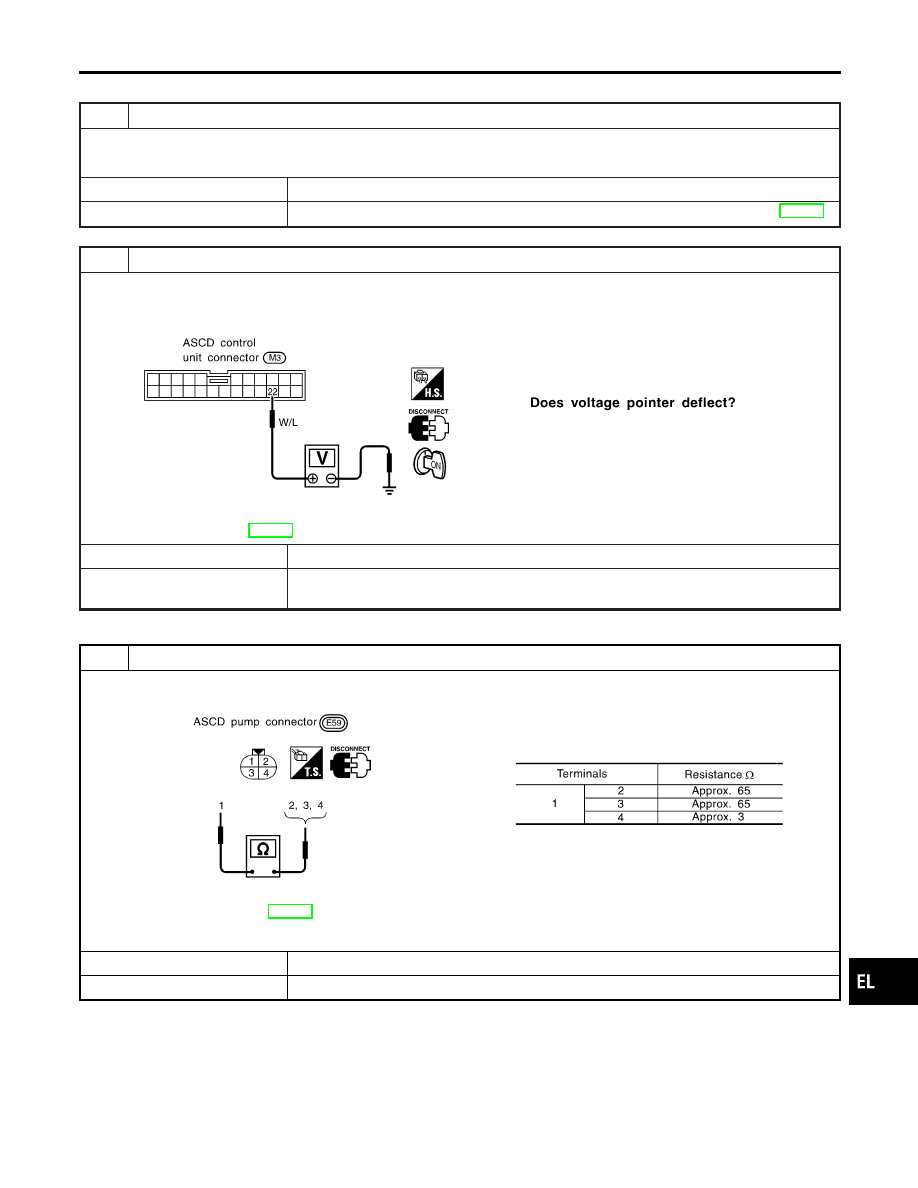

2

CHECK STOP LAMP SWITCH CIRCUIT

1. Disconnect ASCD control unit harness connector.
2. Check voltage between ASCD control unit harness connector terminal 23 and ground.

SEL259WB

Refer to wiring diagram in EL-226.

OK or NG

OK

©

ASCD brake/stop lamp switch is OK.

NG

©

Check the following.

I

10A fuse [No. 14, located in the fuse block (J/B)]

I

Harness for open or short between ASCD control unit and stop lamp switch

I

Harness for open or short between fuse and stop lamp switch

I

Stop lamp switch
Refer to “Electrical Component Inspection” (EL-239).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-233

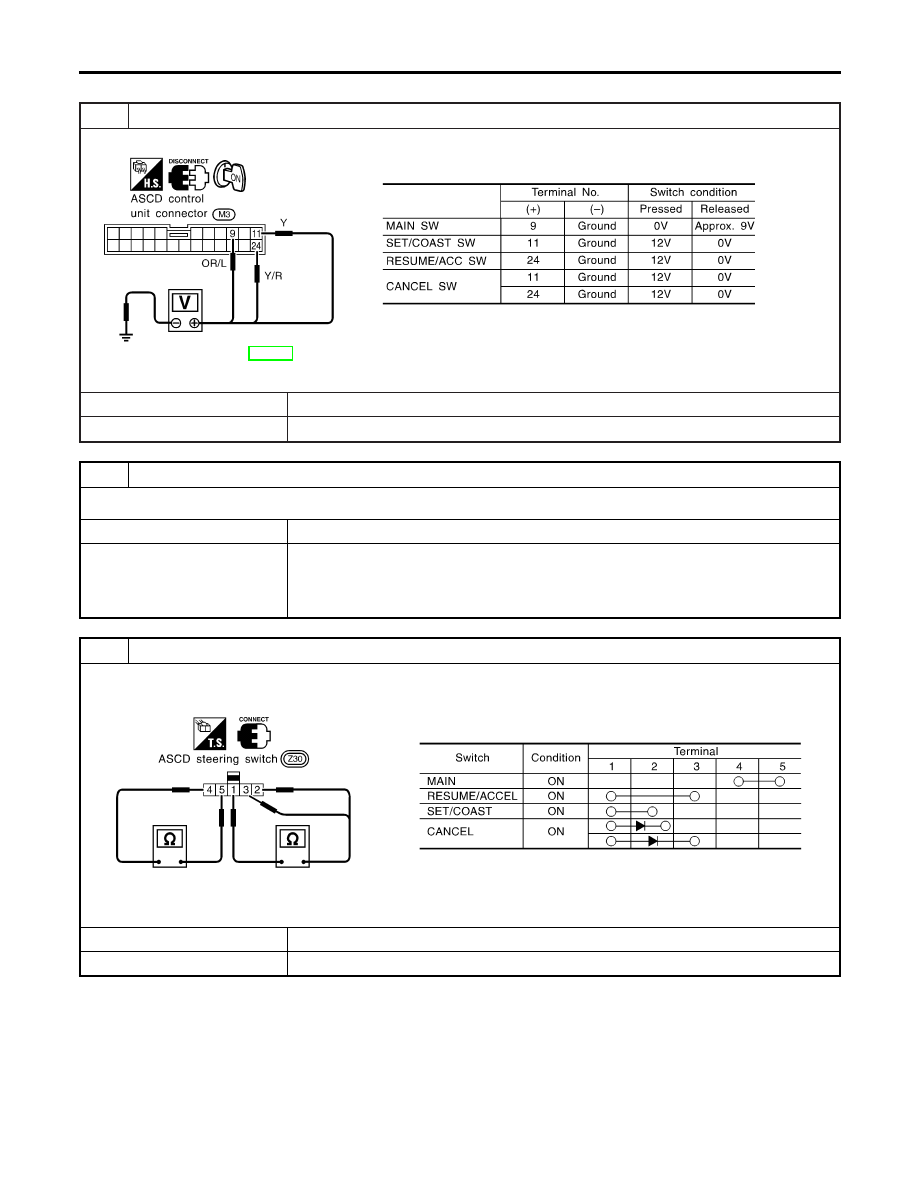

ASCD STEERING SWITCH CHECK

=NBEL0218S05

1

CHECK ASCD STEERING SWITCH CIRCUIT FOR ASCD CONTROL UNIT

Check voltage between ASCD control unit harness connector terminals and ground.

SEL260WC

Refer to wiring diagram in EL-226.

OK or NG

OK

©

ASCD steering switch is OK.

NG

©

GO TO 2.

2

CHECK POWER SUPPLY FOR ASCD STEERING SWITCH

Does horn work?

Yes

©

GO TO 3.

No

©

Check the following.

I

7.5A fuse (No. 52, located in the relay box)

I

Horn relay

I

Horn circuit

3

CHECK ASCD STEERING SWITCH

1. Disconnect ASCD steering switch.
2. Check continuity between terminals by pushing each switch.

SEL764WA

OK or NG

OK

©

Check harness for open or short between ASCD steering switch and ASCD control unit.

NG

©

Replace ASCD steering switch.

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-234

VEHICLE SPEED SENSOR CHECK

=NBEL0218S06

1

CHECK SPEEDOMETER OPERATION

Does speedometer operate normally?

Yes

©

GO TO 2.

No

©

Check speedometer and vehicle speed sensor circuit. Refer to wiring diagram in EL-228.

2

CHECK VEHICLE SPEED INPUT

1. Apply wheel chocks and jack up drive wheel.
2. Disconnect ASCD control unit harness connector.
3. Check voltage between control unit terminal 22 and ground with turning drive wheel slowly by hand.

SEL263WB

Refer to wiring diagram in EL-227.

Yes

©

Vehicle speed sensor is OK.

No

©

Check harness for open or short between ASCD control unit terminal 22 and combination
meter terminal 13.

ASCD PUMP CIRCUIT CHECK

NBEL0218S07

1

CHECK ASCD PUMP

1. Disconnect ASCD pump connector.
2. Measure resistance between ASCD pump terminals 1 and 2, 3, 4.

SEL262WB

Refer to wiring diagram in EL-227.

OK or NG

OK

©

GO TO 2.

NG

©

Replace ASCD pump.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Trouble Diagnoses (Cont’d)

EL-235

2
