Infiniti QX4 (R50). Manual - part 352

Wiring Diagram — ASCD —

NBEL0097

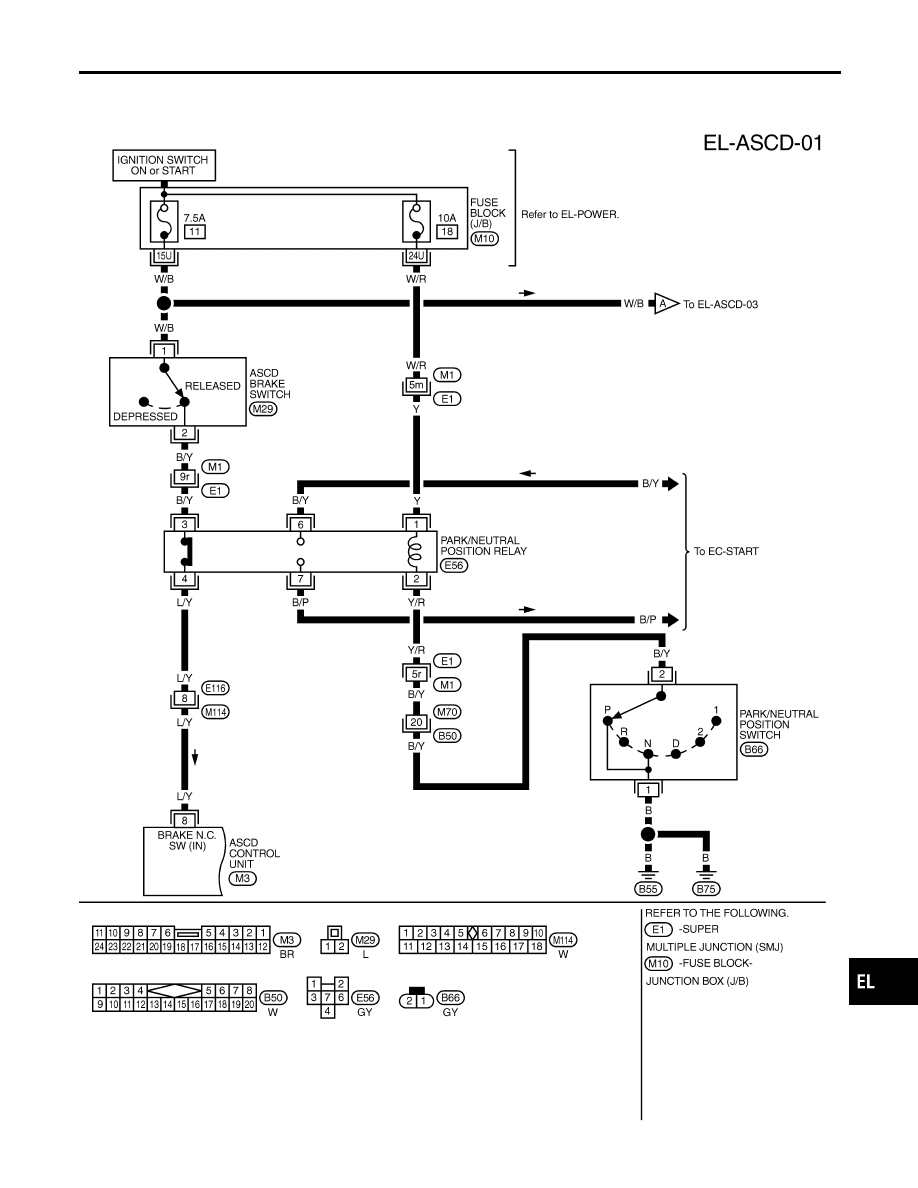

FIG. 1

NBEL0097S01

MEL838L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Wiring Diagram — ASCD —

EL-225

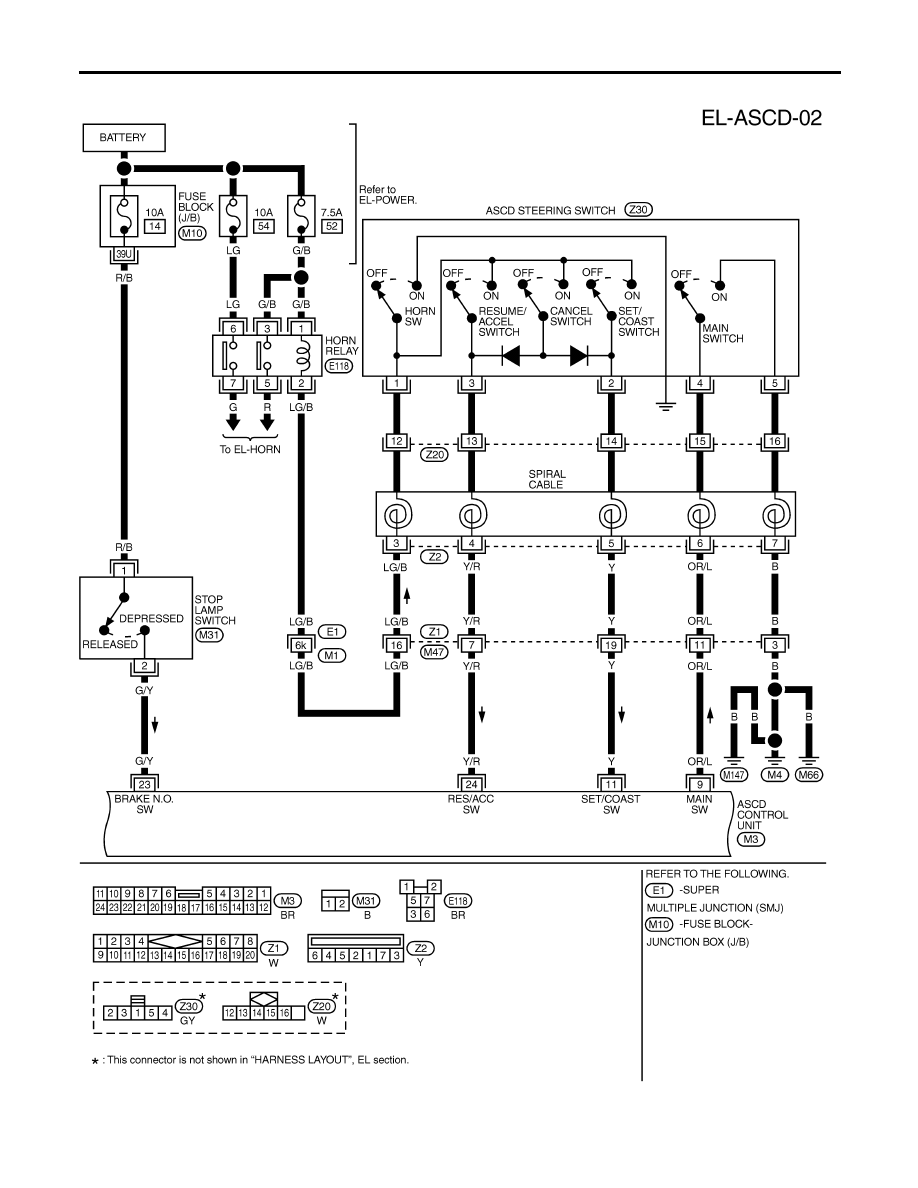

FIG. 2

NBEL0097S02

MEL839L

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Wiring Diagram — ASCD — (Cont’d)

EL-226

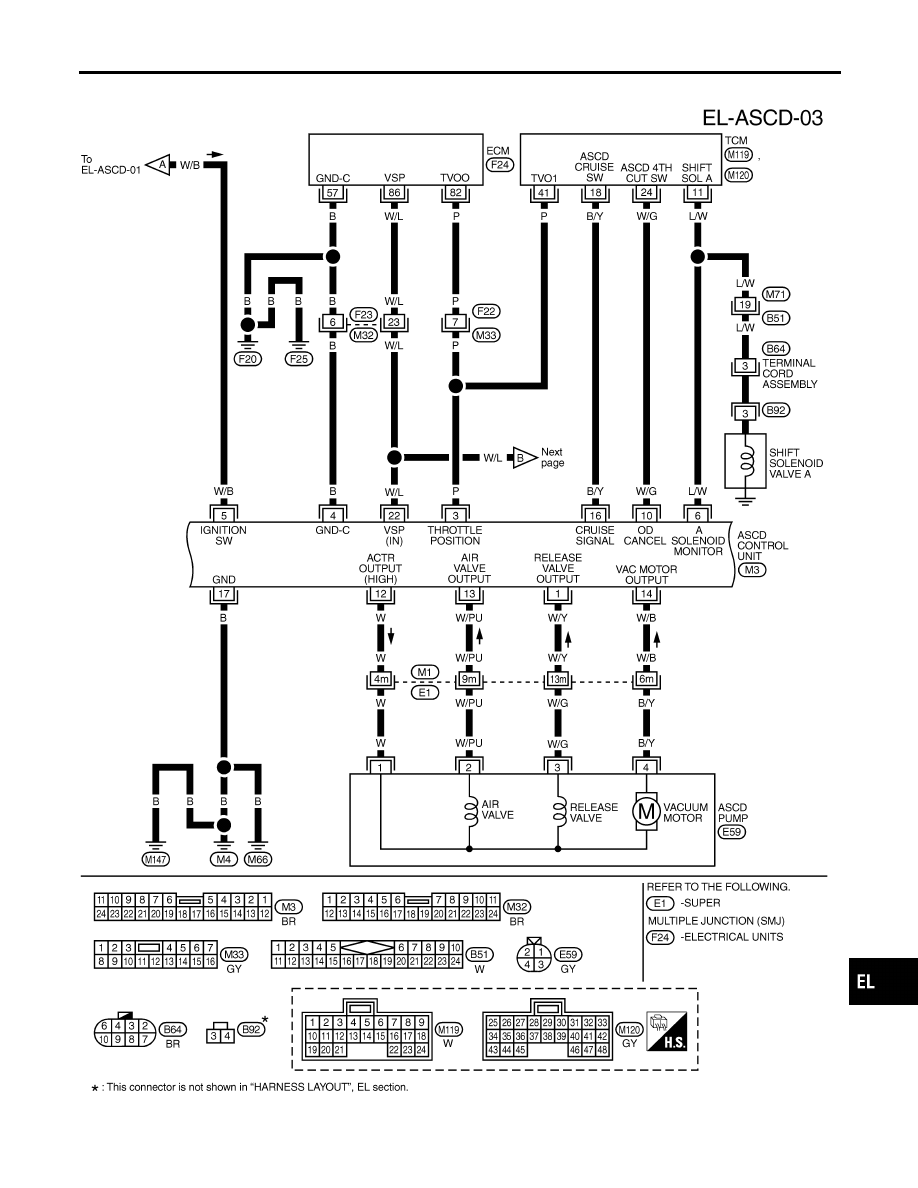

FIG. 3

NBEL0097S03

MEL840L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Wiring Diagram — ASCD — (Cont’d)

EL-227

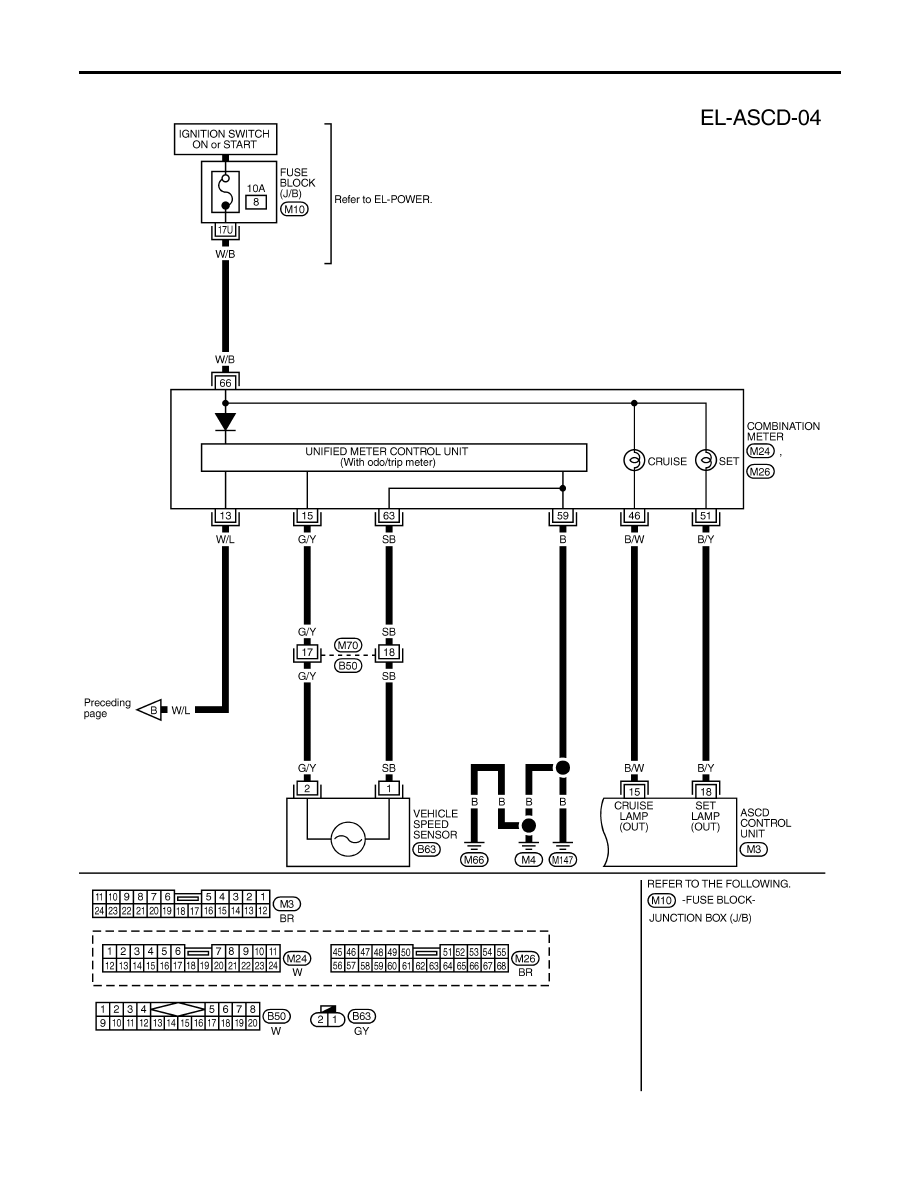

FIG. 4

NBEL0097S04

MEL841L

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Wiring Diagram — ASCD — (Cont’d)

EL-228
