Infiniti QX4 (R50). Manual - part 351

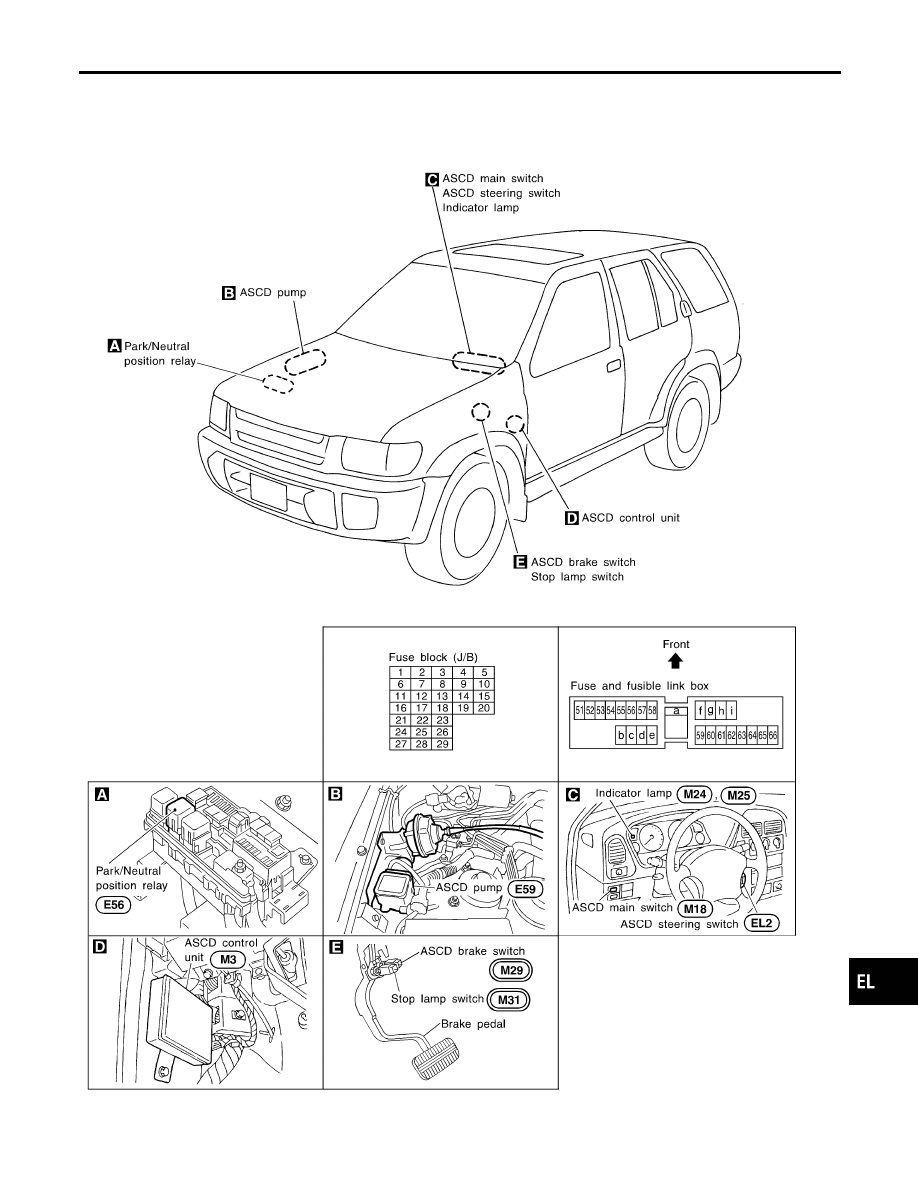

Component Parts and Harness Connector
Location

NBEL0094

SEL362X

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Component Parts and Harness Connector Location

EL-221

System Description

NBEL0216

Refer to Owner’s Manual for ASCD operating instructions.

POWER SUPPLY AND GROUND

NBEL0216S01

Power is supplied at all times:

I

through 10A fuse [No. 14, located in the fuse block (J/B)]

I

to the stop lamp switch terminal 1, and

I

through 7.5A fuse (No. 52, located in fuse and fusible link box)

I

to the horn relay terminals 1 and 3.

When ignition switch is in the ON or START position, power is supplied:

I

through 7.5A fuse [No. 11, located in the fuse block (J/B)]

I

to ASCD brake switch terminal 1 and

I

to ASCD control unit terminal 5,

I

through 10A fuse [No. 18, located in the fuse block (J/B)]

I

to park/neutral position relay terminal 1,

I

through 10A fuse [No. 8, located in the fuse block (J/B)]

I

to combination meter terminal 66, and

When park/neutral position switch is in the P or N position, ground is supplied:

I

to park/neutral position relay terminal 2

I

through park/neutral position switch and body grounds B55 and B75.

When ASCD main switch is depressed (ON), ground is supplied:

I

to ASCD control unit terminal 9

I

from ASCD steering switch terminal 4

I

to ASCD steering switch terminal 5

I

through body grounds M4, M66 and M147

then ASCD control unit holds CRUISE condition and illuminates CRUISE indicator.
Ground is supplied:

I

from ASCD control unit terminal 15

I

to combination meter terminal 46.

OPERATION

NBEL0216S02

Set Operation

NBEL0216S0201

To activate the ASCD, all following conditions must exist.

I

Ground supply to ASCD control unit terminal 9 (Main switch is in ON position.)

I

Power supply to ASCD control unit terminal 8 (Brake pedal is released and A/T selector lever is in other
than P and N position.)

I

Vehicle speed is between 40 km/h (25 MPH) and 144 km/h (89 MPH). (Signal from combination meter)

When the SET/COAST switch is depressed, power is supplied:

I

from ASCD steering switch terminal 2

I

to ASCD control unit terminal 11.

And then ASCD pump is activated to control throttle wire and ASCD control unit supply ground

I

to combination meter terminals 51 to illuminate SET indicator.

A/T Overdrive Control during Cruise Control Driving

NBEL0216S0202

When the vehicle speed is approximately 3 km/h (2 MPH) below set speed, a signal is sent

I

from ASCD control unit terminal 10

I

to TCM (transmission control module) terminal 24.

When this occurs, the TCM (transmission control module) cancels overdrive.
After vehicle speed is approximately 1 km/h (1 MPH) below set speed, overdrive is reactivated.

ASCD Shifting Control

NBEL0216S0203

During ASCD cruise, ASCD control unit controls A/T shifting to avoid uncomfortable shifting.
This is used to control the signals below.

I

Throttle position sensor from ECM

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

System Description

EL-222

I

A/T shift solenoid valve A

Coast Operation

NBEL0216S0204

When the SET/COAST switch is depressed during cruise control driving, ASCD actuator returns the throttle
cable to decrease vehicle set speed until the switch is released. And then ASCD will keep the new set speed.

Accel Operation

NBEL0216S0205

When the RESUME/ACCEL switch is depressed, power is supplied

I

from ASCD steering switch terminal 3

I

to ASCD control unit terminal 24.

If the RESUME/ACCEL switch is depressed during cruise control driving, ASCD actuator pulls the throttle cable
to increase the vehicle speed until the switch is released or vehicle speed is reached to maximum controlled
speed by the system. And then ASCD will keep the new set speed.

Cancel Operation

NBEL0216S0206

When any of following condition exists, cruise operation will be canceled.

I

CANCEL switch is depressed. (Power supply to ASCD control unit terminals 11 and 24)

I

Brake pedal is depressed. (Power supply to ASCD control unit terminal 23 from stop lamp switch)

I

Brake pedal is depressed or A/T selector lever is shifted to P or N position. (Power supply to ASCD con-
trol unit terminal 8 is interrupted.)

If MAIN switch is turned to OFF during ASCD is activated, all of ASCD operation will be canceled and vehicle
speed memory will be erased.

Resume Operation

NBEL0216S0207

When the RESUME/ACCEL switch is depressed after cancel operation other than depressing MAIN switch is
performed, vehicle speed will return to last set speed. To resume vehicle set speed, vehicle condition must
meet following conditions.

I

Brake pedal is released.

I

A/T selector lever is in other than P and N position.

I

Vehicle speed is between 40 km/h (25 MPH) and 144 km/h (89 MPH).

ASCD PUMP OPERATION

NBEL0216S03

The ASCD pump consists of a vacuum motor, an air valve and a release valve. When the ASCD activates,
power is supplied

I

from terminal 12 of ASCD control unit

I

to ASCD pump terminal 1.

Ground is supplied to vacuum motor, air valve and release valve from ASCD control unit depending on the
operated condition as shown in the below table.
The pump is connected to ASCD actuator by vacuum hose. When the ASCD pump is activated, the ASCD
pump vacuum the diaphragm of ASCD actuator to control throttle cable.

Air valve (*1)

Release valve (*1)

Vacuum motor

Actuator inner pres-
sure

ASCD not operating

Open

Open

Stopped

Atmosphere

ASCD operating

Releasing throttle
cable

Open

Closed

Stopped

Vacuum

Holding throttle
position

Closed

Closed

Stopped

Vacuum (*2)

Pulling throttle cable Closed

Closed

Operated

Vacuum

*1: When power and ground is supplied, valve is closed.
*2: Set position held.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

System Description (Cont’d)

EL-223

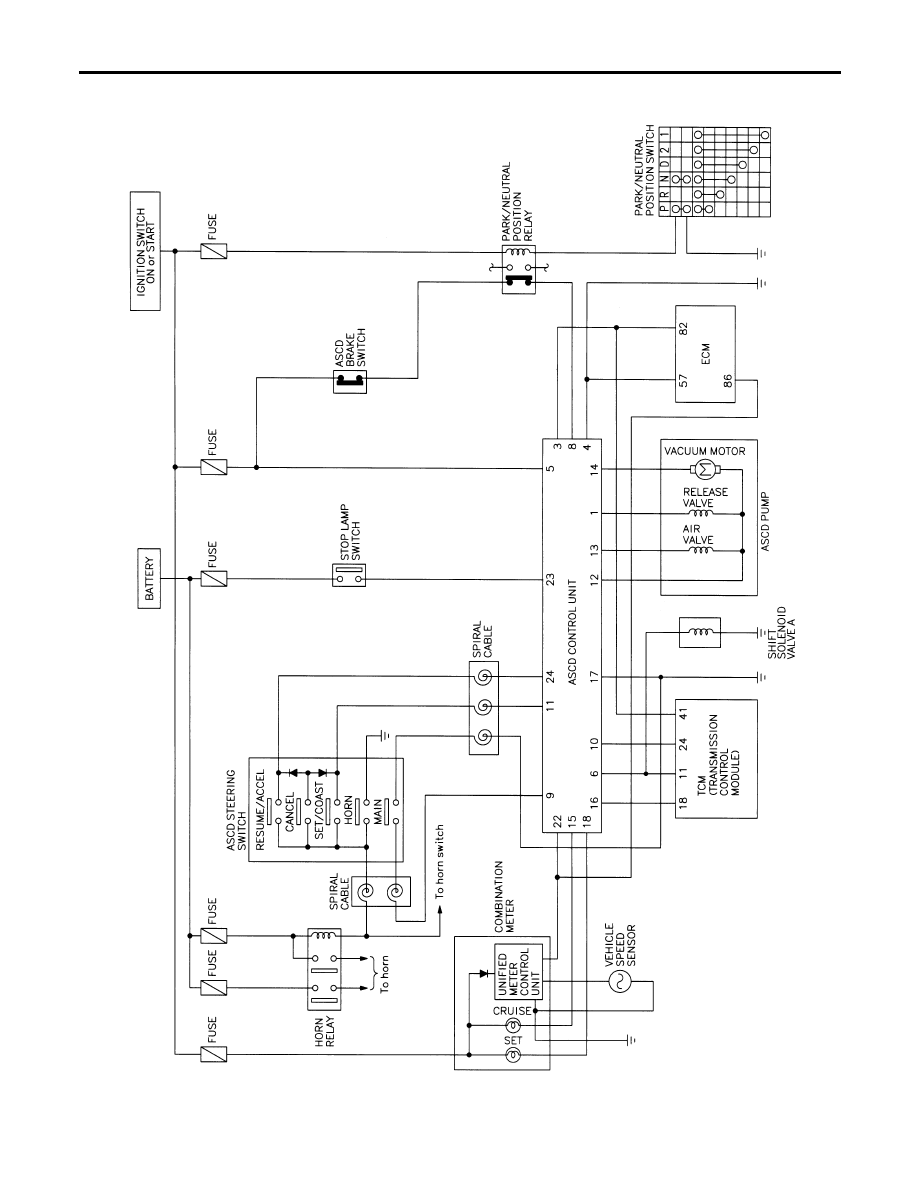

Schematic

NBEL0096

MEL837L

AUTOMATIC SPEED CONTROL DEVICE (ASCD)

Schematic

EL-224
