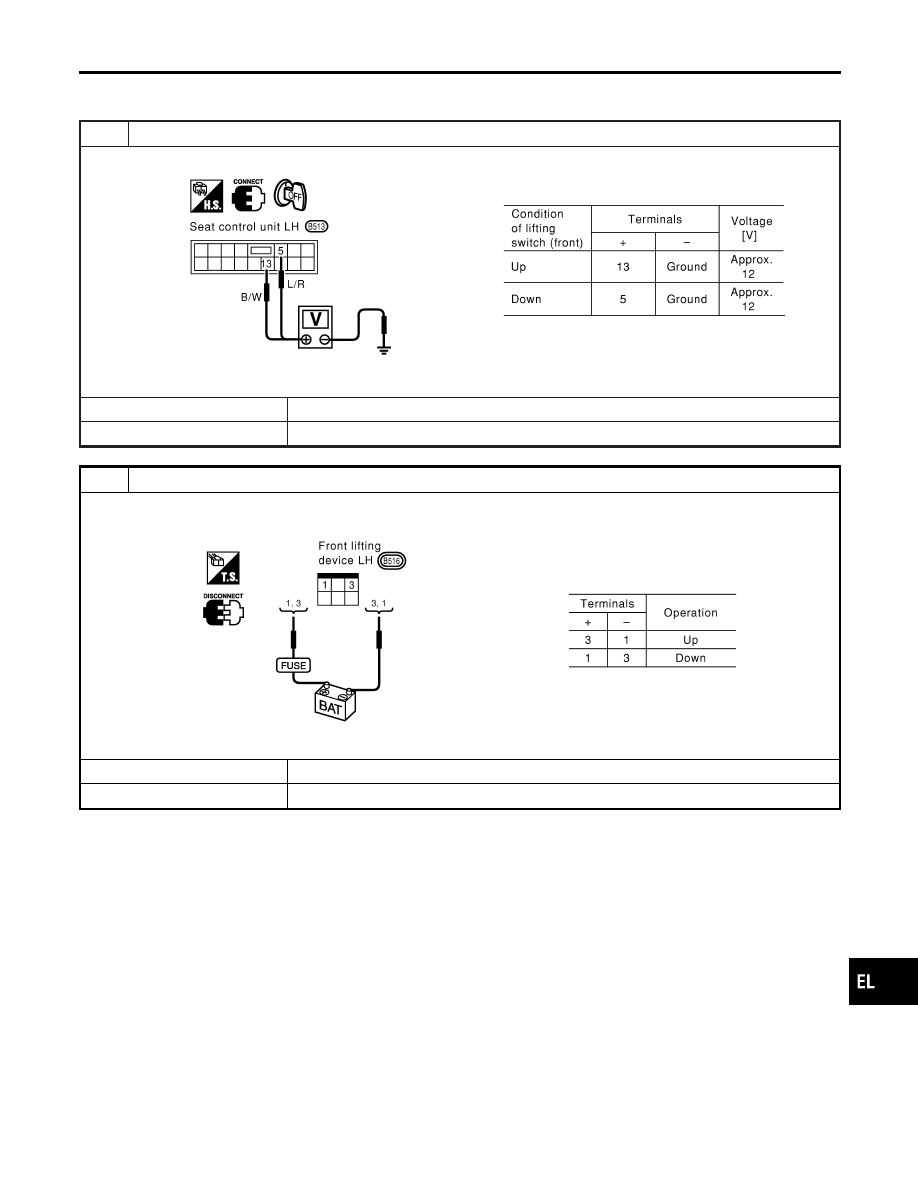

DIAGNOSTIC PROCEDURE 8

=NBEL0214S11

[Lifting motor (front) check]

1

CHECK OUTPUT SIGNAL TO LIFTING MOTOR (FRONT)

Check voltage between seat control unit LH terminals 5 or 13 and ground.

SEL623W

OK or NG

OK

©

GO TO 2.

NG

©

Replace seat control unit LH.

2

CHECK LIFTING MOTOR (FRONT)

1. Disconnect front lifting device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL624WA

OK or NG

OK

©

Check harness for operation between seat control unit LH and lifting motor (front).

NG

©

Replace lifting motor (front).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-213

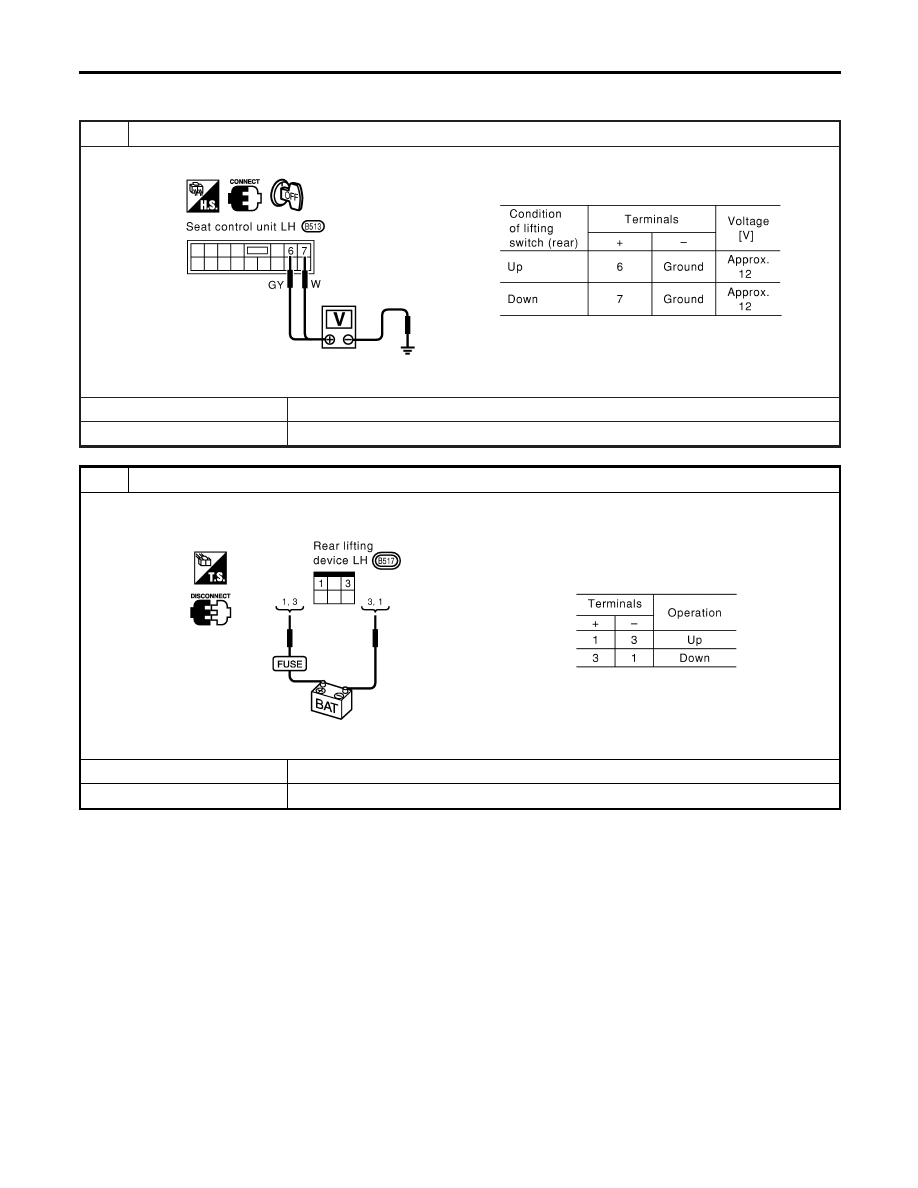

DIAGNOSTIC PROCEDURE 9

=NBEL0214S12

[Lifting motor (rear) check]

1

CHECK OUTPUT SIGNAL TO LIFTING MOTOR (REAR)

Check voltage between seat control unit LH terminals 6 or 7 and ground.

SEL625W

OK or NG

OK

©

GO TO 2.

NG

©

Replace seat control unit LH.

2

CHECK LIFTING MOTOR (REAR)

1. Disconnect rear lifting device LH connector.
2. Apply 12V DC direct current to motor and check operation.

SEL626WA

OK or NG

OK

©

Check harness for operation between seat control unit LH and lifting motor (rear).

NG

©

Replace lifting motor (rear).

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-214

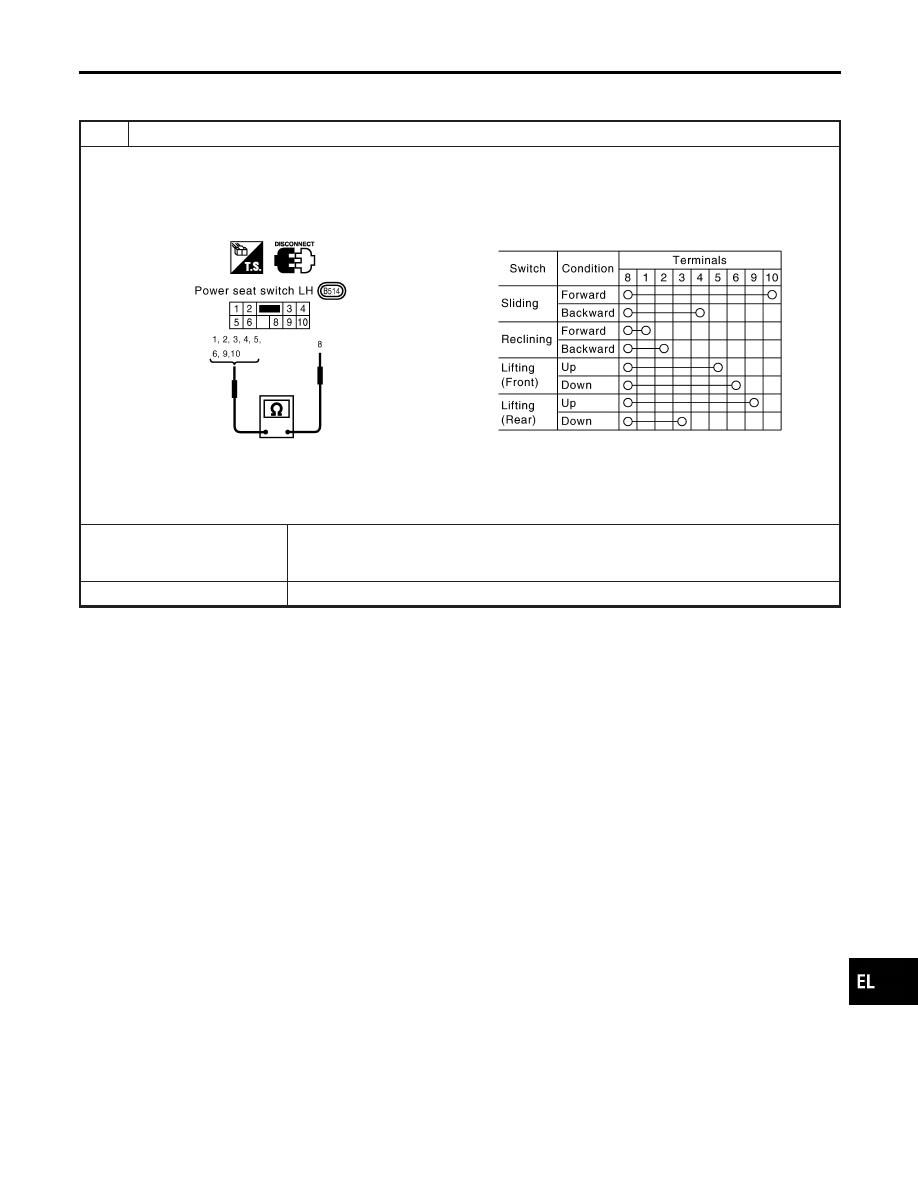

DIAGNOSTIC PROCEDURE 10

=NBEL0214S13

(Power seat switch check)

1

CHECK POWER SEAT SWITCH

1. Disconnect power seat switch LH connector.
2. Check continuity between power seat switch terminals.

SEL569X

OK or NG

OK

©

Check the following.

I

Ground circuit for power seat switch

I

Harness for open or short between seat control unit LH and power seat switch

NG

©

Replace power seat switch.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-215

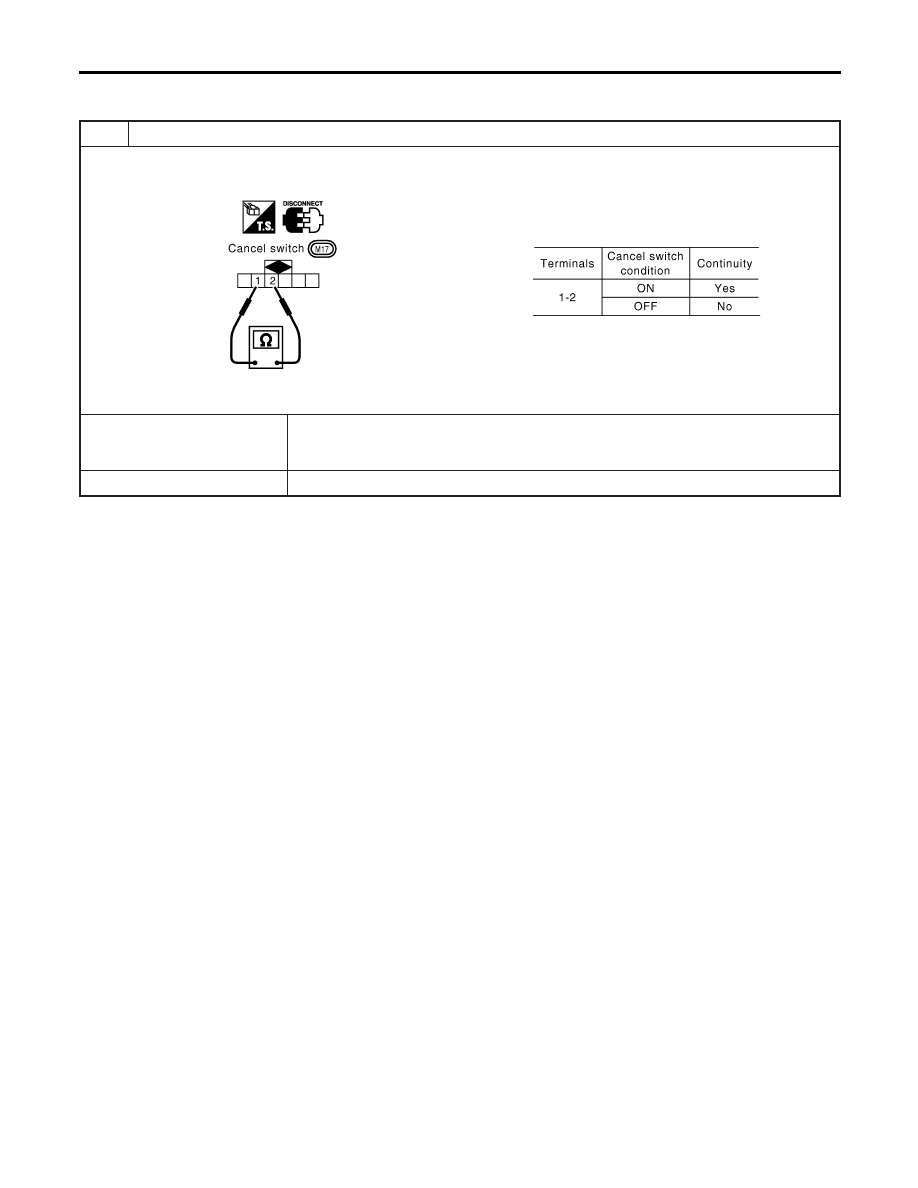

DIAGNOSTIC PROCEDURE 11

=NBEL0214S14

(Cancel switch check)

1

CHECK CANCEL SWITCH

1. Disconnect cancel switch connector.
2. Check continuity between cancel switch terminals.

SEL628WA

OK or NG

OK

©

Check the following.

I

Ground circuit for cancel switch

I

Harness for open or short between seat control unit LH and cancel switch

NG

©

Replace cancel switch.

AUTOMATIC DRIVE POSITIONER

Trouble Diagnoses (Cont’d)

EL-216
