AUTOMATIC DRIVE POSITIONER

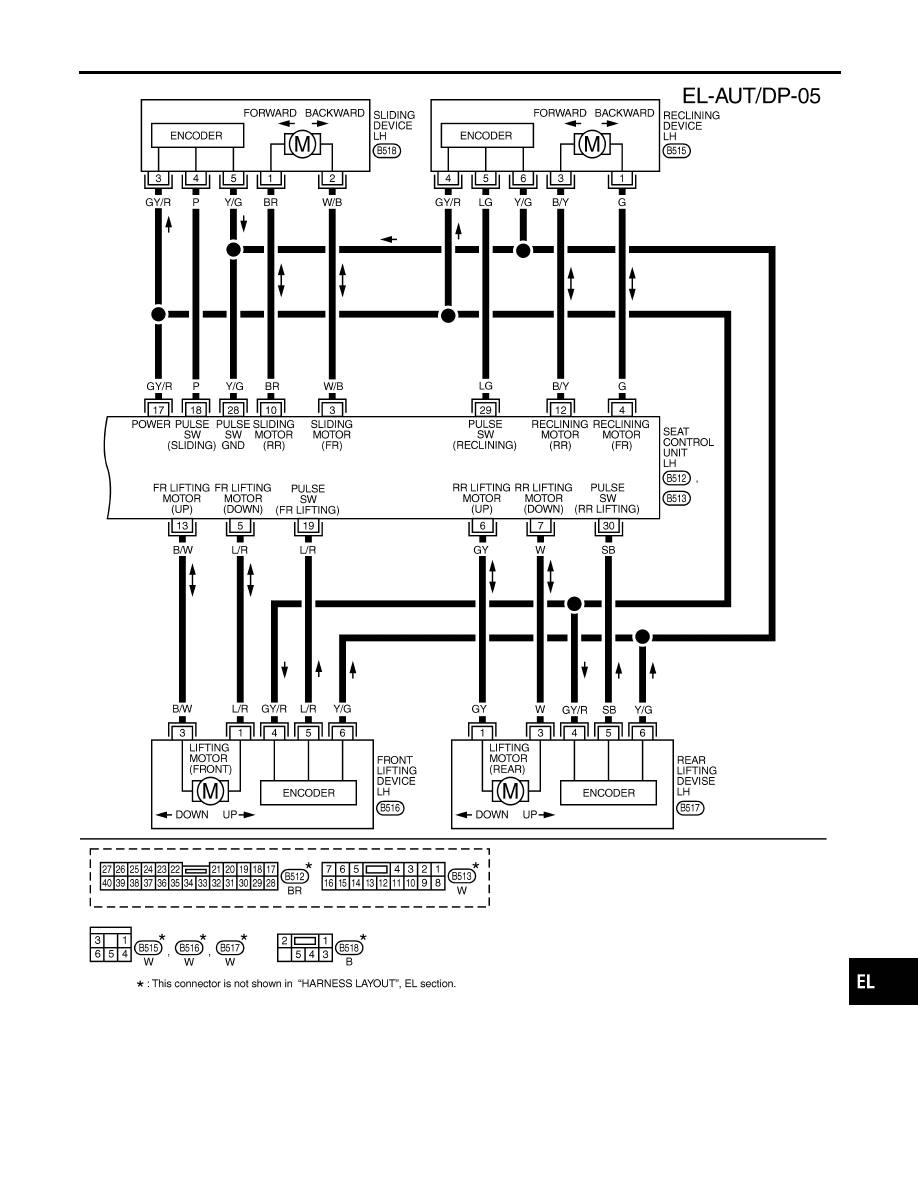

Wiring Diagram — AUT/DP — (Cont’d)

EL-193

MEL186M

AUTOMATIC DRIVE POSITIONER

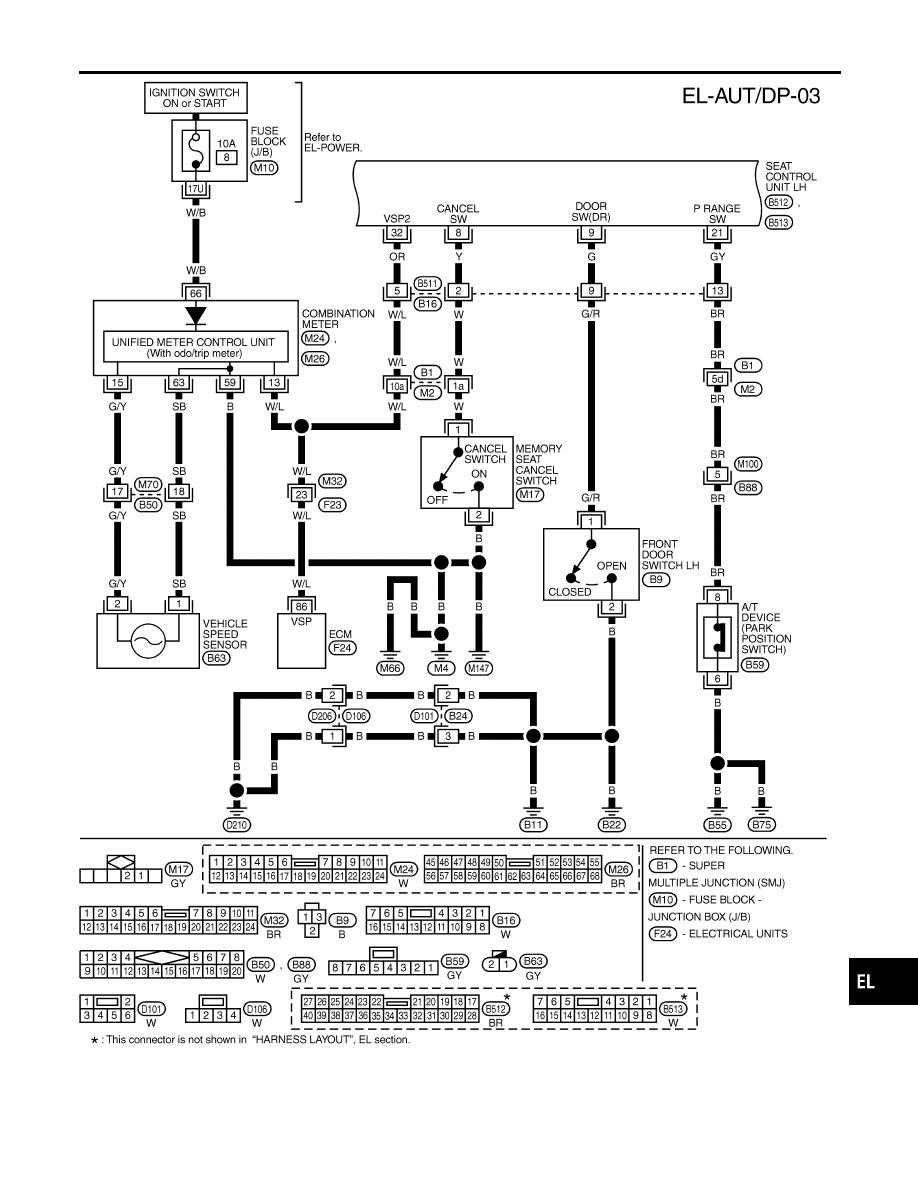

Wiring Diagram — AUT/DP — (Cont’d)

EL-194

MEL187M

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

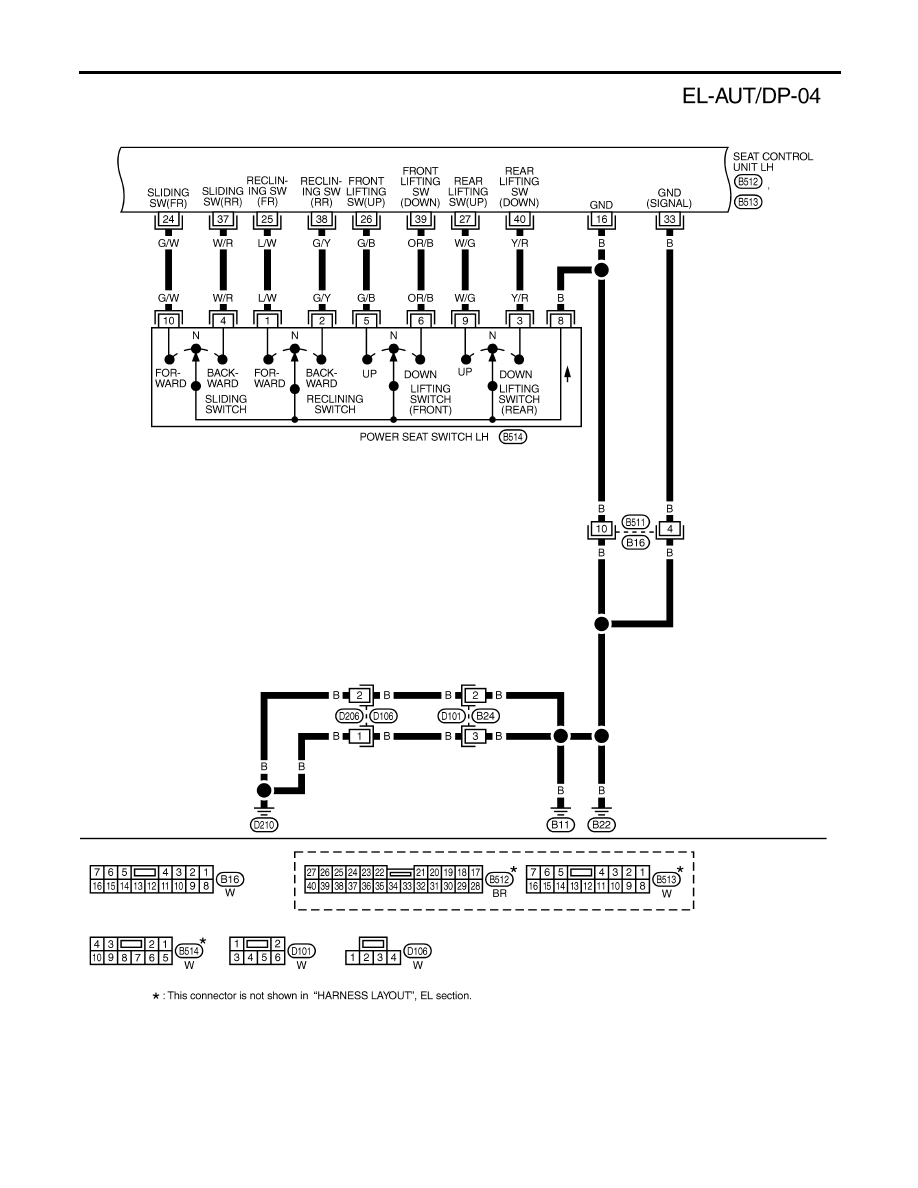

Wiring Diagram — AUT/DP — (Cont’d)

EL-195

On Board Diagnosis

NBEL0213

SEL354X

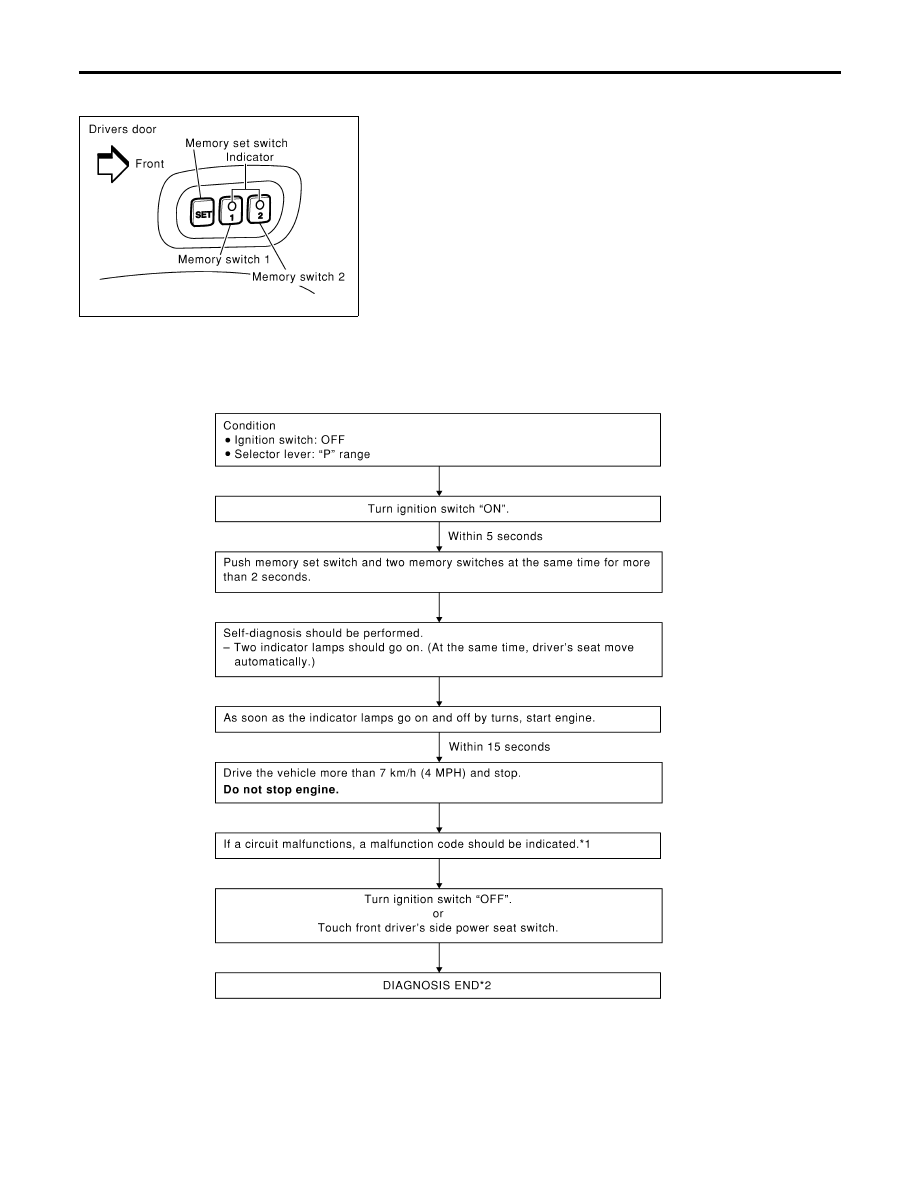

HOW TO PERFORM SELF-DIAGNOSIS

NBEL0213S01

SEL596W

*1: If no malfunction is indicated, self-diagnosis will end after the vehicle speed sensor diagnosis is performed.
*2: Diagnosis ends after self-diagnostic results have been indicated for 10 minutes if left unattended.

AUTOMATIC DRIVE POSITIONER

On Board Diagnosis

EL-196
