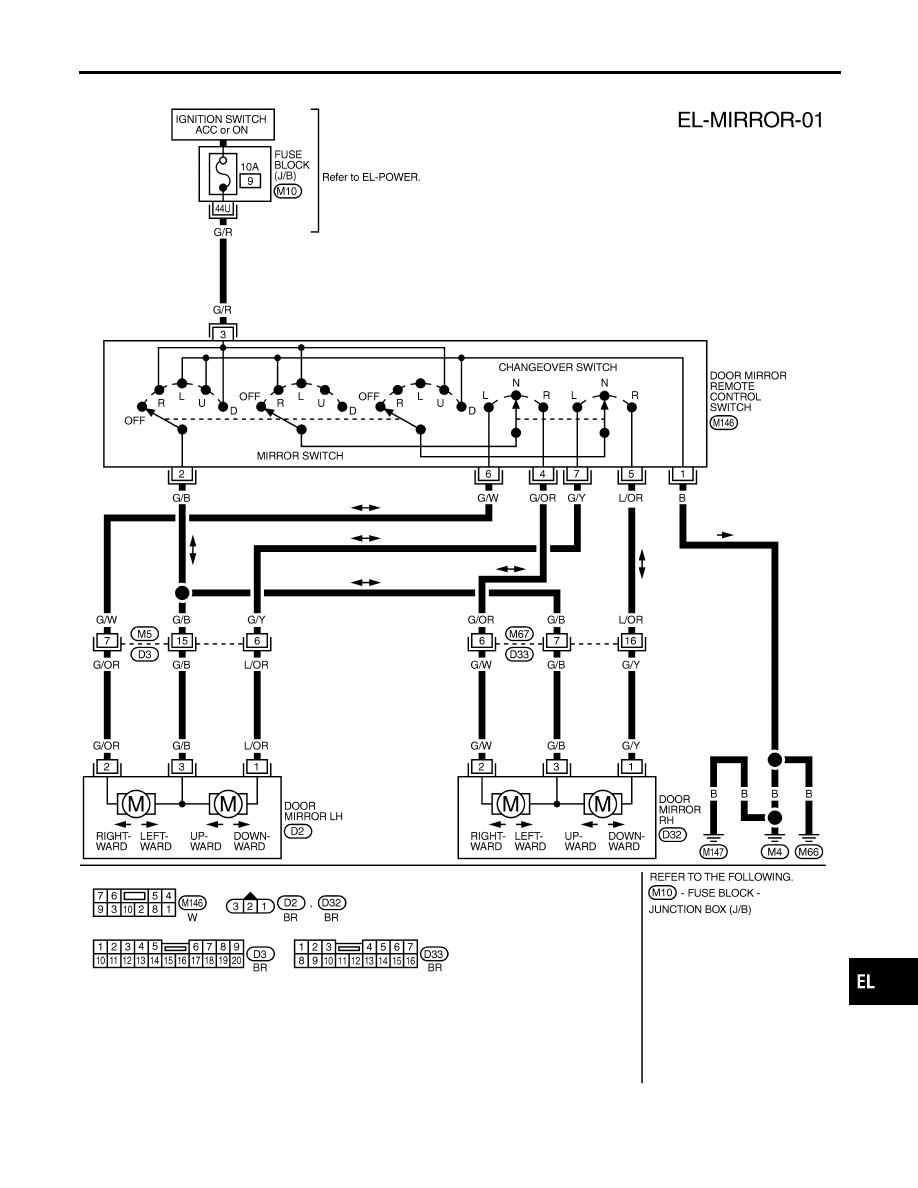

Wiring Diagram — MIRROR —

NBEL0090

MEL827L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

DOOR MIRROR

Wiring Diagram — MIRROR —

EL-177

System Description

NBEL0208

OUTLINE

NBEL0208S01

Glass hatch opener system consists of

I

Glass hatch opener actuator

I

Glass hatch opener switch

I

Rear wiper motor (Link switch)

OPERATION

NBEL0208S02

Power is always supplied

I

to glass hatch opener actuator terminal 2

I

through 10A fuse [No. 5, located in the fuse block (J/B)].

When rear wiper motor is not operated (link switch ON) and glass hatch opener switch is turned ON, ground
is supplied

I

to glass hatch actuator terminal 1

I

through rear wiper motor terminals 1 and 5

I

through glass hatch opener switch terminals 2 and 1

I

through body grounds M77 and M111.

Power and ground are supplied glass hatch is opened.

GLASS HATCH OPENER

System Description

EL-178

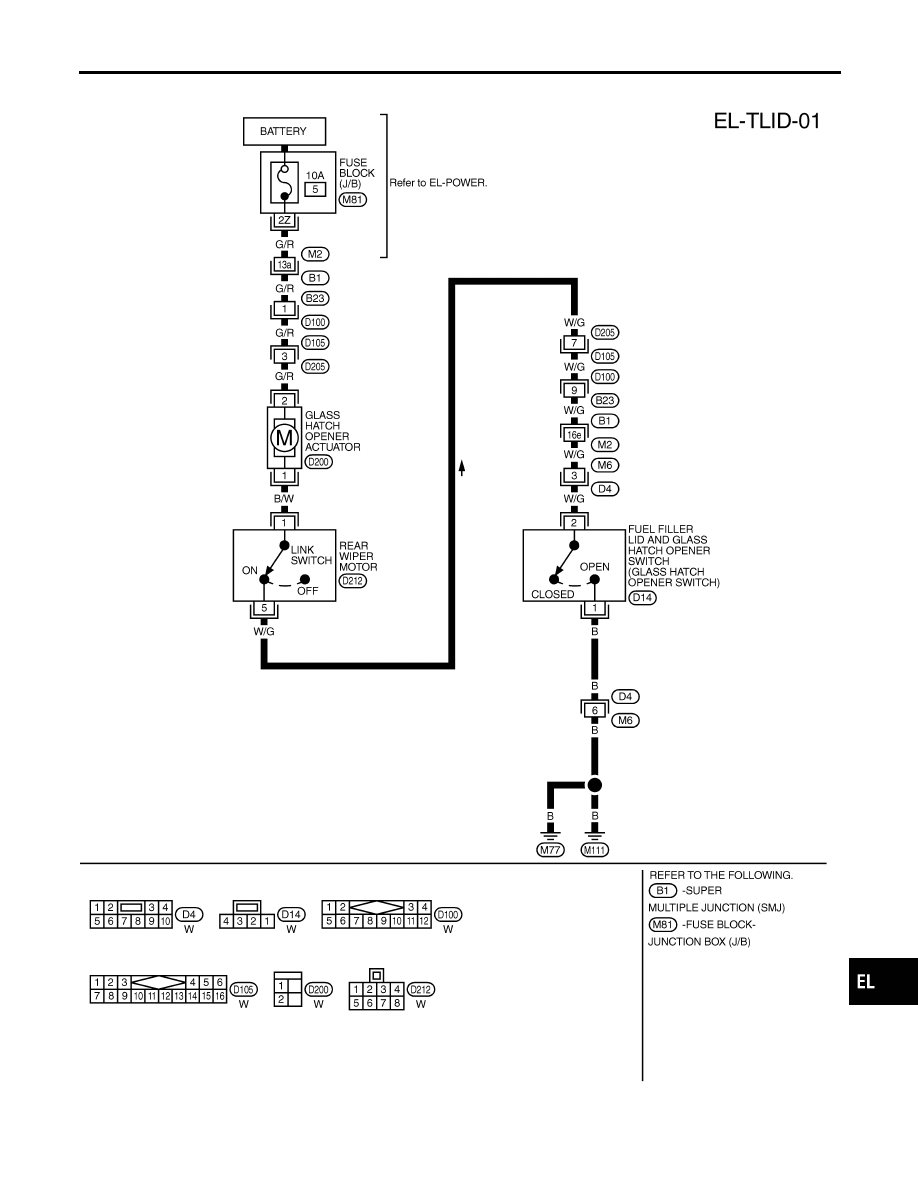

Wiring Diagram — TLID —

NBEL0091

MEL828L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

GLASS HATCH OPENER

Wiring Diagram — TLID —

EL-179

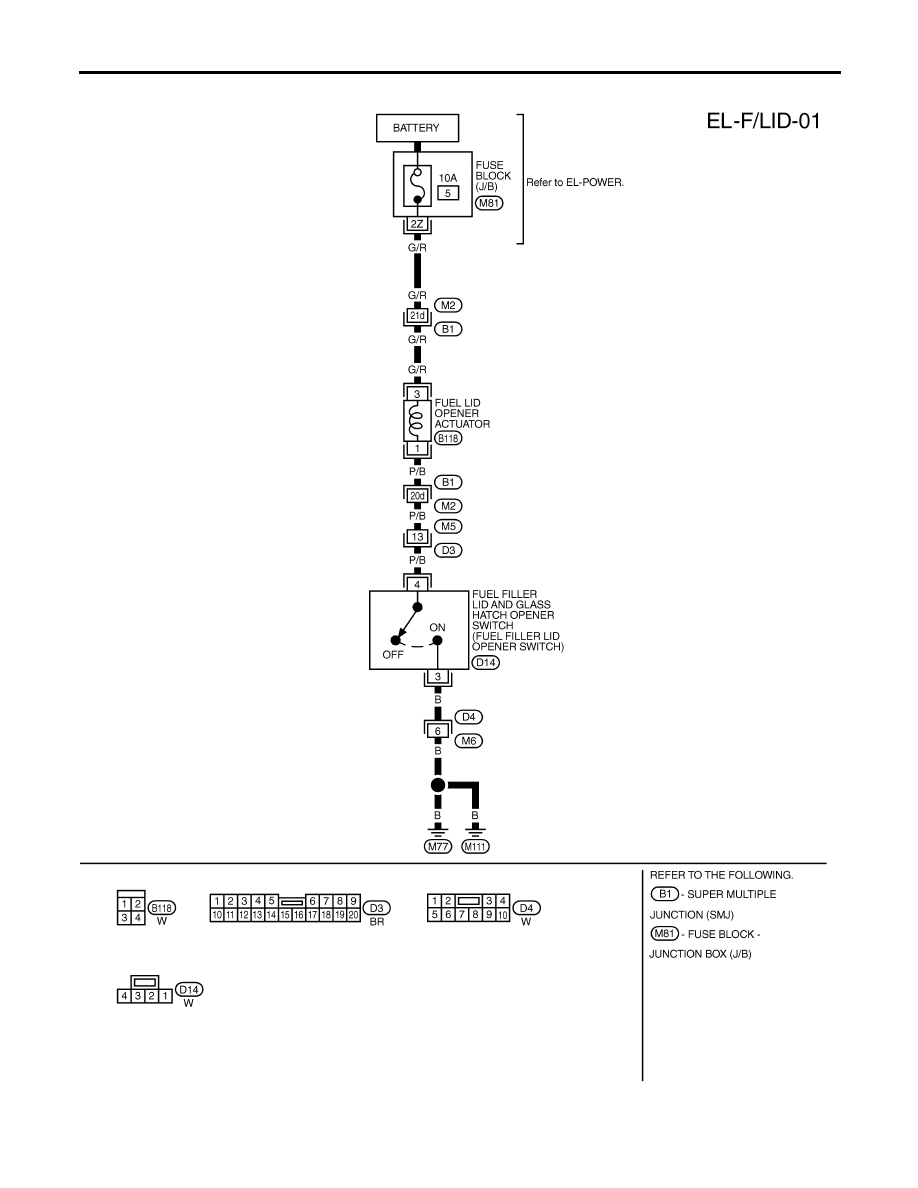

Wiring Diagram — F/LID —

NBEL0168

MEL829L

FUEL FILLER LID OPENER

Wiring Diagram — F/LID —

EL-180
