System Description

NBEL0206

OUTLINE

NBEL0206S01

Electric sunroof system consists of

I

Sunroof switch

I

Sunroof motor

I

Power window relay

I

Smart entrance control unit

Smart entrance control unit controls retained power operation.

OPERATION

NBEL0206S02

The sunroof can be opened or closed and tilted up or down with the sunroof switch.

AUTO OPERATION

NBEL0206S03

The power sunroof AUTO feature makes it possible to open and close the sunroof without holding the sunroof
switch in the down or up position.

RETAINED POWER OPERATION

NBEL0206S04

When the ignition switch is turned to OFF position from ON or START position, power is supplied for 45 sec-
onds

I

to power window relay terminal 2

I

from smart entrance control unit terminal 5.

Ground is always supplied

I

to power window relay terminal 1

I

through body grounds.

When power and ground are supplied, power window relay continues to be energized, and the electrical sun-
roof can be operated.
The retained power operation is canceled when the driver or passenger side door is opened.

INTERRUPTION DETECTION FUNCTION

NBEL0206S05

The CPU of sunroof motor monitors the sunroof motor operation and the sunroof position (full closed or other)
for sunroof by the signals from encoder and limit switch in sunroof motor.
When sunroof motor detects interruption during the following close operation,

I

automatic close operation when ignition switch is in the “ON” position

I

automatic close operation during retained power operation

sunroof switch controls the motor for open and the sunroof will operate about 150 mm (5.91 in).

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

System Description

EL-173

Wiring Diagram — SROOF —

NBEL0089

MEL007O

POWER SUNROOF

Wiring Diagram — SROOF —

EL-174

MEL826L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER SUNROOF

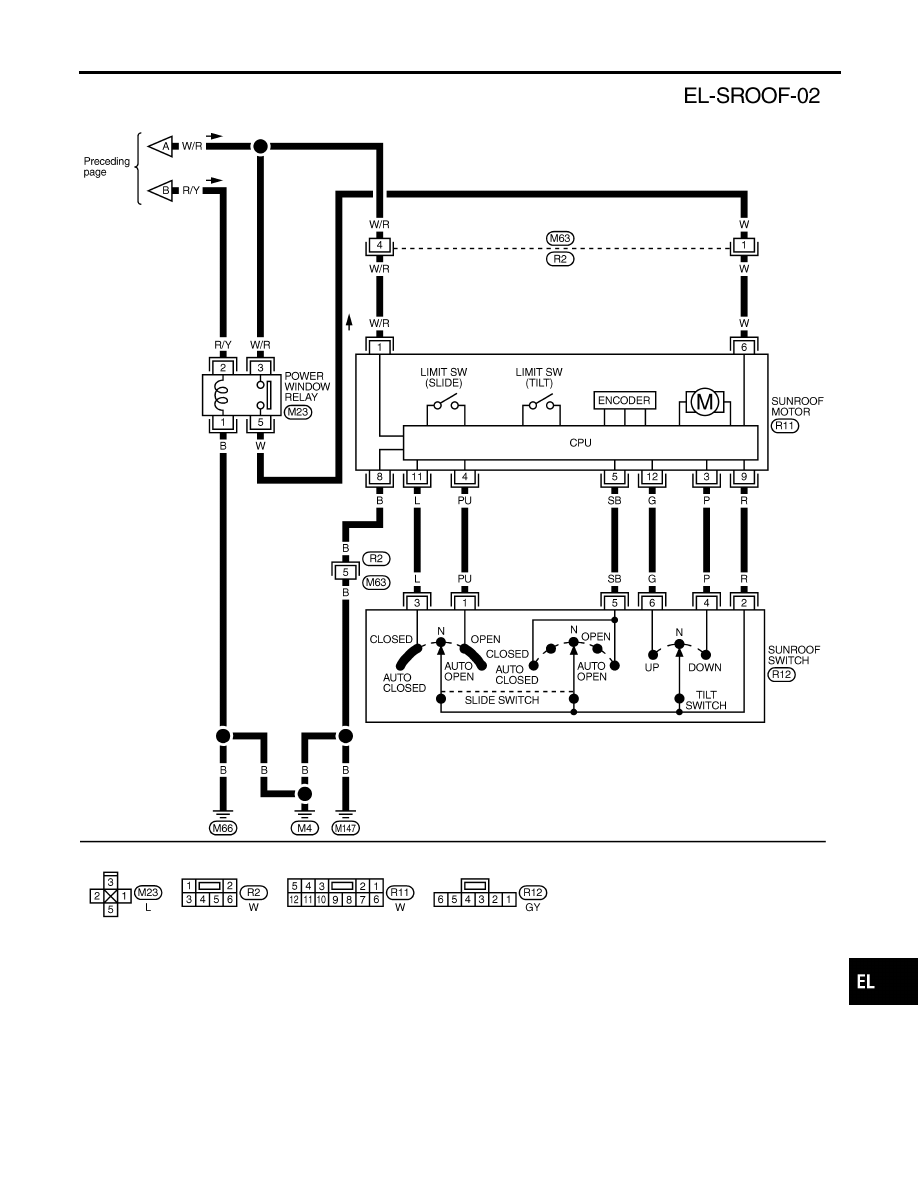

Wiring Diagram — SROOF — (Cont’d)

EL-175

Trouble Diagnoses

NBEL0207

Symptom

Possible cause

Repair order

Power sunroof cannot be operated
using any switch.

1. 7.5A fuse, 40A fusible link and

M145 circuit breaker

2. Power window relay ground cir-

cuit

3. Sunroof motor ground circuit
4. Power window relay
5. Sunroof motor circuit
6. Sunroof switch
7. Sunroof switch circuit
8. Sunroof motor

1. Check 7.5A fuse [No. 11, located in fuse block

(J/B)], 40A fusible link (letter f, located in fuse and
fusible link box) and M145 circuit breaker. Turn igni-
tion switch “ON” and verify battery positive voltage
is present at terminals 2 and 3 of power window
relay and terminal 1 of sunroof motor.

2. Check power window relay ground circuit.
3. Check sunroof motor ground circuit.
4. Check power window relay.
5. Check the wire between power window relay and

sunroof motor.

6. Check sunroof switch.
7. Check harness between sunroof switch and sunroof

motor.

8. Check sunroof motor.

Power sunroof cannot be operated
using one of the sunroof switches.

1. Sunroof switch
2. Sunroof switch circuit

1. Check sunroof switch.
2. Check the harness between sunroof motor and sun-

roof switch.

Power sunroof auto function cannot
be operated properly.

1. Sunroof slide mechanism
2. Sunroof switch
3. Sunroof switch circuit
4. Sunroof motor

1. Check the following.
a. Check obstacles in sunroof, etc.
b. Check worn or deformed sunroof.
c. Check sunroof sash tilted too far inward or outward.
2. Check sunroof switch.
3. Check harness between sunroof motor and sunroof

switch.

4. Replace sunroof motor.

Retained power operation does not
operate properly.

1. RAP signal circuit
2. Driver or passenger side door

switch circuit

3. Smart entrance control unit

1. Check harness between power window relay termi-

nal 2 and smart entrance control unit terminal 5.

2. Check the following.
a. Harness between smart entrance control unit and

driver or passenger side door switch for short circuit

b. Driver or passenger side door switch ground circuit
c. Driver or passenger side door switch
3. Check smart entrance control unit. (EL-324)

POWER SUNROOF

Trouble Diagnoses
