System Description

NBEL0084

Power is supplied at all times

I

through 7.5A fuse [No. 24, located in the fuse block (J/B)]

I

to power antenna terminal 6.

Ground is supplied to the power antenna terminal 2 through body grounds M4, M66 and M147.
When the audio unit is turned to the ON position, battery positive voltage is supplied

I

through audio unit terminal 5

I

to power antenna terminal 4.

The antenna raises and is held in the extended position.
When the audio unit is turned to the OFF position, battery positive voltage is interrupted

I

from audio unit terminal 5

I

to power antenna terminal 4.

The antenna retracts.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO ANTENNA

System Description

EL-169

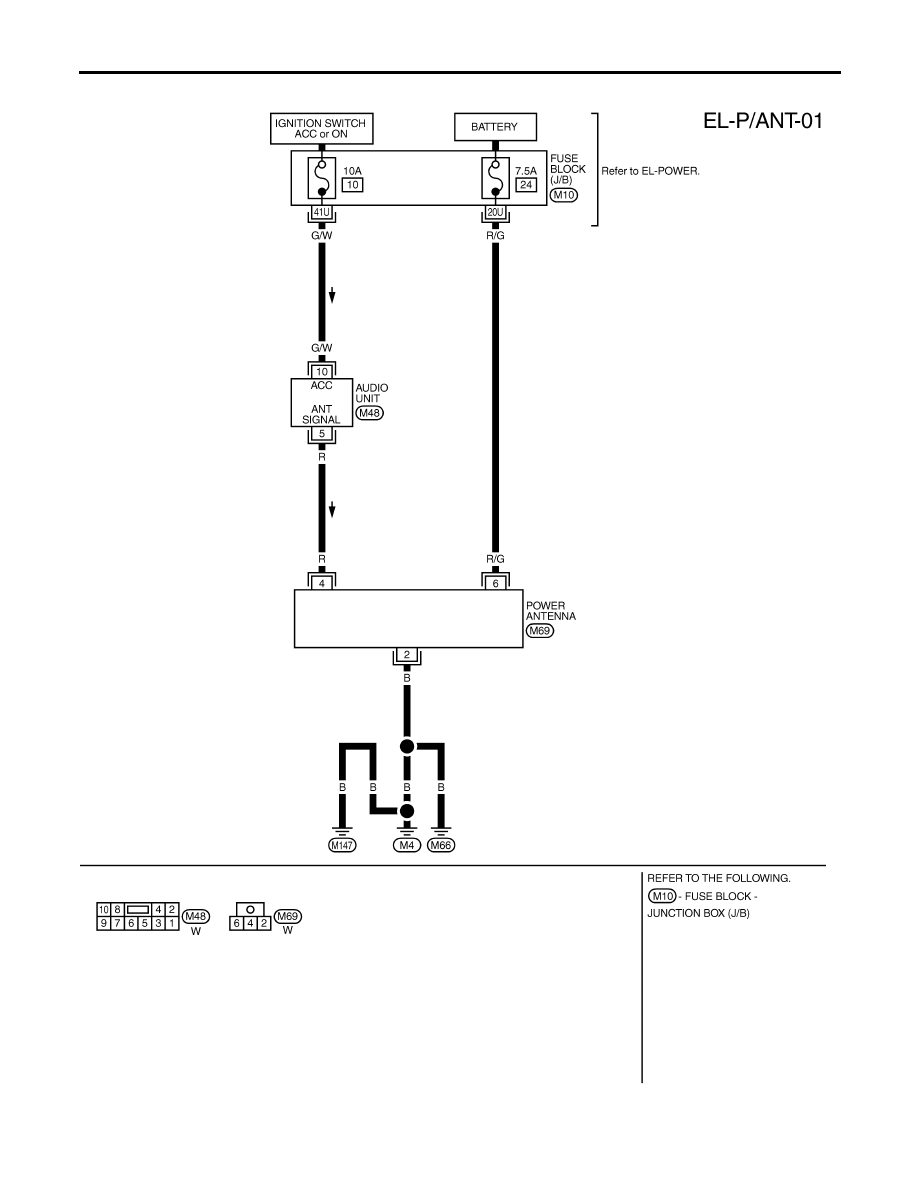

Wiring Diagram — P/ANT —

NBEL0085

MEL824L

AUDIO ANTENNA

Wiring Diagram — P/ANT —

EL-170

Trouble Diagnoses

NBEL0086

POWER ANTENNA

NBEL0086S01

Symptom

Possible causes

Repair order

Power antenna does not
operate.

1. 7.5A fuse
2. Audio unit signal
3. Grounds M4, M66 and M147

1. Check 7.5A fuse [No. 24, located in fuse block (J/B)].

Verify that battery positive voltage is present at termi-
nal 6 of power antenna.

2. Turn ignition switch and audio unit ON. Verify that

battery positive voltage is present at terminal 4 of
power antenna.

3. Check grounds M4, M66 and M147.

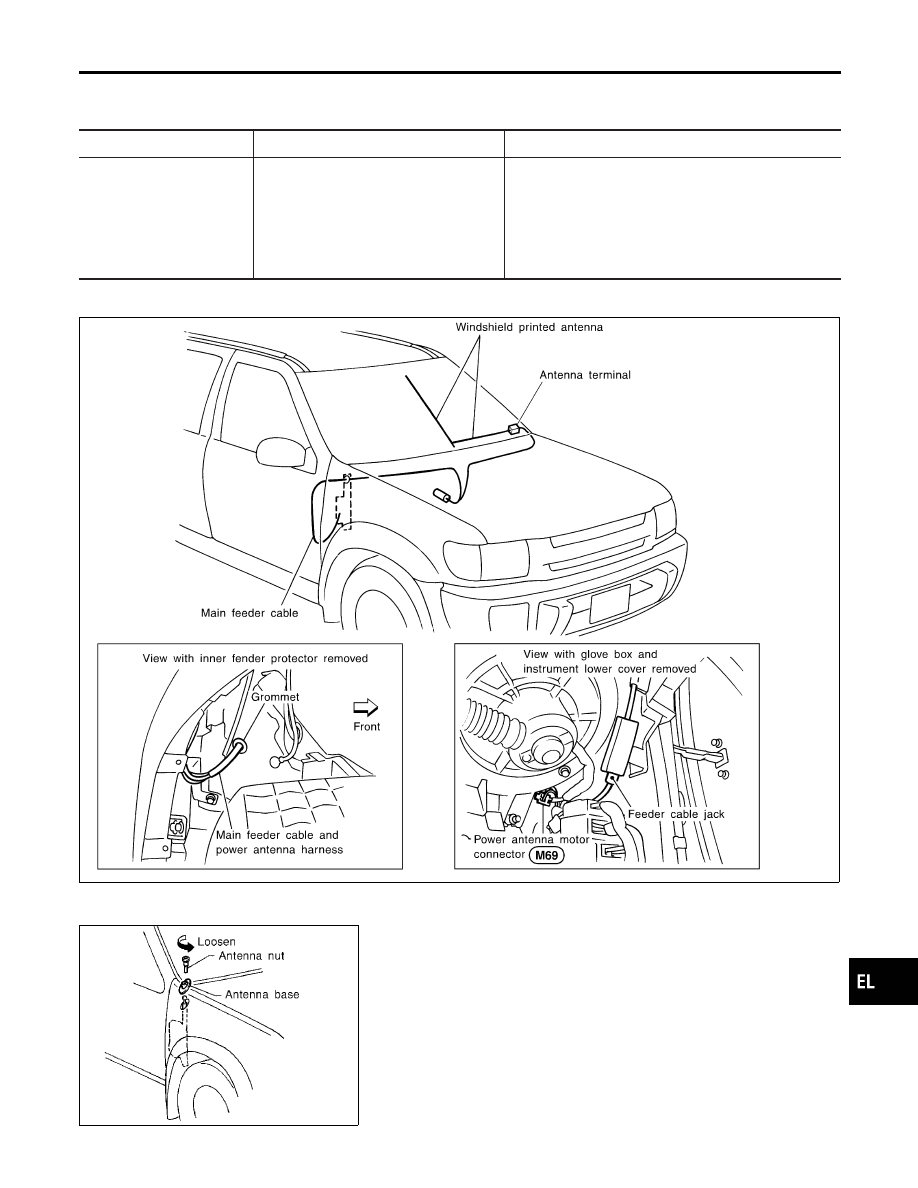

Location of Antenna

NBEL0087

YEL067K

MEL036G

Antenna Rod Replacement

NBEL0088

REMOVAL

NBEL0088S01

1.

Remove antenna nut and antenna base.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUDIO ANTENNA

Trouble Diagnoses

EL-171

MEL037G

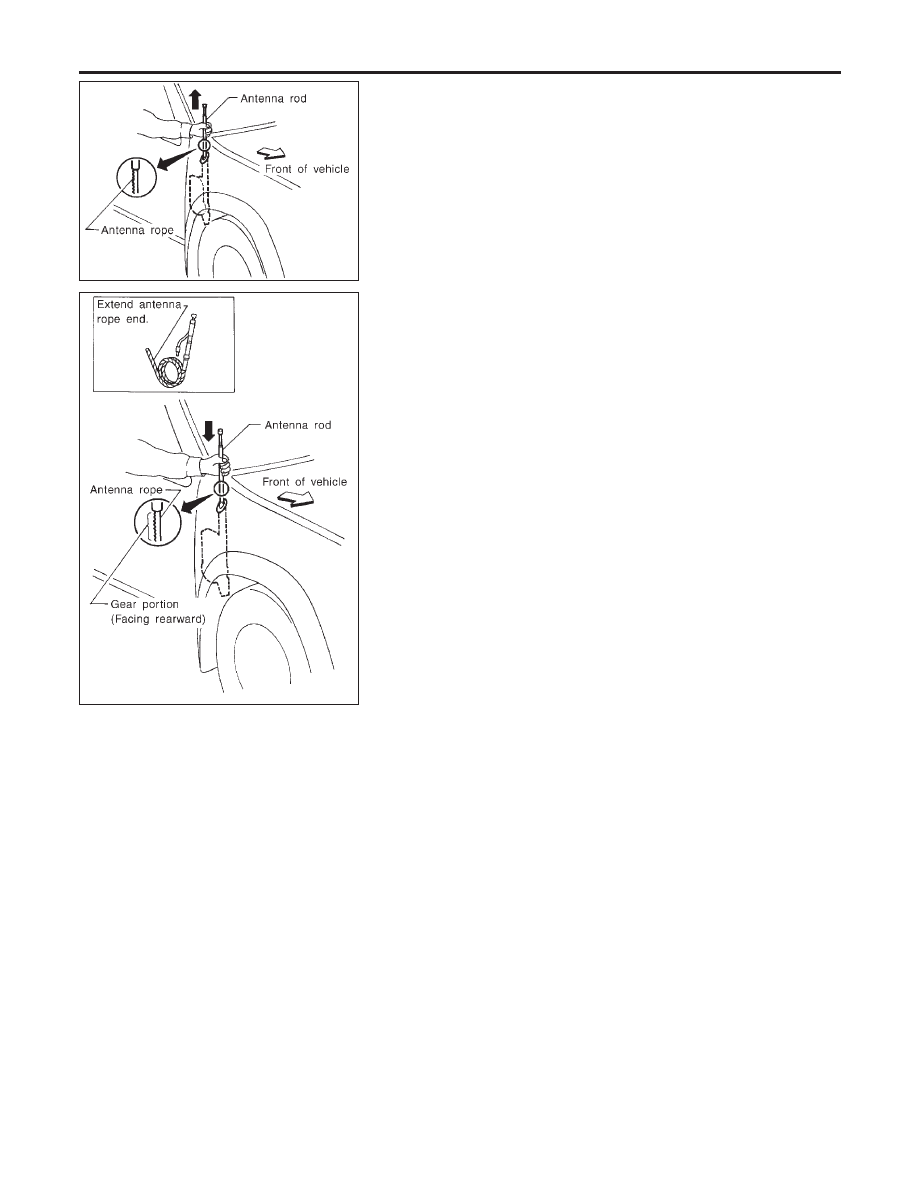

2.

Withdraw antenna rod while raising it by operating antenna
motor.

MEL038G

INSTALLATION

NBEL0088S02

1.

Lower antenna rod by operating antenna motor.

2.

Insert gear section of antenna rope into place with it facing
toward antenna motor.

3.

As soon as antenna rope is wound on antenna motor, stop
antenna motor. Insert antenna rod lower end into antenna
motor pipe.

4.

Retract antenna rod completely by operating antenna motor.

5.

Install antenna nut and base.

AUDIO ANTENNA

Antenna Rod Replacement (Cont’d)

EL-172
