5

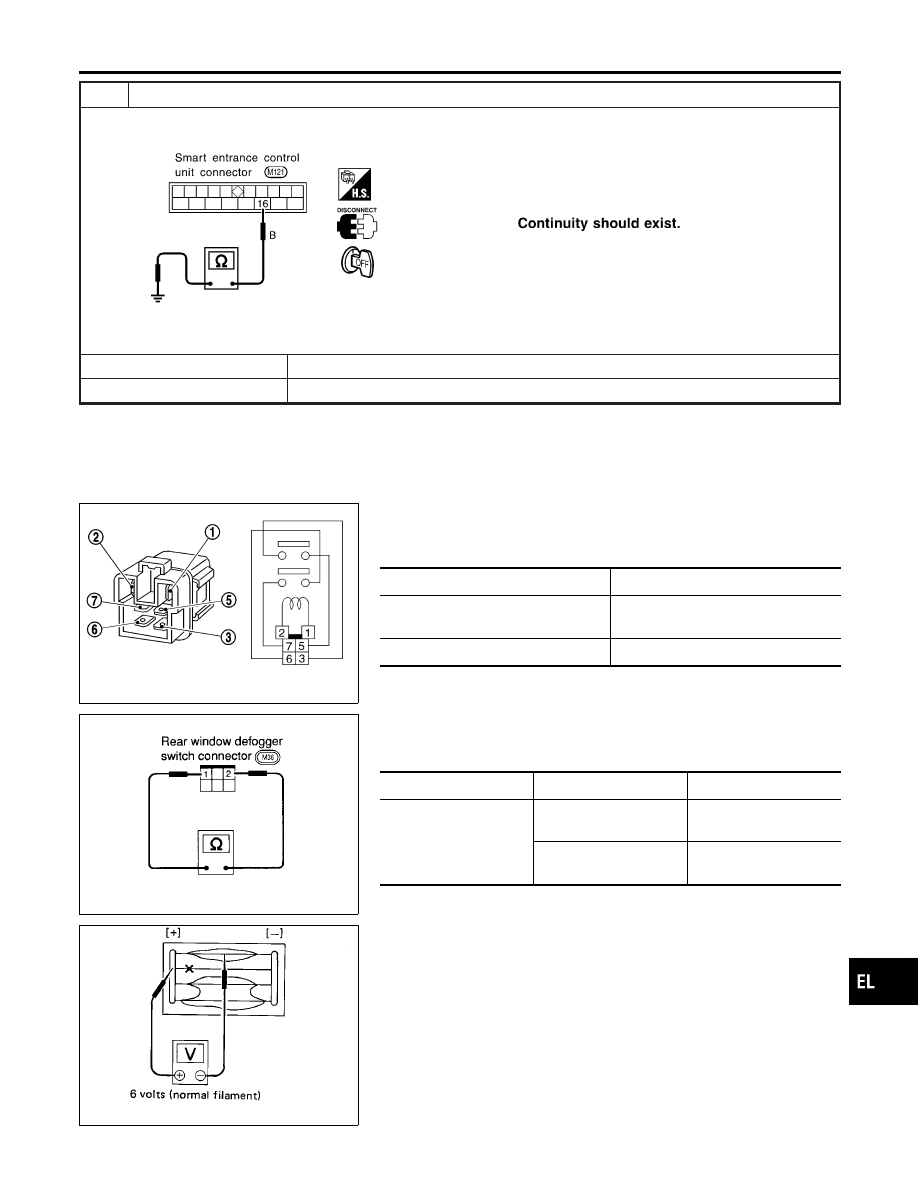

CHECK SMART ENTRANCE CONTROL UNIT GROUND CIRCUIT

Check continuity between smart entrance control unit terminal 16 and ground.

SEL388X

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Repair harness or connectors.

SEC202B

Electrical Components Inspection

NBEL0076

REAR WINDOW DEFOGGER RELAY

NBEL0076S01

Check continuity between terminals 3 and 5, 6 and 7.

Condition

Continuity

12V direct current supply between ter-
minals 1 and 2

Yes

No current supply

No

SEL430TB

REAR WINDOW DEFOGGER SWITCH

NBEL0076S02

Check continuity between terminals when rear window defogger
switch is pushed and released.

Terminals

Condition

Continuity

1 - 2

Rear window defogger
switch is pushed

Yes

Rear window defogger
switch is released

No

SEL263

Filament Check

NBEL0077

1.

Attach probe circuit tester (in volt range) to middle portion of
each filament.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-157

SEL265

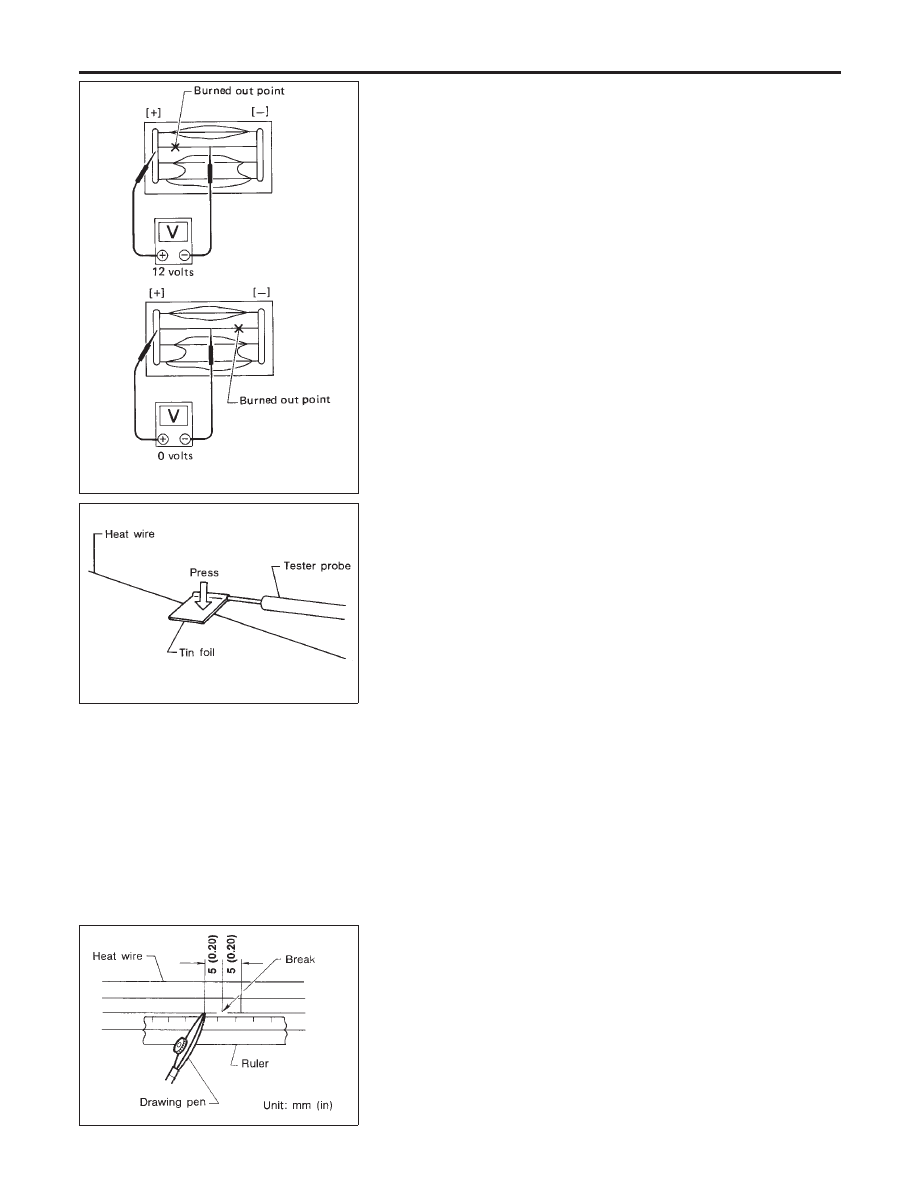

2.

If a filament is burned out, circuit tester registers 0 or 12 volts.

3.

To locate burned out point, move probe to left and right along
filament. Test needle will swing abruptly when probe passes
the point.

SEL122R

I

When measuring voltage, wrap tin foil around the top of
the negative probe. Then press the foil against the wire
with your finger.

Filament Repair

NBEL0078

REPAIR EQUIPMENT

NBEL0078S01

1)

Conductive silver composition (Dupont No. 4817 or equivalent)

2)

Ruler 30 cm (11.8 in) long

3)

Drawing pen

4)

Heat gun

5)

Alcohol

6)

Cloth

BE540

REPAIRING PROCEDURE

NBEL0078S02

1.

Wipe broken heat wire and its surrounding area clean with a
cloth dampened in alcohol.

2.

Apply a small amount of conductive silver composition to tip of
drawing pen.

Shake silver composition container before use.
3.

Place ruler on glass along broken line. Deposit conductive sil-
ver composition on break with drawing pen. Slightly overlap
existing heat wire on both sides [preferably 5 mm (0.20 in)] of
the break.

REAR WINDOW DEFOGGER

Filament Check (Cont’d)

EL-158

SEL012D

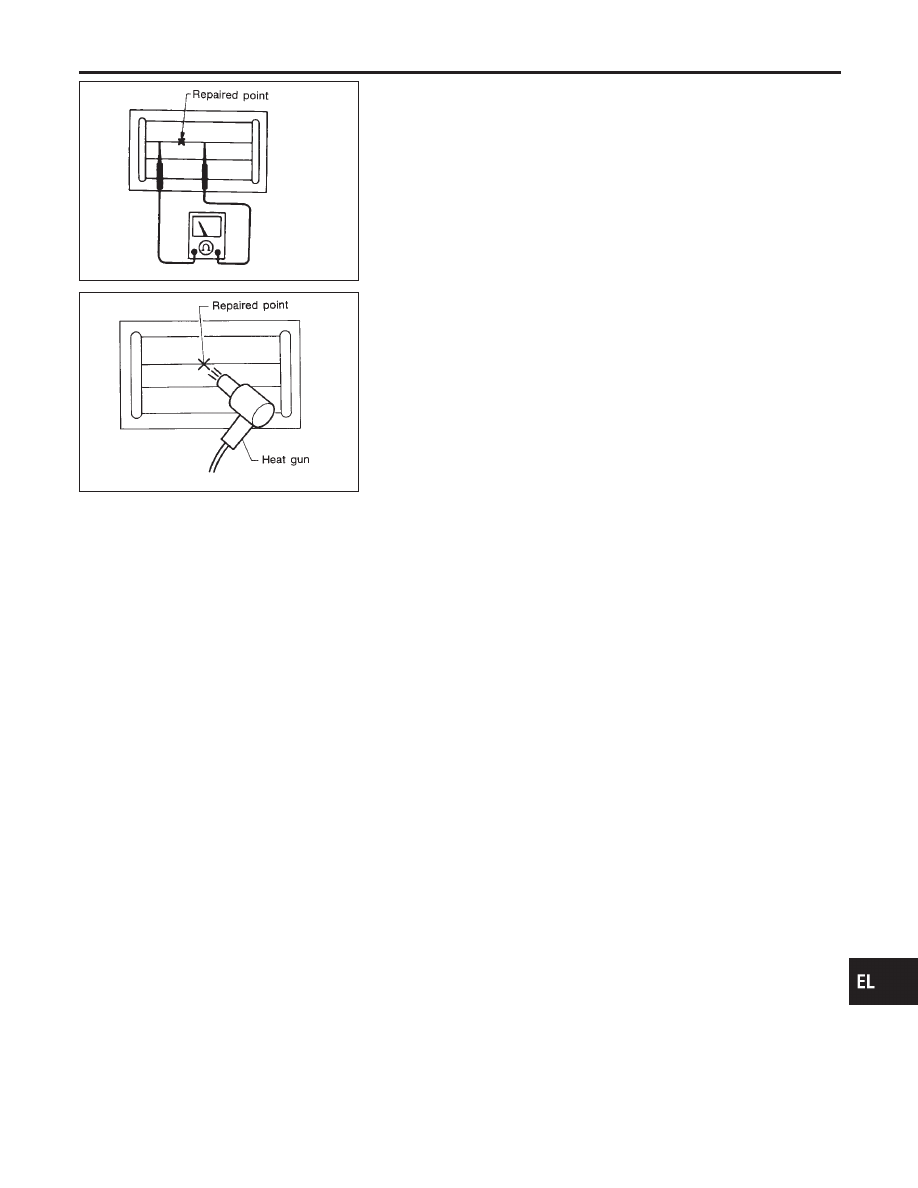

4.

After repair has been completed, check repaired wire for con-
tinuity. This check should be conducted 10 minutes after silver
composition is deposited.

Do not touch repaired area while test is being conducted.

SEL013D

5.

Apply a constant stream of hot air directly to the repaired area
for approximately 20 minutes with a heat gun. A minimum dis-
tance of 3 cm (1.2 in) should be kept between repaired area
and hot air outlet. If a heat gun is not available, let the repaired
area dry for 24 hours.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Filament Repair (Cont’d)

EL-159

System Description

NBEL0079

Refer to Owner’s Manual for audio system operating instructions.
Power is supplied at all times

I

through 15A fuse [No. 4, located in the fuse block (J/B)]

I

to audio unit terminal 6,

I

to audio amp. relay terminal 3 and

I

to rear speaker amp. terminal 11.

With the ignition switch in the ACC or ON position, power is supplied

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to audio unit terminal 10.

Ground is supplied through the case of the audio unit.
Ground is supplied

I

to audio amp. relay terminal 2

I

through body grounds M4, M66 and M147

I

to front door speaker LH terminal 5 and

I

to front door speaker RH terminal 5

I

through body grounds M77 and M111

I

to rear speaker amp. terminal 24

I

through body grounds B11, B22 and D210.

When the audio unit POWER button is pressed, power is supplied

I

to rear speaker amp. terminal 9 and

I

to audio amp. relay terminal 1

I

from audio unit terminal 12.

Then audio amp. relay is energized and power is supplied

I

to front door speaker LH terminal 4 and

I

to front door speaker RH terminal 4.

Audio signals are supplied

I

through audio unit terminals 1, 2, 3, 4, 13, 14, 15 and 16

I

to terminals 2 and 6 of the LH and RH front speakers and terminals 5, 7, 18 and 20 of the rear speaker
amp.

I

to LH and RH tweeters through terminals 1 and 3 of the front speakers

I

to rear LH and RH speakers through terminals 1, 2, 25 and 26 of the rear speaker amp.

AUDIO

System Description

EL-160
