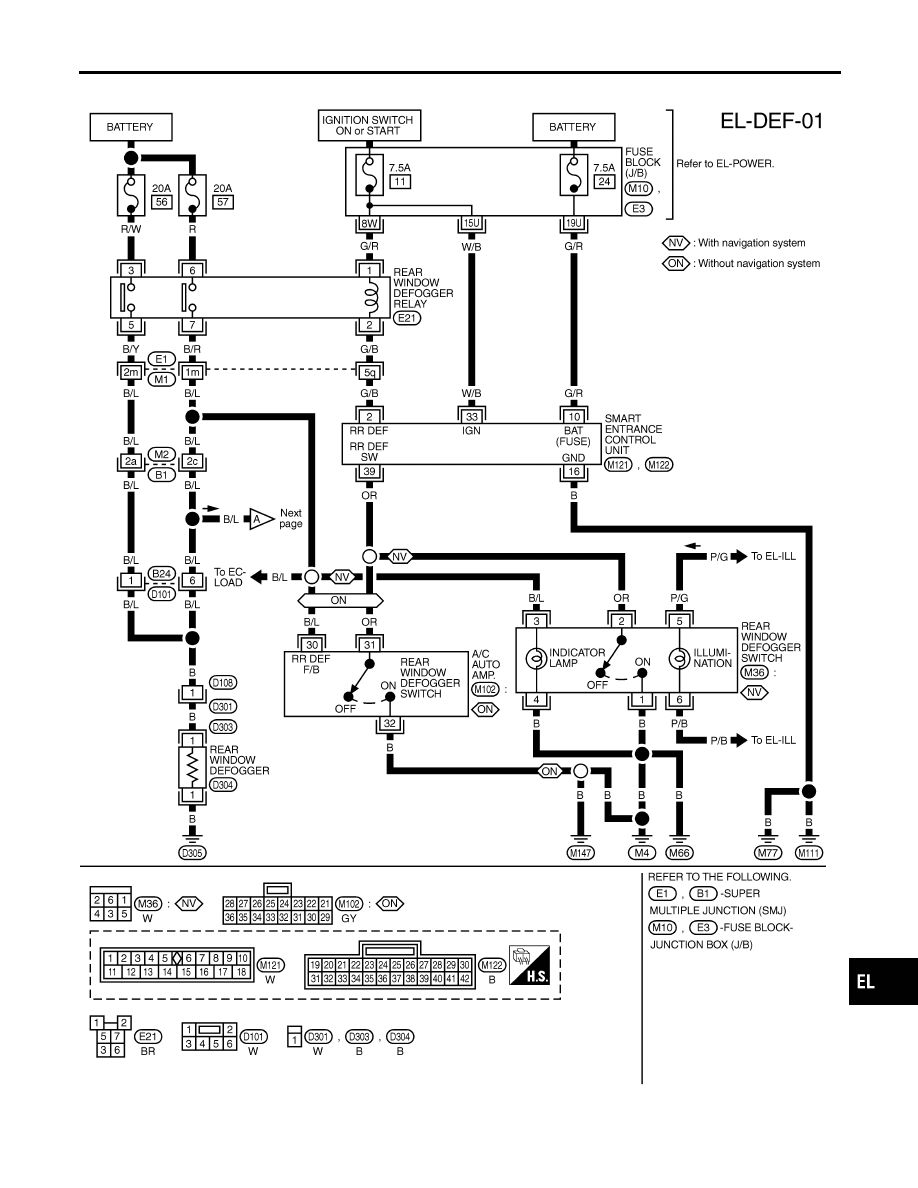

Wiring Diagram — DEF —

NBEL0074

MEL815L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

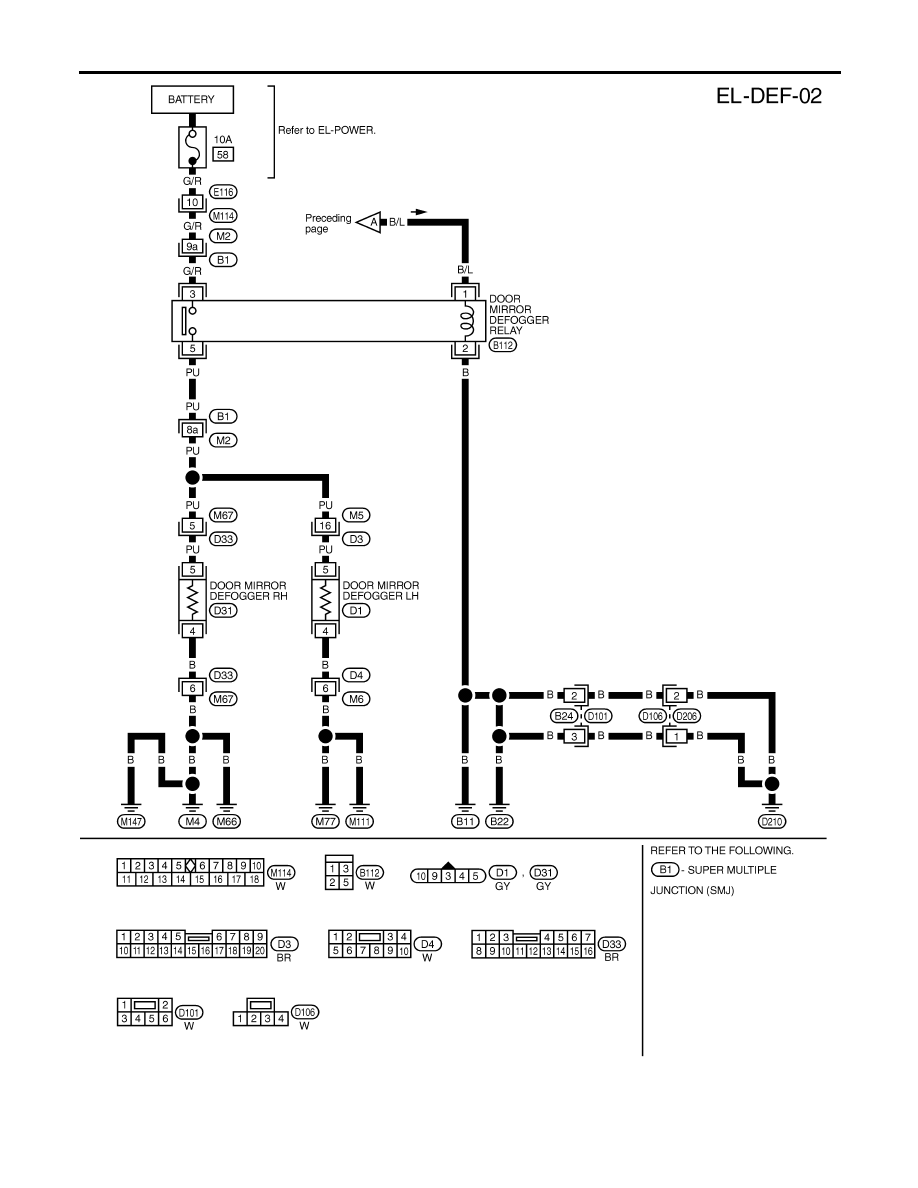

Wiring Diagram — DEF —

EL-153

MEL816L

REAR WINDOW DEFOGGER

Wiring Diagram — DEF — (Cont’d)

EL-154

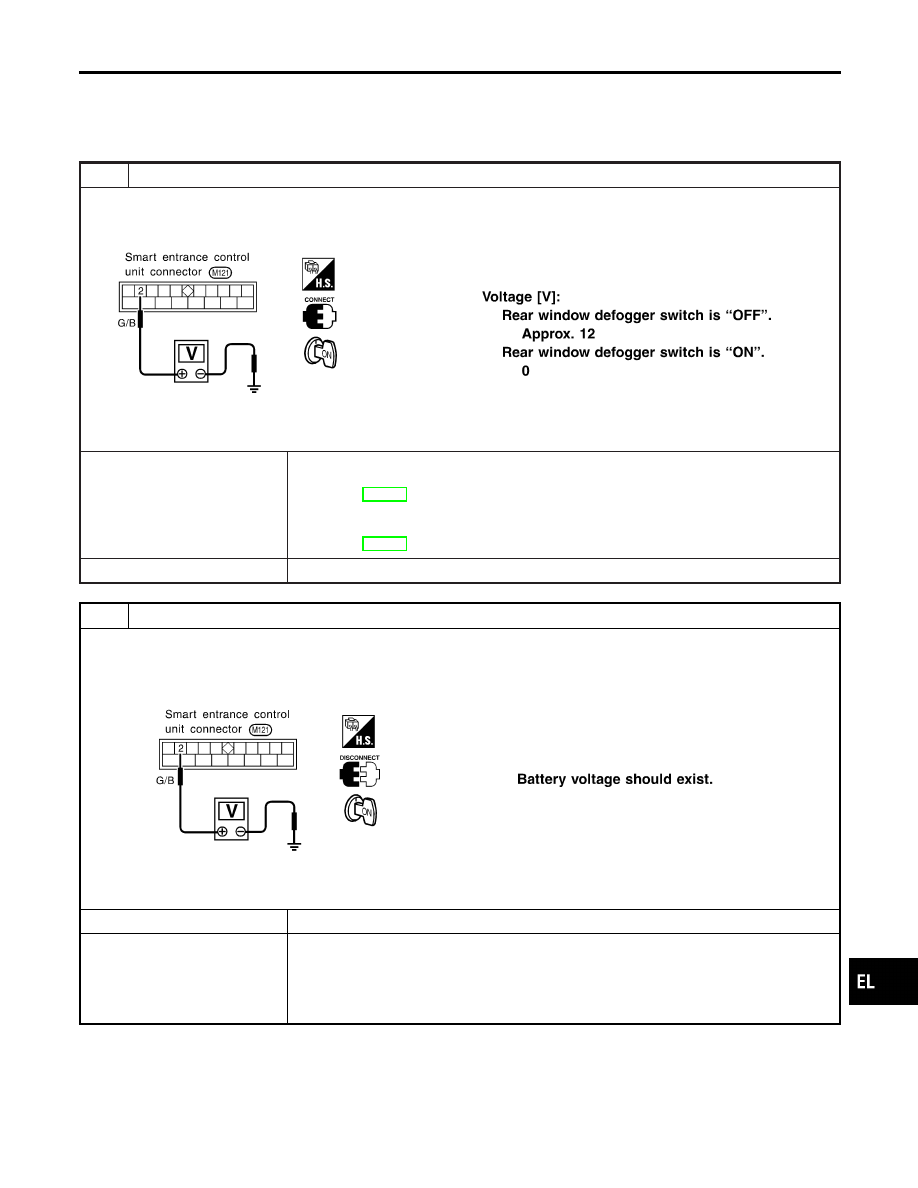

Trouble Diagnoses

NBEL0075

DIAGNOSTIC PROCEDURE

NBEL0075S01

SYMPTOM: Rear window defogger does not activate, or does
not go off after activating.

1

CHECK REAR WINDOW DEFOGGER OUTPUT SIGNAL

1. Turn ignition switch to ON position.
2. Check voltage between smart entrance control unit harness terminal 2 and ground.

SEL384X

OK or NG

OK

©

Check the following.

I

Rear window defogger relay
(Refer to EL-157.)

I

Rear window defogger circuit

I

Rear window defogger filament
(Refer to EL-157.)

NG

©

GO TO 2.

2

CHECK DEFOGGER RELAY COIL SIDE CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Turn ignition switch to ON position.
3. Check voltage between smart entrance control unit terminal 2 and ground.

SEL385X

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

7.5A fuse [No. 11, located in the fuse block (J/B)]

I

Rear window defogger relay

I

Harness for open or short between rear window defogger relay and smart entrance
control unit

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

Trouble Diagnoses

EL-155

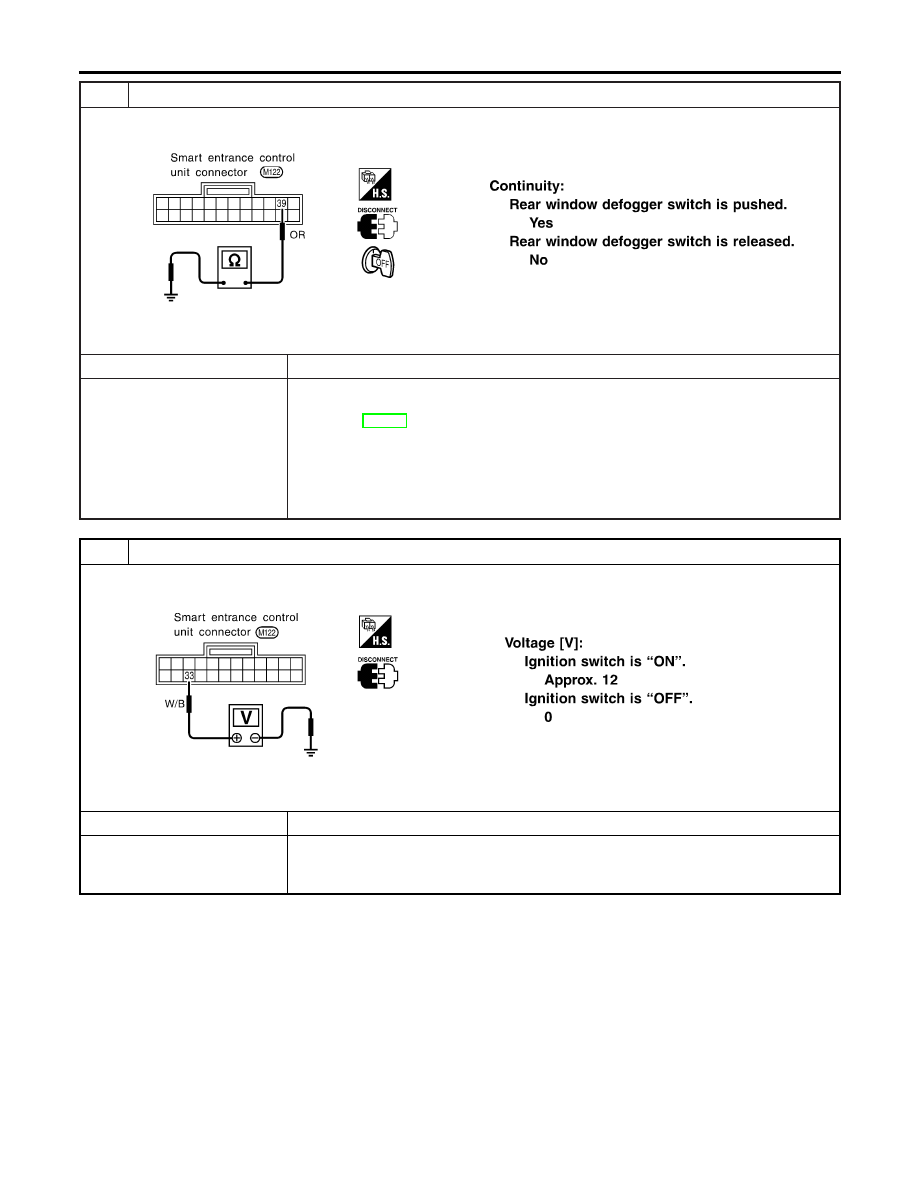

3

CHECK REAR WINDOW DEFOGGER SWITCH INPUT SIGNAL

Check continuity between smart entrance control unit terminal 39 and ground.

SEL386X

OK or NG

OK

©

GO TO 4.

NG

©

Check the following.

I

Rear window defogger switch (with navigation system)
(Refer to EL-157.)

I

A/C auto amp. (without navigation system)

I

Harness for open or short between smart entrance control unit and rear window defog-
ger switch (with navigation system) or A/C auto amp. (without navigation system)

I

Rear window defogger switch (with navigation system) or A/C auto amp. (without navi-
gation system) ground circuit

4

CHECK IGNITION INPUT SIGNAL

Check voltage between smart entrance control unit terminal 33 and ground.

SEL387X

OK or NG

OK

©

GO TO 5.

NG

©

Check the following.

I

7.5A fuse [No. 11, located in the fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

REAR WINDOW DEFOGGER

Trouble Diagnoses (Cont’d)

EL-156
