Infiniti QX4 (R50). Manual - part 331

System Description

NBEL0063

WIPER OPERATION

NBEL0063S01

Power Supply and Ground

NBEL0063S0101

With ignition switch in the ACC or ON position, power is supplied

I

through 10A fuse [No. 29, located in the fuse block (J/B)]

I

to rear wiper amp. terminal 6.

When the glass hatch switch is OPEN, ground is supplied

I

to rear wiper amp. terminal 3

I

through glass hatch switch terminal 1 and 2

I

through body grounds B11, B22 and D210.

Ground is supplied

I

to rear wiper amp. terminal 9

I

through body grounds B11, B22 and D210.

Low Speed Wiper Operation

NBEL0063S0103

When the rear wiper switch is turned ON, ground is supplied

I

to rear wiper amp. terminal 2

I

through combination switch terminals 22 and 24.

I

through body grounds E13 and E41

Then, power is supplied

I

through rear wiper amp. terminal 11

I

to rear wiper motor terminal 4.

Ground is supplied

I

to rear wiper motor terminal 3

I

through rear wiper amp. terminal 8.

With power and ground supplied, the wiper motor operates at low speed.

Auto Stop Operation

NBEL0063S0104

With rear wiper switch turned OFF, rear wiper motor will continue to operate until wiper arm reaches rear wiper
stopper.
When rear wiper arm is not located at rear wiper stopper with wiper switch OFF, ground is supplied

I

to rear wiper amp. terminal 10

I

through wiper motor terminals 7 and 8

I

through body grounds B11, B22 and D210.

Then rear wiper motor continues to operate until wiper arm reaches bottom.
When wiper arm reaches bottom, power is supplied

I

through 10A fuse [No. 29, located in the fuse block (J/B)]

I

through rear wiper motor terminals 6 and 7 and

I

through rear wiper amp. terminals 10 and 8

I

to rear wiper motor terminal 3.

Ground is supplied

I

to rear wiper motor 4

I

through rear wiper amp. terminal 11.

Then wiper motor turns the other way and wiper arm moves once until wiper arm reaches stopper.

Intermittent Operation

NBEL0063S0105

The rear wiper motor operates the wiper arms at low speed approximately every 7 seconds. This feature is
controlled by the wiper amp.
When the wiper switch is placed in the INT position, ground is supplied

I

to wiper amp. terminal 4

I

through rear combination switch terminal 21 and 24

I

through body grounds E13 and E41.

Then, power is supplied

I

through rear wiper amp. terminal 11

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WIPER AND WASHER

System Description

EL-141

I

to rear wiper motor terminal 4.

Ground is supplied

I

to rear wiper motor terminal 3

I

through rear wiper amp. terminal 8.

With power and ground supplied, rear wiper operates at low speed intermittent.

WIPER OPERATION PROHIBIT CONTROL

NBEL0063S03

When glass hatch is open with back door key cylinder while rear wiper is operated, wiper operation is stopped.
(Wiper operation prohibit control)
When glass hatch is closed and rear wiper switch turns from OFF and then rear wiper switch is turned to ON,
wiper operation prohibit control is canceled.

WASHER OPERATION

NBEL0063S02

When the rear wiper switch is turned to WASH position, ground is supplied

I

to rear wiper amp. terminal 1

I

through terminals 23 and 24

I

through body grounds E13 and E41.

Then, power is supplied

I

through rear wiper amp. terminal 7

I

to rear washer motor terminal 2.

Ground is supplied

I

to rear washer motor terminal 1

I

through body grounds E13 and E41.

With power and ground supplied, the rear washer motor operates.
When the rear wiper switch is turned to WASH position for one second or more, the rear wiper motor oper-
ates at low speed for approximately 3 seconds after the rear wiper switch is released. This feature is controlled
by the rear wiper amp. in the same manner as the low speed operation.

REAR WIPER AND WASHER

System Description (Cont’d)

EL-142

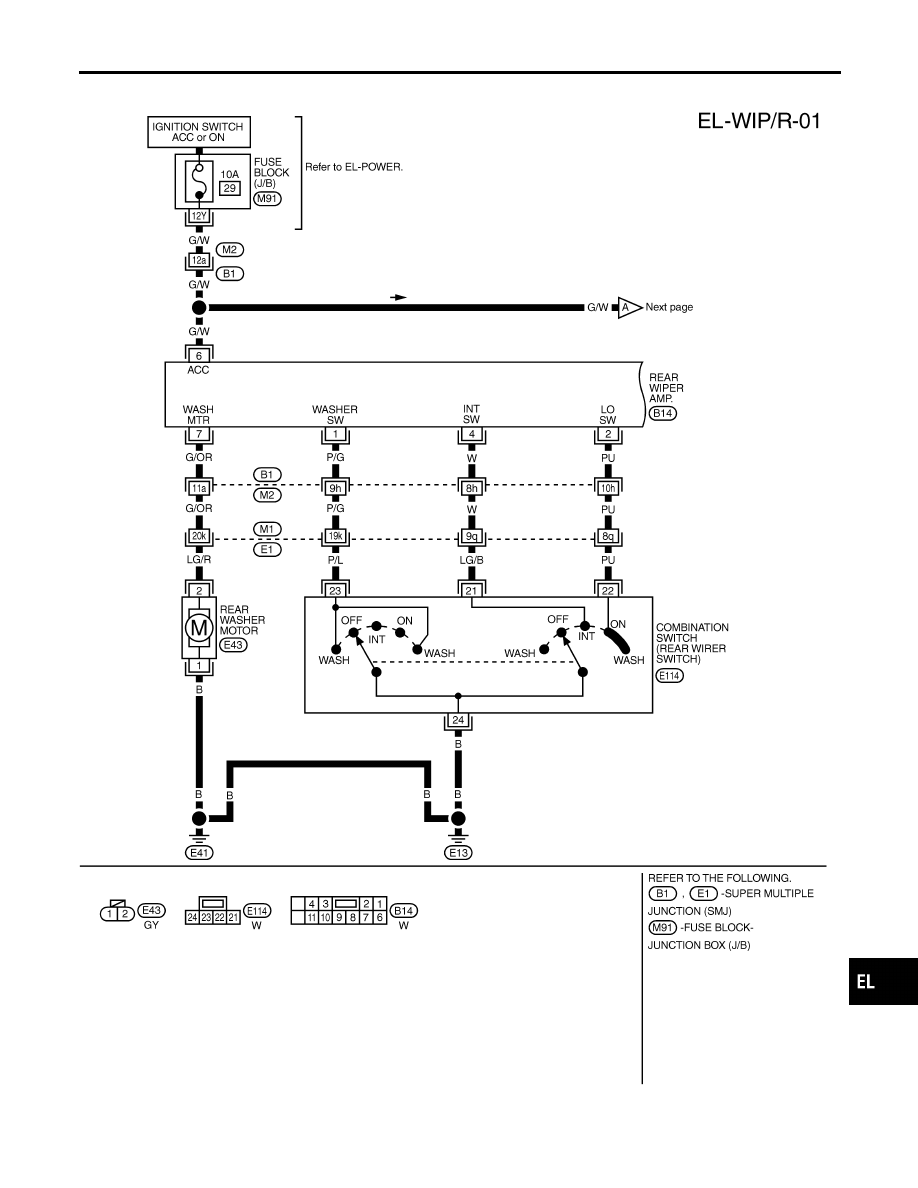

Wiring Diagram — WIP/R —

NBEL0065

MEL809L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WIPER AND WASHER

Wiring Diagram — WIP/R —

EL-143

MEL810L

REAR WIPER AND WASHER

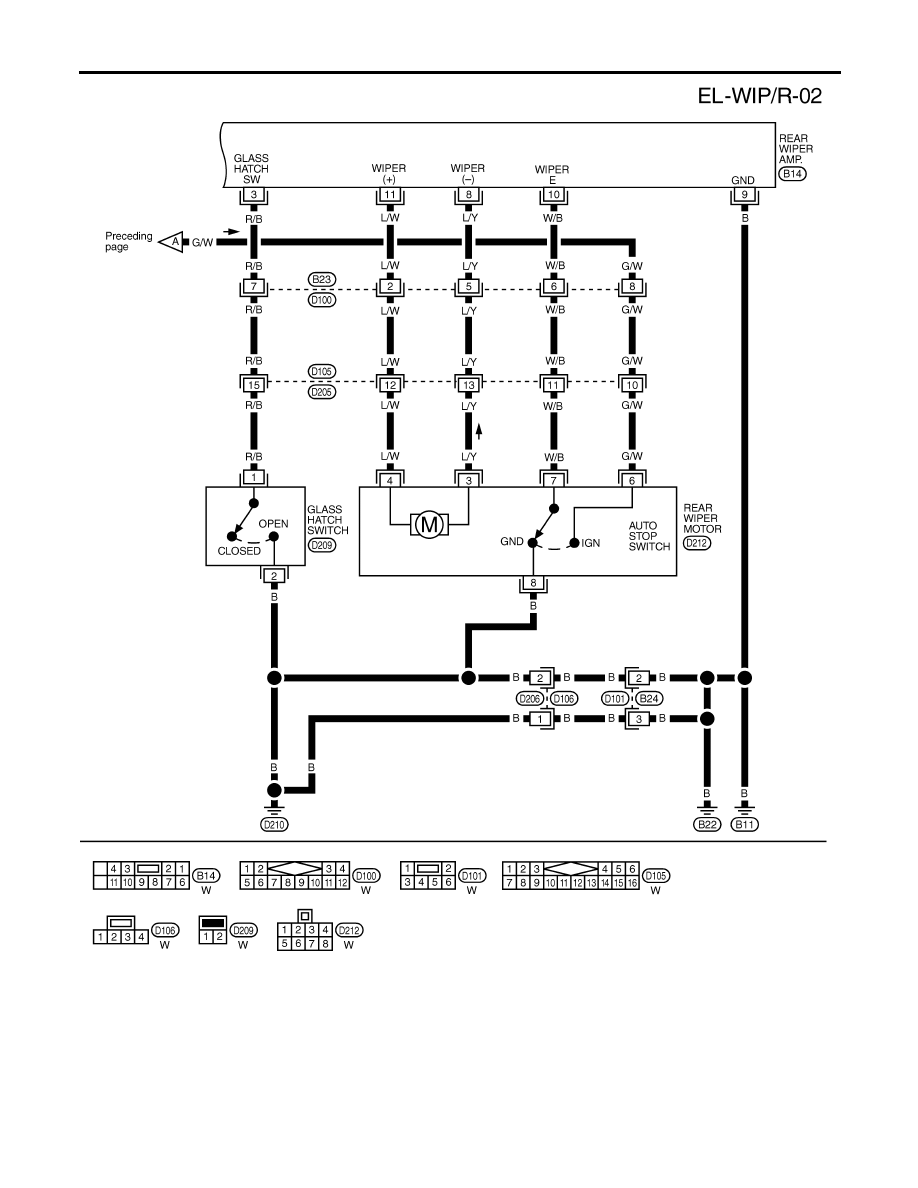

Wiring Diagram — WIP/R — (Cont’d)

EL-144
