I

through terminal 17 of the wiper switch, and

I

through body grounds E13 and E41.

With power and ground supplied, the washer motor operates.
When the lever is pulled to the WASH position for one second or more, the wiper motor operates at low speed
for approximately 3 seconds to clean windshield. This feature is controlled by the wiper amplifier in the same
manner as the intermittent operation.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

System Description (Cont’d)

EL-137

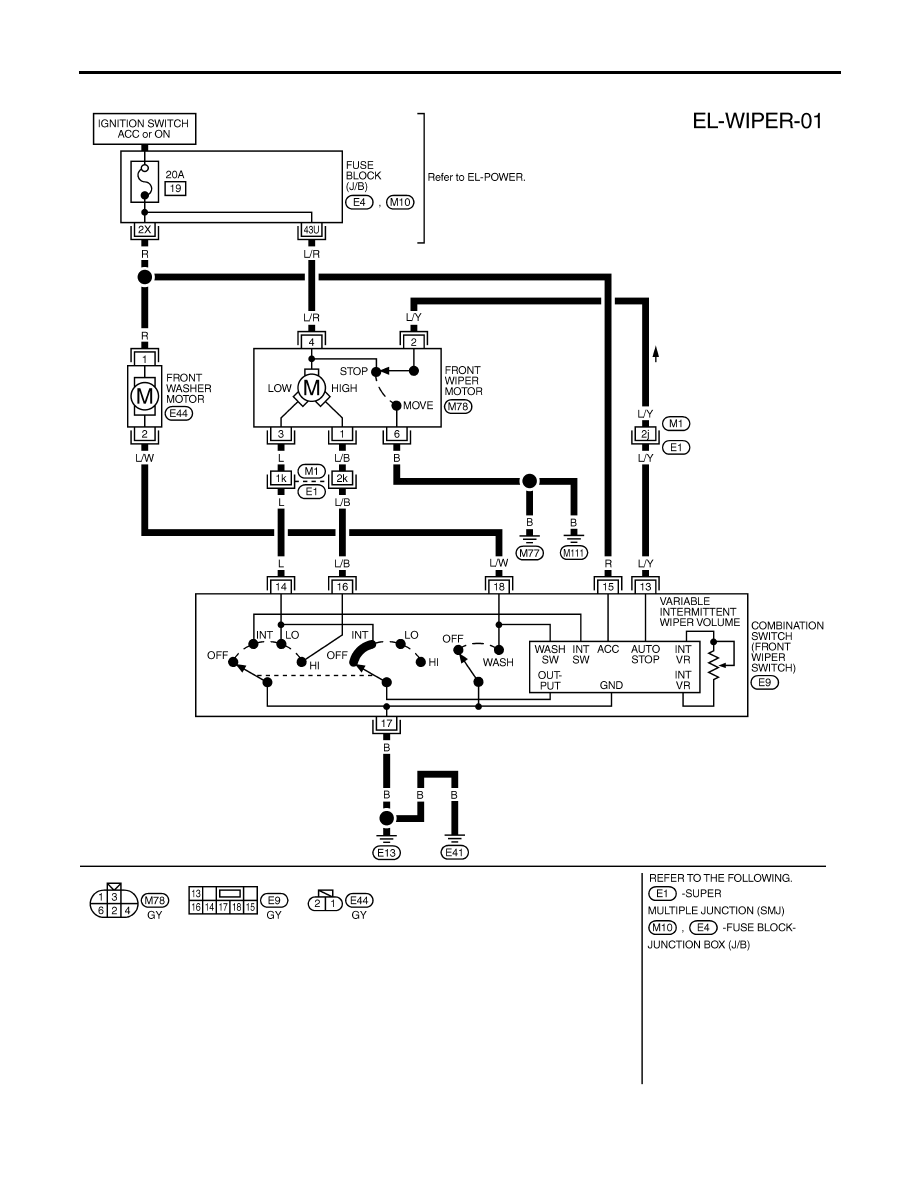

Wiring Diagram — WIPER —

NBEL0058

MEL806L

FRONT WIPER AND WASHER

Wiring Diagram — WIPER —

EL-138

SEL543TA

Removal and Installation

NBEL0060

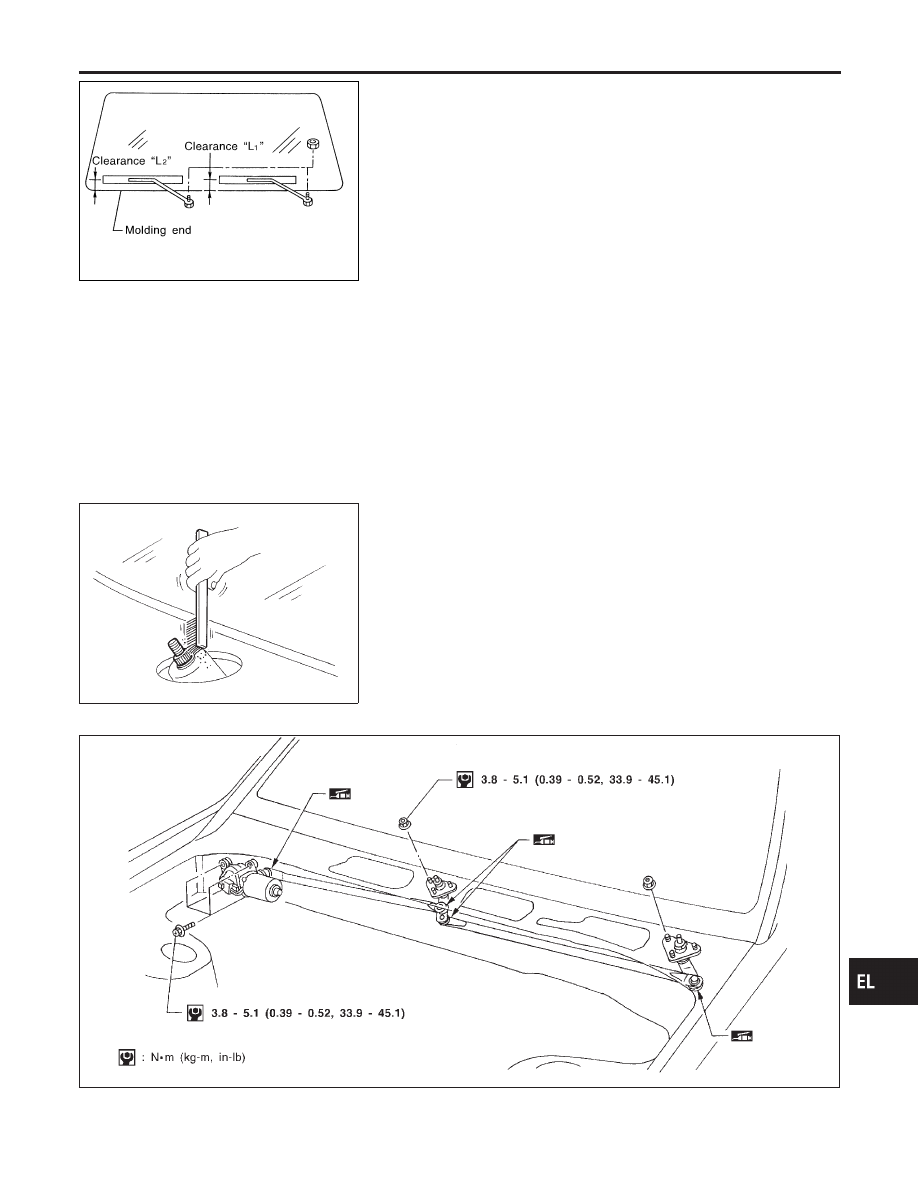

WIPER ARMS

NBEL0060S01

1.

Prior to wiper arm installation, turn on wiper switch to operate
wiper motor and then turn it “OFF” (Auto Stop).

2.

Lift the blade up and then set it down onto glass surface to set
the blade center to clearance “L

1

” & “L

2

” immediately before

tightening nut.

3.

Eject washer fluid. Turn on wiper switch to operate wiper motor
and then turn it “OFF”.

4.

Ensure that wiper blades stop within clearance “L

1

” & “L

2

”.

Clearance “L

1

”: 29 - 30 mm (1.14 - 1.18 in)

Clearance “L

2

”: 32 - 42 mm (1.26 - 1.65 in)

I

Tighten wiper arm nuts to specified torque.

Front wiper: 21 - 26 N·m (2.1 - 2.7 kg-m, 15 - 20 ft-lb)

SEL024J

I

Before reinstalling wiper arm, clean up the pivot area as
illustrated. This will reduce possibility of wiper arm loose-
ness.

WIPER LINKAGE

NBEL0060S02

MEL840F

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

Removal and Installation

EL-139

Removal

NBEL0060S0201

1.

Remove 4 bolts that secure wiper motor.

2.

Detach wiper motor from wiper linkage at ball joint.

3.

Remove wiper linkage.

Be careful not to break ball joint rubber boot.

Installation

NBEL0060S0202

I

Grease ball joint portion before installation.

1.

Installation is the reverse order of removal.

MEL137M

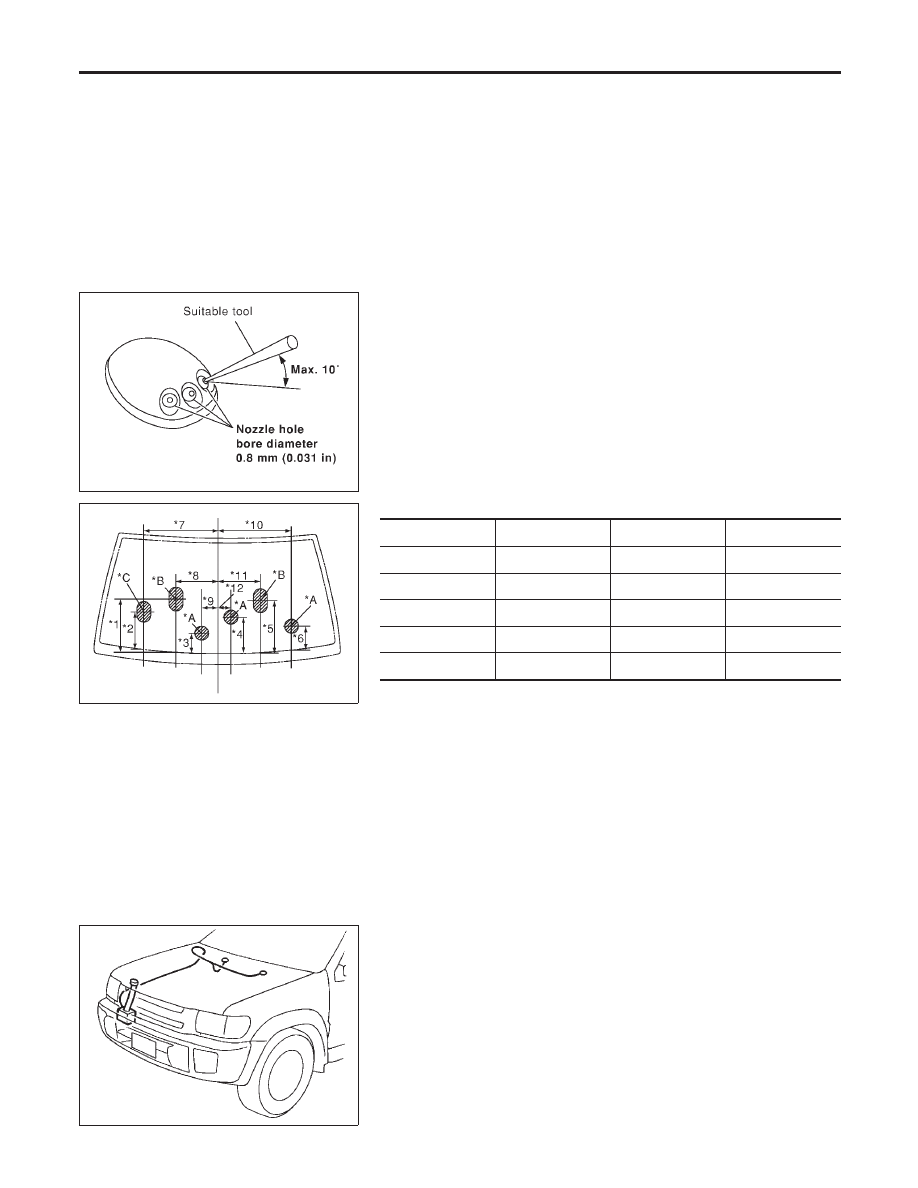

Washer Nozzle Adjustment

NBEL0061

I

Adjust washer nozzle with suitable tool as shown in the figure
at left.

Adjustable range:

±

10°

MEL417N

Unit: mm (in)

*1

315 (12.40)

*7

443 (17.44)

*2

227 (8.94)

*8

250 (9.84)

*3

122 (4.80)

*9

80 (3.15)

*4

220 (8.66)

*10

430 (16.93)

*5

315 (12.40)

*11

250 (9.84)

*6

145 (5.71)

*12

57 (2.24)

*A: The diameters of these circles are less than 80 mm (3.15 in).
*B: The diameter of this circle is less than 120

×

80 mm (4.72

×

3.15 in).

*C: The diameter of this circle is less than 100

×

80 mm (3.94

×

3.15 in).

MEL074H

Washer Tube Layout

NBEL0062

FRONT WIPER AND WASHER

Removal and Installation (Cont’d)

EL-140
