Trouble Diagnoses

NBEL0055

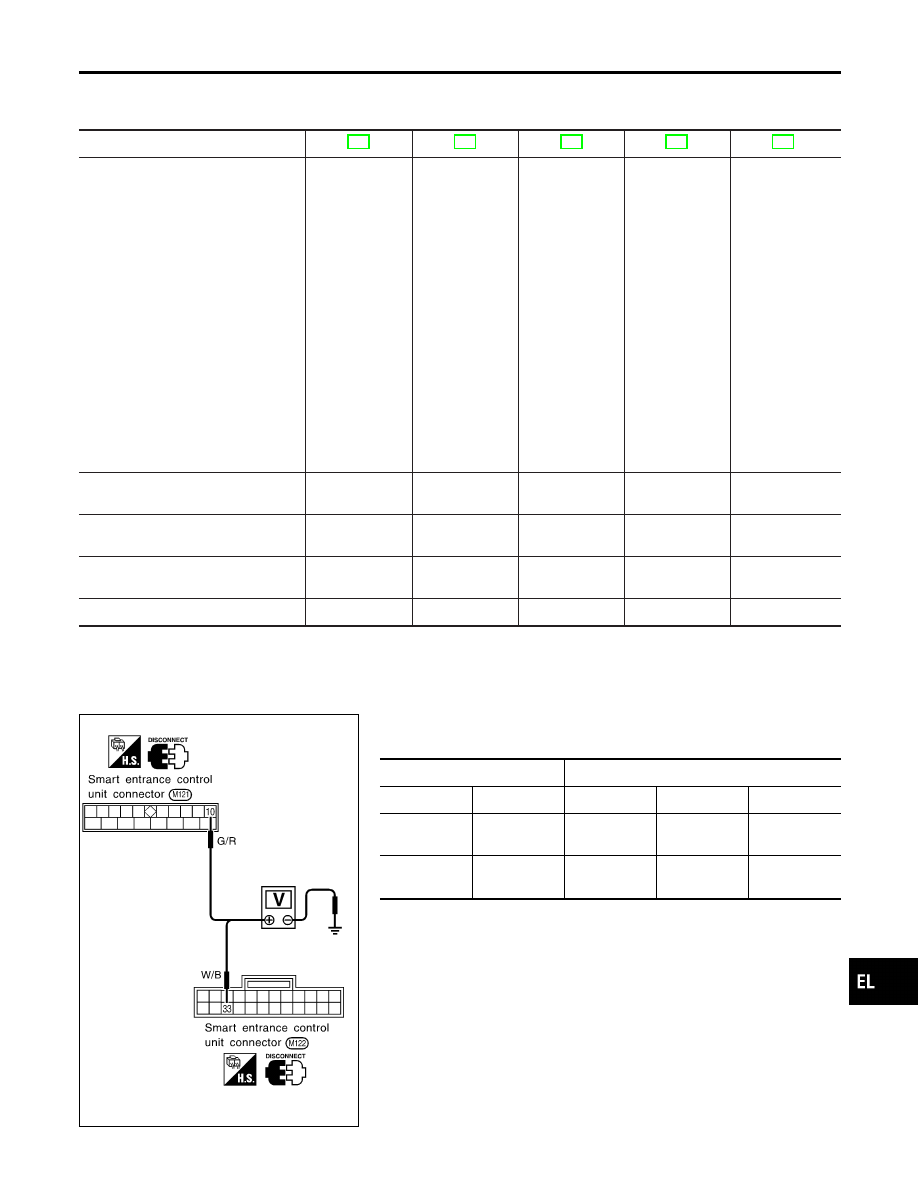

SYMPTOM CHART

NBEL0055S01

REFERENCE PAGE (EL-

)

129

131

133

134

135

SYMPTOM

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

LIGHTING

SWITCH

INPUT

SIGNAL

CHECK

KEY

SWITCH

(INSER

T)

CHECK

SEA

T

BEL

T

BUCKLE

SWITCH

CHECK

DRIVER

SIDE

DOOR

SWITCH

CHECK

Light warning chime does not acti-
vate.

X

X

X

Ignition key warning chime does not
activate.

X

X

X

Seat belt warning chime does not
activate.

X

X

All warning chimes do not activate.

X

SEL301X

POWER SUPPLY AND GROUND CIRCUIT CHECK

NBEL0055S02

Power Supply Circuit Check

NBEL0055S0201

Terminals

Ignition switch position

(+)

(−)

OFF

ACC

ON

10

Ground

Battery
voltage

Battery
voltage

Battery
voltage

33

Ground

0V

0V

Battery
voltage

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses

EL-129

SEL013W

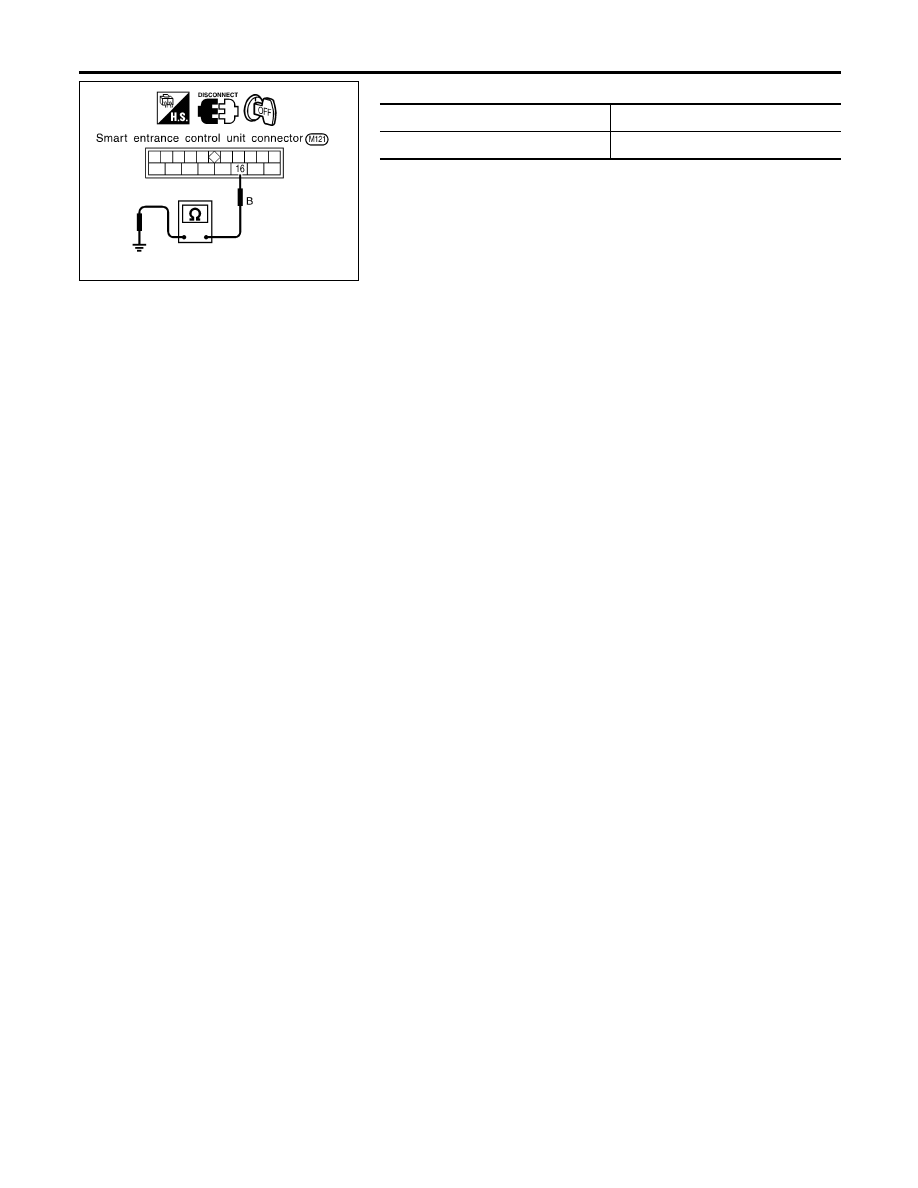

Ground Circuit Check

NBEL0055S0202

Terminals

Continuity

16 - Ground

Yes

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-130

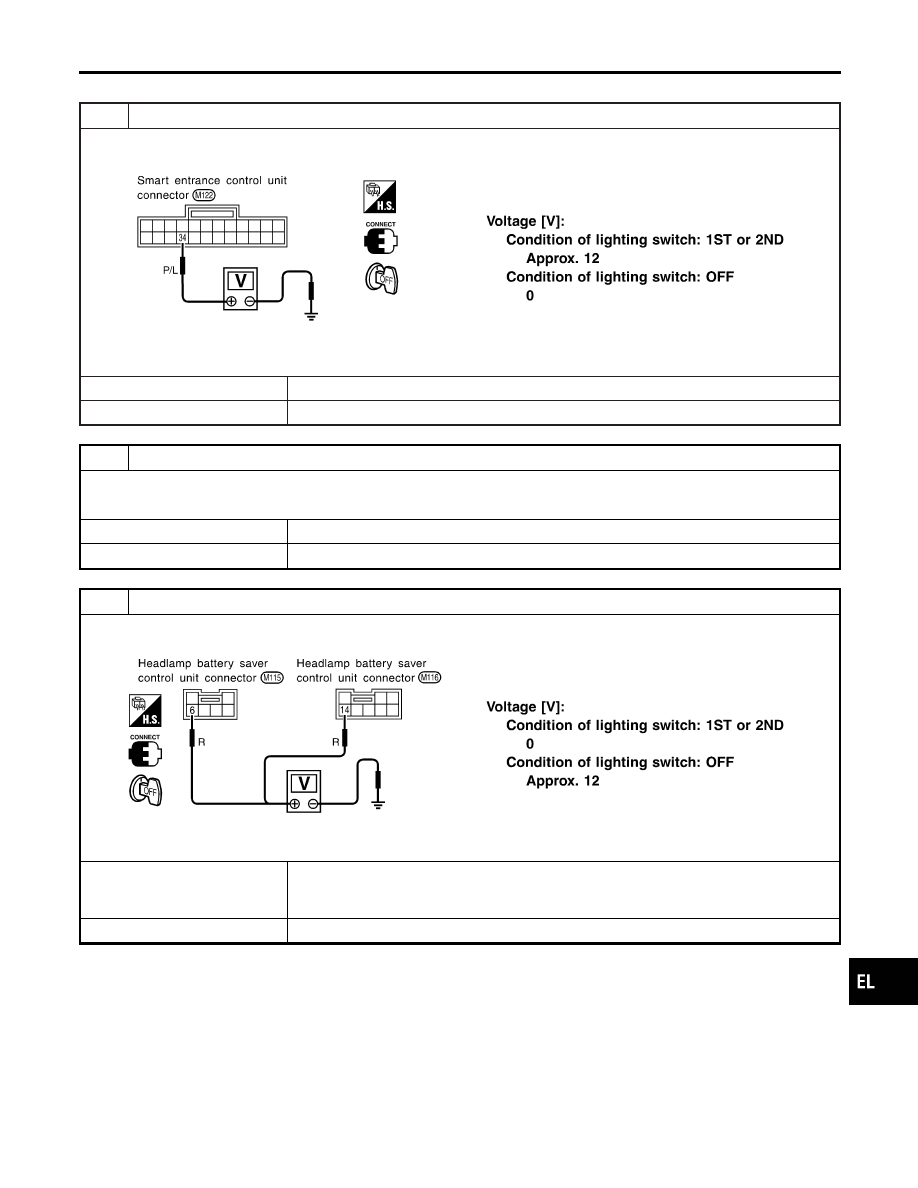

LIGHTING SWITCH INPUT SIGNAL CHECK

=NBEL0055S03

1

CHECK LIGHTING SWITCH INPUT SIGNAL

Check voltage between smart entrance control unit terminal 34 and ground.

SEL377X

OK or NG

OK

©

Lighting switch is OK.

NG

©

GO TO 2.

2

CHECK FUSE

Is 10A fuse (No. 61, located in the fuse and fusible link box) OK?

OK or NG

OK

©

GO TO 3.

NG

©

Replace fuse.

3

CHECK TAIL LAMP RELAY CIRCUIT

Check voltage between headlamp battery saver control unit terminal 6, 14 and ground.

SEL378X

OK or NG

OK

©

Check the following.

I

Tail lamp relay

I

Harness for open or short between smart entrance control unit and tail lamp relay.

NG

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-131

4

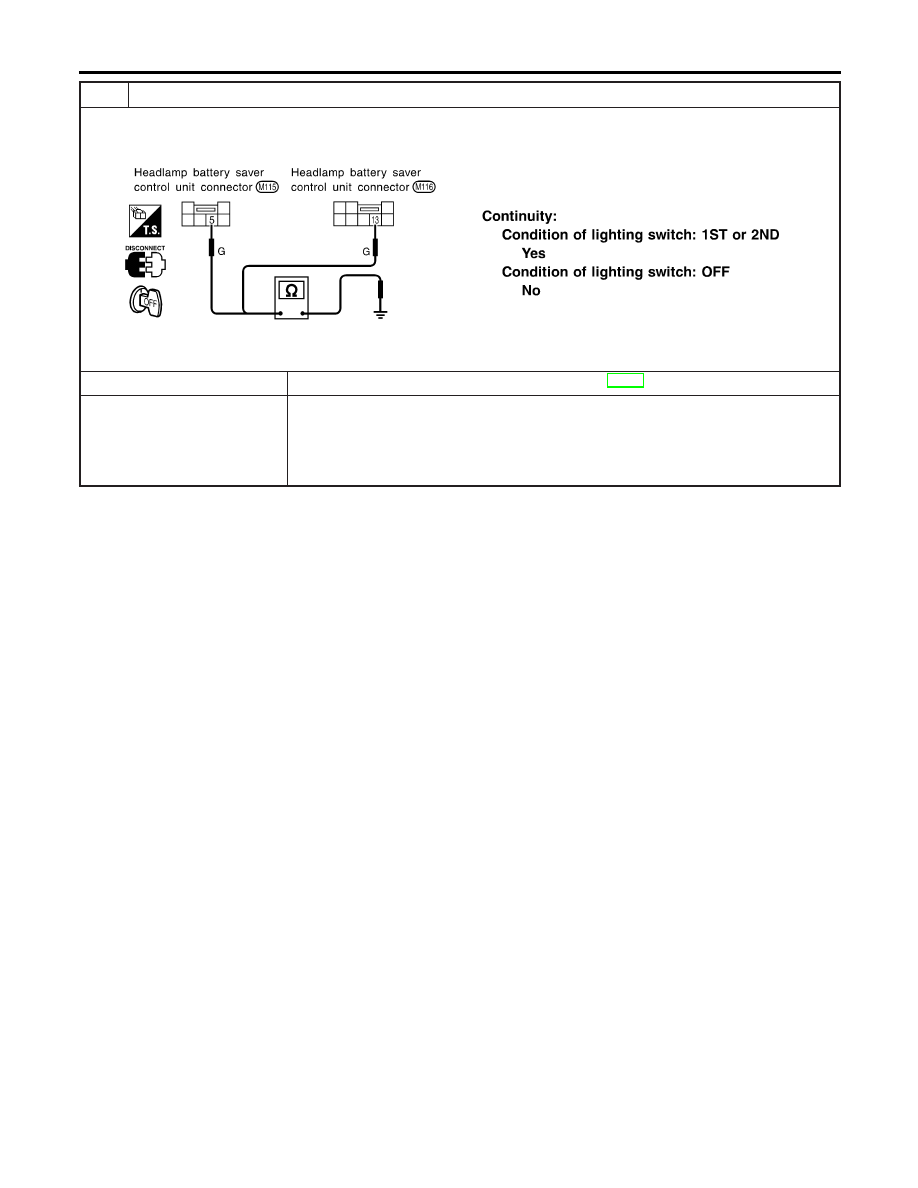

CHECK TAIL LAMP SWITCH GROUND CIRCUIT

1. Disconnect headlamp battery saver control unit connector.
2. Check continuity between headlamp battery saver control unit terminal 5, 13 and ground.

SEL379X

OK or NG

OK

©

Check headlamp battery saver control unit. Refer to EL-42.

NG

©

Check the following.

I

Lighting switch

I

Harness for open or short between headlamp battery saver control unit terminal 5, 13
and lighting switch terminal 11

I

Harness between lighting switch terminal 5 and ground
