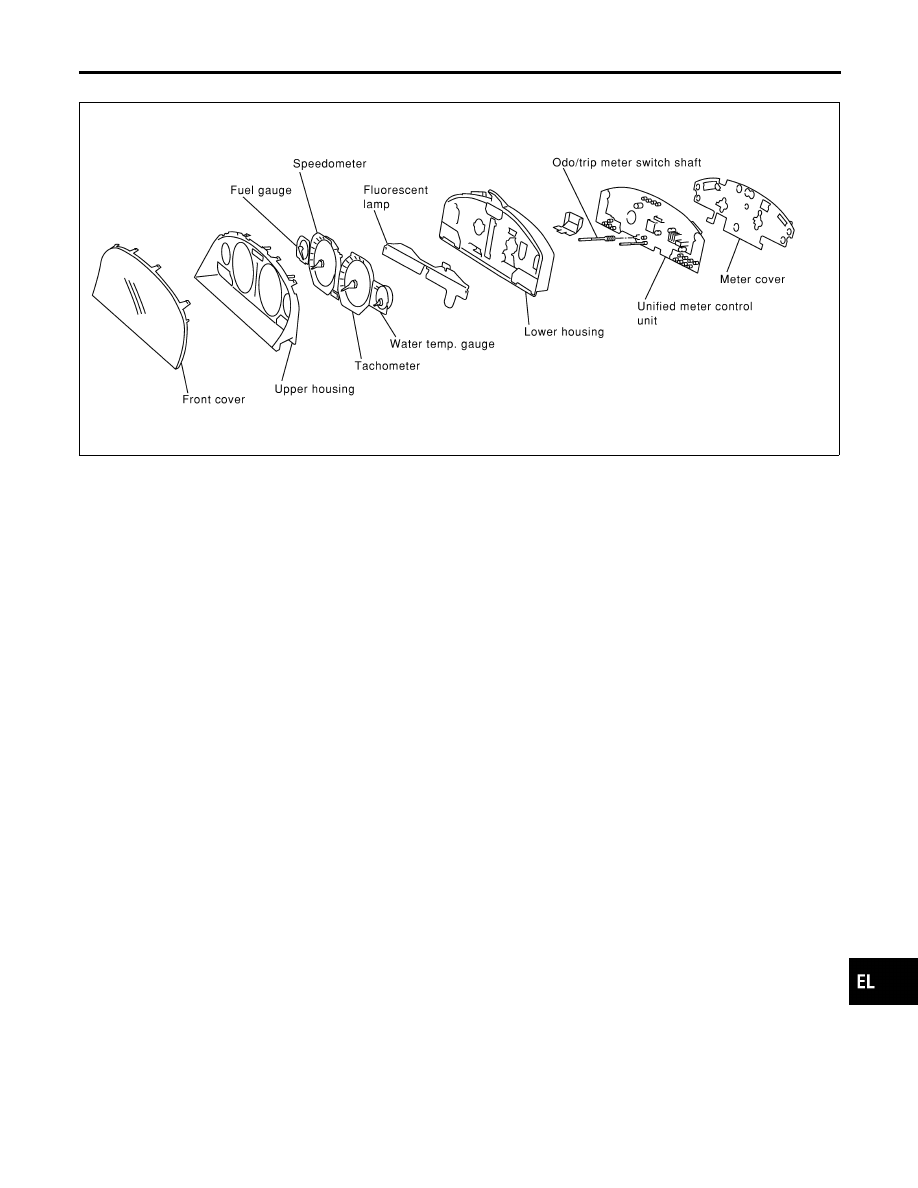

CONSTRUCTION

NBEL0043S02

SEL644W

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Combination Meter (Cont’d)

EL-97

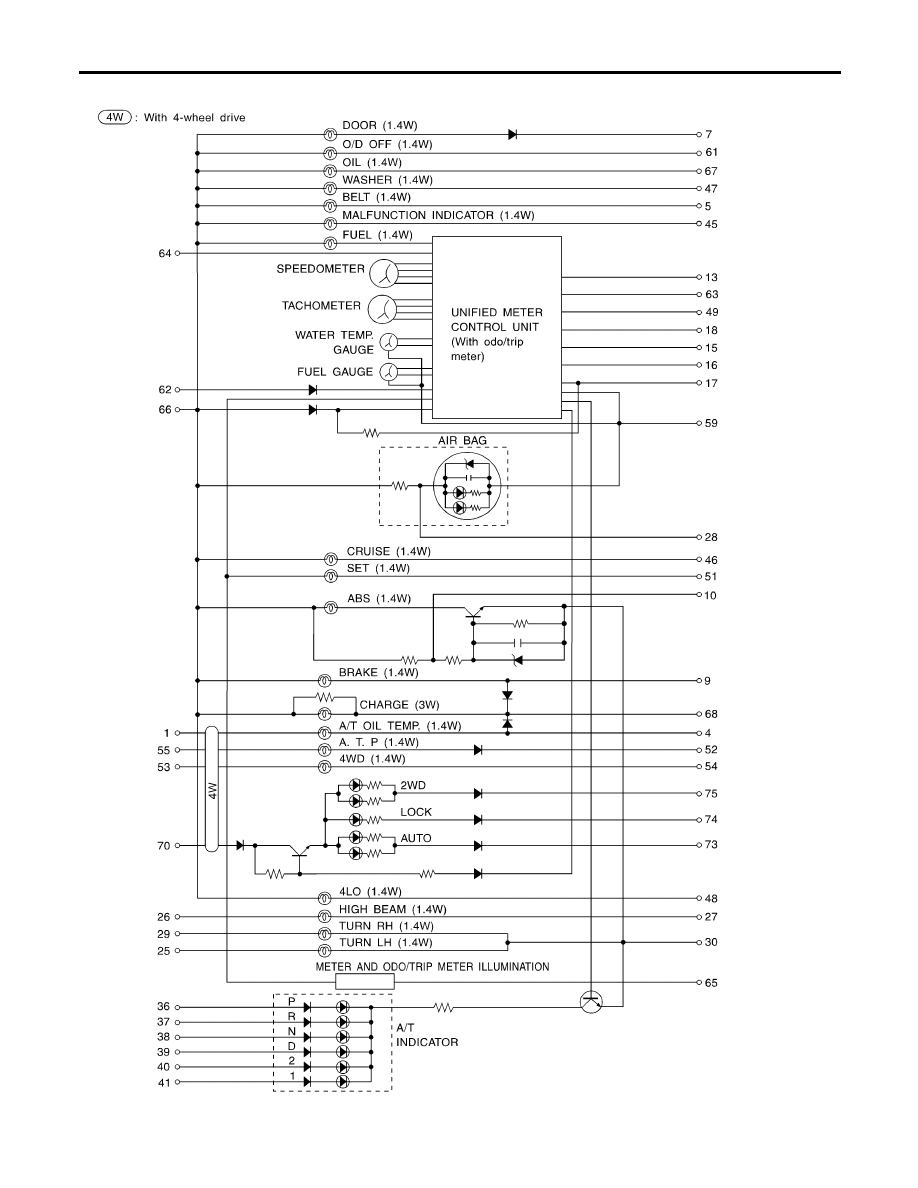

Schematic

NBEL0199

MEL131M

METERS AND GAUGES

Schematic

EL-98

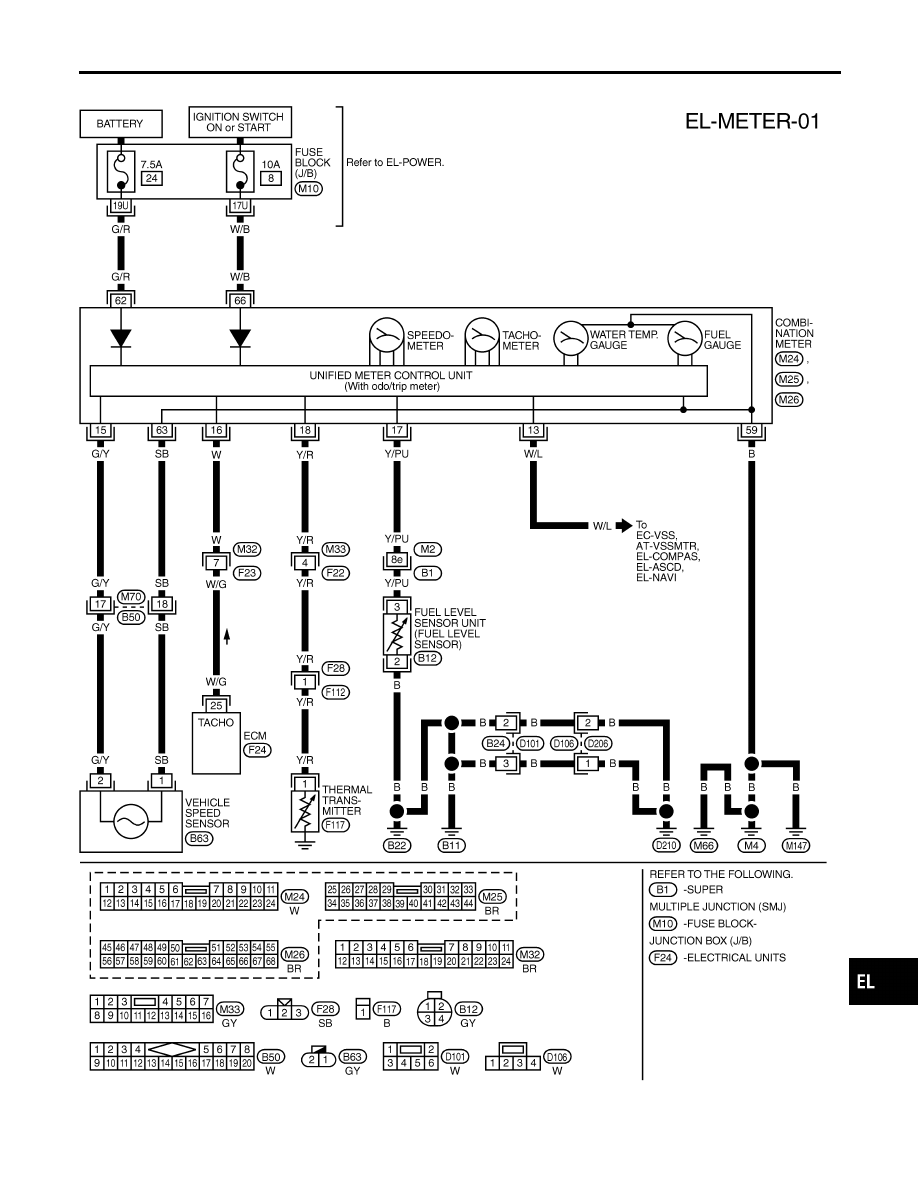

Wiring Diagram — METER —

NBEL0045

MEL793L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Wiring Diagram — METER —

EL-99

Meter/Gauge Operation and Odo/Trip Meter
Segment Check in Diagnosis Mode

NBEL0200

DIAGNOSIS FUNCTION

NBEL0200S01

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meters/gauges can be checked in diagnosis mode.

HOW TO ALTERNATE DIAGNOSIS MODE

NBEL0200S02

1.

Turn ignition switch to ON and change odo/trip meter to “TRIP
A” or “TRIP B”.

2.

Turn ignition switch to OFF.

3.

Turn ignition switch to ON when pushing odo/trip meter switch.

4.

Push odo/trip meter switch 1 second.

5.

Release odo/trip meter switch.

6.

Push odo/trip meter switch more than three times within 7
seconds.

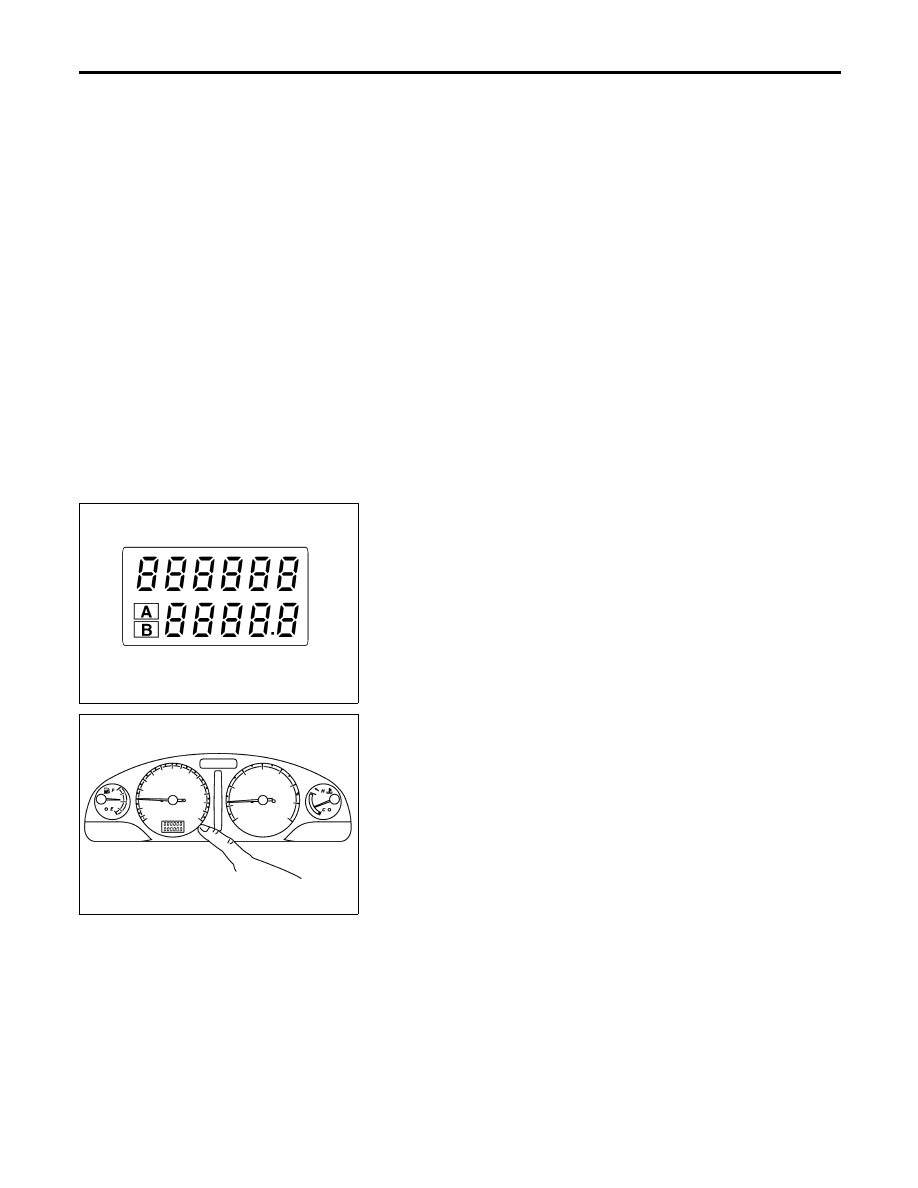

SEL176W

7.

All odo/trip meter segments should be turned on.

NOTE:
If some segments are not turned on, unified meter control unit with
odo/trip meter should be replaced.

At this point, the unified control meter is turned to diagnosis
mode.

SEL177W

8.

Push odo/trip meter switch. Indication of each meter/gauge
should be as shown left during pushing odo/trip meter switch
if it is no malfunctioning.

NOTE:
It takes about a few seconds for indication of fuel gauge and water
temperature gauge to become stable.

METERS AND GAUGES

Meter/Gauge Operation and Odo/Trip Meter Segment Check in Diagnosis Mode

EL-100
