And power is supplied:

I

to vanity mirror illuminations (LH and RH) terminals 1

I

from smart entrance control unit terminal 17.

With power and ground supplied, interior lamps turn ON.

INTERIOR LAMP TIMER OPERATION

NBEL0038S08

When interior lamp switch is in the “DOOR” position, the smart entrance control unit keeps the interior lamp
illuminated for about 30 seconds when:

I

unlock signal is supplied from driver’s door unlock sensor while all doors are closed and key is removed
from ignition key cylinder

I

unlock signal is supplied from multi-remote controller while all doors are closed and driver’s door is locked

I

key is removed from ignition key cylinder while all doors are closed

I

driver’s door is opened and then closed while key is removed from the iginition key cylinder. (However, if
the driver’s door is closed with the key insered in the ignition key cylinder after the driver’s door is opened
with the key removed, the timer is operated.)

The timer is canceled when:

I

driver’s door is locked,

I

driver’s door is opened, or

I

ignition switch is turned ON.

ON-OFF CONTROL

NBEL0038S09

When the driver side door, front passenger door, rear LH, RH door or back door is opened, the interior room
lamp turns on while the interior room lamp switch is in the “DOOR” position.

BATTERY SAVER

NBEL0038S10

The lamp turns off automatically when interior lamp, luggage room lamp, spot lamp and/or vanity mirror illu-
mination is illuminated with the ignition key is in OFF position, if the lamp remains lit by the door switch open
signal or if the lamp switch is in ON position for more than 10 minutes.
After lamps turn OFF by the battery saver system, the lamps illuminate again when:

I

driver’s door is locked or unlocked,

I

door is opened or closed,

I

key is inserted or removed in ignition key cylinder.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, SPOT, VANITY MIRROR AND LUGGAGE ROOM LAMPS

System Description (Cont’d)

EL-89

Schematic

NBEL0158

MEL209M

INTERIOR, SPOT, VANITY MIRROR AND LUGGAGE ROOM LAMPS

Schematic

EL-90

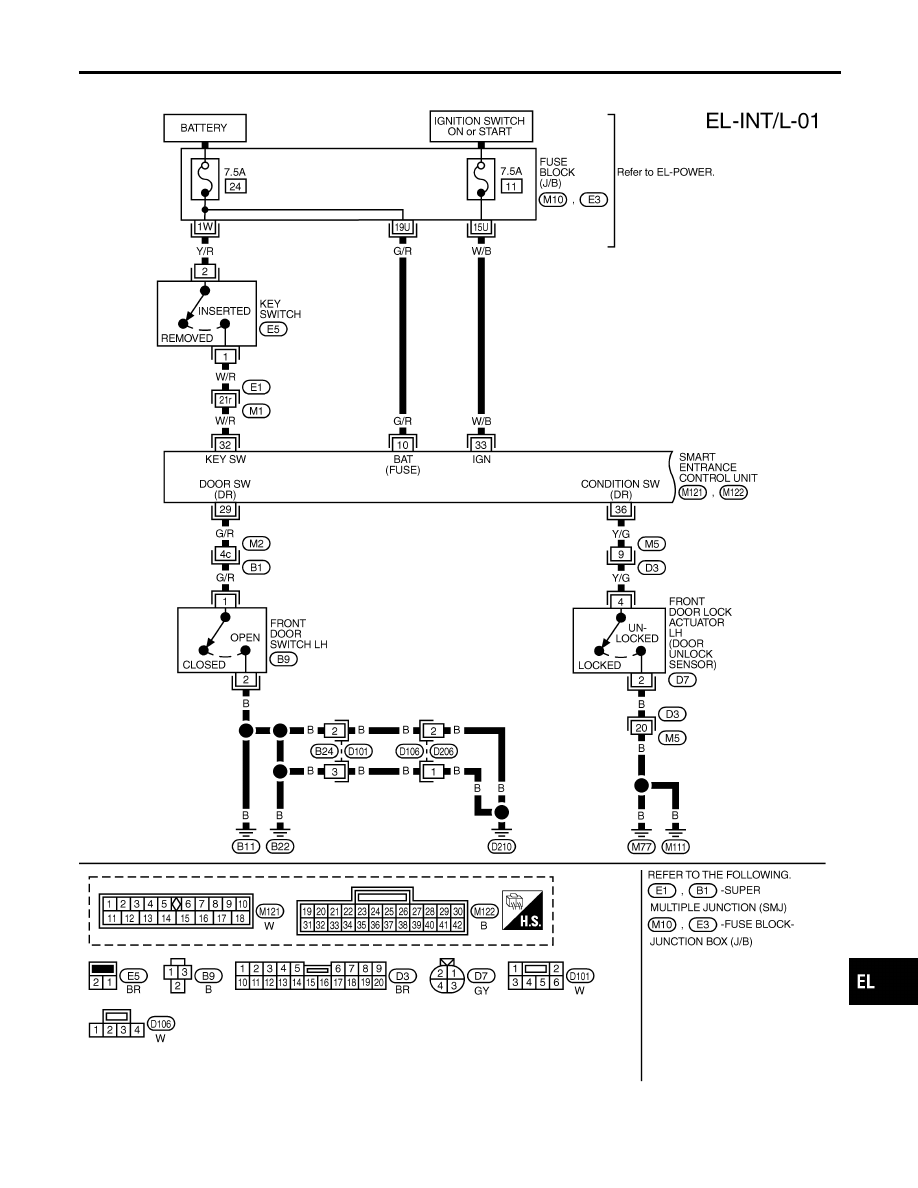

Wiring Diagram — INT/L —

NBEL0040

MEL789L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, SPOT, VANITY MIRROR AND LUGGAGE ROOM LAMPS

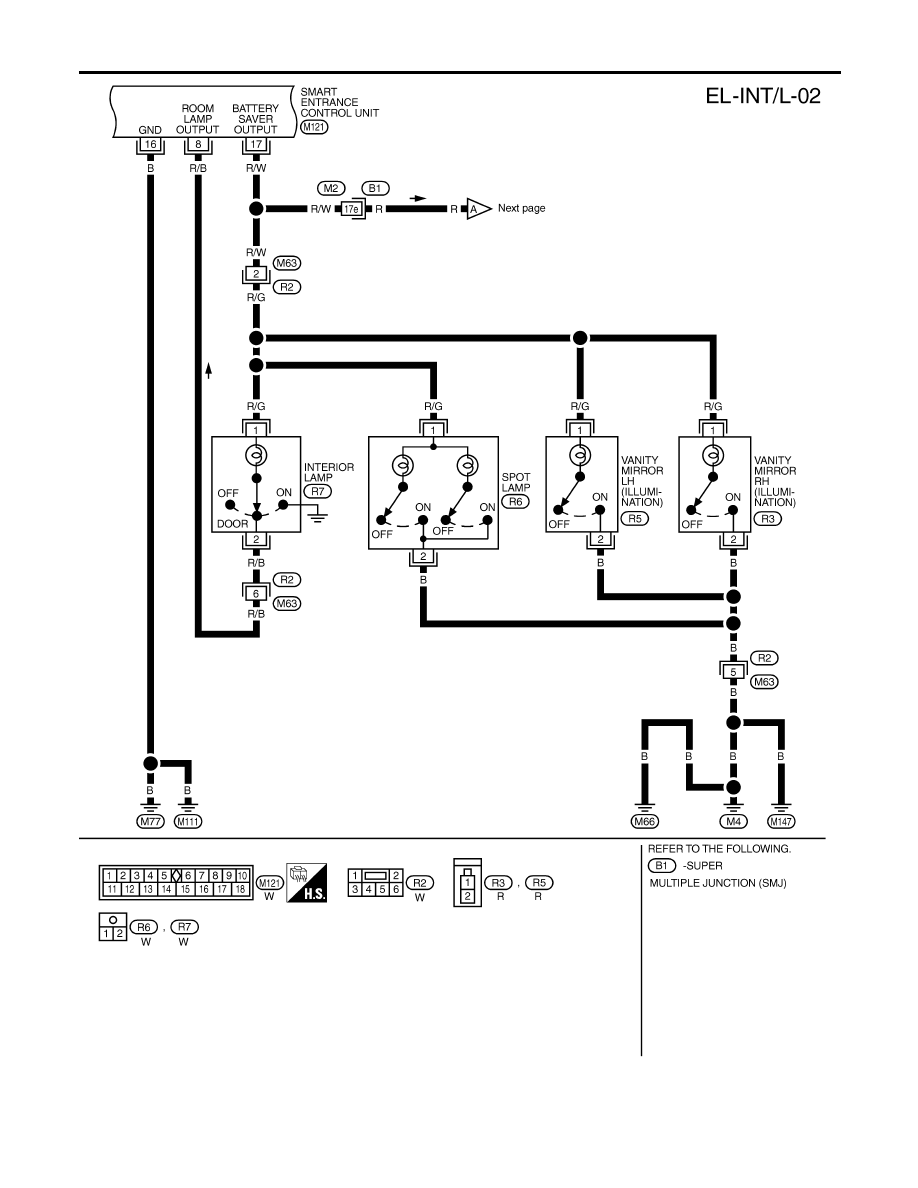

Wiring Diagram — INT/L —

EL-91

MEL790L

INTERIOR, SPOT, VANITY MIRROR AND LUGGAGE ROOM LAMPS

Wiring Diagram — INT/L — (Cont’d)

EL-92
