OPERATION

=NBEL0192S05

After starting the engine with the lighting switch in the “OFF” or “1ST” position, the headlamp high beam auto-
matically turns on. Lighting switch operations other than the above are the same as conventional light sys-
tems.

Engine

With engine stopped

With engine running

Lighting switch

OFF

1ST

2ND

OFF

1ST

2ND

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

A

B

C

Headlamp

High beam

X

X

O

X

X

O

O

X

O

g

*

g

*

O

g

*

g

*

O

O

X

O

Low beam

X

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

O

X

Clearance and tail lamp

X

X

X

O

O

O

O

O

O

X

X

X

O

O

O

O

O

O

License and instrument illumination
lamp

X

X

X

O

O

O

O

O

O

X

X

X

O

O

O

O

O

O

A: “HIGH BEAM” position
B: “LOW BEAM” position
C: “FLASH TO PASS” position
O : Lamp “ON”
X : Lamp “OFF”

g

: Lamp dims. (Added functions)

*: When starting the engine with the parking brake released, the daytime light will come ON.
When starting the engine with the parking brake pulled, the daytime light won’t come ON.

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP (FOR CANADA) — DAYTIME LIGHT SYSTEM —

System Description (Cont’d)

EL-49

Schematic

NBEL0019

MEL766L

HEADLAMP (FOR CANADA) — DAYTIME LIGHT SYSTEM —

Schematic

EL-50

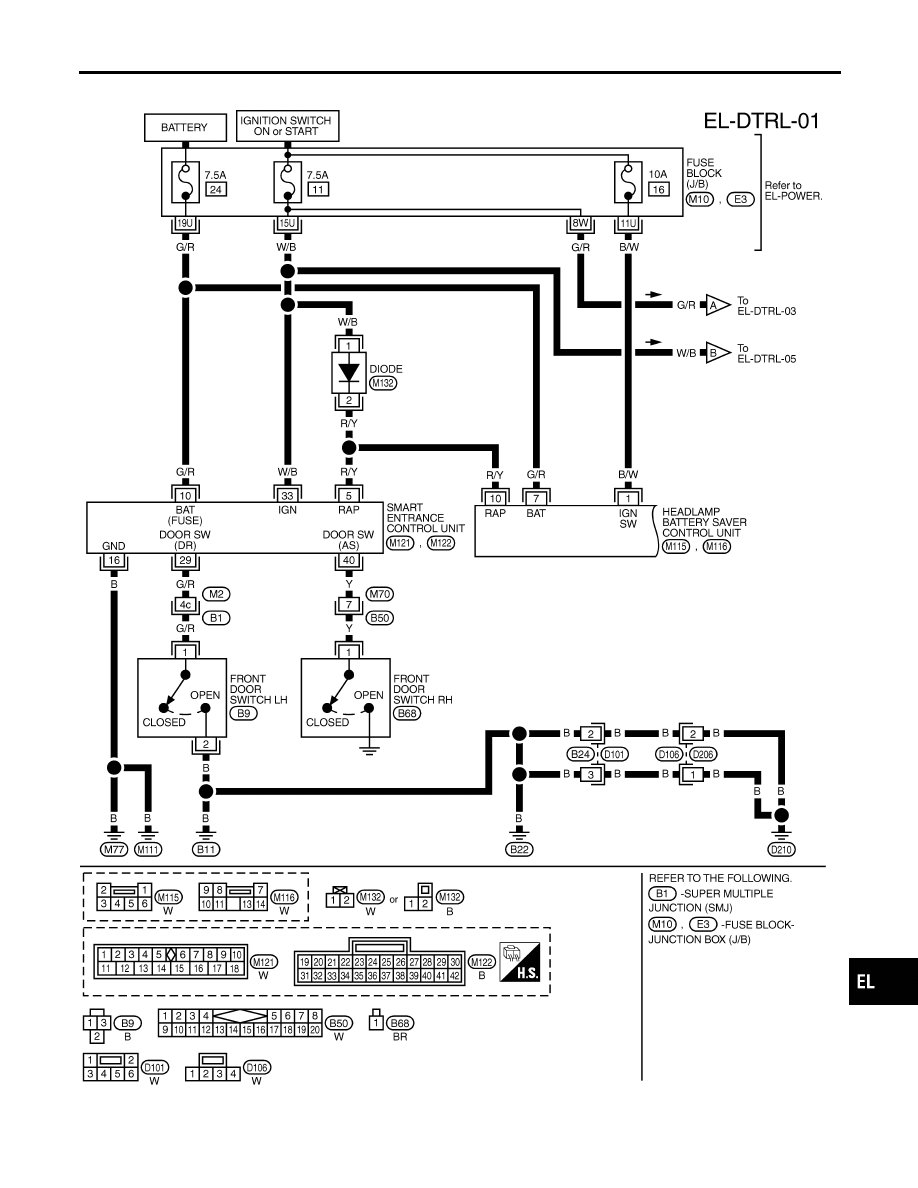

Wiring Diagram — DTRL —

NBEL0020

MEL002O

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP (FOR CANADA) — DAYTIME LIGHT SYSTEM —

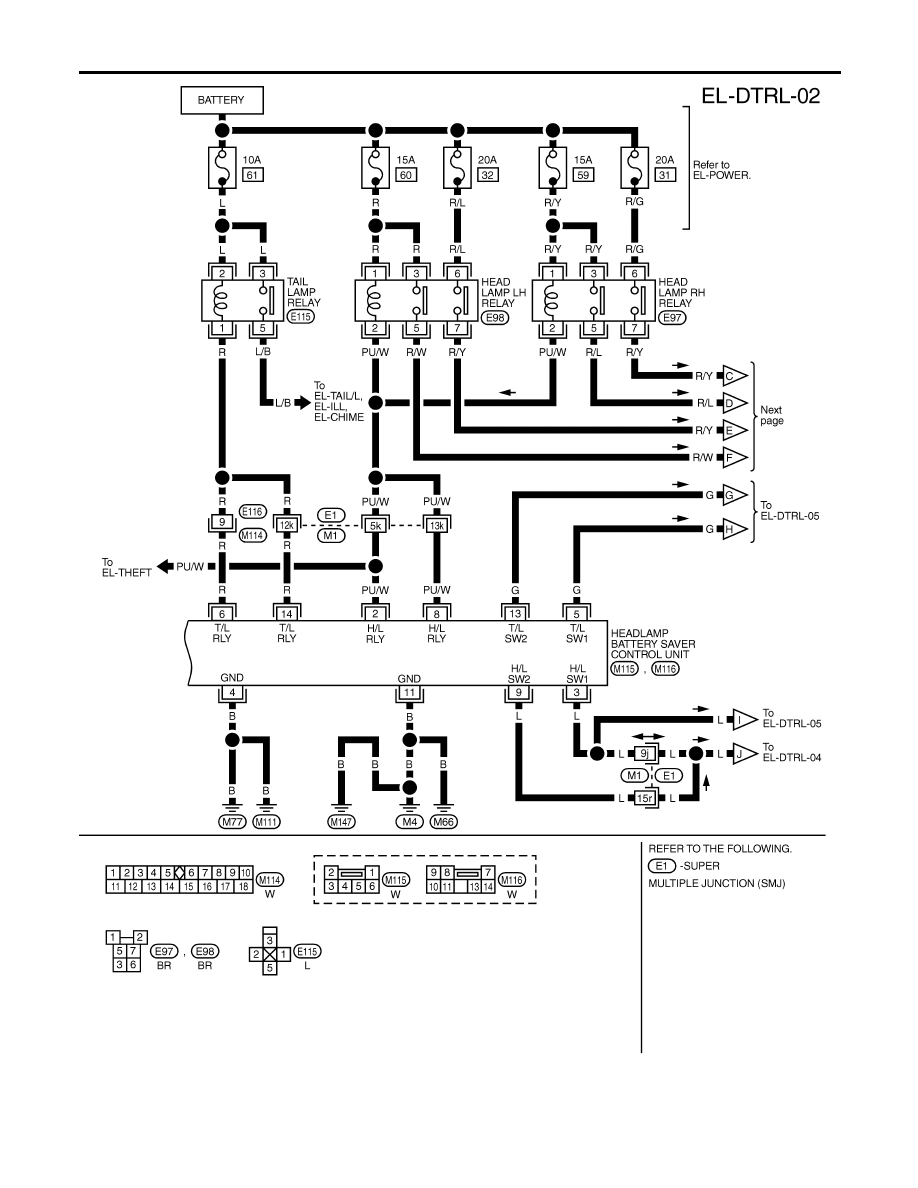

Wiring Diagram — DTRL —

EL-51

MEL768L

HEADLAMP (FOR CANADA) — DAYTIME LIGHT SYSTEM —

Wiring Diagram — DTRL — (Cont’d)

EL-52
