Infiniti QX4 (R50). Manual - part 298

Schematic

NBEL0005

MEL754L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

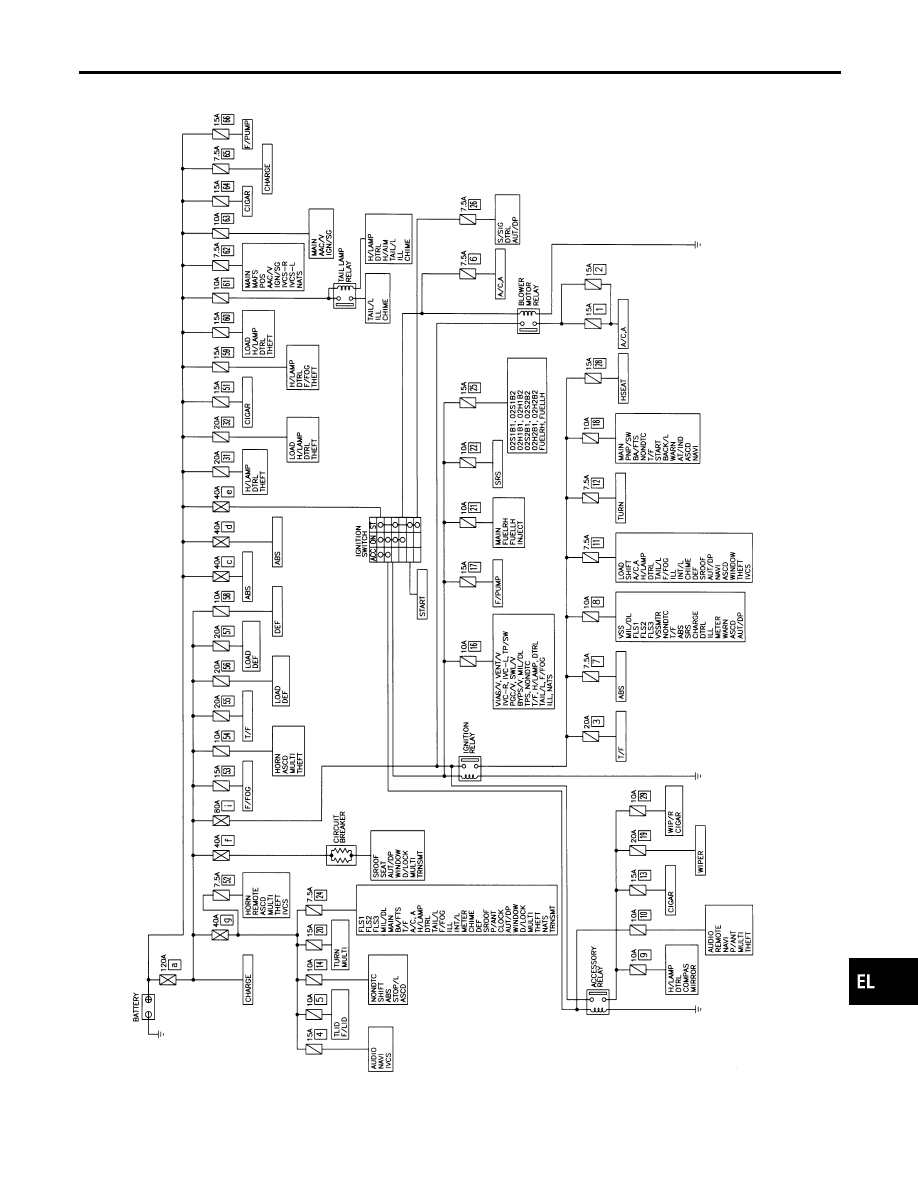

POWER SUPPLY ROUTING

Schematic

EL-9

Wiring Diagram — POWER —

NBEL0006

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

NBEL0006S01

MEL755L

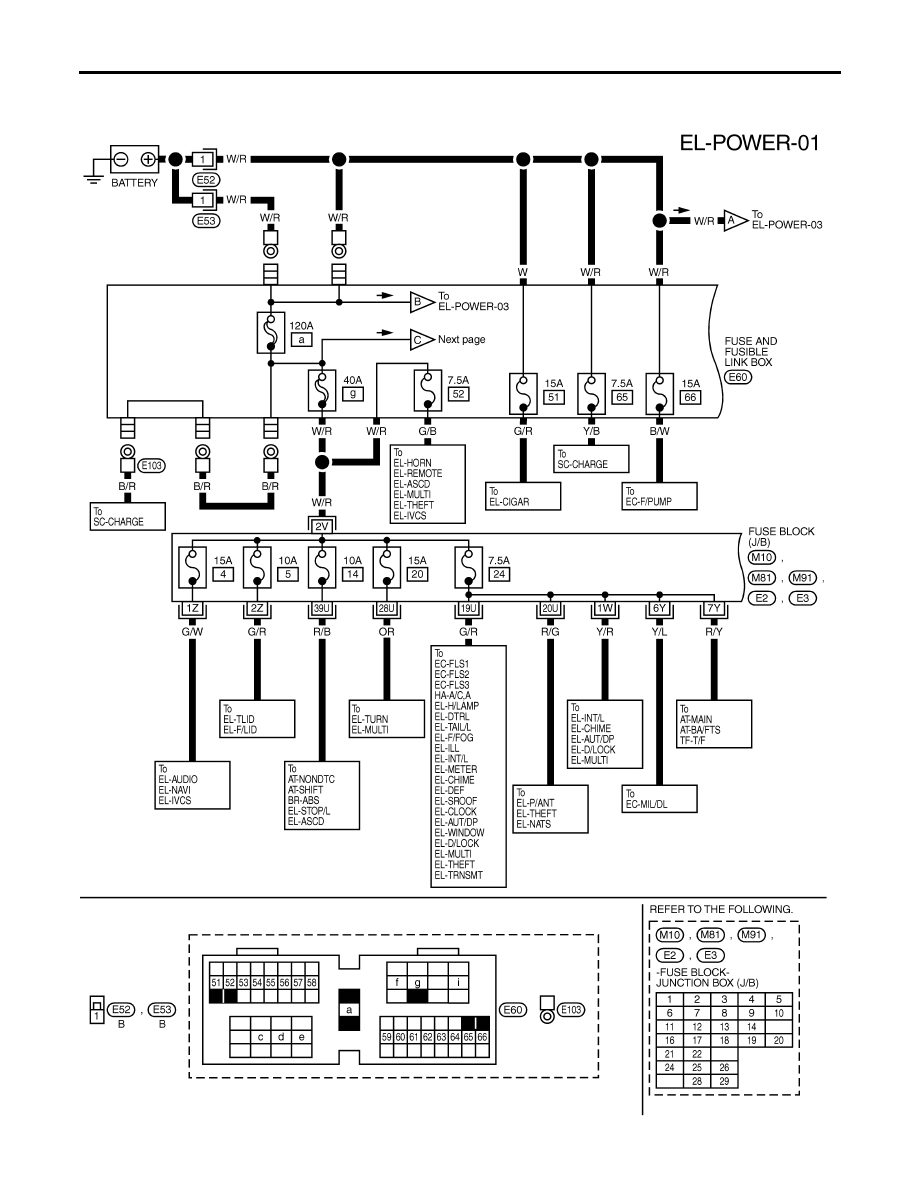

POWER SUPPLY ROUTING

Wiring Diagram — POWER —

EL-10

MEL756L

GI

MA

EM

LC

EC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

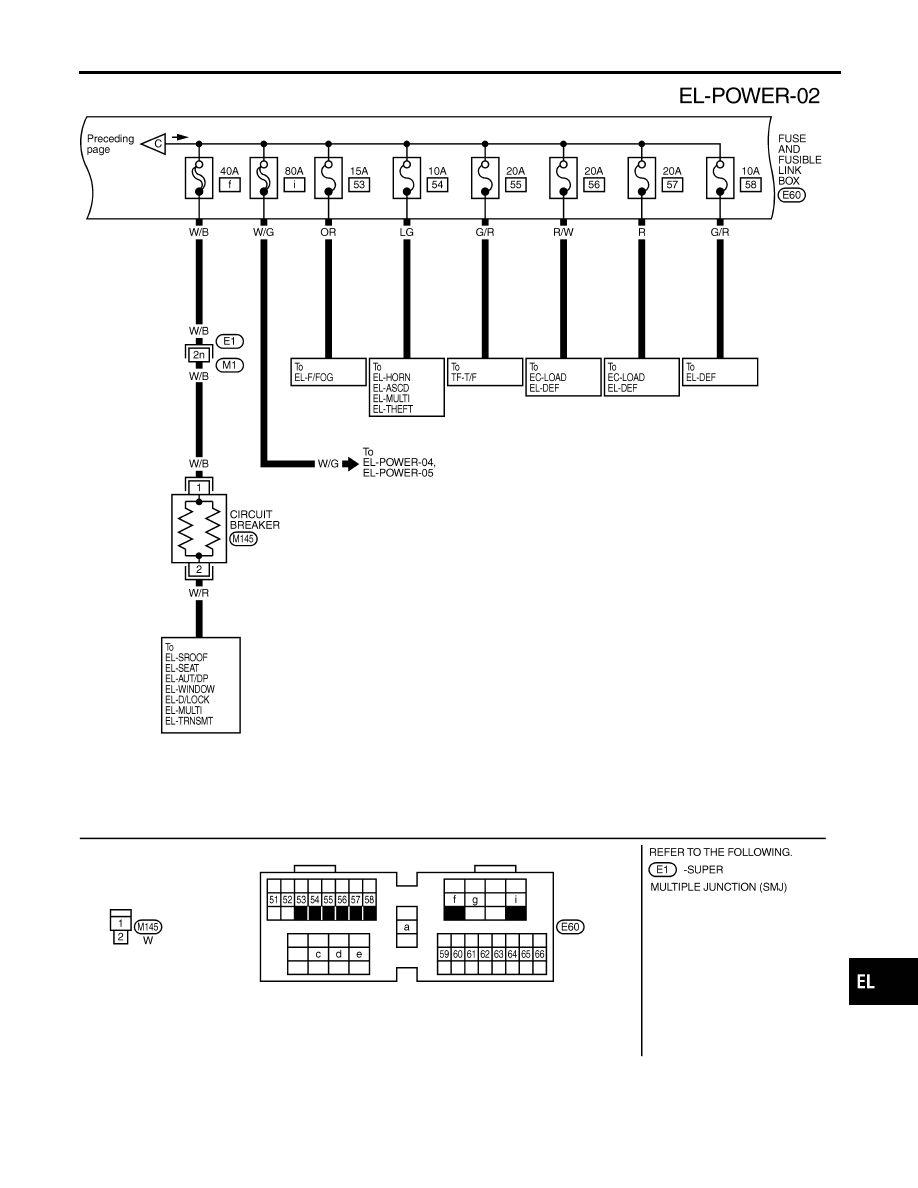

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-11

MEL757L

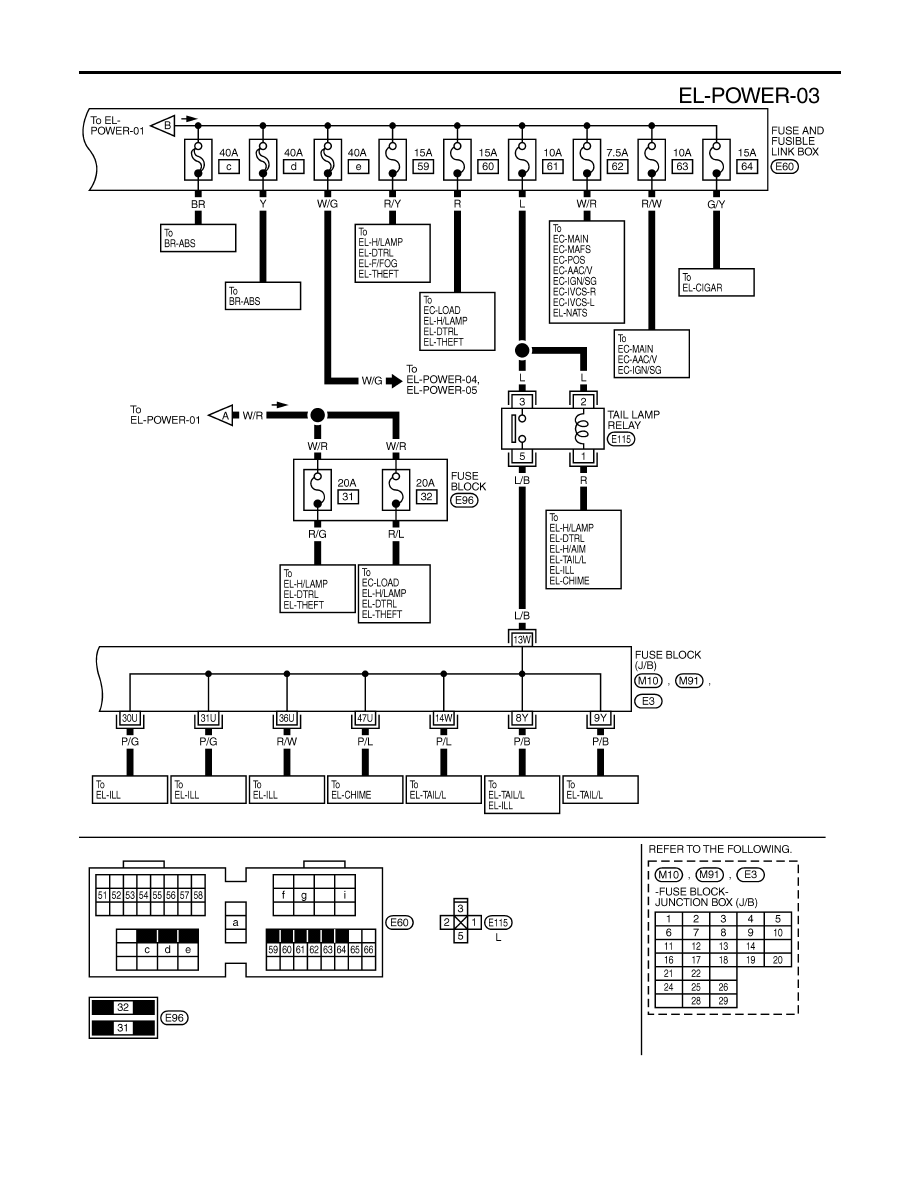

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-12
