Wiring Diagram

NBEC0396

MEC976C

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

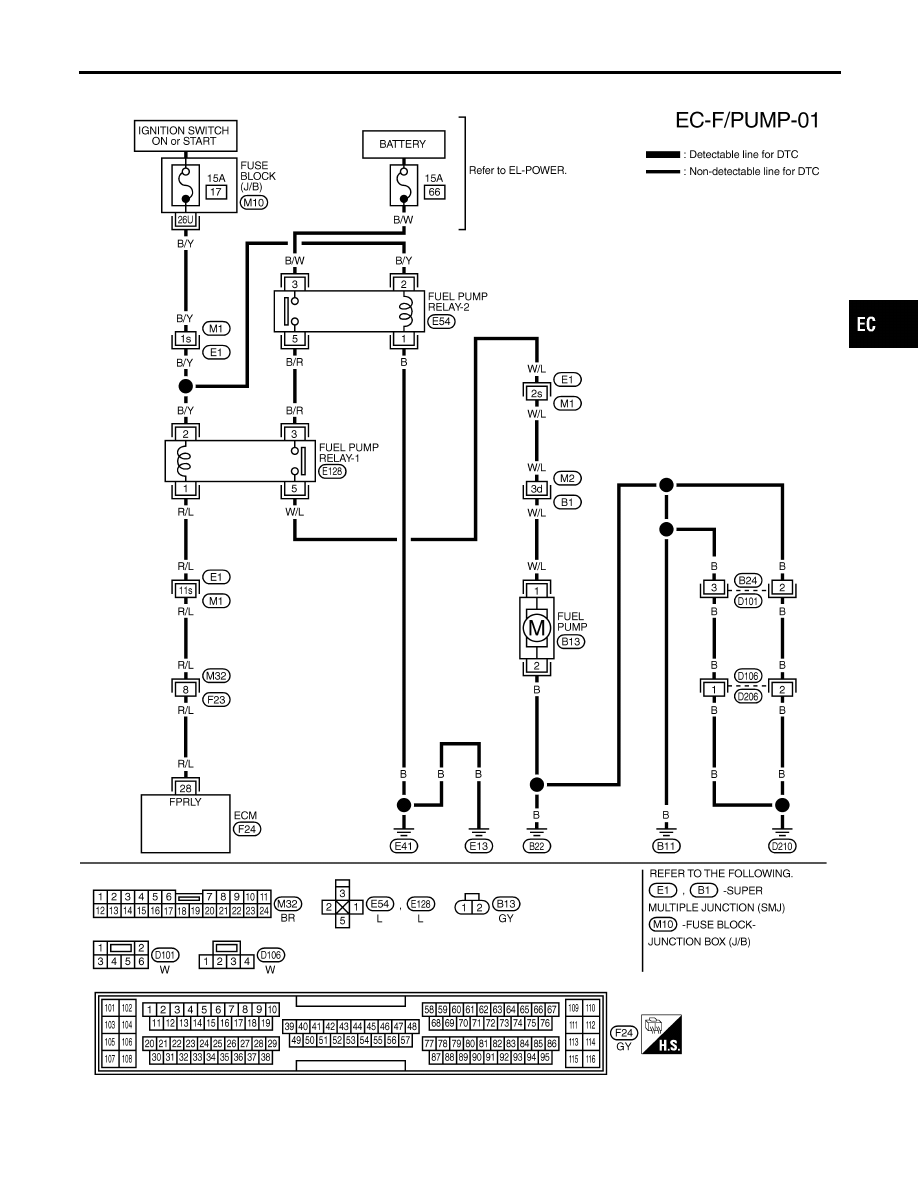

FUEL PUMP

Wiring Diagram

EC-627

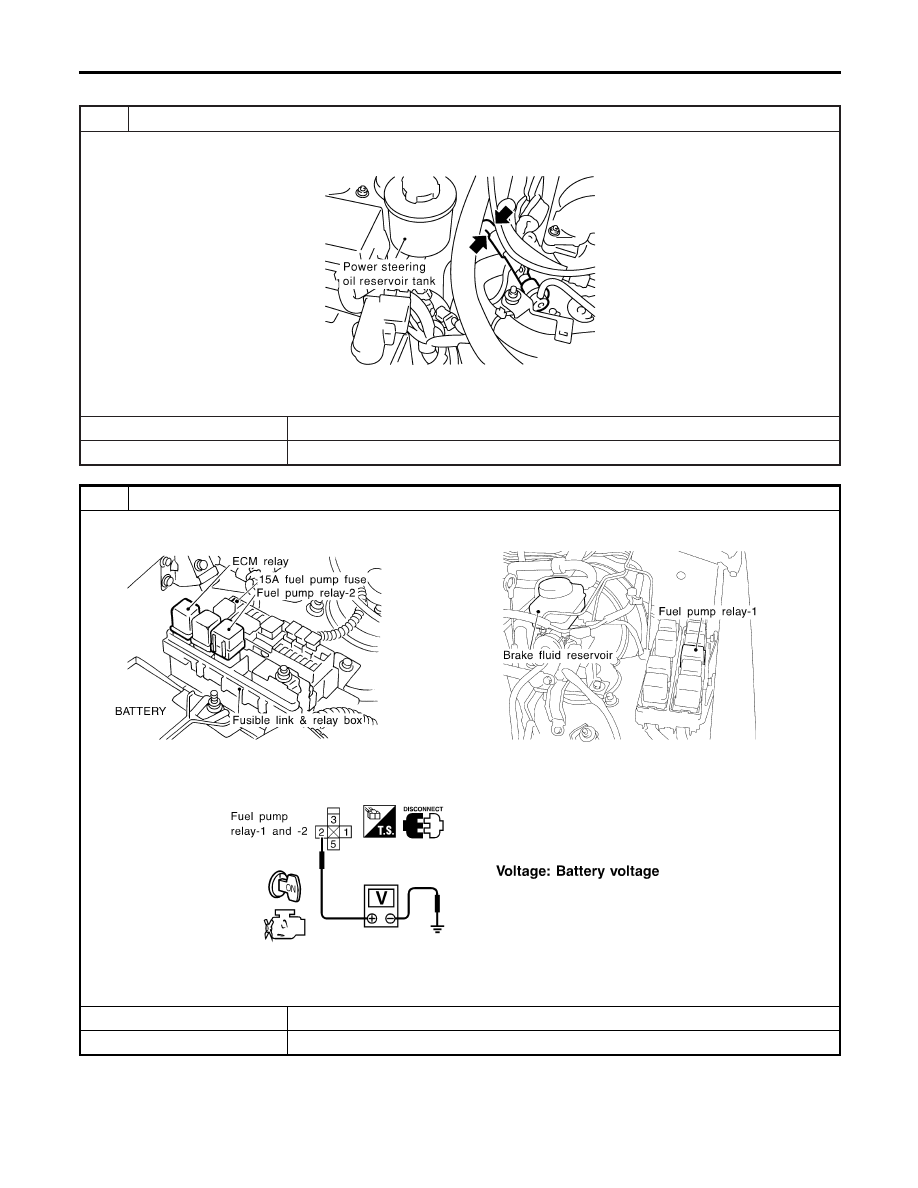

Diagnostic Procedure

NBEC0397

1

CHECK OVERALL FUNCTION

1. Turn ignition switch “ON”.
2. Pinch fuel feed hose with two fingers.

SEF025Z

Fuel pressure pulsation should be felt on the fuel feed hose for 1 second after ignition switch is turned “ON”.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 2.

2

CHECK FUEL PUMP RELAY-1 and -2 POWER SUPPLY CIRCUIT-I

1. Turn ignition switch “OFF”.
2. Disconnect fuel pump relay-1 and -2.

SEF346Z

3. Turn ignition switch “ON”.
4. Check voltage between terminals 2 and ground with CONSULT-II or tester.

SEF347Z

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

FUEL PUMP

Diagnostic Procedure

EC-628

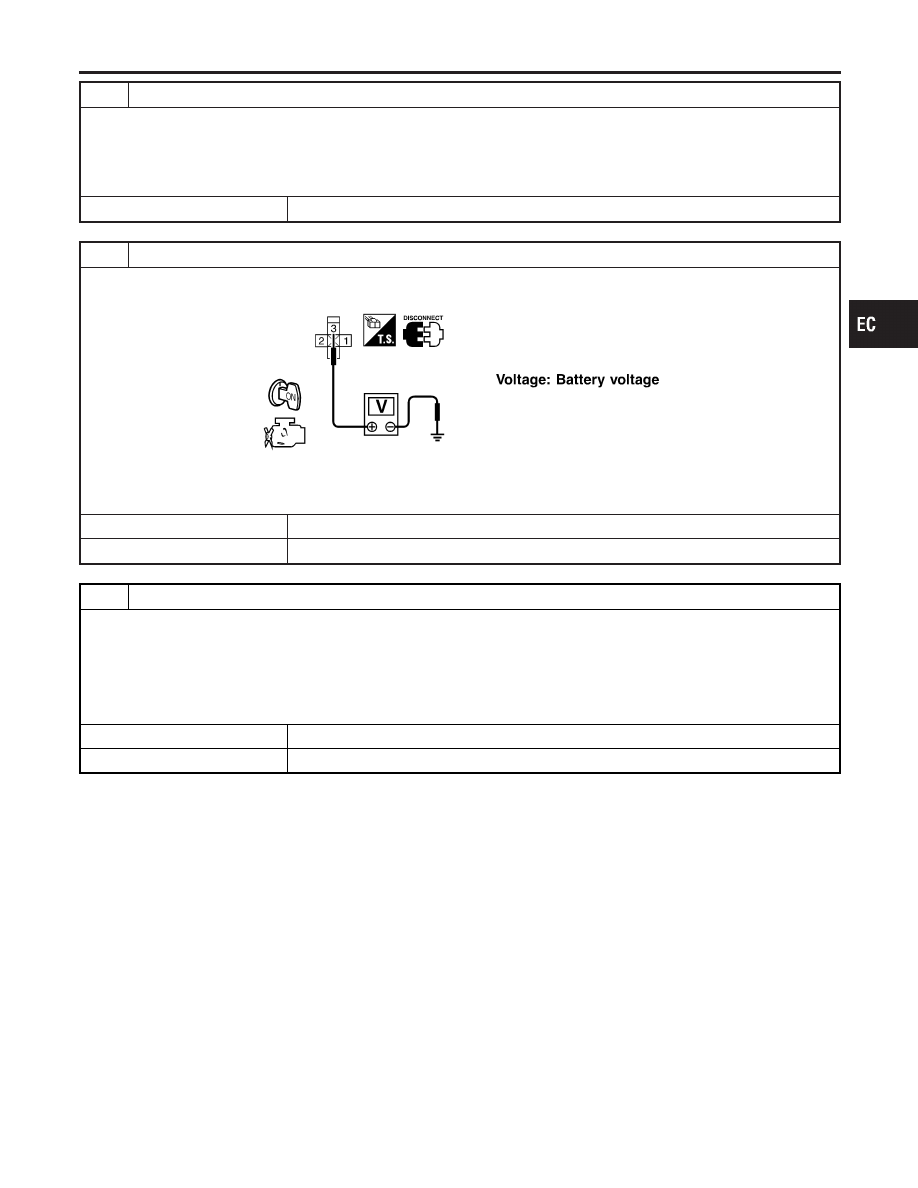

3

DETECT MALFUNCTIONING PART

Check the following.

I

Fuse block (J/B) connector M10

I

15A fuse in fuse block (J/B)

I

Harness connectors M1, E1

I

Harness for open or short between fuse and fuel pump relay-1 and fuel pump relay-2

©

Repair harness or connectors.

4

CHECK FUEL PUMP RELAY-1 POWER SUPPLY CIRCUIT-II

Check voltage between terminal 3 and ground with CONSULT-II or tester.

SEF348Z

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 5.

5

CHECK FUEL PUMP RELAY-2 OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect fuel pump relay-2.
2. Check harness continuity between fuel pump relay-2 terminal 5 and fuel pump relay-1 terminal 3. Refer to Wiring Dia-

gram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

FUEL PUMP

Diagnostic Procedure (Cont’d)

EC-629

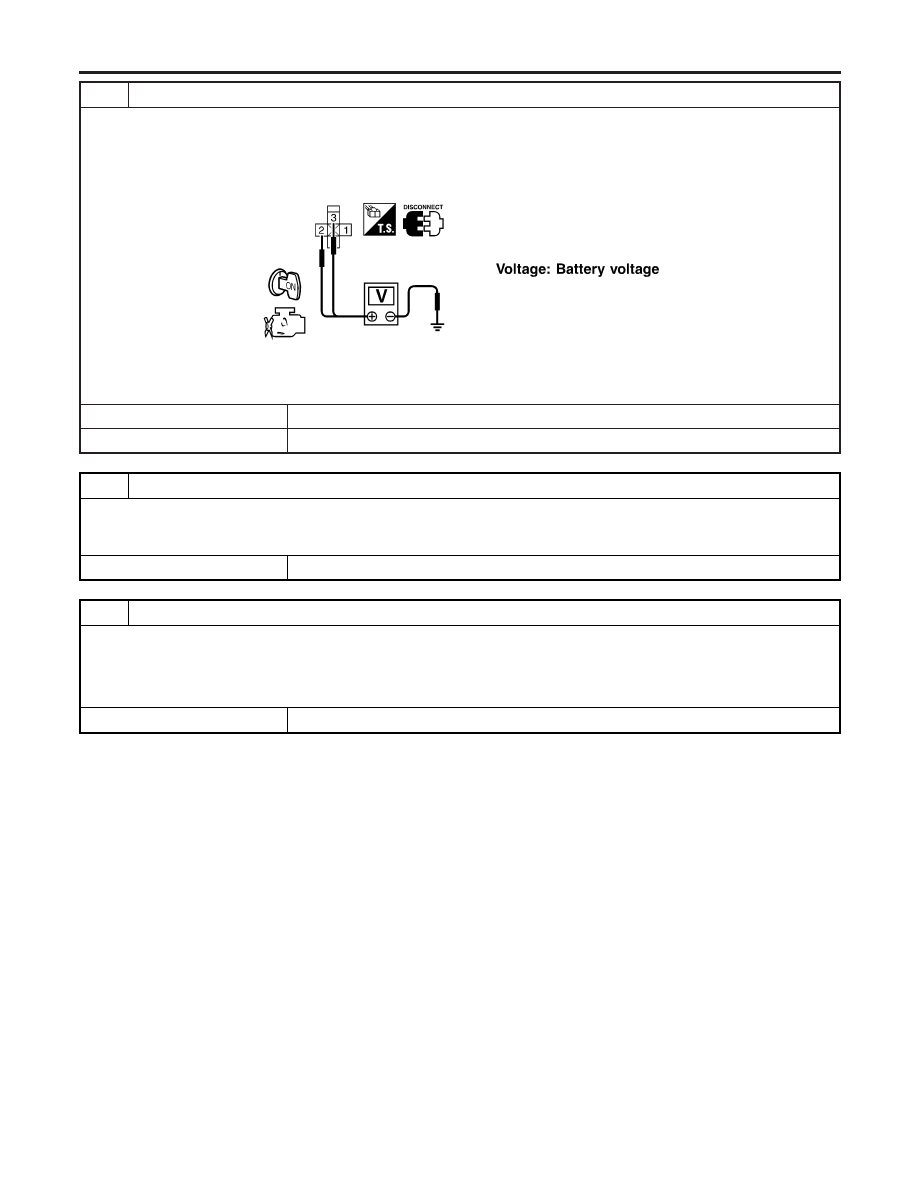

6

CHECK FUEL PUMP RELAY POWER SUPPLY CIRCUIT-III

1. Turn ignition switch “OFF”.
2. Disconnect fuel pump relay-2.
3. Turn ignition switch “ON”.
4. Check voltage between terminals 2, 3 and ground with CONSULT-II or tester.

SEF026Z

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

15A fuse in fusible link and relay box

I

Harness for open or short between fuse and fuel pump relay-2

©

Repair harness or connectors.

8

CHECK FUEL PUMP RELAY-2 GROUND CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between fuel pump relay-2 terminal 1 and ground.

Continuity should exist.

2. Also check harness for short to power.

OK or NG

©

Repair open circuit or short to power in harness or connector.
