3

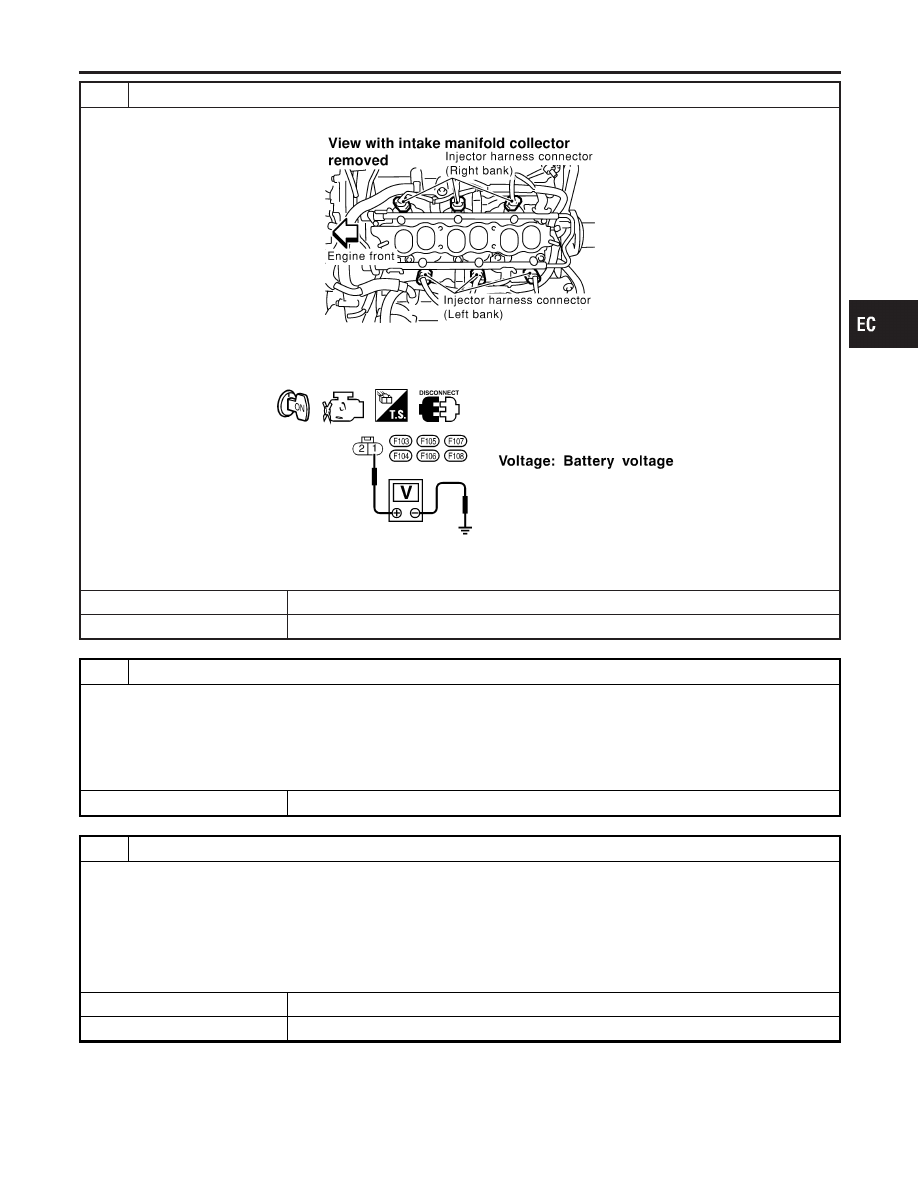

CHECK INJECTOR POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.

SEF023Z

2. Turn ignition switch “ON”.
3. Check voltage between injector terminal 1 and ground with CONSULT-II or tester.

SEF364Z

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M33, F22

I

Harness connectors F5, F100

I

Fuse block (J/B) connector M10

I

10A fuse

I

Harness for open or short between injector and fuse

©

Repair harness or connectors.

5

CHECK INJECTOR OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between injector terminal 2 and ECM terminals 103, 104, 107, 101, 105, 102. Refer to Wiring

Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

INJECTOR

Diagnostic Procedure (Cont’d)

EC-619

6

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F100, F5

I

Harness for open or short between harness connector F5 and ECM

I

Harness for open or short between harness connector F100 and injector

©

Repair open circuit or short to ground or short to power in harness or connectors.

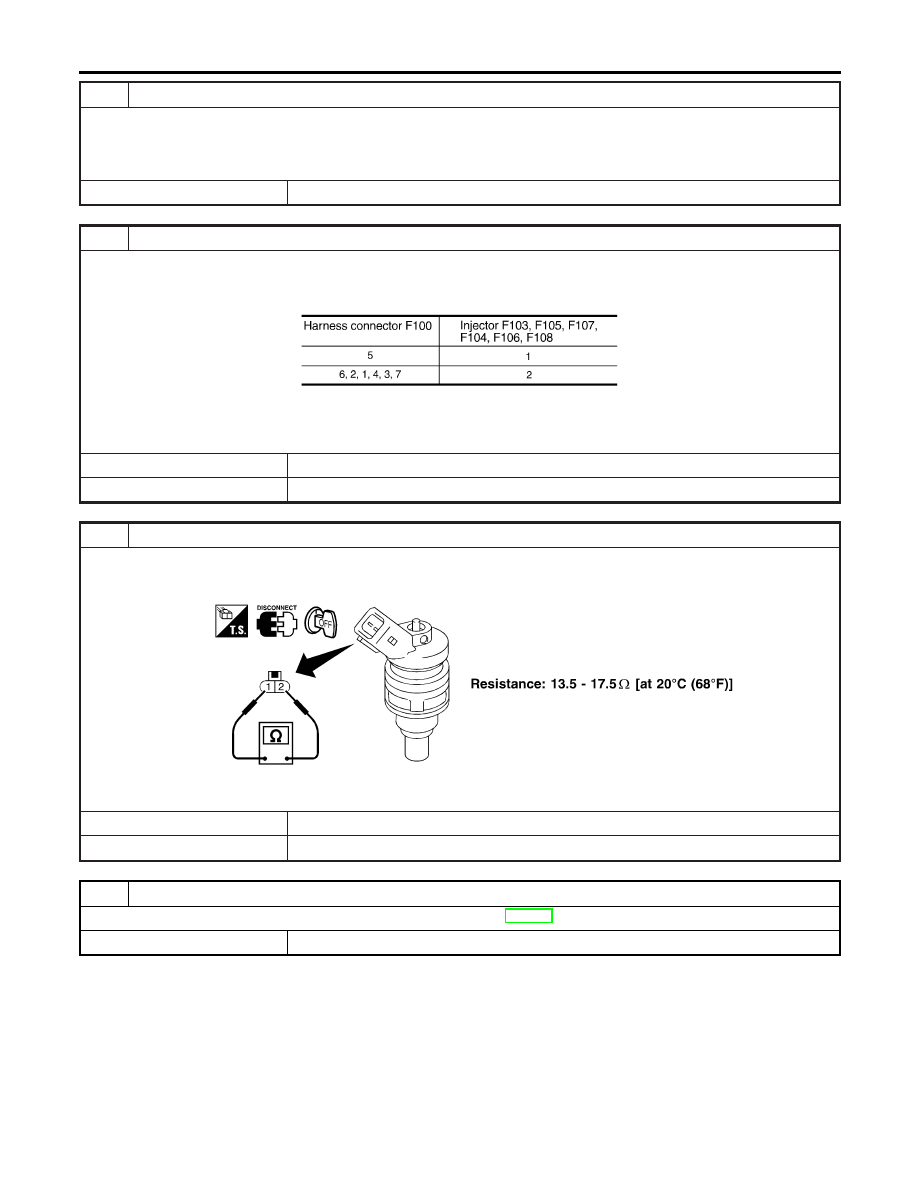

7

CHECK SUB-HARNESS CIRCUIT FOR OPEN AND SHORT

1. Remove intake manifold collector.
2. Disconnect injector harness connectors.
3. Check harness continuity between the following terminals. Refer to Wiring Diagram.

MTBL0483

Continuity should exist.

OK or NG

OK

©

GO TO 8.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK INJECTOR

1. Disconnect injector harness connector.
2. Check resistance between terminals as shown in the figure.

SEF964XC

OK or NG

OK

©

GO TO 9.

NG

©

Replace injector.

9

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-140.

©

INSPECTION END

INJECTOR

Diagnostic Procedure (Cont’d)

EC-620

CONSULT-II Reference Value in Data Monitor
Mode

NBEC0388

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

START SIGNAL

I

Ignition switch: ON

,

START

,

ON

OFF

,

ON

,

OFF

ECM Terminals and Reference Value

NBEC0688

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

42

B/Y

Start signal

[Ignition switch “ON”]

Approximately 0V

[Ignition switch “START”]

9 - 12V

GI

MA

EM

LC

FE

AT

TF

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

START SIGNAL

CONSULT-II Reference Value in Data Monitor Mode

EC-621

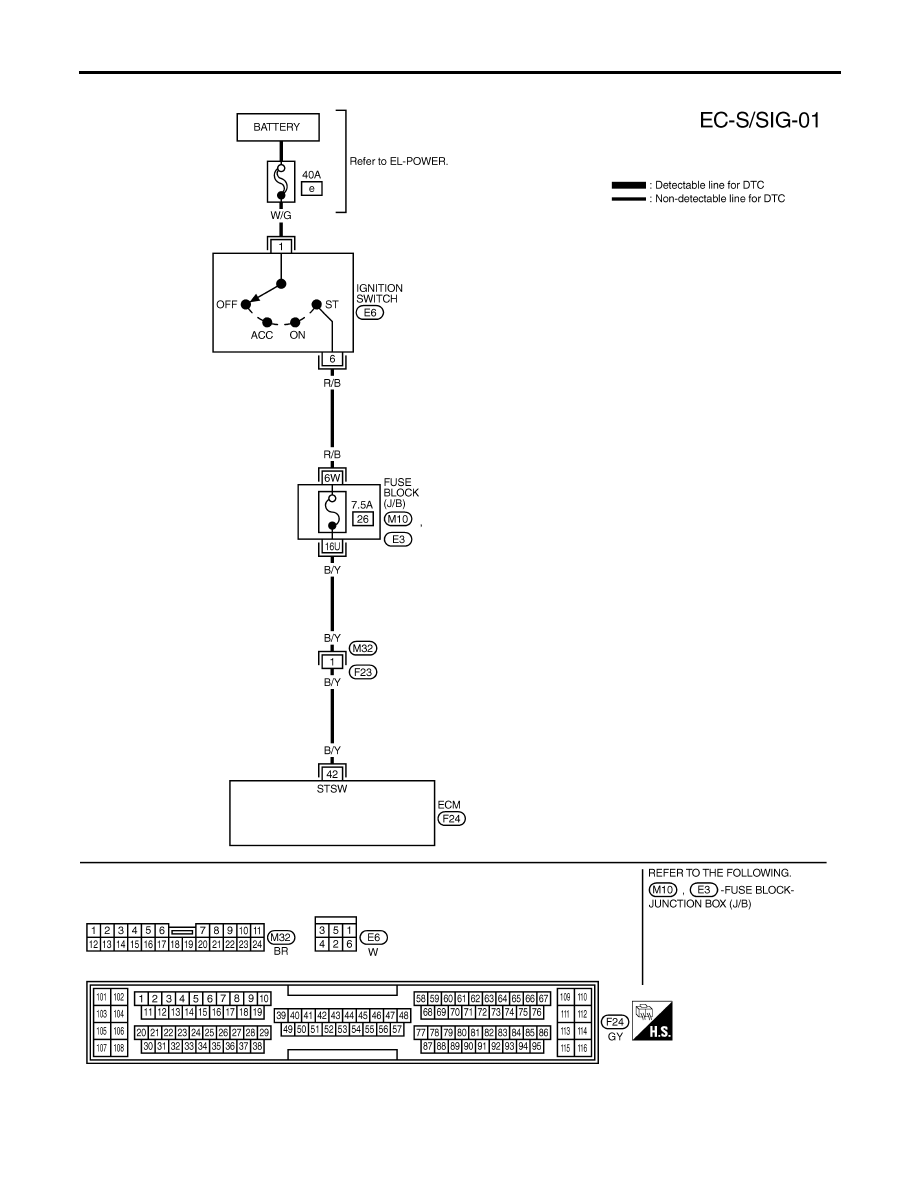

Wiring Diagram

=NBEC0390

MEC975C

START SIGNAL

Wiring Diagram
